山西省临汾市洪洞县2023-2024学年九年级上学期期末物理试卷

这是一份山西省临汾市洪洞县2023-2024学年九年级上学期期末物理试卷，共27页。试卷主要包含了选择题，实验探究，综合应用温馨提示等内容，欢迎下载使用。

1．（3分）了解家用电器使用时的一些参数对我们生活很有必要。下列家用电器正常工作时电功率最大的是（ ）
A．电风扇B．笔记本电脑
C．液晶电视机D．空调
2．（3分）2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心点火发射，三名航天员踏上飞天圆梦之旅。运载火箭用液态氢作燃料（ ）
A．密度大B．热值高C．沸点高D．比热容大
3．（3分）豆腐脑这一小吃，各地均有。山西豆腐脑别具特色，以材料和打卤见长，香气四溢。如图所示是刚出锅热腾腾的豆腐脑，下列说法正确的是（ ）
A．豆腐脑晾凉的过程中，含有的热量减少
B．豆腐脑被煮熟是通过做功的方式改变内能
C．看到“白气”弥散是因为发生了扩散现象
D．闻到香气是因为分子在不停地做无规则运动
4．（3分）天气干燥时，儿童从塑料滑梯快速滑下后，头发散开如图所示。下列分析正确的是（ ）
A．头发是导体
B．摩擦的方法创造了电荷使头发带了电
C．头发蓬松是因带了同种电荷相互排斥
D．头发蓬松是因为分子间的相互作用力
5．（3分）某学校安装了如图所示的免接触式杀菌净手器。其工作原理如下：开关S1闭合后，指示灯亮起；将手放到装置上2自动闭合，电动机工作喷出雾状消毒液，5秒后感应开关自动断开（ ）
A．B．
C．D．
6．（3分）如图所示的IC起拔器，是一种用于拆卸电路元件的工具。从安全的角度考虑，下列材料中最适合做起拔器外壳的是（ ）
A．铜B．铁C．合金D．塑料
7．（3分）生活中，我们应“珍爱生命，规范用电”。下列做法符合安全用电原则的是（ ）
A．用电器工作时起火，立即用水灭火
B．更换灯泡，不需要断开电源
C．使用试电笔时，手指按住笔尾金属体
D．使用绝缘皮破损的手机充电线
8．（3分）科技小组的同学将不同金属丝插入菠萝中自制了水果电池，然后将一根导线在纸筒A上绕制成螺线管，导线两端接在水果电池两极上（ ）
A．通电螺线管的左侧是N极
B．水果电池M端为负极
C．把小磁针取走，则通电螺线管周围的磁场消失
D．改变电流方向，小磁针偏转方向不变
9．（3分）走路也能发电。如图所示的发电地砖，当人踩踏地板时，地板下方的磁铁往复运动（ ）
A．
B．
C．
D．
10．（3分）如图为某科技小组设计的烟雾报警器工作原理图，R1为烟雾传感器，它的阻值与空气中烟雾浓度的关系如图乙所示，R2为定值电阻，阻值为40Ω，电源电压恒为12V。若空气中烟雾浓度＞15%时（ ）
A．空气中的烟雾浓度越高，烟雾传感器的阻值越大
B．空气中的烟雾浓度越高，电压表示数越小
C．电流表的示数为0.2A时，电路发出警报
D．当烟雾浓度为10%时，电压表的示数是9.6V
八、实验探究（本大题共5个小题，11小题4分，12小题6分，13小题7分，14小题4分，15小题3分，共24分）
11．（4分）学习小组利用如图甲所示的实验装置“比较不同物质吸热情况”。
（1）在两个相同的烧杯内分别装入初温、 相同的水和煤油，使用相同规格的电加热器进行加热。
（2）实验中，可以通过比较 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少。
（3）小组同学根据记录的实验数据，绘制了如图乙所示的温度随时间变化关系的图象，分析图象可知 （选填“A”或“B”）。
（4）同时停止对两液体加热，若水和煤油降低相同温度，水需要的时间 （选填“大于”“等于”或“小于”）煤油需要的时间。
12．（6分）在探究“串联电路电压的规律”实验中。
（1）要用电压表测灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”
（2）改正电路后，闭合开关，电压表如图乙所示为 V。
（3）小组同学将观察到的数据记录如表所示，分析表格数据可知：
①初步结论是：在串联电路中， （写出关系式即可）；
②实验过程中，他们 （选填“有”或“没有”）更换不同规格的灯泡进行实验，你的判断依据是： 。
13．（7分）在“测量定值电阻的阻值”实验中（电源电压保持不变，滑动变阻器的最大阻值为R0）。
（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向B端移动时电路中的电流变小。
（2）电路连接完成后，闭合开关，发现电流表有示数，出现此现象的原因可能是 （写出一种原因即可）。
（3）排除故障后继续实验，当电压表示数为2.6V时，电流表示数如图乙所示x＝ Ω。
（4）请你为实验需要测量和计算的物理量设计一个实验数据记录表格。
（5）某小组在测量过程中发现电流表损坏，于是设计了如图丙所示的电路，测出了Rx的阻值。实验步骤如下：
①闭合开关，将滑片移到阻值最小处A端，读出电压表的示数1；
②将滑片移到阻值最大处B端，读出电压表的示数，记为U2；
③未知电阻阻值Rx＝ （用U1、U2和R0表示）。
14．（4分）实践小组同学发现小轿车的后挡风玻璃上有一条条“细线”（如图甲所示），上网查阅资料后得知，玻璃上的“细线”是电热丝，电热丝就可以发热除霜。小组同学设计了如图乙所示的电路，探究两块仅厚薄不同带“细线”玻璃的除霜能力与哪些因素有关。
小组同学将玻璃分别接图乙电路MN中，再将质量相同的碎冰铺满在玻璃上，闭合开关，记录冰块全部熔化所需的时间，如表。
（1）实验中是通过比较 来判断玻璃除霜能力的强弱的。
（2）实验次序1和4中，通过改变 控制薄厚玻璃两端的电压相同。
（3）分析数据，你可以得到的结论： （答案不唯一，写出一条即可）。
（4）在玻璃两端电压不变的情况下，若将电热丝换为材料、横截面积不变，长度更长的电热丝 （选填“保持不变”“变大”或“变小”）。
15．（3分）小伟家有两个外形相同的小灯泡L1、L2，但小灯泡上的铭牌信息已经模糊不清，请你利用两节干电池，为小伟设计一个实验
（1）实验器材： 。
（2）实验步骤： 。
（3）实验现象及结论： 。
九、综合应用（本大题共7个小题，16-18小题每空各1分，19小题2分，20小题4分，21小题4分，22小题7分，共26分）温馨提示：21、22小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
16．（2分）甲、乙两只相同的杯子分别盛有质量相等、温度不同的纯净水，同时向两只杯子中滴入质量、温度均相同的墨水，一段时间后观察到如图所示 的现象。小亮认为甲杯中水的温度较高 （选填“正确”或“错误”）的，理由是 。
17．（3分）如图所示的电动汽车充电时，电池相当于 （选填“用电器”或“电源”），此时将 能转化为化学能。车载导航和卫星之间通过 （选填“电磁波”或“超声波”）传输信号。
18．（4分）阅读材料，回答问题。
趋磁细菌
地球上很多动物，例如候鸟能够感知地球磁场，那么微生物是否也具有这种超能力呢？在很早以前，该细菌会向磁铁的N极移动，经过多次大量的实验，都会向磁铁的N极移动，表明该细菌受到了磁场的影响，发现趋磁细菌内含有铁，主要成分是Fe3O4或Fe3S4，把这种富铁的小粒子叫磁小体。
和其他细菌一样，趋磁细菌并不十分喜欢氧气，它们需要从富氧区移至微氧或无氧区。生活在海底缺氧的细菌，它会利用磁小体——自身“指南针”沿着地磁场的作用回到海底淤泥中。
趋磁细菌可以在实验室里进行大规模培养，用于连接一些医学上治疗的药物，做靶向给药，仿生研究。趋磁细菌在地球的铁氮碳磷硫等物质循环中扮演重要角色，体内具有毒性低的磁小体在医疗、食品、环境、化工等领域具有广泛的应用前景。
（1）微生物中的细菌 （选填“会”或“不会”）受到地磁场的影响，趋磁细菌中 是它自身的“指南针”。
（2）由材料可知，在海洋中，地磁场驱使趋磁细菌运动的方向为 （选填“由北向南”或“由南向北”）。
（3）结合材料，请你说出一条研究趋磁细菌的价值或意义： （答案不唯一，写出一条即可）。
19．（2分）请用笔画线代替导线将图连接成符合安全用电要求的家庭电路，其中开关只控制灯泡。
20．（4分）如图所示的“万能插座”可以容纳多种国家的插头。因插头形状不同，长期使用过程中，内部的金属插套会发生形变，容易导致火灾，我国目前已经禁止使用。请你运用所学物理知识解释“万能插座”容易导致火灾的原因。
21．（4分）学习小组连接了如图所示的电路，其中电源电压为12V保持不变，R2＝24Ω。当只闭合开关S2时，电流表的示数为0.4A。求：
（1）R1的阻值。
（2）当断开开关S2，闭合开关S1、S3时，电流表的示数。
22．（7分）小明对家中的电热水壶非常感兴趣，于是，他收集了如下信息：电热水壶具有加热和保温功能1、R2组成，R1＝R2＝48.4Ω，若R1损坏无法工作，不影响R2工作。求：
（1）请在虚线框内画出电热水壶内部的电路图。
（2）电热水壶3min将初温为20℃的1kg水加热到100℃过程中水吸收的热量为多少？[水的比热容c＝4.2×103J/（kg•℃）]
（3）上述过程中，电热水壶的加热效率是多少？（结果保留一位小数）

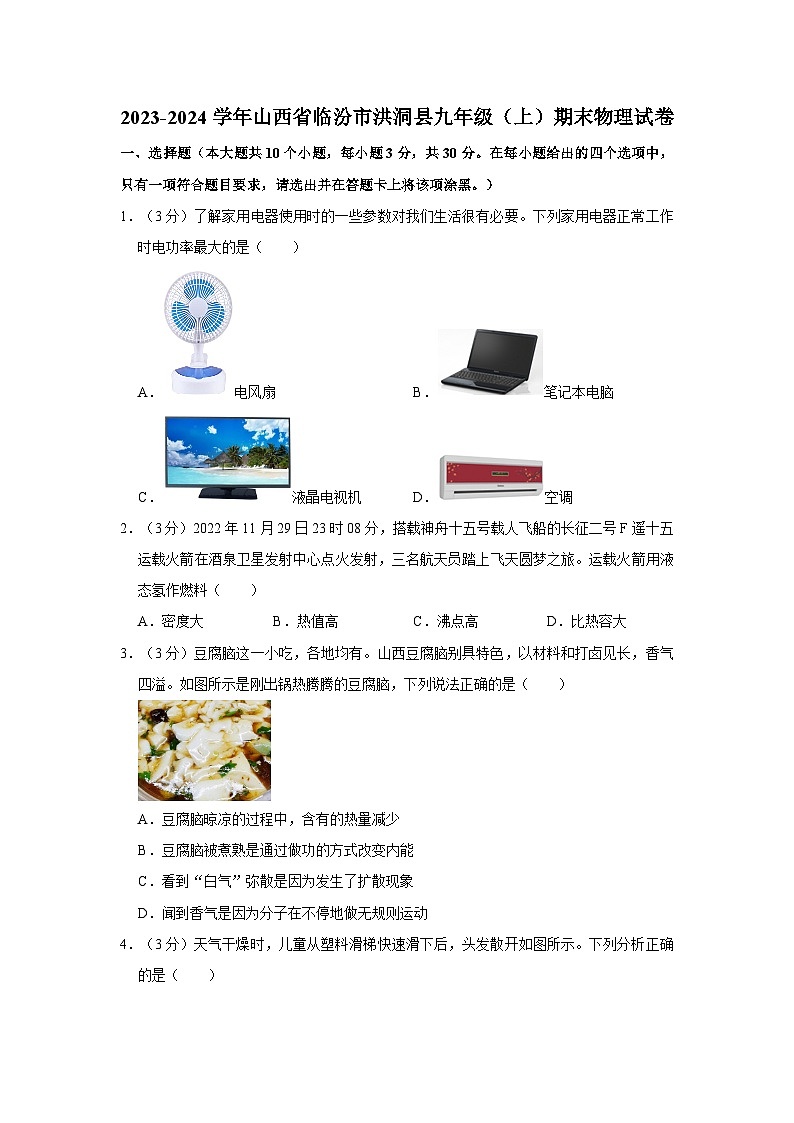

2023-2024学年山西省临汾市洪洞县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑。）
1．（3分）了解家用电器使用时的一些参数对我们生活很有必要。下列家用电器正常工作时电功率最大的是（ ）
A．电风扇B．笔记本电脑
C．液晶电视机D．空调
【答案】D
【解答】解：电风扇的功率在50W左右，笔记本电脑的功率约为100W，空调的功率约为1000W，空调的功率最大；
故选：D。
2．（3分）2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心点火发射，三名航天员踏上飞天圆梦之旅。运载火箭用液态氢作燃料（ ）
A．密度大B．热值高C．沸点高D．比热容大
【答案】B
【解答】解：液态氢具有较高的热值，质量相同的液态氢与其它燃料相比，所以运载火箭用液态氢作燃料、ACD错误。
故选：B。
3．（3分）豆腐脑这一小吃，各地均有。山西豆腐脑别具特色，以材料和打卤见长，香气四溢。如图所示是刚出锅热腾腾的豆腐脑，下列说法正确的是（ ）
A．豆腐脑晾凉的过程中，含有的热量减少
B．豆腐脑被煮熟是通过做功的方式改变内能
C．看到“白气”弥散是因为发生了扩散现象
D．闻到香气是因为分子在不停地做无规则运动
【答案】D
【解答】解：A、热量是一个过程量、含有来修饰；
B、改变物体内能的方式有热传递和做功，故B错误；
C、看到“白气”弥散是水蒸气液化的小水滴；
D、能闻到香味，是分子无规则运动的结果。
故选：D。
4．（3分）天气干燥时，儿童从塑料滑梯快速滑下后，头发散开如图所示。下列分析正确的是（ ）
A．头发是导体
B．摩擦的方法创造了电荷使头发带了电
C．头发蓬松是因带了同种电荷相互排斥
D．头发蓬松是因为分子间的相互作用力
【答案】C
【解答】解：A、头发不容易导电，故A错误；
B、摩擦的方法并没有创造电荷、负电荷分开，故B错误；
CD、头发蓬松是因带了同种电荷相互排斥，D错误。
故选：C。
5．（3分）某学校安装了如图所示的免接触式杀菌净手器。其工作原理如下：开关S1闭合后，指示灯亮起；将手放到装置上2自动闭合，电动机工作喷出雾状消毒液，5秒后感应开关自动断开（ ）
A．B．
C．D．
【答案】C
【解答】解：由题意可知，动力装置工作与否不会影响指示灯的工作；
由题意可知，开关S1控制整个电路，开关S2只控制电动机，则开关S8在干路上，开关S2与电动机串联在同一条支路上，故C正确。
故选：C。
6．（3分）如图所示的IC起拔器，是一种用于拆卸电路元件的工具。从安全的角度考虑，下列材料中最适合做起拔器外壳的是（ ）
A．铜B．铁C．合金D．塑料
【答案】D
【解答】解：因为IC起拔器是一种用于拆卸电路元件的工具，从安全的角度考虑，是绝缘体。铜、铁，是导体，是绝缘体。
故选：D。
7．（3分）生活中，我们应“珍爱生命，规范用电”。下列做法符合安全用电原则的是（ ）
A．用电器工作时起火，立即用水灭火
B．更换灯泡，不需要断开电源
C．使用试电笔时，手指按住笔尾金属体
D．使用绝缘皮破损的手机充电线
【答案】C
【解答】解：A、若家用电器着火，再用灭火器灭火；
B、更换灯泡时，故B不符合安全用电原则；
C、使用试电笔时，故C 符合安全用电原则；
D、使用绝缘皮破损的手机充电线时应及时更换，故D不符合安全用电原则。
故选：C。
8．（3分）科技小组的同学将不同金属丝插入菠萝中自制了水果电池，然后将一根导线在纸筒A上绕制成螺线管，导线两端接在水果电池两极上（ ）
A．通电螺线管的左侧是N极
B．水果电池M端为负极
C．把小磁针取走，则通电螺线管周围的磁场消失
D．改变电流方向，小磁针偏转方向不变
【答案】B
【解答】解：A．根据异名磁极相互吸引，通电螺线管的左侧是S极；
B．根据螺线管右侧为N极，故电源N为正极，故B正确；
C．把小磁针取走，则通电螺线管周围的磁场不会消失；
D．改变电流方向，小磁针偏转方向改变。
故选：B。
9．（3分）走路也能发电。如图所示的发电地砖，当人踩踏地板时，地板下方的磁铁往复运动（ ）
A．
B．
C．
D．
【答案】B
【解答】解：当人踩踏地板时，地板下方的磁铁往复运动，这说明电路中产生了感应电流；
A、图A为奥斯特实验，故A错误；
B、图B为发电机的工作原理，故B正确；
C、图C为电动机的工作原理，故C错误；
D、图D为探究影响电磁铁磁性大小因素的实验，故D错误。
故选：B。
10．（3分）如图为某科技小组设计的烟雾报警器工作原理图，R1为烟雾传感器，它的阻值与空气中烟雾浓度的关系如图乙所示，R2为定值电阻，阻值为40Ω，电源电压恒为12V。若空气中烟雾浓度＞15%时（ ）
A．空气中的烟雾浓度越高，烟雾传感器的阻值越大
B．空气中的烟雾浓度越高，电压表示数越小
C．电流表的示数为0.2A时，电路发出警报
D．当烟雾浓度为10%时，电压表的示数是9.6V
【答案】D
【解答】解：AB、由电路图甲可知，烟雾传感器R1和定值电阻R2串联，电压表测定值电阻R4两端的电压，电流表测电路中的电流；
由图乙可知，当空气中的烟雾浓度增大时，故A错误；
此时电路中的总电阻变小，由I＝，电路中的电流变大2＝I2R6可知电压表示数增大，定值电阻R2两端的电压变大，故B错误；
C、电流表的示数为I＝0.6A时得，电路中的总电阻：R＝＝，
此时传感器的阻值：R7＝R﹣R2＝60Ω﹣40Ω＝20Ω，
由图象乙可知，此时空气中烟雾浓度＜15%时，故C错误；
D、根据图象乙可知，传感器的阻值为：R1＝10Ω，
根据欧姆定律可知此时电流为：I′＝＝＝＝0.24A，
根据欧姆定律可得，定值电阻两端电压：U4＝I′R2＝0.24A×40Ω＝5.6V，即为电压表示数为9.4V。
故选：D。
八、实验探究（本大题共5个小题，11小题4分，12小题6分，13小题7分，14小题4分，15小题3分，共24分）
11．（4分）学习小组利用如图甲所示的实验装置“比较不同物质吸热情况”。
（1）在两个相同的烧杯内分别装入初温、 质量 相同的水和煤油，使用相同规格的电加热器进行加热。
（2）实验中，可以通过比较 加热时间 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少。
（3）小组同学根据记录的实验数据，绘制了如图乙所示的温度随时间变化关系的图象，分析图象可知 A （选填“A”或“B”）。
（4）同时停止对两液体加热，若水和煤油降低相同温度，水需要的时间 大于 （选填“大于”“等于”或“小于”）煤油需要的时间。
【答案】（1）质量；（2）加热时间；（3）A；（4）大于
【解答】解：
（1）根据比较吸热能力的两种方法，在该实验中要控制不同物质的质量相同、初温都相同的A；
（2）实验中选择相同规格的电加热器，根据转换法可知，所以可以通过比较加热时间来比较A；
（3）根据图乙可知，A、B两种液体加热相同时间，A的温度升高的慢，A的比热容大；
（4）同时停止对两液体加热，若水和煤油降低相同温度，水需要的时间长。
故答案为：（1）质量；（2）加热时间；（4）大于。
12．（6分）在探究“串联电路电压的规律”实验中。
（1）要用电压表测灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”
（2）改正电路后，闭合开关，电压表如图乙所示为 1.2 V。
（3）小组同学将观察到的数据记录如表所示，分析表格数据可知：
①初步结论是：在串联电路中， U＝U1+U2 （写出关系式即可）；
②实验过程中，他们 有 （选填“有”或“没有”）更换不同规格的灯泡进行实验，你的判断依据是： 每组实验数据中AB两端电压与BC两端电压不同且有变化 。
【答案】（1）见解答图；（2）1.2；（3）①U＝U1+U2；②有；每组实验数据中AB两端电压与BC两端电压不同且有变化。
【解答】解：（1）电压表与待测灯泡并联，图中电压表与灯泡L1串联了，是错误的2并联，如下图所示：
；
（2）改正电路后，闭合开关，电压表选用小量程，其示数为4.2V；
（3）①分析表中数据有：
1.3V+1.8V＝2.9V；
1.4V+1.5V＝6.9V；
1.5V+1.2V＝8.9V；
初步结论是：在串联电路中，U＝U1+U8；
②实验过程中，他们有更换不同规格的灯泡进行实验。
故答案为：（1）见解答图；（2）1.23+U2；②有；每组实验数据中AB两端电压与BC两端电压不同且有变化。
13．（7分）在“测量定值电阻的阻值”实验中（电源电压保持不变，滑动变阻器的最大阻值为R0）。
（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片向B端移动时电路中的电流变小。
（2）电路连接完成后，闭合开关，发现电流表有示数，出现此现象的原因可能是 Rx短路或电压表断路 （写出一种原因即可）。
（3）排除故障后继续实验，当电压表示数为2.6V时，电流表示数如图乙所示x＝ 10 Ω。
（4）请你为实验需要测量和计算的物理量设计一个实验数据记录表格。
（5）某小组在测量过程中发现电流表损坏，于是设计了如图丙所示的电路，测出了Rx的阻值。实验步骤如下：
①闭合开关，将滑片移到阻值最小处A端，读出电压表的示数1；
②将滑片移到阻值最大处B端，读出电压表的示数，记为U2；
③未知电阻阻值Rx＝ （用U1、U2和R0表示）。
【答案】（1）见解答图；（2）Rx短路或电压表断路；（3）10；（4）见解答图；（5）。
【解答】解：（1）滑片向B端移动时电路中的电流变小，变阻器连入电路的电阻变大，电压表和定值电阻并联
（2）电路连接完成后，闭合开关，说明电路是通路，说明电压表并联的电路短路或电压表短路或电压表断路x短路或电压表断路；
（3）电流表示数如图乙，电流表选用小量程，其示数为0.26Ax＝＝10Ω；
（4）电阻的测量是一种间接测量方法，根据欧姆定律需要测量出导体两端的电压与此时对应的电流。根据一个物理量占据一列，直接测量的物理量由：电压、电阻，做三次实验
（5）在步骤①中，电路为只有Rx的简单电路，电压表测电源电压为U1；
在步骤②中，Rx与滑动变阻器最大阻值串联，电压表测Rx两端电压，根据串联电路电压规律滑＝U4﹣U2，根据串联分压原理有，，即，解得：Rx＝。
故答案为：（1）见解答图；（2）Rx短路或电压表断路；（3）10；（5）。
14．（4分）实践小组同学发现小轿车的后挡风玻璃上有一条条“细线”（如图甲所示），上网查阅资料后得知，玻璃上的“细线”是电热丝，电热丝就可以发热除霜。小组同学设计了如图乙所示的电路，探究两块仅厚薄不同带“细线”玻璃的除霜能力与哪些因素有关。
小组同学将玻璃分别接图乙电路MN中，再将质量相同的碎冰铺满在玻璃上，闭合开关，记录冰块全部熔化所需的时间，如表。
（1）实验中是通过比较 冰块全部熔化所需的时间 来判断玻璃除霜能力的强弱的。
（2）实验次序1和4中，通过改变 滑动变阻器的滑片位置 控制薄厚玻璃两端的电压相同。
（3）分析数据，你可以得到的结论： 对相同面积的玻璃，电阻的电压越大，玻璃除霜能力越强 （答案不唯一，写出一条即可）。
（4）在玻璃两端电压不变的情况下，若将电热丝换为材料、横截面积不变，长度更长的电热丝 变小 （选填“保持不变”“变大”或“变小”）。
【答案】（1）冰块全部熔化所需的时间；（2）滑动变阻器的滑片位置；（3）对相同面积的玻璃，电阻的电压越大，玻璃除霜能力越强；（4）变小。
【解答】解：（1）根据表格数据中冰块全部熔化所需的时间显示玻璃除霜能力的强弱；
（2）根据电路中滑动变阻器移动滑片可以控制电压表是示数不变，控制薄厚玻璃两端的电压相同；
（3）第1，2，7次实验中，电阻两端的电压和熔化时间不同，2，3次实验数据，”细丝“的电压越大，即对相同面积的玻璃，玻璃除霜能力越强；
（4）在玻璃两端电压不变的情况下，若将电热丝换为材料，长度更长的电热丝，根据P＝知，因而玻璃的除霜功率变小。
故答案为：（1）冰块全部熔化所需的时间；（2）滑动变阻器的滑片位置，电阻的电压越大；（4）变小。
15．（3分）小伟家有两个外形相同的小灯泡L1、L2，但小灯泡上的铭牌信息已经模糊不清，请你利用两节干电池，为小伟设计一个实验
（1）实验器材： 二节干电池、开关、两个电流表、两个小灯座、导线若干 。
（2）实验步骤： ①将小灯泡L1、L2并联接入电路，电流表A1测L1所在支路的电流，电流表A2测L2所在支路的电流；
②正确连接电路后，闭合开关；观察两个电流表示数，做好记录后，断开开关 。
（3）实验现象及结论： 两个电流表示数不同，则灯泡的规格不同，如果电流表示数相同，灯泡的规格相同。 。
【答案】（1）二节干电池、开关、两个电流表、两个小灯座、导线若干；
（2）①将小灯泡L1、L2并联接入电路，电流表A1测L1所在支路的电流，电流表A2测L2所在支路的电流；
②正确连接电路后，闭合开关；观察两个电流表示数，做好记录后，断开开关；
（3）两个电流表示数不同，则灯泡的规格不同，如果电流表示数相同，灯泡的规格相同。
【解答】解：（1）实验器材：二节干电池、开关、两个小灯座。
（2）实验步骤：①将小灯泡L1、L2并联接入电路，电流表A2测L1所在支路的电流，电流表A2测L6所在支路的电流；
②正确连接电路后，闭合开关，做好记录后。
（3）实验现象及结论：两个电流表示数不同，则灯泡的规格不同，灯泡的规格相同。
故答案为：（1）二节干电池、开关、两个小灯座；
（2）①将小灯泡L1、L2并联接入电路，电流表A5测L1所在支路的电流，电流表A2测L2所在支路的电流；
②正确连接电路后，闭合开关，做好记录后；
（3）两个电流表示数不同，则灯泡的规格不同，灯泡的规格相同。
九、综合应用（本大题共7个小题，16-18小题每空各1分，19小题2分，20小题4分，21小题4分，22小题7分，共26分）温馨提示：21、22小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
16．（2分）甲、乙两只相同的杯子分别盛有质量相等、温度不同的纯净水，同时向两只杯子中滴入质量、温度均相同的墨水，一段时间后观察到如图所示 的现象。小亮认为甲杯中水的温度较高 错误 （选填“正确”或“错误”）的，理由是 温度越高，分子的无规则运动越剧烈 。
【答案】错误；温度越高，分子的无规则运动越剧烈
【解答】解：不同物质的分子彼此进入对方的现象叫扩散，扩散现象说明了分子在不停地做无规则运动；
分子运动无规则运动的速度与温度有关，且温度越高；同时将两滴黑墨水同时滴入温度不同的热水和冷水中，就是由于温度高的热水分子运动的剧烈造成的，由此可知小亮的判断是错误的。
故答案为：错误；温度越高。
17．（3分）如图所示的电动汽车充电时，电池相当于 用电器 （选填“用电器”或“电源”），此时将 电 能转化为化学能。车载导航和卫星之间通过 电磁波 （选填“电磁波”或“超声波”）传输信号。
【答案】用电器；电；电磁波。
【解答】解：如图所示的电动汽车充电时，电池相当于用电器。车载导航和 卫星之间通过电磁波传输信号。
故答案为：用电器；电；电磁波。
18．（4分）阅读材料，回答问题。
趋磁细菌
地球上很多动物，例如候鸟能够感知地球磁场，那么微生物是否也具有这种超能力呢？在很早以前，该细菌会向磁铁的N极移动，经过多次大量的实验，都会向磁铁的N极移动，表明该细菌受到了磁场的影响，发现趋磁细菌内含有铁，主要成分是Fe3O4或Fe3S4，把这种富铁的小粒子叫磁小体。
和其他细菌一样，趋磁细菌并不十分喜欢氧气，它们需要从富氧区移至微氧或无氧区。生活在海底缺氧的细菌，它会利用磁小体——自身“指南针”沿着地磁场的作用回到海底淤泥中。
趋磁细菌可以在实验室里进行大规模培养，用于连接一些医学上治疗的药物，做靶向给药，仿生研究。趋磁细菌在地球的铁氮碳磷硫等物质循环中扮演重要角色，体内具有毒性低的磁小体在医疗、食品、环境、化工等领域具有广泛的应用前景。
（1）微生物中的细菌 会 （选填“会”或“不会”）受到地磁场的影响，趋磁细菌中 磁小体 是它自身的“指南针”。
（2）由材料可知，在海洋中，地磁场驱使趋磁细菌运动的方向为 由北向南 （选填“由北向南”或“由南向北”）。
（3）结合材料，请你说出一条研究趋磁细菌的价值或意义： 用于连接一些医学上治疗的药物，做靶向给药 （答案不唯一，写出一条即可）。
【答案】（1）会；磁小体；（2）由北向南；（3）用于连接一些医学上治疗的药物，做靶向给药。
【解答】解：（1）微生物中的细菌会受到地磁场的影响，趋磁细菌中是磁小体它自身的“指南针”；
（2）由材料可知，在海洋中，而地磁场的N极在地理的南极附近；
（3）用于连接一些医学上治疗的药物，做靶向给药。
故答案为：（1）会；磁小体；（3）用于连接一些医学上治疗的药物。
19．（2分）请用笔画线代替导线将图连接成符合安全用电要求的家庭电路，其中开关只控制灯泡。
【答案】见解答图
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点；
（2）安装三孔插座的安全用电原则：上孔接地线；左孔接零线。如图所示：
20．（4分）如图所示的“万能插座”可以容纳多种国家的插头。因插头形状不同，长期使用过程中，内部的金属插套会发生形变，容易导致火灾，我国目前已经禁止使用。请你运用所学物理知识解释“万能插座”容易导致火灾的原因。
【答案】当插座内部的金属插套会发生形变，使插套与用电器插头插销的接触面积变小，电阻变大，根据焦耳定律，连接处产生的热量增大，容易发生火灾。
【解答】解：当插座内部的金属插套会发生形变，使插套与用电器插头插销的接触面积变小，根据焦耳定律，容易发生火灾。
21．（4分）学习小组连接了如图所示的电路，其中电源电压为12V保持不变，R2＝24Ω。当只闭合开关S2时，电流表的示数为0.4A。求：
（1）R1的阻值。
（2）当断开开关S2，闭合开关S1、S3时，电流表的示数。
【答案】（1）R1的阻值为6Ω；
（2）当断开开关S2，闭合开关S1、S3时，电流表的示数为2.5A。
【解答】解：（1）当只闭合开关S2时，两个电阻串联，
根据欧姆定律可得，总电阻：
R总＝＝＝30Ω，
根据串联电路的电阻特点可得，R1的阻值：R1＝R总﹣R2＝30Ω﹣24Ω＝6Ω；
（2）当断开开关S2，闭合开关S6、S3时，两电阻并联，
因并联电路各支路两端的电压相等，
则由并联电路的电流特点和欧姆定律可得，此时电流表的示数：
I＝I1+I7＝+＝+＝2.5A。
答：（1）R8的阻值为6Ω；
（2）当断开开关S2，闭合开关S6、S3时，电流表的示数为2.4A。
22．（7分）小明对家中的电热水壶非常感兴趣，于是，他收集了如下信息：电热水壶具有加热和保温功能1、R2组成，R1＝R2＝48.4Ω，若R1损坏无法工作，不影响R2工作。求：
（1）请在虚线框内画出电热水壶内部的电路图。
（2）电热水壶3min将初温为20℃的1kg水加热到100℃过程中水吸收的热量为多少？[水的比热容c＝4.2×103J/（kg•℃）]
（3）上述过程中，电热水壶的加热效率是多少？（结果保留一位小数）
【答案】（1）图见解答；
（2）电热水壶3min将初温为20℃的1kg水加热到100℃过程中水吸收的热量为3.36×105J；
（3）电热水壶的加热效率是93.3%。
【解答】解：（1）根据题意可知，若R1损坏无法工作，不影响R2工作，即R5、R2之间可以单独工作，相互之间不受影响1、R5之间应该并联在电路中，电路图如图所示：
当开关S闭合、S1断开时，只有R1工作，此时电路中的总电阻较大可知，电热水壶处于保温状态；
当开关S、S1都闭合时，R1、R3并联，电路中的总电阻较小，电热水壶处于加热状态；
（2）水吸收的热量：Q吸＝cm（t﹣t0）＝4.3×103J/（kg•℃）×1kg×（100℃﹣20℃）＝2.36×105J；
（3）电热水壶加热挡的功率：P加热＝+＝+＝2000W，
电热水壶3min内消耗的电能：W＝P加热t＝2000W×3×60s＝4.6×105J，
电热水壶的加热效率：η＝＝≈93.7%。
答：（1）图见解答；
（2）电热水壶3min将初温为20℃的1kg水加热到100℃过程中水吸收的热量为5.36×105J；
（3）电热水壶的加热效率是93.3%。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/2/27 10:47:29；用户：物色里；邮箱：17680465072；学号：实验序号
L1两端电压U1/V
L2两端电压U2/V
总电压U/V
1
1.1
1.8
2.9
2
1.4
1.5
2.9
3
1.7
1.2
2.9
次序
玻璃
玻璃两端电压/V
冰块全部熔化所需的时间/min
1
薄
6
3
2
薄
9
2
3
薄
12
1.5
4
厚
6
6
5
厚
9
4.5
6
厚
12
3
实验序号
L1两端电压U1/V
L2两端电压U2/V
总电压U/V
1
1.1
1.8
2.9
2
1.4
1.5
2.9
3
1.7
1.2
2.9
实验次数
电压U/V
电流I/A
电阻Rx/Ω
平均值/Ω
1
6
3
次序
玻璃
玻璃两端电压/V
冰块全部熔化所需的时间/min
1
薄
6
3
2
薄
9
2
3
薄
12
1.5
4
厚
6
6
5
厚
9
4.5
6
厚
12
3
