高中物理人教版 (2019)必修 第三册2 闭合电路的欧姆定律课堂检测

这是一份高中物理人教版 (2019)必修 第三册2 闭合电路的欧姆定律课堂检测，共6页。试卷主要包含了8V　3000mA·h，解析等内容，欢迎下载使用。

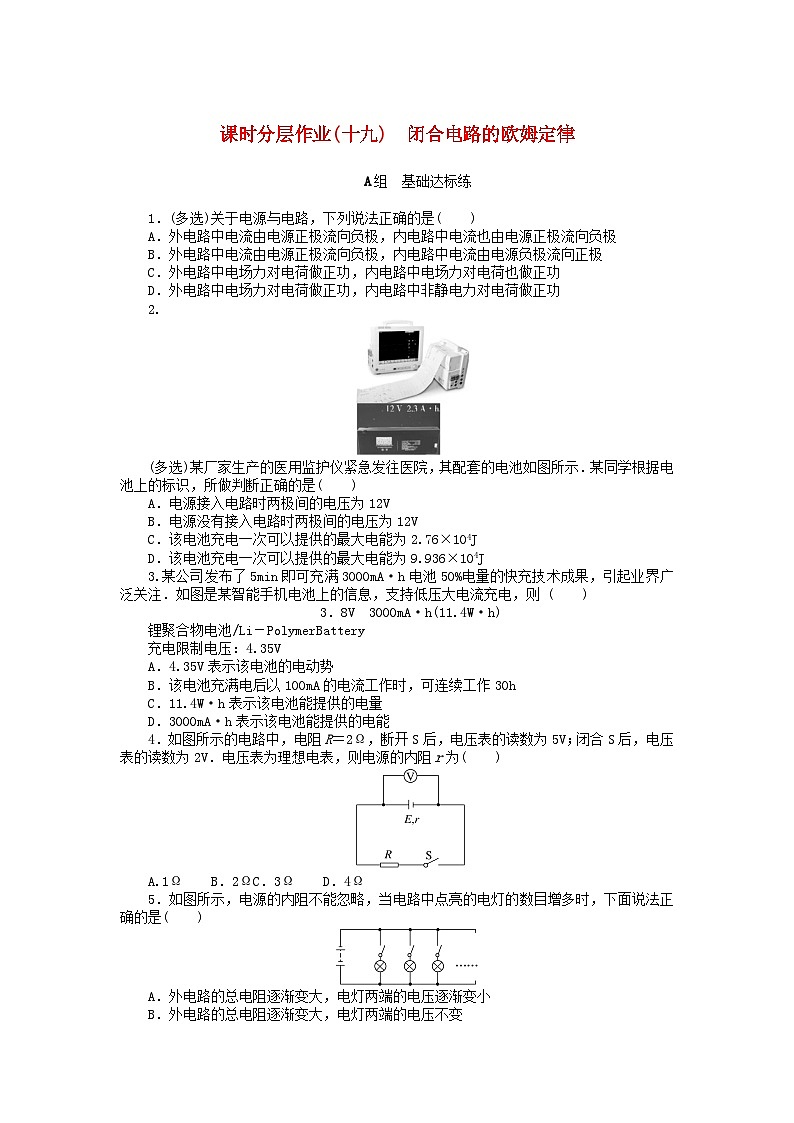

1．(多选)关于电源与电路，下列说法正确的是( )
A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极
B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极
C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功
D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功
2.
(多选)某厂家生产的医用监护仪紧急发往医院，其配套的电池如图所示．某同学根据电池上的标识，所做判断正确的是( )
A．电源接入电路时两极间的电压为12V
B．电源没有接入电路时两极间的电压为12V
C．该电池充电一次可以提供的最大电能为2.76×104J
D．该电池充电一次可以提供的最大电能为9.936×104J
3.某公司发布了5min即可充满3000mA·h电池50%电量的快充技术成果，引起业界广泛关注．如图是某智能手机电池上的信息，支持低压大电流充电，则 ( )
3．8V 3000mA·h(11.4W·h)
锂聚合物电池/Li－PlymerBattery
充电限制电压：4.35V
A．4.35V表示该电池的电动势
B．该电池充满电后以100mA的电流工作时，可连续工作30h
C．11.4W·h表示该电池能提供的电量
D．3000mA·h表示该电池能提供的电能
4．如图所示的电路中，电阻R＝2Ω，断开S后，电压表的读数为5V；闭合S后，电压表的读数为2V．电压表为理想电表，则电源的内阻r为( )
A.1Ω B．2ΩC．3Ω D．4Ω
5．如图所示，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是( )
A．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B．外电路的总电阻逐渐变大，电灯两端的电压不变
C.外电路的总电阻逐渐变小，电灯两端的电压不变
D.外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
6.

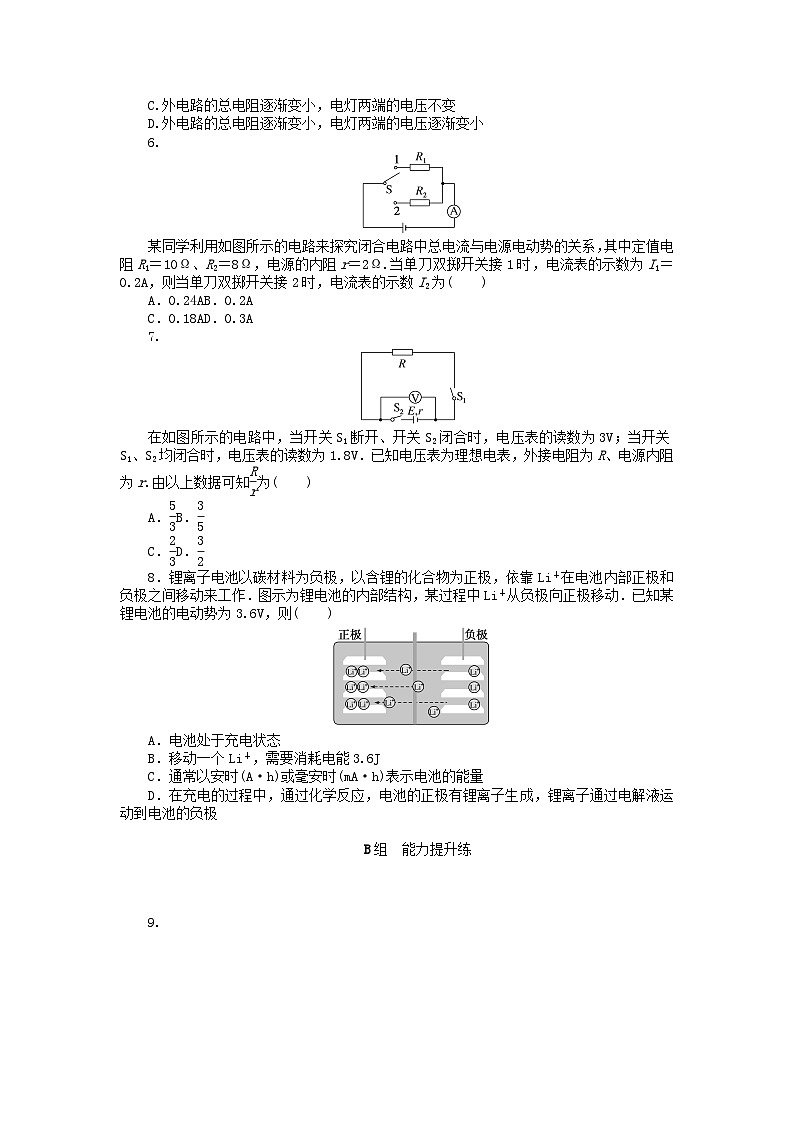

某同学利用如图所示的电路来探究闭合电路中总电流与电源电动势的关系，其中定值电阻R1＝10Ω、R2＝8Ω，电源的内阻r＝2Ω.当单刀双掷开关接1时，电流表的示数为I1＝0.2A，则当单刀双掷开关接2时，电流表的示数I2为( )
A．0.24AB．0.2A
C．0.18AD．0.3A
7.
在如图所示的电路中，当开关S1断开、开关S2闭合时，电压表的读数为3V；当开关S1、S2均闭合时，电压表的读数为1.8V．已知电压表为理想电表，外接电阻为R、电源内阻为r.由以上数据可知eq \f(R,r)为( )
A．eq \f(5,3)B．eq \f(3,5)
C．eq \f(2,3)D．eq \f(3,2)
8．锂离子电池以碳材料为负极，以含锂的化合物为正极，依靠Li＋在电池内部正极和负极之间移动来工作．图示为锂电池的内部结构，某过程中Li＋从负极向正极移动．已知某锂电池的电动势为3.6V，则( )
A．电池处于充电状态
B．移动一个Li＋，需要消耗电能3.6J
C．通常以安时(A·h)或毫安时(mA·h)表示电池的能量
D．在充电的过程中，通过化学反应，电池的正极有锂离子生成，锂离子通过电解液运动到电池的负极
B组 能力提升练
9.

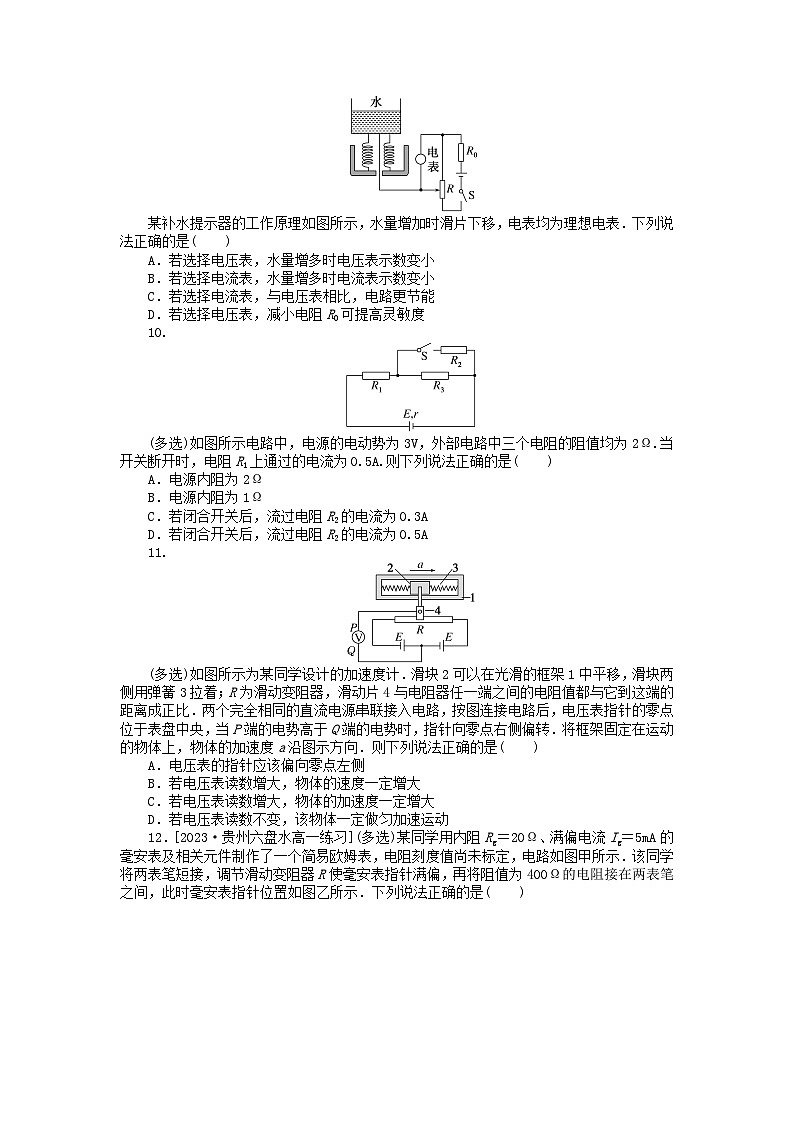

某补水提示器的工作原理如图所示，水量增加时滑片下移，电表均为理想电表．下列说法正确的是( )
A．若选择电压表，水量增多时电压表示数变小
B．若选择电流表，水量增多时电流表示数变小
C．若选择电流表，与电压表相比，电路更节能
D．若选择电压表，减小电阻R0可提高灵敏度
10.
(多选)如图所示电路中，电源的电动势为3V，外部电路中三个电阻的阻值均为2Ω.当开关断开时，电阻R1上通过的电流为0.5A.则下列说法正确的是( )
A．电源内阻为2Ω
B．电源内阻为1Ω
C．若闭合开关后，流过电阻R2的电流为0.3A
D．若闭合开关后，流过电阻R2的电流为0.5A
11.
(多选)如图所示为某同学设计的加速度计．滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，滑动片4与电阻器任一端之间的电阻值都与它到这端的距离成正比．两个完全相同的直流电源串联接入电路，按图连接电路后，电压表指针的零点位于表盘中央，当P端的电势高于Q端的电势时，指针向零点右侧偏转．将框架固定在运动的物体上，物体的加速度a沿图示方向．则下列说法正确的是( )
A．电压表的指针应该偏向零点左侧
B．若电压表读数增大，物体的速度一定增大
C．若电压表读数增大，物体的加速度一定增大
D．若电压表读数不变，该物体一定做匀加速运动
12．[2023·贵州六盘水高一练习](多选)某同学用内阻Rg＝20Ω、满偏电流Ig＝5mA的毫安表及相关元件制作了一个简易欧姆表，电阻刻度值尚未标定，电路如图甲所示．该同学将两表笔短接，调节滑动变阻器R使毫安表指针满偏，再将阻值为400Ω的电阻接在两表笔之间，此时毫安表指针位置如图乙所示．下列说法正确的是( )
A．该电源电动势为1.5V
B．该电源电动势为3.0V
C．刻度2.5mA处标注600Ω
D．刻度4mA处标注200Ω
课时分层作业(十九) 闭合电路的欧姆定律
1．解析：电路中电流是由电荷的定向移动形成的，外电路中，电荷在导线中电场的作用下运动，此过程电场力对电荷做正功．根据稳定电流的闭合性和电荷守恒定律，在内电路中，电荷运动方向与电场力的方向相反，电场力对电荷做负功，所以必须有除电场力以外的非静电力做功，使其他形式的能转化为电荷的电势能．B、D正确．
答案：BD
2．解析：该电池的电动势为12V，即电源没有接入电路时两极间的电压为12V，A错误，B正确；该电池充电一次可以提供的最大电能为E电＝EIt＝12×2.3×3600J＝9.936×104J，C错误，D正确．
答案：BD
3．解析：4.35V为充电限制电压，不是该电池的电动势，故A错误；该电池充满电后以100mA的电流工作时，可连续工作时间为t＝eq \f(3000mA·h,100mA)＝30h，故B正确；11.4W·h为电池的充电电能，不是该电池能提供的电量，故C错误；mA·h为电量的单位，所以3000mA·h表示该电池能提供的电量，故D错误．
答案：B
4．解析：断开S后，电源处于开路状态，电压表的读数为5V，可知电动势为5V，闭合S后，根据闭合电路欧姆定律可得U′＝eq \f(E,R＋r)R，解得r＝3Ω，故选C.
答案：C
5．解析：由题图可知，电灯均为并联，当点亮的电灯数目增多时，并联的支路增多，由并联电路的电阻规律可知，外电路总电阻减小，由闭合电路欧姆定律知，干路电流增大，由U＝E－Ir知路端电压减小，电灯两端的电压变小，故D正确．
答案：D
6．解析：根据闭合电路的欧姆定律，当单刀双掷开关接1时，I1＝eq \f(E,R1＋r)，当单刀双掷开关接2时，I2＝eq \f(E,R2＋r)，代入数据，由以上两式解得I2＝0.24A.
答案：A
7．解析：当开关S1断开、开关S2闭合时，电压表的示数等于电源的电动势，即E＝3V．当开关S1、S2均闭合时，U外＝1.8V，所以U内＝E－U外＝1.2V，因U外＝IR，U内＝Ir，所以R∶r＝U外∶U内＝1.8∶1.2＝3∶2.故选D.
答案：D
8．解析：带正电的Li＋从负极向正极移动，则电池处于放电状态，故A错误；锂离子的电荷量为e，该锂电池的电动势为E＝3.6V，根据电场力做功的公式W＝qU＝qE得，移动一个锂离子，需要消耗的电能是3.6eV，故B错误；根据q＝It知“安时”(A·h)或“毫安时”(mA·h)是电池储存电荷量的单位，故C错误；在充电的过程中，通过化学反应，电池的正极有锂离子生成，锂离子通过电解液运动到电池的负极，故D正确．
答案：D
9．解析：如果选择电压表，滑动变阻器R和定值电阻R0串联在电路中，且电压表测R的滑片至最上端的电压，无论滑片如何移动，变阻器接入电路的阻值不变；闭合开关S，水量增多时，滑片下移，R上半部分的电阻增大，R上半部分分得的电压增大，即电压表示数变大，故A错误．如果选择电流表，滑动变阻器R滑片以下的部分和定值电阻R0串联在电路中，电流表测电路中的电流，水量增多时，滑片下移，滑动变阻器连入电路的阻值减小，电路总电阻减小，由欧姆定律可得，电路电流增大，即电流表示数变大，故B错误．与电压表相比，选择电流表设计电路的总电阻较小，电路电流较大，由P＝UI可知，电路的总功率较大，不节能，故C错误．若选择电压表，减小R0，电路中电流增大，电阻变化相同时，电压变化变大，即灵敏度升高，故D正确．
答案：D
10．解析：根据题意，当开关断开时，由闭合电路的欧姆定律有I＝eq \f(E,R1＋R3＋r)，代入数据解得r＝2Ω，故A正确，B错误；若闭合开关，电阻R2与R3并联后与R1及电源内阻串联，可得电路的总电阻为R总＝(R1＋r)＋eq \f(R2R3,R2＋R3)＝5Ω，由闭合电路的欧姆定律有I′＝eq \f(E,R总)＝eq \f(3,5)A＝0.6A，可知干路电流为0.6A，而电阻R2与R3阻值相等，根据并联电路的特点可得IR2＝eq \f(1,2)I′＝0.3A，故C正确，D错误．
答案：AC
11．解析：当加速度为零时，滑块应处于电阻器的中央，当物体具有题图所示方向的加速度a时，滑块所受的弹簧的弹力的合力向右，滑块向左移动．根据顺着电流方向电势降低，可知P端的电势低于Q点的电势，则电压表的指针将向零点左侧偏转，故A正确；若电压表读数增大，则物体的加速度一定增大，但物体可能做减速运动，所以物体的速度可能减小，故B错误，C正确；若电压表的读数不变，则物体的加速度恒定，物体可能做匀减速运动，故D错误．
答案：AC
12．解析：由闭合电路欧姆定律得，满偏时E＝Ig(Rg＋r＋R)，接入R1＝400Ω的电阻时，表头指在3mA，则由闭合电路欧姆定律E＝eq \f(3,5)Ig(Rg＋r＋R＋R1)，联立解得r＋R＝580Ω，E＝3.0V，故A错误，B正确；当电流刻度为2.5mA时，接入电阻为R2＝eq \f(E,\f(1,2)Ig)－(Rg＋r＋R)＝600Ω，故C正确；当电流刻度为4mA时，接入电阻为R3＝eq \f(E,\f(4,5)Ig)－(Rg＋r＋R)＝150Ω，故D错误．
答案：BC
