35，河南省郑州市朗悦慧外国语中学2023-2024学年九年级上学期第一次月考物理试题
展开
这是一份35，河南省郑州市朗悦慧外国语中学2023-2024学年九年级上学期第一次月考物理试题，共14页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
一、填空题（本题共6小题，每空1分，共14分）
1. 从微观世界到无限宇宙，人们一直在探索着自然的奥秘。1897年，物理学家汤姆孙发现了___________是可分的。19世纪20年代，物理学家___________对电流跟电阻和电压之间的关系进行了研究，并归纳得出电学的基本定律之一。
【答案】 ①. 原子 ②. 欧姆
【解析】
【详解】[1]汤姆孙发现原子由原子核和核外电子构成，揭示了原子是可分的。
[2]物理学家欧姆对电流跟电阻和电压之间的关系进行了研究，归纳得出电学的基本定律之一，即欧姆定律。
2. “稻花香里说丰年”中描述的“稻花香”体现了物理学中的______现象：广阔的湖水可以调节周边的气温，这是由于水具有较大的______；火箭选用液态氢做燃料，是因为氢的______大。
【答案】 ①. 扩散 ②. 比热容 ③. 热值
【解析】
【详解】[1]闻到“稻花香”，这是扩散现象，是由于分子不停地做无规则热运动造成的。
[2]广阔的湖水可以调节周边的气温，这是由于水具有较大的比热容，相同质量的水和其它物质相比，吸收或放出相同热量时，温度变化较小。
[3]火箭选用液态氢做燃料，是因为氢的热值大，相同质量的氢和其它燃料相比，完全燃烧时可以放出更多的热量，为火箭提供更多的能量有利于火箭升空。
3. 如图所示表示的是四冲程汽油机的______冲程，该汽油机的飞轮转速为 1200r/min，则1s内汽油机对外做功______次。
【答案】 ①. 压缩 ②. 10
【解析】您看到的资料都源自我们平台，家威杏 MXSJ663 低至0.3/份【详解】[1]由题中示意图可知：两气门关闭、活塞上移，是压缩冲程。
[2]汽油机的转速1200r/min，说明1s内汽油机曲轴的转动次数等于20，一个工作循环中，曲轴转动两周，对外做功一次，1s内曲轴转动20次，对外做功10次。

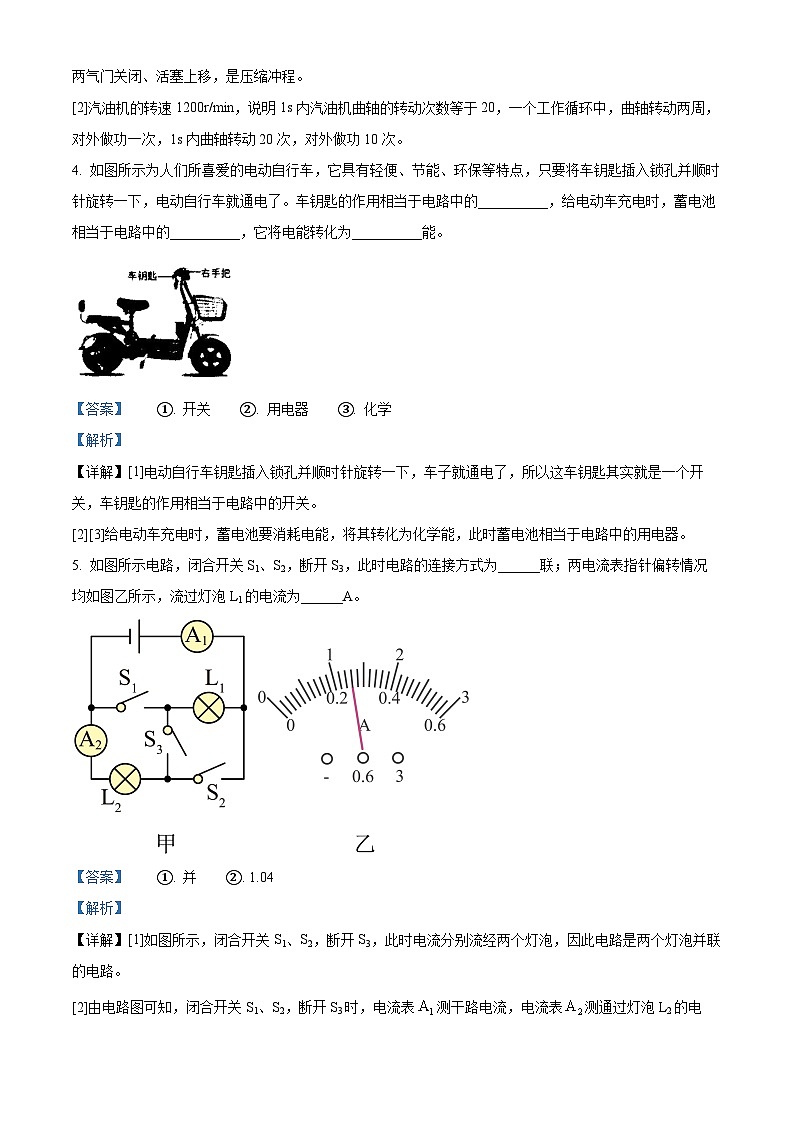

4. 如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了。车钥匙的作用相当于电路中的__________，给电动车充电时，蓄电池相当于电路中的__________，它将电能转化为__________能。
【答案】 ①. 开关 ②. 用电器 ③. 化学
【解析】
【详解】[1]电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关，车钥匙的作用相当于电路中的开关。
[2][3]给电动车充电时，蓄电池要消耗电能，将其转化为化学能，此时蓄电池相当于电路中的用电器。
5. 如图所示电路，闭合开关S1、S2，断开S3，此时电路的连接方式为______联；两电流表指针偏转情况均如图乙所示，流过灯泡L1的电流为______A。
【答案】 ①. 并 ②. 1.04
【解析】
【详解】[1]如图所示，闭合开关S1、S2，断开S3，此时电流分别流经两个灯泡，因此电路是两个灯泡并联的电路。
[2]由电路图可知，闭合开关S1、S2，断开S3时，电流表测干路电流，电流表测通过灯泡L2的电流；根据并联电路中电路特点，干路电流等于各支路电流之和，所以电流表选择大量程，电流表分度值为0.1A，示数为1.3A；电流表选择小量程，电流表分度值为0.02A，示数为0.26A；所以通过灯泡L1的电流为
6. 能量的转化在生活中处处可见，有时，一种形式的能可以转化为其他形式的能。请仿照示例
示例：植物吸收太阳光进行光合作用。
能的转化：光能转化为化学能。
示例：___________。能的转化：___________。
【答案】 ①. 搓手时，手的温度升高 ②. 机械能转化为内能
【解析】
【详解】[1][2]示例一：搓手时，手克服摩擦力做功，将机械能转化为内能，手的内能增大，温度升高。
示例二：闭合开关，风扇转动，风扇消耗电能，产生机械能，将电能转化为机械能。
二、选择题（本题共8小题，每题2分，共16分，第7-12题为单选，13、14题为双选）
7. 下列关于温度，热量和内能的说法正确的是（ ）
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C. 寒冷的冬天，双手互搓会使手的温度升高，这是用做功的方式改变内能
D. 物体的内能增加，一定是从外界吸收热量
【答案】C
【解析】
【详解】A．发生热传递时，传递的是热量而不是温度；故A错误；
B．一块0℃的冰熔化成0℃的水后，吸收热量，温度不变，内能增加；故B错误；
C．寒冷的冬天，双手相互摩擦做功，机械能转化为内能，手的温度升高，是用做功的方式改变手的内能；故C正确；
D．物体的内能增加，可能是从外界吸收了热量，也可能是外界对该物体做功；故D错误。
故选C。
8. 下列各组物质，通常情况下是导体的一组是（ ）
A. 人体、盐水、食用油
B. 自来水、大地、铅笔芯
C. 醋、大地、陶瓷
D. 铜、水银、二极管
【答案】B
【解析】
【详解】A．食用油是绝缘体，人体、盐水是导体，故A不符合题意；
B．铅笔芯、人体、自来水都容易导电，属于导体，故B符合题意；
C．醋、大地是导体，陶瓷是绝缘体，故C不符合题意；
D．铜、水银属于导体，二极管是半导体，故D不符合题意。
故选B。
9. 乘坐高铁可直接刷身份证进站，闸机口通过人脸识别系统确保“人”“证”一致，闸机门才打开通行。用代表M闸门，人脸识别时，开关闭合；身份证识别时，开关闭合，则下列选项中的电路可实现上述功能的是（ ）
A. B.
C D.
【答案】D
【解析】
【详解】根据题意可知，只有“人”“证”一致的情况下，闸机自动打开，这说明“人脸识别”开关和“身份证识别”开关相互影响，是串联的，然后与电动机串联，故D符合题意，ABC不符合题意。
故选D。
10. 小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 利用此装置只能探究导体电阻大小和横截面积的关系
C. 利用此装置能探究导体电阻大小和横截面积、长度的关系
D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
【答案】C
【解析】
【详解】A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C．利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，故C正确；
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D错误。
故选C
11. 如图所示，是汽车油量表的工作原理图。其中的油量表是由一只量程适当的电表改装的，下列说法正确的是（ ）
A. 油量表是用电压表改装的
B. 油箱中油量为零时，电路中电流为零
C. 油量减少时，电路中电流增大
D. 接入后可对电路起保护作用
【答案】D
【解析】
【详解】A．根据电路图可知，R1和R0串联，电路为串联电路，油量表串联在电路中，根据电流表串联使用的要求可知，油量表是电流表改装而成的，故A错误；
B．当油箱内没有油时，油量表的示数为0，滑动变阻器接入电路的电阻最大，整个电路中还有电流，故电路中的电流不为0，故B错误；
C．当油箱内的燃油减少时，浮标下降，滑动变阻器的滑片向上移动，故滑动变阻器R1的阻值变大，由串联电路电阻规律可知，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，故C错误；
D．当滑片P在R1的最下端时，变阻器的接入阻值为零，因为有R0，电路不会发生短路现象，所以此时R0的作用是防止电路短路来保护电路，故D正确。
故选D。
12. 关于如图所示的实物电路在开关S1、S2都闭合后，下列说法正确的是（ ）
A. 电流表测量通过灯泡L2的电流
B. 通过灯泡L1与L2的电流一定不相等
C. 灯泡L1与L2两端的电压一定相等
D. 灯泡L1与L2两端的电压之和等于电源电压
【答案】C
【解析】
【详解】A．由图可知S1、S2都闭合后，电流表与灯泡L1串联在一起，电流表测量通过灯泡L1的电流，故A错误；
BCD．在S1、S2都闭合后，两灯泡并联，所以其两端的电压一定相等，都等于电源电压，但由于灯泡的规格不知道，其电阻值是未知的，所以根据欧姆定律无法判断通过两个灯泡的电流，故C正确，BD错误。
故选C。
13. 关于如图所示的热学实验，叙述正确的是（ ）
A. 甲图中，压缩活塞对空气做功，硝化棉点燃，跟汽油机做功冲程的能量转化相同
B. 乙图中，试管内的水沸腾后，水蒸气将软木塞推出，水蒸气的内能减小
C. 丙图中，抽去玻璃板后，两瓶中的气体逐渐混合，这是因为上瓶中空气密度较大
D. 丁图中，铅块压紧后，下面悬挂钩码也不分开，说明分子间存在引力
【答案】BD
【解析】
【详解】A．压缩活塞对空气做功，使空气的内能增大，温度升高，是将机械能转化为内能，而做功冲程是将内能转化为机械能。故A错误；
B．水蒸气对木塞做功，将自己的内能转化为机械能，本身内能减小，温度降低。故B正确；
C．二氧化氮的密度大于空气的密度，两瓶中的气体能够混合，是因为气体的分子是运动的。故C错误；
D．下面的铅块与钩码在重力的作用下没有分开，说明有一个向上的力。如果钩码质量足够大，大气压力不足以支撑铅块与钩码，那就说明两个铅块的分子间存在着引力。故D正确
故选BD。
14. 如图所示，用毛皮摩擦过的橡胶棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（ ）
A. 用毛皮摩擦过的橡胶棒带负电荷
B. 毛皮束缚电子的能力比橡胶棒强
C. a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D. 验电器的两片金属箔张开时，金属箔都带正电荷
【答案】AC
【解析】
【详解】AD．用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故验电器带负电，故A正确，D错误；
B．由于毛皮的原子核对核外电子的束缚本领相对于橡胶而言较弱，所以在两者摩擦的过程中，毛皮失去电子而带了正电；橡胶棒得到电子带负电，故B错误；
C．带负电的物体有多余电子，用带负电的橡胶棒a去接触不带电的验电器的金属球b时，物体a上的一部分多余电子转移到b上。因为电流方向与负电荷定向移动的方向相反。所以，瞬时电流方向b→a，故C正确。
故选AC。
三、作图题（本题共2小题，每小题2分，共4分）
15. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S，向左移动滑动变阻器的滑片，电流表的示数变大。
【答案】
【解析】
【详解】经分析可知，闭合开关，向左移动滑动变阻器的滑片，电流表的示数变大，这说明滑动变阻器接入电路中的电阻变小，故应将其左下接线柱接入电路，如下图所示：
16. 在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联。
【答案】
【解析】
【详解】由题意可知，两电阻并联，因为在电路中，电流表相当于导线，需要串联在电路中，电压表的电阻很大，需要并联在电路上，所以下边的〇是电流表，上边的〇如果也是电流表，则将会导致电源短路，所以上边的〇应是电压表，此时两电阻并联，如图所示：
四、实验探究题（本题共3小题：第17题4分，第18题6分，第19题8分，共18分）
17. 如图所示为“探究不同物质吸热能力”的实验装置；
（1）实验时，应该控制两个玻璃杯中装的两种液体___________（选填“质量”或“体积”）相同；
（2）实验中可通过___________（选填“加热时间”或“温度计示数”）反应物质吸收热量的多少，这是科学探究中常见的___________法；
（3）分析图乙可知，___________（选填“a”或“b”）液体更适合做汽车发动机的冷却液。
【答案】 ①. 质量 ②. 加热时间 ③. 转换 ④. a
【解析】
【详解】（1）[1]根据比较吸热能力的方法，要控制不同物质的质量相同，应该控制两个玻璃杯中装的两种液体质量相同。
（2）[2][3]使用相同的加热器，相同的时间，电加热器放出的热量相同，两种物质吸收的热量也相同，加热时间越长，物质吸收的热量越多，故可以根据加热时间来表示吸收热量的多少；用看得见的加热时间来描述看不见的吸收热量的多少，称为转换法。
（3）[4]相同质量的不同物质升高相同的温度，a物质加热时间长，吸收热量多，故a物质吸热能力强，比热容较大，适合做冷却液。
18. 图甲是“探究串联电路电压关系”实验电路图。
（1）连接电路时，开关应___________，实验时最好选择阻值___________（选填“相同”或“不相同”）的电阻；
（2）正确连接电路后，闭合开关，电压表示数如图乙所示。为了使读数更精确，接下来他应该断开开关，再___________；
（3）用电压表测出R1两端的电压后，断开开关，直接将连接A点的导线改接到C点，来测量R2两端的电压。该操作存在的问题是___________；
（4）正确测出了一组数据：UAB＝1.4V、UBC＝1.5V、UAC＝2.9V，分析数据得出：串联电路两端的电压等于各部分电路两端电压的总和。这样得出该实验结论合理吗？___________，理由是___________。
【答案】 ①. 断开 ②. 不相同 ③. 将电压表的量程换成0～3V ④. 电压表的正负接线柱接反了 ⑤. 不合理 ⑥. 一次实验得出的结论具有偶然性
【解析】
【详解】（1）[1][2]连接电路时，为保护电路，开关应断开；为得出普遍规律，避免实验偶然性，实验最好选择阻值不相同的电阻。
（2）[3]闭合开关，电压表示数如图乙所示，电压表指针偏转角度较小，为了使读数更精确，接下来他应该断开开关，再将电压表的量程换成0～3V的量程。
（3）[4]已测量出R1的电压，则由图知道，电压表与B点相连的为电压表的正接线柱，与A点相连的为电压表的负接线柱；在测R2两端的电压时，小明为了节省时间，若保持电压表所接的B节点不动，断开A接点并改接到C接点上，这个做法是错误的，理由是：此时电压表的正负接线柱接反了。
（4）[5][6]在正确连接后，他测出AB、BC、AC间的电压，得到一组实验数据，一次实验得出的结论具有偶然性，应该再多测几组实验并收集相应数据，找出普遍规律。
19. 在探究“电流与电压的关系”时，提供的器材有：学生电源（3V）、滑动变阻器“25Ω；1A”、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、 电流表、电压表、导线若干。
（1）小明连接完电路如图甲所示，老师发现小明的电路连接有问题，告诉他只需改动一根导线，请在接错的导线上画“×”，并用笔画线代替导线将电路连接正确___________（导线不允许交叉）；
（2）正确连接电路后，闭合开关，发现电流表的指针几乎没有偏转，电压表指针有明显的偏转，出现这种现象的原因可能是___________；
（3）排除电路故障后，所测得的几组电流、电压值见表，分析表中数据可知：
①接入电路的阻值为___________Ω；
②实验结论：___________；
（4）实验完成后小明认为实验中可以用小灯泡代替定值电阻进行探究，请你判断他的想法是否正确，并说明理由___________；
（5）同组小刚接着利用改正后的图甲电路图继续探究电流与电阻的关系：
①先用5Ω的电阻进行实验，测得电流表的示数如图乙所示，读数为___________A；
②接下来断开开关，用10Ω电阻替换5Ω电阻，再闭合开关，直到电压表示数为___________V；
③换其他电阻，重复实验，得出实验结论。
【答案】 ①. ②. 定值电阻断路 ③. 5 ④. 导体的电阻一定时，通过导体的电流与导体两端的电压成正比 ⑤. 不正确，灯丝的电阻随温度的升高而增大 ⑥. 0.4 ⑦. 2
【解析】
【详解】（1）[1]根据滑动变阻器需要与定值电阻串联，电压表要与定值电阻并联，测量定值电阻的电压，如图所示：
（2）[2]闭合开关S后，电流表无示数，电压表指针有明显偏转，说明电压表可能串联在了电路中，因此电路故障可能是是与电压表并联的定值电阻断路。
（3）[3]由表格中数据与欧姆定律得
[4]分析得，电压增大为原来的几倍，电流也增大为原来的几倍，可得当导体的电阻一定时，电流与电压成正比。
（4）[5]“探究电流与电压的关系”的实验，根据控制变量法可知：应保持电阻的阻值不变，灯泡的电阻随温度改变而改变，所以不能用小灯泡代替定值电阻进行探究。
（5）①[6]电流表接入0~0.6A量程，分度值为0.02A，示数为0.4A。
②[7]定值电阻由10Ω替换5Ω，根据串联电路分压规律可知定值电阻两端电压增大，故将滑动变阻器向右端移动，增大变阻器的电压，从而使定值电阻的电压保持不变，才能满足实验要求。
五、综合应用题（本题共2小题，第20题9分，第21题9分，共18分）
20. “环境小组”的同学在研究性活动中对小明家新装燃气热水器（如图甲）耗能进行测试，按表中热水器铭牌事先在热水器水箱中注满水，将与计算机相连的红外线热传感器接入热水器水箱后，开始加热。计算机显示出热水器中水温度随时间变化的图像如图乙所示。［水的比热容为4.2×103J/（kg·℃），天然气的热值约为4×107J/m3］求：
（1）加热4min，水吸收的热量为多少？
（2）加热4min，消耗了多少m3的天然气？
【答案】（1）2.73×106J；（2）0091m3
【解析】
【详解】解：（1）水的质量为
根据乙图可知，水加热4min的末温为70℃，则水吸收的热量为
（2）燃烧天然气放出的热量为
天然气的体积为
答：（1）加热4min，水吸收的热量为；
（2）加热4min，消耗了0.091m3的天然气。
21. 某课外活动小组的同学设计了一个用电压表的变化来反映环境温度变化的电路，如图甲所示。电源电压不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随温度变化的图像如图乙所示。闭合开关S后，求：
（1）当环境温度为20℃时，电压表示数为2V，电源电压是多大？
（2）当电压表示数为4V时，求热敏电阻R1的阻值；
（3）如果将R0、R1并联接在该电路两端，当干路中的电流为0.5A时，环境温度是多少？
【答案】（1）6V；（2）10Ω；（2）30℃
【解析】
【详解】解：（1）由电路图可知，R1与R0串联，电压表测R0两端的电压，因为串联电路中各处的电流相等，所以电压表的示数为2V时电路中的电流
由图乙知，当环境温度为20℃时，R1的阻值为40Ω，则R1两端的电压
U1=IR1=0.1A×40Ω=4V
因串联电路中总电压等于各用电器两端电压之和，所以电源电压
U=U0+U1=2V+4V=6V
（2）电压表的示数为4V时，根据串联电路的电流特点和欧姆定律公式可知电路中的电流
则R1两端的电压
U1′=U-U0′=6V-4V=2V
此时热敏电阻R1的阻值为
（3）如果将R0、R1并联在该电路两端，因为并联电路中各用电器两端电压相等且等于电源电压，所以由欧姆定律可得通过R0的电流
因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流
I′′1=I′-I′′0=0.5A-0.3A=0.2A
电阻R1的阻值
由图乙知，此时温度为30℃
答：（1）电源电压是6V；
（2）当电压表示数为4V时，热敏电阻R1的阻值是10Ω；
（2）将R0、R1并联在电路两端，当干路电流为0.5A时，环境温度30℃。实验序号
电压/V
电流/A
1
1.0
0.2
2
1.5
0.3
3
2.5
0.5
型JY燃气热水器
能耗等级
热效率
容量/L
适应水压/MPa
适用：天然气、液化石油气
Ⅱ
75%
13
0.02-0.8
