湖北省武汉市青山区2023-2024学年九年级上学期期末物理试卷

这是一份湖北省武汉市青山区2023-2024学年九年级上学期期末物理试卷，共25页。试卷主要包含了选择，非选择题等内容，欢迎下载使用。

1．（3分）关于下列四幅图说法正确的是（ ）
A．甲图四溢的花香引来长喙天蛾，主要说明分子在不停地做无规则运动
B．乙图电子显微镜下的一些金原子，主要说明这些金原子是保持静止不动的
C．丙图两个铅柱紧紧压在一起就结合起来，主要说明分子间存在引力，没有斥力
D．丁图铁水很热，冰块很冷，主要说明铁水具有内能，冰块没有内能
2．（3分）关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少，一定放出热量
B．物体内能减少，温度可能不变
C．温度高的物体，内能一定更大
D．物体内能增加的越多，吸收的热量越多
3．（3分）如图所示的是海风形成的示意图，海风形成的根本原因是与海洋相比，陆地的（ ）
A．比热容较小，在相同日照条件下升温较快，气温较高
B．比热容较小，在相同日照条件下升温较慢，气温较低
C．比热容较大，在相同日照条件下升温较快，气温较高
D．比热容较大，在相同日照条件下升温较慢，气温较低
4．（3分）木炭的热值为3.4×107J/kg，它表示1kg木炭（ ）
A．具有3.4×107J的热量
B．具有3.4×107J的内能
C．完全燃烧对外做功3.4×107J
D．完全燃烧放出热量3.4×107J

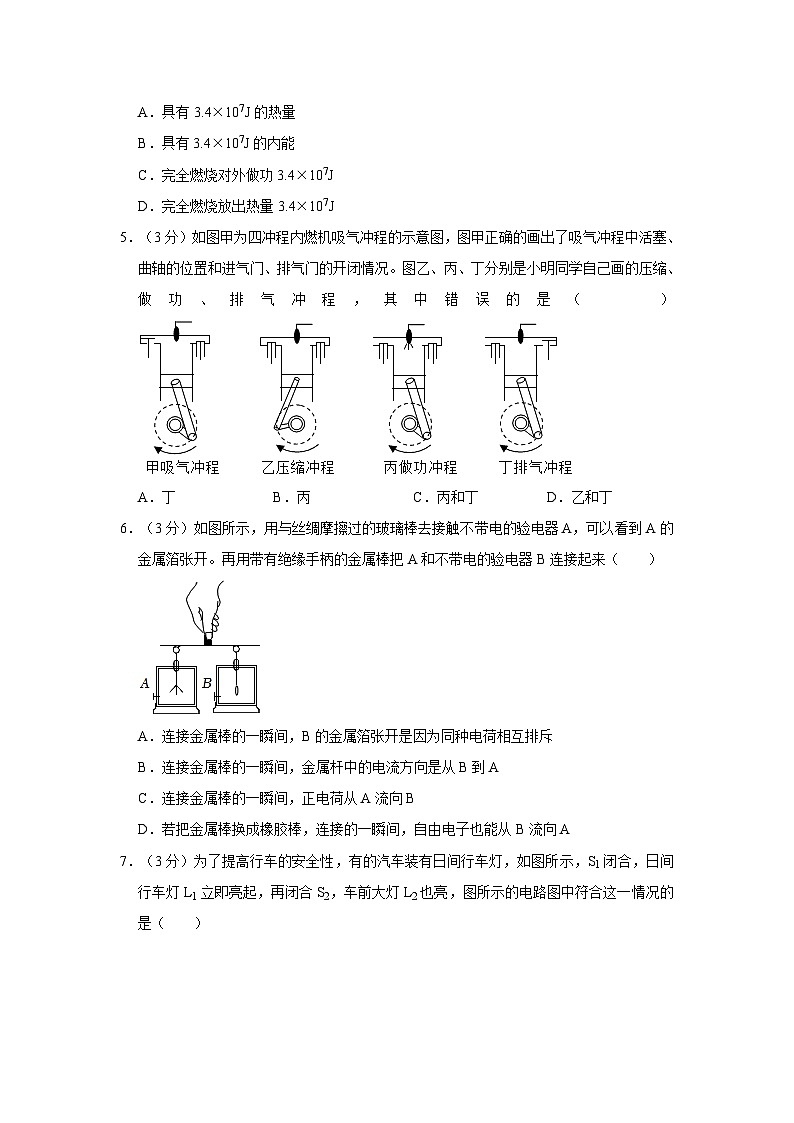

5．（3分）如图甲为四冲程内燃机吸气冲程的示意图，图甲正确的画出了吸气冲程中活塞、曲轴的位置和进气门、排气门的开闭情况。图乙、丙、丁分别是小明同学自己画的压缩、做功、排气冲程，其中错误的是（ ）
A．丁B．丙C．丙和丁D．乙和丁
6．（3分）如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（ ）
A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥
B．连接金属棒的一瞬间，金属杆中的电流方向是从B到A
C．连接金属棒的一瞬间，正电荷从A流向B
D．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A
7．（3分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮，图所示的电路图中符合这一情况的是（ ）
A．
B．
C．
D．
8．（3分）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（ ）
A．灯L1短路B．灯L2短路
C．灯L1断路D．开关S接触不良
9．（3分）小明在研究并联电路的电流规律时，根据如图所示电路图连接好电路，并闭合开关S和S1。电源电压不变，当他再闭合开关S2时，电流表示数变化正确的是（ ）
A．电流表A1的示数变大
B．电流表A的示数变小
C．电流表A与电流表A2的示数差值不变
D．电流表A与电流表A1的示数差值不变
10．（3分）现有材料、粗细相同、长度不同的两根自动铅笔芯，选择其中较短的铅笔芯，连接如图所示的电路。使夹子甲在铅笔芯右端固定，观察小灯泡的亮度。下列说法正确的是（ ）
A．无论怎样移动夹子乙，小灯泡的亮度不变
B．夹子乙从左向右移动，可使小灯泡亮度逐渐由亮变暗
C．将铅笔芯换成塑料吸管，移动夹子乙，小灯泡亮度会改变
D．换较长的铅笔芯，移动夹子乙，小灯泡的亮度变化更明显
11．（3分）小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在lh内，那么这个电器是（ ）
A．液晶电视机B．笔记本电脑
C．家用空调D．电冰箱
12．（3分）如图Ⅰ是甲、乙两个电阻的I﹣U图象，其中一个是定值电阻的图象，另一个是热敏电阻（热敏电阻的阻值有的随温度升高而增大，有的随温度升高而减小），R1是甲电阻，R2是乙电阻。则下列判断正确的是（ ）
A．图Ⅰ中甲是热敏电阻，乙是定值电阻
B．分析图Ⅰ的I﹣U图象，热敏电阻的阻值随温度升高而减小
C．当S2断开，S1、S3闭合时，电流表A1与电流表A2的示数比值是p，p＜1
D．当S1，S3断开，S2闭合时，电压表V1与电压表V2示数比值是q，q＜1
二、非选择题（本题包括12小题，共60分）
13．（4分）可燃冰在我国储量丰富，它是一种固态晶体，在常温常压下会迅速升华为气态。若某次开采出来的可燃冰热值为1×1010J/m3，0.01m3的这种可燃冰完全燃烧后会放出 J的热量，这些热量的84%被水吸收后，可以将 kg的20℃的水升温80℃。可燃冰燃烧时，将 能转化为 能。
14．（2分）如图为国产某款无人机。夜晚，电池给无人机供电，先接通照明系统、再接通动力系统升空 联。供电过程中，电池相当于电路中的 （选填“电源”或“用电器”）。
15．（4分）如图甲，小明用相同的酒精灯分别给水和某种液体加热，以探究水和这种液体的吸热能力。（酒精的热值是3.0×107J/kg）
（i）本实验需要用到天平这一测量工具，目的是 。
（2）加热10min，水吸收的热量 （选填“大于”、“小于”或“等于”）液体吸收的热量。
（3）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象，如图乙。由图象可知 J/（kg•℃）。
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是 J。
16．（5分）小明同学在“探究串联电路的电压规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 。
（2）实验中应选择 规格的小灯泡L1、L2连接电路，将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB、UBC、UAC，合理更换器材重做上述实验，并将测得的数据记录在表格中。
该同学进行3次实验的主要目的是为了 （选填“寻找普遍规律”或“减小实验误差”）。
（3）小明为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，这个方法 （选填“能”或“不能”）测出L2两端的电压，理由是 。
17．（3分）如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置。通电前，A、B两个U形管内的液面相平，通电一定时间后1、R2的电流分别为I1、I2，则：
（1）正确连接电路，通电后I1 I2（选填“＞”、“＝”、“＜”）。
（2）通电一定时间后，观察实验现象，发现 管中的液面高度差较小（选填“A”、“B”）。
（3）通过比较两个U形管内的液面的高度差来判断电流通过导体时产生热量的多少，运用的实验方法是 。
18．（6分）在探究“电流与电阻关系”的实验中，使用的电源为两节新干电池。可供选择的定值电阻分别为1Ω、2Ω、5Ω、10Ω、15Ω、20Ω，50Ω
（1）如图所示，甲图为实验电路，图中有一根导线接错了，并补画出正确的那根导线（导线不允许交叉）。
（2）电路改正后，选择了其中的三个电阻进行了三次实验，在第二次实验中电流表示数如图乙所示
（3）通过上表中的数据，可以得出结论：导体两端的电压一定时， 。
（4）根据上表数据及相关已知条件计算，三次实验中，滑动变阻器连入电路的最大阻值为 Ω。
（5）在上述三次实验的基础上继续增加实验的次数，但不能被选用的电阻为 。
19．（10分）甲图是某种型号的家用踢脚线取暖器，冷空气从进风框B进入取暖器内部被加热，热空气会从出风框A散出。乙图是它的简化电加热原理图，手动控制开关可实现多档温度调节。已知R1＞R2，电加热部分的参数如表格所示。
（1）如图甲，电流通过铝片时发热是通过 方式改变的。
（2）如图乙，该取暖器可实现 档温度调节。当取暖器倾倒，倾倒开关断开切断电路，取暖器停止工作 （选填“S”、“S1”或“S2”）。
（3）请计算电阻R1的大小和高温挡工作时的功率。
（4）断开家里其它用电器，取暖器单独以高温挡连续工作0.5小时，则电能表铝盘会转多少圈？（使用图丙所示的电能表计量耗电）
2023-2024学年湖北省武汉市青山区九年级（上）期末物理试卷
参考答案与试题解析
一、选择
1．（3分）关于下列四幅图说法正确的是（ ）
A．甲图四溢的花香引来长喙天蛾，主要说明分子在不停地做无规则运动
B．乙图电子显微镜下的一些金原子，主要说明这些金原子是保持静止不动的
C．丙图两个铅柱紧紧压在一起就结合起来，主要说明分子间存在引力，没有斥力
D．丁图铁水很热，冰块很冷，主要说明铁水具有内能，冰块没有内能
【答案】A
【解答】解：A、长喙天蛾能够闻到花香，说明分子在不停地做无规则运动；
B、组成金的原子处在永不停息地运动中，只能在所处位置附近振荡；
C、两铅柱底面削平紧压在一起，说明分子间有引力，故C错误；
D、一切物体都具有内能，冰块也具有内能，冰块很冷，冰块温度低。
故选：A。
2．（3分）关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少，一定放出热量
B．物体内能减少，温度可能不变
C．温度高的物体，内能一定更大
D．物体内能增加的越多，吸收的热量越多
【答案】B
【解答】解：A、物体内能减少时，也有可能是放出热量；
B、晶体的凝固过程放出了热量，温度不变；
C、不同物体的内能大小和物体的温度、状态有关，内能不一定更大；
D、物体内能增加的越多，故D错误。
故选：B。
3．（3分）如图所示的是海风形成的示意图，海风形成的根本原因是与海洋相比，陆地的（ ）
A．比热容较小，在相同日照条件下升温较快，气温较高
B．比热容较小，在相同日照条件下升温较慢，气温较低
C．比热容较大，在相同日照条件下升温较快，气温较高
D．比热容较大，在相同日照条件下升温较慢，气温较低
【答案】A
【解答】解：因为水的比热容比泥土、沙石的比热容大，太阳照射下海岸和海水吸收相同的热量；陆地吸热后，热空气上升，形成海风，海岸和海水放出相同的热量，海水温度降低得少，空气上升，形成陆风。
故选：A。
4．（3分）木炭的热值为3.4×107J/kg，它表示1kg木炭（ ）
A．具有3.4×107J的热量
B．具有3.4×107J的内能
C．完全燃烧对外做功3.4×107J
D．完全燃烧放出热量3.4×107J
【答案】D
【解答】解：木炭的热值是3.4×106J/kg，它的物理意义是：1kg木炭完全燃烧放出的热量是3.3×107J，故ABC错误。
故选：D。
5．（3分）如图甲为四冲程内燃机吸气冲程的示意图，图甲正确的画出了吸气冲程中活塞、曲轴的位置和进气门、排气门的开闭情况。图乙、丙、丁分别是小明同学自己画的压缩、做功、排气冲程，其中错误的是（ ）
A．丁B．丙C．丙和丁D．乙和丁
【答案】A
【解答】解：由题知，甲图中正确地画出了吸气冲程中曲轴的位置，此时活塞向下运动；
乙图中，两个气门都关闭，此时活塞向上运动，故乙图正确；
丙图中，两个气门都关闭，此时活塞向下运动，故丙图正确；
丁图中，进气门关闭，根据曲轴的转动方向可知，不符合排气冲程的特点。
故选：A。
6．（3分）如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（ ）
A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥
B．连接金属棒的一瞬间，金属杆中的电流方向是从B到A
C．连接金属棒的一瞬间，正电荷从A流向B
D．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A
【答案】A
【解答】解：A、连接金属棒的一瞬间，故A正确；
B、当玻璃棒与验电器A接触后，金属杆中的电流方向是从A到B；
C、用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器由于失去电子而带正电；
D、把金属棒换成橡胶棒，自由电子不移动。
故选：A。
7．（3分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮，图所示的电路图中符合这一情况的是（ ）
A．
B．
C．
D．
【答案】D
【解答】解：
A．由电路图可知1时，两灯泡均不亮；
B．由电路图可知1时，两灯泡都亮6时，L1不亮，故B不符合题意；
C．由电路图可知1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；
D．由电路图可知3时，日间行车灯L1亮，再闭合S2时，车前大灯L4亮，故D符合题意。
故选：D。
8．（3分）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（ ）
A．灯L1短路B．灯L2短路
C．灯L1断路D．开关S接触不良
【答案】C
【解答】解：由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L7两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。
当灯L8短路时，电源被短路2不亮，甚至可能烧毁电源1断路，此时L2支路不受影响，符合题意，C正确。
故选：C。
9．（3分）小明在研究并联电路的电流规律时，根据如图所示电路图连接好电路，并闭合开关S和S1。电源电压不变，当他再闭合开关S2时，电流表示数变化正确的是（ ）
A．电流表A1的示数变大
B．电流表A的示数变小
C．电流表A与电流表A2的示数差值不变
D．电流表A与电流表A1的示数差值不变
【答案】C
【解答】解：闭合开关S和S1时，电路为R1的简单电路，电流表A8、A测通过R1的电流；
再闭合开关S2时，R5与R2并联，电流表A1测R7支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，
AB、因并联电路中各支路独立工作，
所以，闭合开关S8前后，通过R1的电流不变，即电流表A1的示数不变，故A错误；
因并联电路中干路电流等于各支路电流之和，
所以，闭合开关S7后，干路电流变大，故B错误；
C、因为电流表A与电流表A2的示数差值等于R1支路的电流，由于通过R2的电流不变，所以电流表A与电流表A2的示数差值不变，故C正确；
D、因电流表A与电流表A1示数的差值等于R6支路的电流，由于闭合开关S2后，R2支路的电流变大，所以4示数的差值变大，故D错误。
故选：C。
10．（3分）现有材料、粗细相同、长度不同的两根自动铅笔芯，选择其中较短的铅笔芯，连接如图所示的电路。使夹子甲在铅笔芯右端固定，观察小灯泡的亮度。下列说法正确的是（ ）
A．无论怎样移动夹子乙，小灯泡的亮度不变
B．夹子乙从左向右移动，可使小灯泡亮度逐渐由亮变暗
C．将铅笔芯换成塑料吸管，移动夹子乙，小灯泡亮度会改变
D．换较长的铅笔芯，移动夹子乙，小灯泡的亮度变化更明显
【答案】D
【解答】解：A、使夹子甲在铅笔芯右端固定，铅笔芯接入电路中的长度会发生改变，总电阻改变，电路中电流改变，故A错误；
B、夹子乙从左向右移动，电阻变小，根据欧姆定律可知，通过小灯泡的电流变大，故B错误；
C、将铅笔芯换成塑料吸管，移动夹子乙，小灯泡亮度不会改变；
D、换较长的铅笔芯，移动夹子乙，电流变化更大，故D正确。
故选：D。
11．（3分）小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在lh内，那么这个电器是（ ）
A．液晶电视机B．笔记本电脑
C．家用空调D．电冰箱
【答案】C
【解答】解：
用电器在t＝1h内消耗的电能为W＝1.7kW•h，用电器的电功率：P＝＝；
液晶电视机的电功率约为100W，笔记本电脑的电功率约为70W，电冰箱的功率约为100W。
故选：C。
12．（3分）如图Ⅰ是甲、乙两个电阻的I﹣U图象，其中一个是定值电阻的图象，另一个是热敏电阻（热敏电阻的阻值有的随温度升高而增大，有的随温度升高而减小），R1是甲电阻，R2是乙电阻。则下列判断正确的是（ ）
A．图Ⅰ中甲是热敏电阻，乙是定值电阻
B．分析图Ⅰ的I﹣U图象，热敏电阻的阻值随温度升高而减小
C．当S2断开，S1、S3闭合时，电流表A1与电流表A2的示数比值是p，p＜1
D．当S1，S3断开，S2闭合时，电压表V1与电压表V2示数比值是q，q＜1
【答案】D
【解答】解：A、图I中可知：甲图象是一条直线，即甲电阻的阻值不变；乙图象是曲线，即乙为热敏电阻；
B、由图象知，通过热敏电阻的电流增加量变小，所以，故B错误；
C、R1是甲电阻，R2是乙电阻，当S6断开，S1，S3闭合时，R3与R2并联，电流表A1测量R5电流，电流表A2测量R2电流；
则：电流表A6示数为I1＝，电流表A6示数为I2＝，
由于并联电路各支路两端的电压相等，所以8与R2两端的电压相同时，由图I根据R＝1＜R6，且R2变大的，
则比值p＝＝＝＞1；
D、当S2，S3断开，S2闭合时，R7与R2串联，电压表V1测量R4两端的电压，电压表V2测量R2两端的电压，
则：电压表V4示数U1＝IR1，电压表V2示数U2＝IR2′，
由于串联电路中电流处处相等，所以6与R2的电流相同时，由图1根据R＝4＜R2′，且R2′变大的；
所以，q＝＝＝；故D正确。
故选：D。
二、非选择题（本题包括12小题，共60分）
13．（4分）可燃冰在我国储量丰富，它是一种固态晶体，在常温常压下会迅速升华为气态。若某次开采出来的可燃冰热值为1×1010J/m3，0.01m3的这种可燃冰完全燃烧后会放出 1×108 J的热量，这些热量的84%被水吸收后，可以将 250 kg的20℃的水升温80℃。可燃冰燃烧时，将 化学 能转化为 内 能。
【答案】1×108；250；化学；内。
【解答】解：（1）0.01m3的可燃冰完全燃烧释放的热量：
Q放＝Vq＝8.01m3×1×1010J/m2＝1×108J，
水吸收的热量：Q吸＝ηQ放＝84%×3×108J＝8.8×107J，
由Q吸＝cmΔt可得加热水的质量：
m＝＝＝250kg；
（2）可燃冰在燃烧时，将化学能转化为内能。
故答案为：7×108；250；化学；内。
14．（2分）如图为国产某款无人机。夜晚，电池给无人机供电，先接通照明系统、再接通动力系统升空 并 联。供电过程中，电池相当于电路中的 电源 （选填“电源”或“用电器”）。
【答案】并；电源。
【解答】解：夜晚，无人机先接通照明系统，说明照明系统和动力系统可以独立工作；
电池供电的过程中，是化学能转化为电能。
故答案为：并；电源。
15．（4分）如图甲，小明用相同的酒精灯分别给水和某种液体加热，以探究水和这种液体的吸热能力。（酒精的热值是3.0×107J/kg）
（i）本实验需要用到天平这一测量工具，目的是 控制不同物质的质量相同 。
（2）加热10min，水吸收的热量 等于 （选填“大于”、“小于”或“等于”）液体吸收的热量。
（3）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象，如图乙。由图象可知 1.68×103 J/（kg•℃）。
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是 6.0×105 J。
【答案】（1）控制不同物质的质量相同；（2）等于；（3）1.68×103；（4）6.0×105。
【解答】解：（1）本实验需要用到天平这一测量工具，目的是：控制不同物质的质量相同；
（2）加热10min，水吸收的热量等于液体吸收的热量；
（3）使相同质量的不同物质升高相同的温度，比较加热时间，温度由68℃，水用时25min，＝＝＝，解得c液体＝4.68×103J/（kg•℃）；
（4）若本实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是：
Q放＝mq酒＝0.02kg×2.0×107J/kg＝8.0×105J。
故答案为：（1）控制不同物质的质量相同；（2）等于6；（4）6.0×104。
16．（5分）小明同学在“探究串联电路的电压规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 调零 。
（2）实验中应选择 不同 规格的小灯泡L1、L2连接电路，将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB、UBC、UAC，合理更换器材重做上述实验，并将测得的数据记录在表格中。
该同学进行3次实验的主要目的是为了 寻找普遍规律 （选填“寻找普遍规律”或“减小实验误差”）。
（3）小明为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，这个方法 不能 （选填“能”或“不能”）测出L2两端的电压，理由是 电压表正负接线接反了 。
【答案】（1）调零；（2）不同；寻找普遍规律；（3）不能；电压表正负接线接反了。
【解答】解：（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是调零。
（2）为得出普遍性的结论，实验中应选择不同规格的小灯泡；
（3）已测出L1两端的电压，与B相连的为电压表正接线柱，小明为了节省时间，在测L2两端的电压时，电压表所接的B接点不动，并把接线改接到C接点上3两端的电压，理由是电压表正负接线接反了。
故答案为：（1）调零；（2）不同；（3）不能。
17．（3分）如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置。通电前，A、B两个U形管内的液面相平，通电一定时间后1、R2的电流分别为I1、I2，则：
（1）正确连接电路，通电后I1 ＞ I2（选填“＞”、“＝”、“＜”）。
（2）通电一定时间后，观察实验现象，发现 B 管中的液面高度差较小（选填“A”、“B”）。
（3）通过比较两个U形管内的液面的高度差来判断电流通过导体时产生热量的多少，运用的实验方法是 转换法 。
【答案】（1）＞；（2）B；（3）转换法。
【解答】解：（1）装置中，右侧两电阻并联后再与左侧电阻串联，根据并联和串联电路电流的规律，即通电后I1＞I2；
（2）通电一定时间后，因I6＞I2，容器内两电阻和通电时间相同，根据Q＝I2Rt可在可知，左侧容器内电阻产生的热量多，发现B管中的液面高度差较小；
（3）通过比较两个U形管内的液面的高度差来判断电流通过导体时产生热量的多少，运用的实验方法是转换法。
故答案为：（1）＞；（2）B。
18．（6分）在探究“电流与电阻关系”的实验中，使用的电源为两节新干电池。可供选择的定值电阻分别为1Ω、2Ω、5Ω、10Ω、15Ω、20Ω，50Ω
（1）如图所示，甲图为实验电路，图中有一根导线接错了，并补画出正确的那根导线（导线不允许交叉）。
（2）电路改正后，选择了其中的三个电阻进行了三次实验，在第二次实验中电流表示数如图乙所示
（3）通过上表中的数据，可以得出结论：导体两端的电压一定时， 通过导体的电流与导体的电阻成反比 。
（4）根据上表数据及相关已知条件计算，三次实验中，滑动变阻器连入电路的最大阻值为 10 Ω。
（5）在上述三次实验的基础上继续增加实验的次数，但不能被选用的电阻为 1Ω、50Ω 。
【答案】（1）如图所示：
（2）0.20；
（3）通过导体的电流与导体的电阻成反比；
（4）10；
（5）1Ω、50Ω。
【解答】解：（1）由图甲可知，电压表测量电源电压，电压表应该测量定值电阻两端电压，应该连接到定值电阻右端
（2）分别将5Ω、20Ω的电阻接入电路，保持电压表的示数不变，由I＝，定值电阻两端的电压：U＝IR5＝6.40Ax5Ω＝2V，在第二次实验中电流表示数如乙图所示＝＝0.20A；
（3）通过上表中的数据可以发现，电流与电阻的乘积是个定值，电阻的阻值变大，通过导体的电流与导体的电阻成反比；
（4）定值电阻两端的电压保持2V不变，电源为两节新干电池，当定值电阻最大时，根据串联电路中通过各用电器的电流相等可得，＝，即滑＝10Ω；
（5）定值电阻两端电压恒为5V，当定值电阻阻值R1＝1Ω时，电路中的电流最大，Imax＝＝＝5A，故1Ω的电阻不能用；
根据串联分压可知，定值电阻的阻值越大，滑动变阻器的最大阻值为15Ω，由＝＝＝30Ω，定值电阻的最大阻值为30Ω。
故答案为：（1）如图所示：
（2）0.20；
（3）通过导体的电流与导体的电阻成反比；
（4）10；
（5）6Ω、50Ω。
19．（10分）甲图是某种型号的家用踢脚线取暖器，冷空气从进风框B进入取暖器内部被加热，热空气会从出风框A散出。乙图是它的简化电加热原理图，手动控制开关可实现多档温度调节。已知R1＞R2，电加热部分的参数如表格所示。
（1）如图甲，电流通过铝片时发热是通过 做功 方式改变的。
（2）如图乙，该取暖器可实现 三 档温度调节。当取暖器倾倒，倾倒开关断开切断电路，取暖器停止工作 S （选填“S”、“S1”或“S2”）。
（3）请计算电阻R1的大小和高温挡工作时的功率。
（4）断开家里其它用电器，取暖器单独以高温挡连续工作0.5小时，则电能表铝盘会转多少圈？（使用图丙所示的电能表计量耗电）
【答案】（1）做功；
（2）三；S；
（3）电阻R1的大小60.5Ω，高温挡工作时的功率为2400W；
（4）电能表铝盘会转720圈。
【解答】解：（1）如图甲，电流通过铝片时发热是通过做功方式改变的；
（2）由电路图知，只闭合开关S、S1时，电路中只有定值电阻R1接入电路，只闭合开关S、S5时，电路中只有定值电阻R2接入电路，闭合开关S、S1、S4时，两电阻并联1＞R2，所以该取暖器可实现三档温度调节；
当取暖器倾倒，倾倒开关断开切断电路，据此判断：倾倒开关是S；
（3）由于R3＞R2，且并联电路的总电阻小于任何一个分电阻，所以只有定值电阻R1接入电路时处于低温挡，只有定值电阻R2接入电路时处于中温挡，两电阻并联时处于高温挡；
只有定值电阻R1接入电路时处于低温挡，即P1＝P低温＝800W，
电阻R5的大小为：
R1＝＝＝60.5Ω；
只有定值电阻R2接入电路时处于中温挡，
中温挡的功率为：
P中温＝＝＝1600W，
高温挡的功率为：
P高温＝P低温+P中温＝800W+1600W＝2400W；
（4）断开家里其它用电器，取暖器单独以高温挡连续工作5.5小时消耗的电能为：
W＝P高温t＝2400×10﹣3kW×2.5h＝1.6kW•h，
电能表铝盘转过的圈数：
n＝NW＝600r/（kW•h）×1.2kW•h＝720r。
故答案为：（1）做功；
（2）三；S；
（3）电阻R7的大小60.5Ω，高温挡工作时的功率为2400W；
（4）电能表铝盘会转720圈。实验次数
UAB/V
UBC/V
UAC/V
1
2.0
2.4
4.5
2
2.4
2.1
4.5
3
1.5
3.0
4.5
实验序号
电阻R/Ω
电流I/A
1
5
0.40
2
10

3
20
0.10
额定电压
220V
发热方式
铝片发热
低温挡
800W
净重
8kg
R2
30.25Ω
实验次数
UAB/V
UBC/V
UAC/V
1
2.0
2.4
4.5
2
2.4
2.1
4.5
3
1.5
3.0
4.5
实验序号
电阻R/Ω
电流I/A
1
5
0.40
2
10
0.20
3
20
0.10
额定电压
220V
发热方式
铝片发热
低温挡
800W
净重
8kg
R2
30.25Ω
