20，陕西省西安市长安区2023-2024学年八年级上学期期末考试物理试题
展开
这是一份20，陕西省西安市长安区2023-2024学年八年级上学期期末考试物理试题，共20页。试卷主要包含了本试卷分为第一部分，领到试卷和答题卡后，请用0，0cm﹣50等内容，欢迎下载使用。

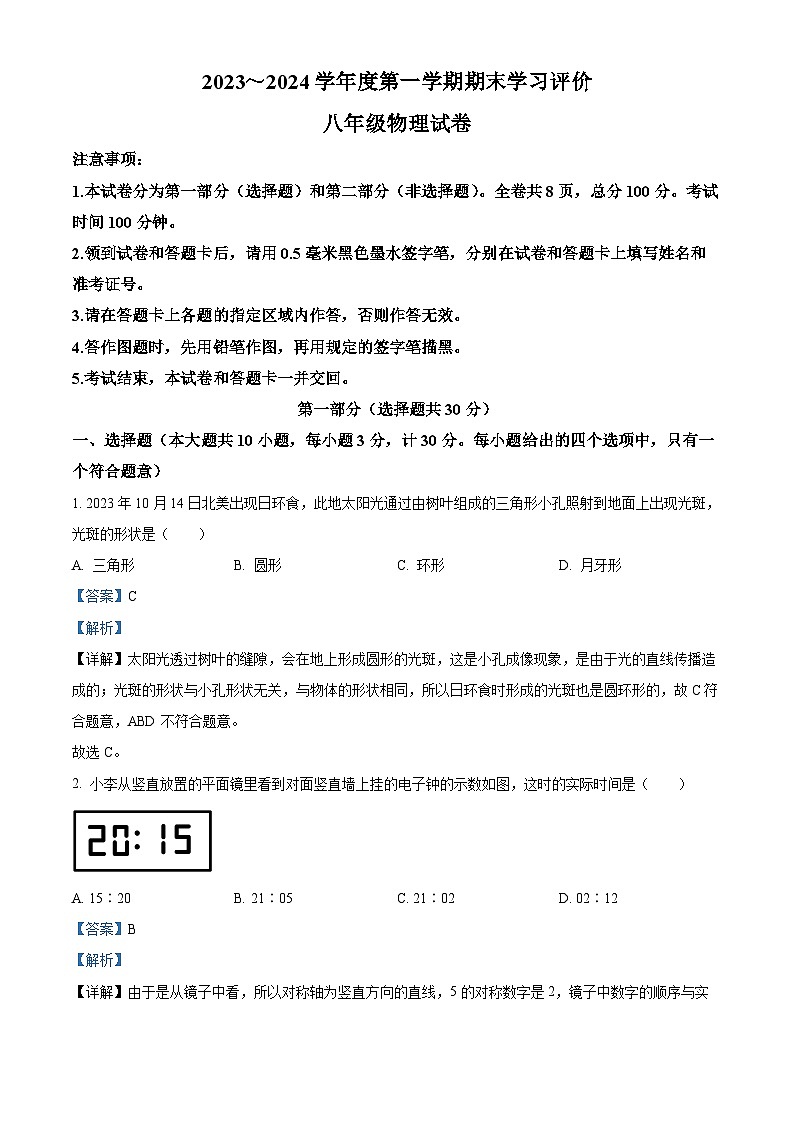

注意事项：
1.本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共8页，总分100分。考试时间100分钟。
2.领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准考证号。
3.请在答题卡上各题的指定区域内作答，否则作答无效。
4.答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5.考试结束，本试卷和答题卡一并交回。
第一部分（选择题共30分）
一、选择题（本大题共10小题，每小题3分，计30分。每小题给出的四个选项中，只有一个符合题意）
1. 2023年10月14日北美出现日环食，此地太阳光通过由树叶组成的三角形小孔照射到地面上出现光斑，光斑的形状是（ ）
A. 三角形B. 圆形C. 环形D. 月牙形
【答案】C
【解析】
【详解】太阳光透过树叶的缝隙，会在地上形成圆形的光斑，这是小孔成像现象，是由于光的直线传播造成的；光斑的形状与小孔形状无关，与物体的形状相同，所以日环食时形成的光斑也是圆环形的，故C符合题意，ABD不符合题意。
故选C。
2. 小李从竖直放置的平面镜里看到对面竖直墙上挂的电子钟的示数如图，这时的实际时间是（ ）
A. 15∶20B. 21∶05C. 21∶02D. 02∶12
【答案】B
【解析】
【详解】由于是从镜子中看，所以对称轴为竖直方向的直线，5的对称数字是2，镜子中数字的顺序与实际数字顺序相反，故这时的时刻应是21∶05，故B符合题意，ACD不符合题意。
故选B。

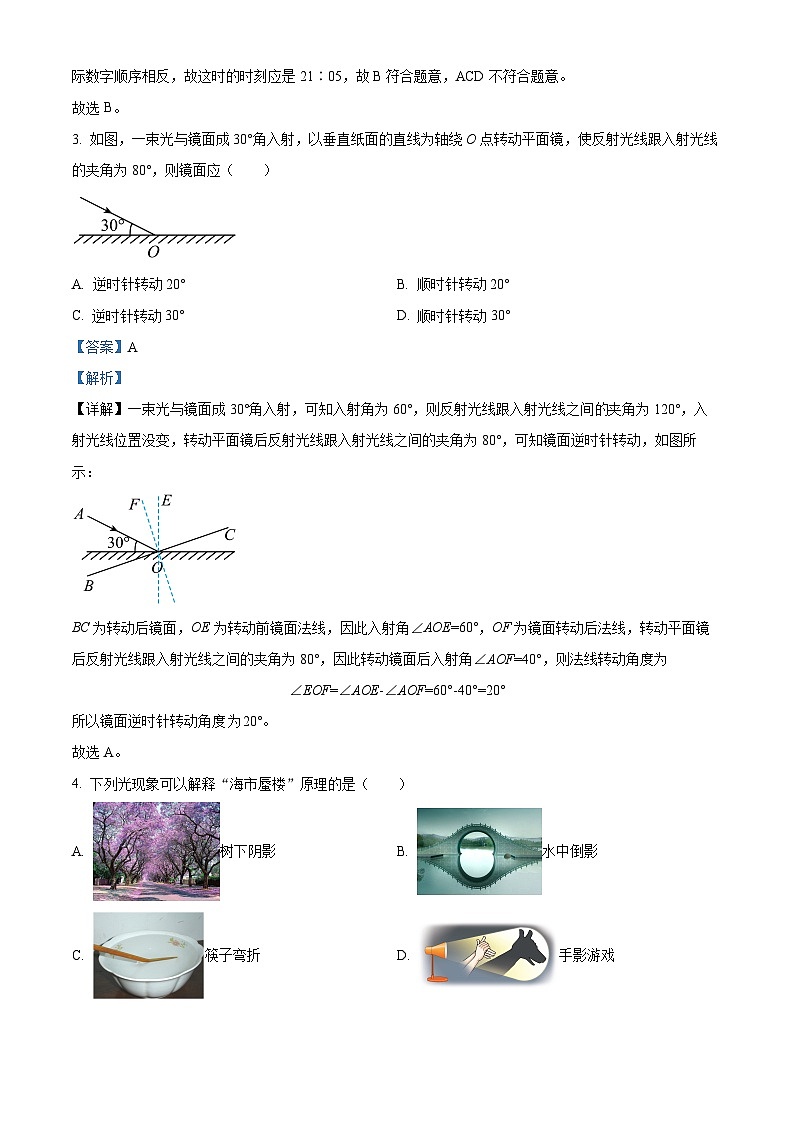

3. 如图，一束光与镜面成30°角入射，以垂直纸面的直线为轴绕O点转动平面镜，使反射光线跟入射光线的夹角为80°，则镜面应（ ）
A. 逆时针转动20°B. 顺时针转动20°
C. 逆时针转动30°D. 顺时针转动30°
【答案】A
【解析】
【详解】一束光与镜面成30°角入射，可知入射角为60°，则反射光线跟入射光线之间夹角为120°，入射光线位置没变，转动平面镜后反射光线跟入射光线之间的夹角为80°，可知镜面逆时针转动，如图所示：
BC为转动后镜面，OE为转动前镜面法线，因此入射角∠AOE=60°，OF为镜面转动后法线，转动平面镜后反射光线跟入射光线之间的夹角为80°，因此转动镜面后入射角∠AOF=40°，则法线转动角度为
∠EOF=∠AOE-∠AOF=60°-40°=20°
所以镜面逆时针转动角度20°。
故选A。
4. 下列光现象可以解释“海市蜃楼”原理的是（ ）
A. 树下阴影B. 水中倒影
C. 筷子弯折D. 手影游戏
【答案】C
【解析】
【详解】海市蜃楼是由于空气不均匀，产生的折射现象。
A．树下阴影是树的影子，是光的直线传播现象，故A不符合题意；
B．水中倒影属于平面镜成像，原理是光的反射。故B不符合题意；
C．筷子好像在水面处折断了是光在空气与水的界面发生了折射，是光的折射现象。故C符合题意；
D．手影游戏利用的是光在同种均匀介质中沿直线传播，故D不符合题意。
故选C。

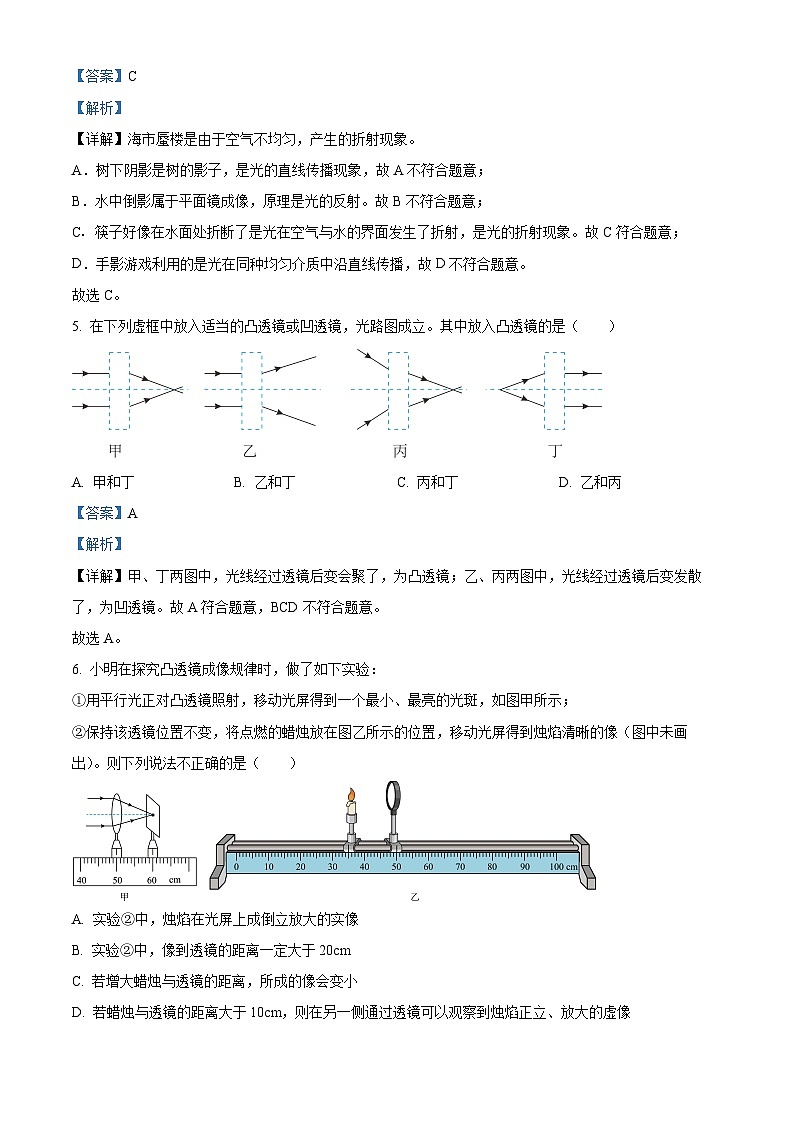

5. 在下列虚框中放入适当的凸透镜或凹透镜，光路图成立。其中放入凸透镜的是（ ）
A. 甲和丁B. 乙和丁C. 丙和丁D. 乙和丙
【答案】A
【解析】
【详解】甲、丁两图中，光线经过透镜后变会聚了，为凸透镜；乙、丙两图中，光线经过透镜后变发散了，为凹透镜。故A符合题意，BCD不符合题意。
故选A。
6. 小明在探究凸透镜成像规律时，做了如下实验：
①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；
②保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。则下列说法不正确的是（ ）
A. 实验②中，烛焰在光屏上成倒立放大的实像
B. 实验②中，像到透镜的距离一定大于20cm
C. 若增大蜡烛与透镜的距离，所成的像会变小
D. 若蜡烛与透镜的距离大于10cm，则在另一侧通过透镜可以观察到烛焰正立、放大的虚像
【答案】D
【解析】
【详解】AB．由①可知，平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是
f＝60.0cm﹣50.0cm＝10.0cm
实验②中，此时物距
u＝50cm﹣35cm＝15cm
大于一倍焦距，小于二倍焦距，根据
2f＞u＞f
v＞2f
即像距大于20cm，成倒立、放大的实像，故AB正确，不符合题意；
C．若增大蜡烛与透镜的距离，此时物距增大，根据凸透镜成实像时，物远像近像变小可知，所成的像会变小，故C正确，不符合题意；
D．若蜡烛与透镜的距离大于10cm，即物距大于一倍焦距，小于二倍焦距，根据
2f＞u＞f
成倒立、放大的实像，当蜡烛与透镜的距离小于10cm，才能在另一侧通过透镜可以观察到烛焰正立、放大的虚像。故D错误，符合题意。
故选D。
7. 下列关于图中所示光学现象的描述或解释正确的是（ ）
A. 图甲中，小孔成的是倒立的虚像
B. 图乙中，人配戴的凹透镜可以矫正近视眼
C. 图丙中，白光通过三棱镜主要分解成红、绿、蓝三色光
D. 图丁中，漫反射的反射光线杂乱无章不遵循光的反射定律
【答案】B
【解析】
【详解】A．小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，故A错误；
B．近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，故B正确；
C．白光由七色光组成，白光通过三棱镜要分解成红、橙、黄、绿、蓝、靛、紫七色光，故C错误；
D．只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，故D错误。
故选B。
8. 2023年9月30日，杭州第19届亚运会田径男子100米决赛，中国选手谢震业以9秒97的成绩夺得冠军。如图是跑步比赛的情景，下列说法正确的是（ ）
A. 谢震业在比赛过程中做匀速直线运动
B. 猎豹奔跑速度可达100km/h，比谢震业比赛时的平均速度小
C. 观众是通过“相同路程比较时间”的方式判断运动快慢的
D. 裁判员是通过“相同路程比较时间”的方式判断运动快慢的
【答案】D
【解析】
【详解】A．谢震业在比赛过程中起步速度较慢，然后加速运动，整个过程中不是匀速直线运动，故A错误；
B．猎豹奔跑速度可达100km/h，谢震业比赛时的平均速度
猎豹奔跑速度比谢震业比赛时的平均速度大，故B错误；
C．观众在相同时间，看到谁跑在最前面，谁的速度快，是通过“相同时间比较路程”的方式判断运动快慢的，故C错误；
D．裁判员是通过跑完全程100m，谁的时间最少，谁最快，是通过“相同路程比较时间”的方式判断运动快慢的，故D正确。
故选D。
9. 我国运动员全红婵，在2023年世界泳联跳水世界杯西安站女子单人10米跳台预赛中，出色地完成了“207C”动作。将其下落阶段中一段运动简化为直线运动，其中A、B、C、D四点是她下落过程中的四个位置，相邻两点间的时间间隔为，距离如图所示。关于全红婵在此段运动过程中，下列说法正确的是（ ）
A. 在AC段做匀速直线运动B. 经过C点的速度为
C. 在AC段的平均速度为D. 在AD段的平均速度为
【答案】C
【解析】
【详解】A．全红蝉通过AB段、BC段用时均为0.5s但通过的路程分别为1.25m、3.75m，在相等时间内通过的路程不相等，因此全红蝉在AC段没有做匀速直线运动，故A错误；
BC．全红蝉在AC段的路程为
AC段的平均速度为
全红蝉在AC段在相等时间内通过的路程越来越长，因此全红蝉在AC段做的是加速运动，经过C点的速度为AC段最大速度，大于5m/s，故B错误，C正确；
D．全红蝉在AD段的平均速度为
故D错误
故选C。
10. 如图所示为显微镜和天文望远镜的示意图，关于两种仪器下列说法错误的是（ ）
A. 显微镜的物镜相当于投影仪B. 天文望远镜的物镜相当于照相机
C. 显微镜的目镜是凹透镜D. 天文望远镜的目镜是凸透镜
【答案】C
【解析】
【详解】AC．显微镜的目镜和物镜都是凸透镜，目镜相当于放大镜，成正立的放大的虚像，物镜相当于投影仪，成倒立的放大的实像，故A正确，C错误，故A不符合题意，C符合题意；
BD．天文望远镜的目镜和物镜都是由凸透镜组成，目镜相当于放大镜，成正立的放大的虚像，物镜相当于照相机，成倒立缩小的实像，故BD正确，故BD不符合题意。
故选C。
第二部分（非选择题：共70分）
二、填空题（本大题共10小题，每空1分，计30分）
11. “创新”实验小组的同学们自制了“针孔”照相机，在外套简的一端蒙上带孔的黑纸（图-1），在内套筒（略小）的一端蒙上塑料薄膜当光屏（图-2），把内套筒装入外套筒中（图-3）。使用“针孔”照相机时，小孔对着___________（选填“明亮的室外”或“较暗的室内”），在光屏上成的是物体___________（选填“正立”或“倒立”）的实像，把内套筒远离小孔，看到的像___________（选填“变大”、“变小”或“不变”）。
【答案】 ①. 明亮的室外 ②. 倒立 ③. 变大
【解析】
【详解】[1][2][3]使用针孔照相机时，小应孔对着较亮的光源使成像清晰，所以应对着明亮的室外，塑料薄膜在暗室内，让光线通过小孔进入筒内，在塑料薄膜上形成倒立的实像；把内套筒远离小孔，像距变大，根据数学知识可知，看到的像变大。
12. 连江县“含光廊桥”是目前为止全省最长的人行廊桥。廊桥的设计采用上承式仿古木廊桥，举目远眺，敖江两岸风光一览无余。桥下水深为，中间阁楼为两层设计，楼顶距离水面，则楼顶的“倒影”距离水面________m；若江水上涨了，则该楼顶与其对应的“倒影”相距________m；“倒影”的大小将________（选填“变大”“变小”或“不变”）。
【答案】 ①. 24 ②. 47 ③. 不变
【解析】
【详解】[1]倒影属平面镜成像现象，根据平面镜成像特点可知，像距与物距相等，已知楼顶距离水面（物距）24m，所以该“倒影”距离水面（像距）也为24m。
[2]若江水上涨0.5m，此时楼顶距离水面（物距）
24m-0.5m=23.5m
该“倒影”距离水面（像距）也为23.5m。则楼顶与其对应的“倒影”相距
23.5m+23.5m=47m
[3]根据平面镜成像特点可知，物体在平面镜中成虚像，并且像与物体大小相等，像的大小将不变。
13. 一束光线与平面镜成60°角射到镜面上，此时反射角是__________度；若太阳光垂直射向镜面，则反射角为__________度；若入射角增大20°，则反射光线与入射光线的夹角改变了__________度。
【答案】 ①. 30 ②. 0 ③. 40
【解析】
【详解】[1]入射角使入射光线与法线的夹角，一束光线与平面镜成60°角射到镜面上，此时入射角是
90°-60°=30°
[2]若太阳光垂直射向镜面，入射角等于0°，反射角等于入射角，则反射角为0°。
[3]若入射角增大20°，反射角也增大20°，则反射光线与入射光线的夹角改变了
20°+20°=40°
14. 如图所示，光线射到空气与玻璃的分界面上，其中__________是入射光线（请用字母表示），折射角为__________度，如果入射角减小，折射角将__________（选填“增大”或“减小”）。
【答案】 ①. CO ②. 60 ③. 减小
【解析】
【详解】[1][2]在光的反射时，反射角等于入射角，且反射光线和入射光线分居在法线两侧，光在折射时，折射光线和入射光线分居在法线的两侧，所以根据图中线的位置可知，CO是入射光线，OB是反射光线，OA是折射光线，入射角为
90°-60°=30°
折射角为
∠AOX=60°
[3]如果入射角减小，入射光线向法线靠拢，则折射角将减小。
15. 图所示的透镜中属于凹透镜的有_______（选填字母）；极少数游客在山上游玩时随意丢弃玻璃瓶，这样做可能引起山林火灾。这是因为盛有水的瓶子相当于_______（选填“凸”或“凹”）透镜，对光线有_______作用，阳光经折射后，可能引燃枯叶。
【答案】 ①. b、c ②. 凸 ③. 会聚
【解析】
【详解】[1]中间薄边缘厚的透镜叫凹透镜。在如图所示的透镜中，b、c中间薄边缘厚属于凹透镜。
[2]纯净水瓶内有水，容易形成中间厚边缘薄的水凸透镜，即盛有水的瓶子相当于凸透镜。
[3]凸透镜又叫会聚透镜对光线有会聚作用，阳光经凸透镜折射后会形成温度比较高的光点，容易点燃枯叶，发生火灾。
16. 去年的世界杯上使用了VAR（视频助理裁判技术），利用摄像机镜头跟踪运动员和足球。摄像机镜头是______ （选填“凸透”或者“凹透”）镜，足球通过摄像机镜头成一个倒立______ 的像（选填“放大”或“缩小”），运动员射门时，足球向球门框上的镜头靠近的过程中，摄像机中足球的像将______ （选填“变大”、“不变”或者“变小”）。
【答案】 ①. 凸透 ②. 缩小 ③. 变大
【解析】
【详解】[1][2][3]由于摄像机镜头相当于一个凸透镜，根据物距和像距的关系可知，足球通过摄像机镜头成倒立、缩小的实像；足球向门框上镜头靠近的过程中，物距变小，像距变大，像变大。
17. 如图是人眼与鱼眼的结构示意图。人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个______透镜；我们观察发现，鱼眼晶状体的形状比人眼更加凸一些，折光能力会更强一些，如果人眼的晶状体像鱼这样，观察远处物体的像将成在视网膜的______面，若要看清远处的物体，应该配戴______透镜来进行矫正。
【答案】 ①. 凸 ②. 前 ③. 凹
【解析】
【详解】[1]凸透镜中间厚，边缘薄，晶状体和角膜符合凸透镜的结构特点，故相当于一个凸透镜。
[2]如果人眼的晶状体像鱼这样，折光能力会更强一些，就会使得光线会聚更早，成像在视网膜前。
[3]要看清远处物体，则需要将光线发散一些，故可以佩戴凹透镜进行矫正。
18. 如图所示是人们在实验室常用的几种测量仪器，请完成下列填空。
（1）图甲为用刻度尺测量一物块的长度，物块的长度为___________cm；
（2）图乙中温度计的读数为___________℃；
（3）图丙中秒表的读数为___________s。
【答案】 ①. 1.85 ②. ③. 337.5
【解析】
【详解】[1]刻度尺上1cm之间有10个小格，所以刻度尺的分度值为0.1cm，物体左侧与0刻线对齐，右侧在1.8cm和1.9cm中间，所以长度1.85cm。
[2]图乙中温度计10℃又分成10个小刻度，故分度值为1℃，温度计的示数越往下越大，表示零下，所以读数为。
[3]小圈在5和6之间，偏向6，读5min，大圈读较大的数，为37.5s，所以时间为5min37.5s，即337.5s。
19. 甲、乙、丙三辆小车同时、同地向东开始运动，它们运动的图像如图所示，由图像可知：
（1）运动速度相同两辆小车分别是___________和___________；
（2）若以乙车为参照物，则丙车___________；（选填“静止”、“向东运动”或“向西运动”）。
【答案】 ①. 甲 ②. 乙 ③. 向西运动
【解析】
【详解】（1）[1][2]从左图可以知道，甲车的速度时刻保持4m/s不变；通过乙图象知道，乙在2s时间内通过了8m的路程，其速度为
丙在4s的时间内通过了4m的速度，其速度为
故甲乙两车速度相同。
（2）[3]因为甲、乙、丙三辆小车同时、同地向东运动，速度相同是甲和乙，大于丙的速度，所以以乙车为参照物，丙车向西运动。
20. 我们常用“频闪照片”来研究物体的运动，如图记录了甲、乙两球分别从a处竖直下落到b处的过程中每隔1s所处的位置。该照片显示乙球做__________运动，甲、乙两球在此过程中的平均速度较快的是________。若甲、乙两球按照此规律运动，乙球运动到b处以后，以甲球为参照物，乙球将__________（选填“竖直向上运动”“竖直向下运动”或“静止”）。
【答案】 ①. 匀速直线 ②. 甲球 ③. 竖直向上运动
【解析】
【详解】[1]观察乙球从a处竖直下落到b处的过程中每隔1s所处的位置，发现相同的时间内，小球运动的距离相同，故小球做匀速直线运动。
[2]从a处竖直下落到b处的过程，运动的路程大致相同，而甲只用了3s，乙球需要5s，故甲球运动的速度大于乙球运动的速度。
[3]甲球运动的速度大于乙球运动的速度，以甲球为参照物，乙球将远离甲球，故乙球将竖直向上运动。
三、作图题（每小题2分，计6分）
21. 图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
【分析】
【详解】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
22. 一束光由空气射向玻璃表面，请在图中画出法线和玻璃中的折射光线。
【答案】
【解析】
【详解】过入射点作与两种介质的界面垂直的虚线即为法线，光从空气斜射入玻璃时要发生折射，折射光线靠近法线，折射角小于入射角，故作图如下：
23. 把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图。
【答案】
【解析】
【详解】折射光线过折射点和像点，入射光线过发光点和折射点，如下图所示：
四、实验题（第24小题7分、第25小题4分、第26小题8分、第27小题5分，计24分）
24. 如图所示是“测量小车的平均速度”的实验装置，实验时让小车从斜面的A点由静止滑下，分别测出小车到达B点和C点的时间
（1）该实验原理是_________。实验开始前，应将斜面以较小的倾角放置，目的是增加小车运动的__________（选填“距离”或“时间”）；
（2）实验时让小车从斜面上同一位置__________（选填“静止”或“运动”）释放，当小车运动到斜面底端C处时被挡板挡住，挡板的作用是为了便于测量__________；
（3）小车在AC段的平均速度vAC＝__________m/s；
（4）通过分析图中所给信息可以判断：小车从斜面顶端运动到底端的过程中__________（选填“是”或“不是”）做匀速直线运动；
（5）实验中，如果小车过了A点才开始计时，则测得的平均速度vAC会偏__________（选填“大”或“小”）。
【答案】 ①. v＝ ②. 时间 ③. 静止 ④. 时间 ⑤. 0.16 ⑥. 不是 ⑦. 大
【解析】
【详解】（1）[1]测出物体在斜面上运动的路程和相应的时间，用公式计算出物体运动过程中的平均速度。
[2]实验开始前，应将斜面以较小的倾角放置，延长小车在斜面上运动的时间，目的是增加小车运动的时间，减少测量时间的误差。
（2）[3]本实验需要多次测量，以减小实验误差，故需要让小车每次从斜面上同一位置由静止释放。
[4]当小车运动到斜面底端C处时被挡板挡住，小车滑下到撞击挡板所用的时间，即为小车从开始下滑位置到达C点所用的时间，故是为了便于测量时间。
（3）[5]由图读数可知，小车经过AC段的路程为
小车在AC段所用时间为5s，故小车在AC段的平均速度
（4）[6]通过分析图中所给信息可知，B为AC的中点，小车通过AB、BC的时间分别为3秒和2秒，由可知小车从斜面顶端运动到底端的过程中不是做匀速直线运动。
（5）[7]实验中，如果小车过了A点才开始计时，则测量时间偏小，根据可知测得的平均速度vAC会偏大。
25. 在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
（1）图中的折射角大小为___________；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角___________（选填“>”、“=”或“<”）入射角；
（3）现在要探究光的折射现象中光路是否可逆，具体的操作是___________，如果看到___________现象，就可证明光路是可逆的。
【答案】 ①. 80° ②. > ③. 让入射光沿光路2射入 ④. 折射光从光路1射出
【解析】
【详解】（1）[1]由图可知，光束1是入射光，光束3是反射光，光束2是折射光。光束1和3中间所夹的直线为法线，与玻璃砖底面一致的直线为界面，折射光线与法线的夹角为折射角，则折射角为80°。
（2）[2]由图可知，反射角约为40°，由光的反射定律可知，反射角等于入射角，则入射角为40°，因此折射角大于入射角。
（3）[3][4]要探究光的折射现象中光路是否可逆，则只需让入射光沿折射光（光路2）入射到玻璃砖，若看到折射光沿光路1射出，就能说明折射现象中光路是可逆的。
26. 为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是___________，本实验中用到了等效替代法.具体体现在_________；
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在___________（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将___________（选填“变大”“不变”或“变小”）；
（4）在实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学还能观察到蜡烛的像吗？
答：___________；你的理由______________________；
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，你认为原因可能是___________；
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是_________（选填字母代号）
A.蜡烛成像仍在B处 B.蜡烛成像在B处右侧 C.蜡烛无法通过玻璃板成像
【答案】 ①. 便于确定像的位置 ②. 用没有点燃的B蜡烛与A的像重合 ③. A ④. 不变 ⑤. 能 ⑥. 见解析 ⑦. 可能玻璃板和桌面不垂直 ⑧. A
【解析】
【详解】（1）[1]玻璃板有透光性，平板玻璃既能成像，又能看到玻璃板后的物体，便于确定像的位置，小芳用玻璃板代替平面镜的目的是便于确定像的位置；
[2]本实验中用到的等效替代法具体体现在用未点燃的蜡烛替代平面镜前蜡烛，与平面镜前的蜡烛的像进行比较。
（2）[3]平面镜成的像是由于光的反射形成的，小芳应在A蜡烛一侧观察玻璃板中的像。
（3）[4]平面镜成的像与物大小相等，当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将不变。
（4）[5][6]由于平面镜成的像是由玻璃板反射光线的反向延长线会聚而成的，玻璃板后并没有成像光线，所以，在实验中，有同学用一张白纸挡在玻璃板和像之间，该同学能观察到蜡烛的像。
（5）[7]实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，原因可能是玻璃板与桌面没有垂直，像不在桌面内。
（6）[8]平面镜成的像与物关于镜面对称，由图知道，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，因蜡烛A的位置不变，对称面的位置不变，故蜡烛成像仍在B处，故选A。
27. 亮亮做“探究凸透镜成像规律”实验：
（1）调整实验器材高度时，蜡烛_______（选填“需要”或“不需要”）点燃；
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成放大像的是图_______（选填“甲”或“乙”）；
（3）该凸透镜的焦距范围是________；
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向右移动，光屏上再次出现清晰的像，则所加镜片可以矫正图________（选填“丙”或“丁”）的视力缺陷，这个镜片是_______透镜（选填“凸”或“凹”）。
【答案】 ①. 需要 ②. 乙 ③. ④. 丙 ⑤. 凹
【解析】
【详解】（1）[1]进行凸透镜成像实验时，烛焰、 凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
（2）[2]凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像。
（3）[3]甲图，凸透镜成倒立、缩小的实像，当
成倒立缩小的实像
由①②解得
乙图
成倒立放大的实像
由④⑤解得
由③⑥得
（4）[4][5]丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正；丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正；在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丙图，这个镜片是凹透镜。
五、计算题（第28题10分，计10分）
28. 假期里，小明一家人去昆明探亲。一家人先驾驶小汽车到楚雄站，然后乘坐动车去昆明，小汽车行驶途中小明观察到路旁的交通标志牌如图所示，并查阅到大理到广州南的D3844次列车部分时刻表如表所示，小明通过电子表测量出爸爸从标志牌驾驶小汽车到达楚雄站的时间为15min。
（1）请通过计算判断小明爸爸驾驶的小汽车是否超速行驶；
（2）求D3844次列车从楚雄站行驶到昆明南站的平均速度（结果保留一位小数）；
（3）若D3844次列车长度为200m，以20m/s的速度通过一座长1800m的大桥，需要多长时间。
【答案】（1）小汽车不超速；（2）138.7km/h；（3）100s
【解析】
【详解】解：（1）由交通标志牌可知，从标志牌到楚雄站的路程为s1=10km，所用时间为
小明爸爸驾驶的小汽车的速度为
因为40km/h<60km/h，所以小明爸爸驾驶的小汽车不超速。
（2）D3844次列车从楚雄站行驶到昆明南站的时间为
由列车时刻表可知，D3844次列车从楚雄站行驶到昆明南站的里程为
s2=356km-148km=208km
D3844次列车从楚雄站行驶到昆明南站的平均速度为
（3）已知列车的速度v3=20m/s，列车完全通过大桥的路程为
s3=L桥+L车=1800m+200m=2000m
由可得：该列车完全通过大桥需要运行时间为
答：（1）小明爸爸驾驶的小汽车不超速；
（2）D3844次列车从楚雄站行驶到昆明南站的平均速度为138.7km/h；
（3）D3844次列车长度为200m，以20m/s的速度通过一座长1800m的大桥，需要100s。站名
到达时间
开车时间
里程/km
大理
起始站
10∶06
0
楚雄
11∶24
11∶26
148
禄丰南
11∶52
11∶54
229
昆明南
12∶56
13∶02
356
广州南
21∶26
终点站
1639
注意事项：
1.本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共8页，总分100分。考试时间100分钟。
2.领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准考证号。
3.请在答题卡上各题的指定区域内作答，否则作答无效。
4.答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5.考试结束，本试卷和答题卡一并交回。
第一部分（选择题共30分）
一、选择题（本大题共10小题，每小题3分，计30分。每小题给出的四个选项中，只有一个符合题意）
1. 2023年10月14日北美出现日环食，此地太阳光通过由树叶组成的三角形小孔照射到地面上出现光斑，光斑的形状是（ ）
A. 三角形B. 圆形C. 环形D. 月牙形
【答案】C
【解析】
【详解】太阳光透过树叶的缝隙，会在地上形成圆形的光斑，这是小孔成像现象，是由于光的直线传播造成的；光斑的形状与小孔形状无关，与物体的形状相同，所以日环食时形成的光斑也是圆环形的，故C符合题意，ABD不符合题意。
故选C。
2. 小李从竖直放置的平面镜里看到对面竖直墙上挂的电子钟的示数如图，这时的实际时间是（ ）
A. 15∶20B. 21∶05C. 21∶02D. 02∶12
【答案】B
【解析】
【详解】由于是从镜子中看，所以对称轴为竖直方向的直线，5的对称数字是2，镜子中数字的顺序与实际数字顺序相反，故这时的时刻应是21∶05，故B符合题意，ACD不符合题意。
故选B。
3. 如图，一束光与镜面成30°角入射，以垂直纸面的直线为轴绕O点转动平面镜，使反射光线跟入射光线的夹角为80°，则镜面应（ ）
A. 逆时针转动20°B. 顺时针转动20°
C. 逆时针转动30°D. 顺时针转动30°
【答案】A
【解析】
【详解】一束光与镜面成30°角入射，可知入射角为60°，则反射光线跟入射光线之间夹角为120°，入射光线位置没变，转动平面镜后反射光线跟入射光线之间的夹角为80°，可知镜面逆时针转动，如图所示：
BC为转动后镜面，OE为转动前镜面法线，因此入射角∠AOE=60°，OF为镜面转动后法线，转动平面镜后反射光线跟入射光线之间的夹角为80°，因此转动镜面后入射角∠AOF=40°，则法线转动角度为
∠EOF=∠AOE-∠AOF=60°-40°=20°
所以镜面逆时针转动角度20°。
故选A。
4. 下列光现象可以解释“海市蜃楼”原理的是（ ）
A. 树下阴影B. 水中倒影
C. 筷子弯折D. 手影游戏
【答案】C
【解析】
【详解】海市蜃楼是由于空气不均匀，产生的折射现象。
A．树下阴影是树的影子，是光的直线传播现象，故A不符合题意；
B．水中倒影属于平面镜成像，原理是光的反射。故B不符合题意；
C．筷子好像在水面处折断了是光在空气与水的界面发生了折射，是光的折射现象。故C符合题意；
D．手影游戏利用的是光在同种均匀介质中沿直线传播，故D不符合题意。
故选C。
5. 在下列虚框中放入适当的凸透镜或凹透镜，光路图成立。其中放入凸透镜的是（ ）
A. 甲和丁B. 乙和丁C. 丙和丁D. 乙和丙
【答案】A
【解析】
【详解】甲、丁两图中，光线经过透镜后变会聚了，为凸透镜；乙、丙两图中，光线经过透镜后变发散了，为凹透镜。故A符合题意，BCD不符合题意。
故选A。
6. 小明在探究凸透镜成像规律时，做了如下实验：
①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；
②保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。则下列说法不正确的是（ ）
A. 实验②中，烛焰在光屏上成倒立放大的实像
B. 实验②中，像到透镜的距离一定大于20cm
C. 若增大蜡烛与透镜的距离，所成的像会变小
D. 若蜡烛与透镜的距离大于10cm，则在另一侧通过透镜可以观察到烛焰正立、放大的虚像
【答案】D
【解析】
【详解】AB．由①可知，平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是
f＝60.0cm﹣50.0cm＝10.0cm
实验②中，此时物距
u＝50cm﹣35cm＝15cm
大于一倍焦距，小于二倍焦距，根据
2f＞u＞f
v＞2f
即像距大于20cm，成倒立、放大的实像，故AB正确，不符合题意；
C．若增大蜡烛与透镜的距离，此时物距增大，根据凸透镜成实像时，物远像近像变小可知，所成的像会变小，故C正确，不符合题意；
D．若蜡烛与透镜的距离大于10cm，即物距大于一倍焦距，小于二倍焦距，根据
2f＞u＞f
成倒立、放大的实像，当蜡烛与透镜的距离小于10cm，才能在另一侧通过透镜可以观察到烛焰正立、放大的虚像。故D错误，符合题意。
故选D。
7. 下列关于图中所示光学现象的描述或解释正确的是（ ）
A. 图甲中，小孔成的是倒立的虚像
B. 图乙中，人配戴的凹透镜可以矫正近视眼
C. 图丙中，白光通过三棱镜主要分解成红、绿、蓝三色光
D. 图丁中，漫反射的反射光线杂乱无章不遵循光的反射定律
【答案】B
【解析】
【详解】A．小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，故A错误；
B．近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，故B正确；
C．白光由七色光组成，白光通过三棱镜要分解成红、橙、黄、绿、蓝、靛、紫七色光，故C错误；
D．只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，故D错误。
故选B。
8. 2023年9月30日，杭州第19届亚运会田径男子100米决赛，中国选手谢震业以9秒97的成绩夺得冠军。如图是跑步比赛的情景，下列说法正确的是（ ）
A. 谢震业在比赛过程中做匀速直线运动
B. 猎豹奔跑速度可达100km/h，比谢震业比赛时的平均速度小
C. 观众是通过“相同路程比较时间”的方式判断运动快慢的
D. 裁判员是通过“相同路程比较时间”的方式判断运动快慢的
【答案】D
【解析】
【详解】A．谢震业在比赛过程中起步速度较慢，然后加速运动，整个过程中不是匀速直线运动，故A错误；
B．猎豹奔跑速度可达100km/h，谢震业比赛时的平均速度
猎豹奔跑速度比谢震业比赛时的平均速度大，故B错误；
C．观众在相同时间，看到谁跑在最前面，谁的速度快，是通过“相同时间比较路程”的方式判断运动快慢的，故C错误；
D．裁判员是通过跑完全程100m，谁的时间最少，谁最快，是通过“相同路程比较时间”的方式判断运动快慢的，故D正确。
故选D。
9. 我国运动员全红婵，在2023年世界泳联跳水世界杯西安站女子单人10米跳台预赛中，出色地完成了“207C”动作。将其下落阶段中一段运动简化为直线运动，其中A、B、C、D四点是她下落过程中的四个位置，相邻两点间的时间间隔为，距离如图所示。关于全红婵在此段运动过程中，下列说法正确的是（ ）
A. 在AC段做匀速直线运动B. 经过C点的速度为
C. 在AC段的平均速度为D. 在AD段的平均速度为
【答案】C
【解析】
【详解】A．全红蝉通过AB段、BC段用时均为0.5s但通过的路程分别为1.25m、3.75m，在相等时间内通过的路程不相等，因此全红蝉在AC段没有做匀速直线运动，故A错误；
BC．全红蝉在AC段的路程为
AC段的平均速度为
全红蝉在AC段在相等时间内通过的路程越来越长，因此全红蝉在AC段做的是加速运动，经过C点的速度为AC段最大速度，大于5m/s，故B错误，C正确；
D．全红蝉在AD段的平均速度为
故D错误
故选C。
10. 如图所示为显微镜和天文望远镜的示意图，关于两种仪器下列说法错误的是（ ）
A. 显微镜的物镜相当于投影仪B. 天文望远镜的物镜相当于照相机
C. 显微镜的目镜是凹透镜D. 天文望远镜的目镜是凸透镜
【答案】C
【解析】
【详解】AC．显微镜的目镜和物镜都是凸透镜，目镜相当于放大镜，成正立的放大的虚像，物镜相当于投影仪，成倒立的放大的实像，故A正确，C错误，故A不符合题意，C符合题意；
BD．天文望远镜的目镜和物镜都是由凸透镜组成，目镜相当于放大镜，成正立的放大的虚像，物镜相当于照相机，成倒立缩小的实像，故BD正确，故BD不符合题意。
故选C。
第二部分（非选择题：共70分）
二、填空题（本大题共10小题，每空1分，计30分）
11. “创新”实验小组的同学们自制了“针孔”照相机，在外套简的一端蒙上带孔的黑纸（图-1），在内套筒（略小）的一端蒙上塑料薄膜当光屏（图-2），把内套筒装入外套筒中（图-3）。使用“针孔”照相机时，小孔对着___________（选填“明亮的室外”或“较暗的室内”），在光屏上成的是物体___________（选填“正立”或“倒立”）的实像，把内套筒远离小孔，看到的像___________（选填“变大”、“变小”或“不变”）。
【答案】 ①. 明亮的室外 ②. 倒立 ③. 变大
【解析】
【详解】[1][2][3]使用针孔照相机时，小应孔对着较亮的光源使成像清晰，所以应对着明亮的室外，塑料薄膜在暗室内，让光线通过小孔进入筒内，在塑料薄膜上形成倒立的实像；把内套筒远离小孔，像距变大，根据数学知识可知，看到的像变大。
12. 连江县“含光廊桥”是目前为止全省最长的人行廊桥。廊桥的设计采用上承式仿古木廊桥，举目远眺，敖江两岸风光一览无余。桥下水深为，中间阁楼为两层设计，楼顶距离水面，则楼顶的“倒影”距离水面________m；若江水上涨了，则该楼顶与其对应的“倒影”相距________m；“倒影”的大小将________（选填“变大”“变小”或“不变”）。
【答案】 ①. 24 ②. 47 ③. 不变
【解析】
【详解】[1]倒影属平面镜成像现象，根据平面镜成像特点可知，像距与物距相等，已知楼顶距离水面（物距）24m，所以该“倒影”距离水面（像距）也为24m。
[2]若江水上涨0.5m，此时楼顶距离水面（物距）
24m-0.5m=23.5m
该“倒影”距离水面（像距）也为23.5m。则楼顶与其对应的“倒影”相距
23.5m+23.5m=47m
[3]根据平面镜成像特点可知，物体在平面镜中成虚像，并且像与物体大小相等，像的大小将不变。
13. 一束光线与平面镜成60°角射到镜面上，此时反射角是__________度；若太阳光垂直射向镜面，则反射角为__________度；若入射角增大20°，则反射光线与入射光线的夹角改变了__________度。
【答案】 ①. 30 ②. 0 ③. 40
【解析】
【详解】[1]入射角使入射光线与法线的夹角，一束光线与平面镜成60°角射到镜面上，此时入射角是
90°-60°=30°
[2]若太阳光垂直射向镜面，入射角等于0°，反射角等于入射角，则反射角为0°。
[3]若入射角增大20°，反射角也增大20°，则反射光线与入射光线的夹角改变了
20°+20°=40°
14. 如图所示，光线射到空气与玻璃的分界面上，其中__________是入射光线（请用字母表示），折射角为__________度，如果入射角减小，折射角将__________（选填“增大”或“减小”）。
【答案】 ①. CO ②. 60 ③. 减小
【解析】
【详解】[1][2]在光的反射时，反射角等于入射角，且反射光线和入射光线分居在法线两侧，光在折射时，折射光线和入射光线分居在法线的两侧，所以根据图中线的位置可知，CO是入射光线，OB是反射光线，OA是折射光线，入射角为
90°-60°=30°
折射角为
∠AOX=60°
[3]如果入射角减小，入射光线向法线靠拢，则折射角将减小。
15. 图所示的透镜中属于凹透镜的有_______（选填字母）；极少数游客在山上游玩时随意丢弃玻璃瓶，这样做可能引起山林火灾。这是因为盛有水的瓶子相当于_______（选填“凸”或“凹”）透镜，对光线有_______作用，阳光经折射后，可能引燃枯叶。
【答案】 ①. b、c ②. 凸 ③. 会聚
【解析】
【详解】[1]中间薄边缘厚的透镜叫凹透镜。在如图所示的透镜中，b、c中间薄边缘厚属于凹透镜。
[2]纯净水瓶内有水，容易形成中间厚边缘薄的水凸透镜，即盛有水的瓶子相当于凸透镜。
[3]凸透镜又叫会聚透镜对光线有会聚作用，阳光经凸透镜折射后会形成温度比较高的光点，容易点燃枯叶，发生火灾。
16. 去年的世界杯上使用了VAR（视频助理裁判技术），利用摄像机镜头跟踪运动员和足球。摄像机镜头是______ （选填“凸透”或者“凹透”）镜，足球通过摄像机镜头成一个倒立______ 的像（选填“放大”或“缩小”），运动员射门时，足球向球门框上的镜头靠近的过程中，摄像机中足球的像将______ （选填“变大”、“不变”或者“变小”）。
【答案】 ①. 凸透 ②. 缩小 ③. 变大
【解析】
【详解】[1][2][3]由于摄像机镜头相当于一个凸透镜，根据物距和像距的关系可知，足球通过摄像机镜头成倒立、缩小的实像；足球向门框上镜头靠近的过程中，物距变小，像距变大，像变大。
17. 如图是人眼与鱼眼的结构示意图。人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个______透镜；我们观察发现，鱼眼晶状体的形状比人眼更加凸一些，折光能力会更强一些，如果人眼的晶状体像鱼这样，观察远处物体的像将成在视网膜的______面，若要看清远处的物体，应该配戴______透镜来进行矫正。
【答案】 ①. 凸 ②. 前 ③. 凹
【解析】
【详解】[1]凸透镜中间厚，边缘薄，晶状体和角膜符合凸透镜的结构特点，故相当于一个凸透镜。
[2]如果人眼的晶状体像鱼这样，折光能力会更强一些，就会使得光线会聚更早，成像在视网膜前。
[3]要看清远处物体，则需要将光线发散一些，故可以佩戴凹透镜进行矫正。
18. 如图所示是人们在实验室常用的几种测量仪器，请完成下列填空。
（1）图甲为用刻度尺测量一物块的长度，物块的长度为___________cm；
（2）图乙中温度计的读数为___________℃；
（3）图丙中秒表的读数为___________s。
【答案】 ①. 1.85 ②. ③. 337.5
【解析】
【详解】[1]刻度尺上1cm之间有10个小格，所以刻度尺的分度值为0.1cm，物体左侧与0刻线对齐，右侧在1.8cm和1.9cm中间，所以长度1.85cm。
[2]图乙中温度计10℃又分成10个小刻度，故分度值为1℃，温度计的示数越往下越大，表示零下，所以读数为。
[3]小圈在5和6之间，偏向6，读5min，大圈读较大的数，为37.5s，所以时间为5min37.5s，即337.5s。
19. 甲、乙、丙三辆小车同时、同地向东开始运动，它们运动的图像如图所示，由图像可知：
（1）运动速度相同两辆小车分别是___________和___________；
（2）若以乙车为参照物，则丙车___________；（选填“静止”、“向东运动”或“向西运动”）。
【答案】 ①. 甲 ②. 乙 ③. 向西运动
【解析】
【详解】（1）[1][2]从左图可以知道，甲车的速度时刻保持4m/s不变；通过乙图象知道，乙在2s时间内通过了8m的路程，其速度为
丙在4s的时间内通过了4m的速度，其速度为
故甲乙两车速度相同。
（2）[3]因为甲、乙、丙三辆小车同时、同地向东运动，速度相同是甲和乙，大于丙的速度，所以以乙车为参照物，丙车向西运动。
20. 我们常用“频闪照片”来研究物体的运动，如图记录了甲、乙两球分别从a处竖直下落到b处的过程中每隔1s所处的位置。该照片显示乙球做__________运动，甲、乙两球在此过程中的平均速度较快的是________。若甲、乙两球按照此规律运动，乙球运动到b处以后，以甲球为参照物，乙球将__________（选填“竖直向上运动”“竖直向下运动”或“静止”）。
【答案】 ①. 匀速直线 ②. 甲球 ③. 竖直向上运动
【解析】
【详解】[1]观察乙球从a处竖直下落到b处的过程中每隔1s所处的位置，发现相同的时间内，小球运动的距离相同，故小球做匀速直线运动。
[2]从a处竖直下落到b处的过程，运动的路程大致相同，而甲只用了3s，乙球需要5s，故甲球运动的速度大于乙球运动的速度。
[3]甲球运动的速度大于乙球运动的速度，以甲球为参照物，乙球将远离甲球，故乙球将竖直向上运动。
三、作图题（每小题2分，计6分）
21. 图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
【分析】
【详解】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
22. 一束光由空气射向玻璃表面，请在图中画出法线和玻璃中的折射光线。
【答案】
【解析】
【详解】过入射点作与两种介质的界面垂直的虚线即为法线，光从空气斜射入玻璃时要发生折射，折射光线靠近法线，折射角小于入射角，故作图如下：
23. 把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图。
【答案】
【解析】
【详解】折射光线过折射点和像点，入射光线过发光点和折射点，如下图所示：
四、实验题（第24小题7分、第25小题4分、第26小题8分、第27小题5分，计24分）
24. 如图所示是“测量小车的平均速度”的实验装置，实验时让小车从斜面的A点由静止滑下，分别测出小车到达B点和C点的时间
（1）该实验原理是_________。实验开始前，应将斜面以较小的倾角放置，目的是增加小车运动的__________（选填“距离”或“时间”）；
（2）实验时让小车从斜面上同一位置__________（选填“静止”或“运动”）释放，当小车运动到斜面底端C处时被挡板挡住，挡板的作用是为了便于测量__________；
（3）小车在AC段的平均速度vAC＝__________m/s；
（4）通过分析图中所给信息可以判断：小车从斜面顶端运动到底端的过程中__________（选填“是”或“不是”）做匀速直线运动；
（5）实验中，如果小车过了A点才开始计时，则测得的平均速度vAC会偏__________（选填“大”或“小”）。
【答案】 ①. v＝ ②. 时间 ③. 静止 ④. 时间 ⑤. 0.16 ⑥. 不是 ⑦. 大
【解析】
【详解】（1）[1]测出物体在斜面上运动的路程和相应的时间，用公式计算出物体运动过程中的平均速度。
[2]实验开始前，应将斜面以较小的倾角放置，延长小车在斜面上运动的时间，目的是增加小车运动的时间，减少测量时间的误差。
（2）[3]本实验需要多次测量，以减小实验误差，故需要让小车每次从斜面上同一位置由静止释放。
[4]当小车运动到斜面底端C处时被挡板挡住，小车滑下到撞击挡板所用的时间，即为小车从开始下滑位置到达C点所用的时间，故是为了便于测量时间。
（3）[5]由图读数可知，小车经过AC段的路程为
小车在AC段所用时间为5s，故小车在AC段的平均速度
（4）[6]通过分析图中所给信息可知，B为AC的中点，小车通过AB、BC的时间分别为3秒和2秒，由可知小车从斜面顶端运动到底端的过程中不是做匀速直线运动。
（5）[7]实验中，如果小车过了A点才开始计时，则测量时间偏小，根据可知测得的平均速度vAC会偏大。
25. 在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
（1）图中的折射角大小为___________；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角___________（选填“>”、“=”或“<”）入射角；
（3）现在要探究光的折射现象中光路是否可逆，具体的操作是___________，如果看到___________现象，就可证明光路是可逆的。
【答案】 ①. 80° ②. > ③. 让入射光沿光路2射入 ④. 折射光从光路1射出
【解析】
【详解】（1）[1]由图可知，光束1是入射光，光束3是反射光，光束2是折射光。光束1和3中间所夹的直线为法线，与玻璃砖底面一致的直线为界面，折射光线与法线的夹角为折射角，则折射角为80°。
（2）[2]由图可知，反射角约为40°，由光的反射定律可知，反射角等于入射角，则入射角为40°，因此折射角大于入射角。
（3）[3][4]要探究光的折射现象中光路是否可逆，则只需让入射光沿折射光（光路2）入射到玻璃砖，若看到折射光沿光路1射出，就能说明折射现象中光路是可逆的。
26. 为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是___________，本实验中用到了等效替代法.具体体现在_________；
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在___________（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将___________（选填“变大”“不变”或“变小”）；
（4）在实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学还能观察到蜡烛的像吗？
答：___________；你的理由______________________；
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，你认为原因可能是___________；
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是_________（选填字母代号）
A.蜡烛成像仍在B处 B.蜡烛成像在B处右侧 C.蜡烛无法通过玻璃板成像
【答案】 ①. 便于确定像的位置 ②. 用没有点燃的B蜡烛与A的像重合 ③. A ④. 不变 ⑤. 能 ⑥. 见解析 ⑦. 可能玻璃板和桌面不垂直 ⑧. A
【解析】
【详解】（1）[1]玻璃板有透光性，平板玻璃既能成像，又能看到玻璃板后的物体，便于确定像的位置，小芳用玻璃板代替平面镜的目的是便于确定像的位置；
[2]本实验中用到的等效替代法具体体现在用未点燃的蜡烛替代平面镜前蜡烛，与平面镜前的蜡烛的像进行比较。
（2）[3]平面镜成的像是由于光的反射形成的，小芳应在A蜡烛一侧观察玻璃板中的像。
（3）[4]平面镜成的像与物大小相等，当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将不变。
（4）[5][6]由于平面镜成的像是由玻璃板反射光线的反向延长线会聚而成的，玻璃板后并没有成像光线，所以，在实验中，有同学用一张白纸挡在玻璃板和像之间，该同学能观察到蜡烛的像。
（5）[7]实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，原因可能是玻璃板与桌面没有垂直，像不在桌面内。
（6）[8]平面镜成的像与物关于镜面对称，由图知道，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，因蜡烛A的位置不变，对称面的位置不变，故蜡烛成像仍在B处，故选A。
27. 亮亮做“探究凸透镜成像规律”实验：
（1）调整实验器材高度时，蜡烛_______（选填“需要”或“不需要”）点燃；
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成放大像的是图_______（选填“甲”或“乙”）；
（3）该凸透镜的焦距范围是________；
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向右移动，光屏上再次出现清晰的像，则所加镜片可以矫正图________（选填“丙”或“丁”）的视力缺陷，这个镜片是_______透镜（选填“凸”或“凹”）。
【答案】 ①. 需要 ②. 乙 ③. ④. 丙 ⑤. 凹
【解析】
【详解】（1）[1]进行凸透镜成像实验时，烛焰、 凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
（2）[2]凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像。
（3）[3]甲图，凸透镜成倒立、缩小的实像，当
成倒立缩小的实像
由①②解得
乙图
成倒立放大的实像
由④⑤解得
由③⑥得
（4）[4][5]丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正；丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正；在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丙图，这个镜片是凹透镜。
五、计算题（第28题10分，计10分）
28. 假期里，小明一家人去昆明探亲。一家人先驾驶小汽车到楚雄站，然后乘坐动车去昆明，小汽车行驶途中小明观察到路旁的交通标志牌如图所示，并查阅到大理到广州南的D3844次列车部分时刻表如表所示，小明通过电子表测量出爸爸从标志牌驾驶小汽车到达楚雄站的时间为15min。
（1）请通过计算判断小明爸爸驾驶的小汽车是否超速行驶；
（2）求D3844次列车从楚雄站行驶到昆明南站的平均速度（结果保留一位小数）；
（3）若D3844次列车长度为200m，以20m/s的速度通过一座长1800m的大桥，需要多长时间。
【答案】（1）小汽车不超速；（2）138.7km/h；（3）100s
【解析】
【详解】解：（1）由交通标志牌可知，从标志牌到楚雄站的路程为s1=10km，所用时间为
小明爸爸驾驶的小汽车的速度为
因为40km/h<60km/h，所以小明爸爸驾驶的小汽车不超速。
（2）D3844次列车从楚雄站行驶到昆明南站的时间为
由列车时刻表可知，D3844次列车从楚雄站行驶到昆明南站的里程为
s2=356km-148km=208km
D3844次列车从楚雄站行驶到昆明南站的平均速度为
（3）已知列车的速度v3=20m/s，列车完全通过大桥的路程为
s3=L桥+L车=1800m+200m=2000m
由可得：该列车完全通过大桥需要运行时间为
答：（1）小明爸爸驾驶的小汽车不超速；
（2）D3844次列车从楚雄站行驶到昆明南站的平均速度为138.7km/h；
（3）D3844次列车长度为200m，以20m/s的速度通过一座长1800m的大桥，需要100s。站名
到达时间
开车时间
里程/km
大理
起始站
10∶06
0
楚雄
11∶24
11∶26
148
禄丰南
11∶52
11∶54
229
昆明南
12∶56
13∶02
356
广州南
21∶26
终点站
1639
相关试卷
陕西省西安市莲湖区2023-2024学年八年级上学期1月期末物理试题： 这是一份陕西省西安市莲湖区2023-2024学年八年级上学期1月期末物理试题，共17页。试卷主要包含了本试卷分为第一部分，5h等内容，欢迎下载使用。
陕西省西安市2023-2024学年八年级上学期期末考试物理试题： 这是一份陕西省西安市2023-2024学年八年级上学期期末考试物理试题，共14页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
陕西省西安市长安区2023-2024+学年九年级上学期期末考试物理试题： 这是一份陕西省西安市长安区2023-2024+学年九年级上学期期末考试物理试题，共10页。
