高中通用技术学考复习16学考卷第11题专题突破练习含答案

这是一份高中通用技术学考复习16学考卷第11题专题突破练习含答案，共6页。

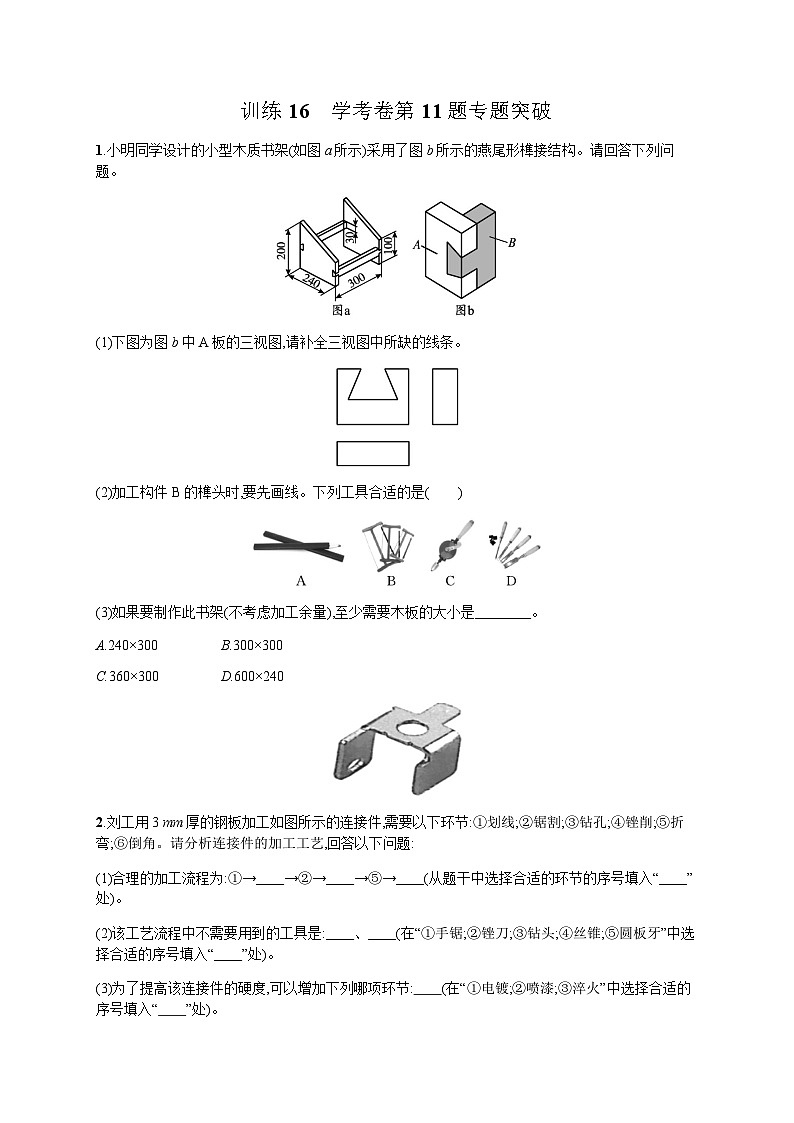

(1)下图为图b中A板的三视图,请补全三视图中所缺的线条。
(2)加工构件B的榫头时,要先画线。下列工具合适的是( )
(3)如果要制作此书架(不考虑加工余量),至少需要木板的大小是 。
A.240×300B.300×300
C.360×300D.600×240
2.刘工用3 mm厚的钢板加工如图所示的连接件,需要以下环节:①划线;②锯割;③钻孔;④锉削;⑤折弯;⑥倒角。请分析连接件的加工工艺,回答以下问题:
(1)合理的加工流程为:①→ →②→ →⑤→ (从题干中选择合适的环节的序号填入“ ”处)。
(2)该工艺流程中不需要用到的工具是: 、 (在“①手锯;②锉刀;③钻头;④丝锥;⑤圆板牙”中选择合适的序号填入“ ”处)。
(3)为了提高该连接件的硬度,可以增加下列哪项环节: (在“①电镀;②喷漆;③淬火”中选择合适的序号填入“ ”处)。

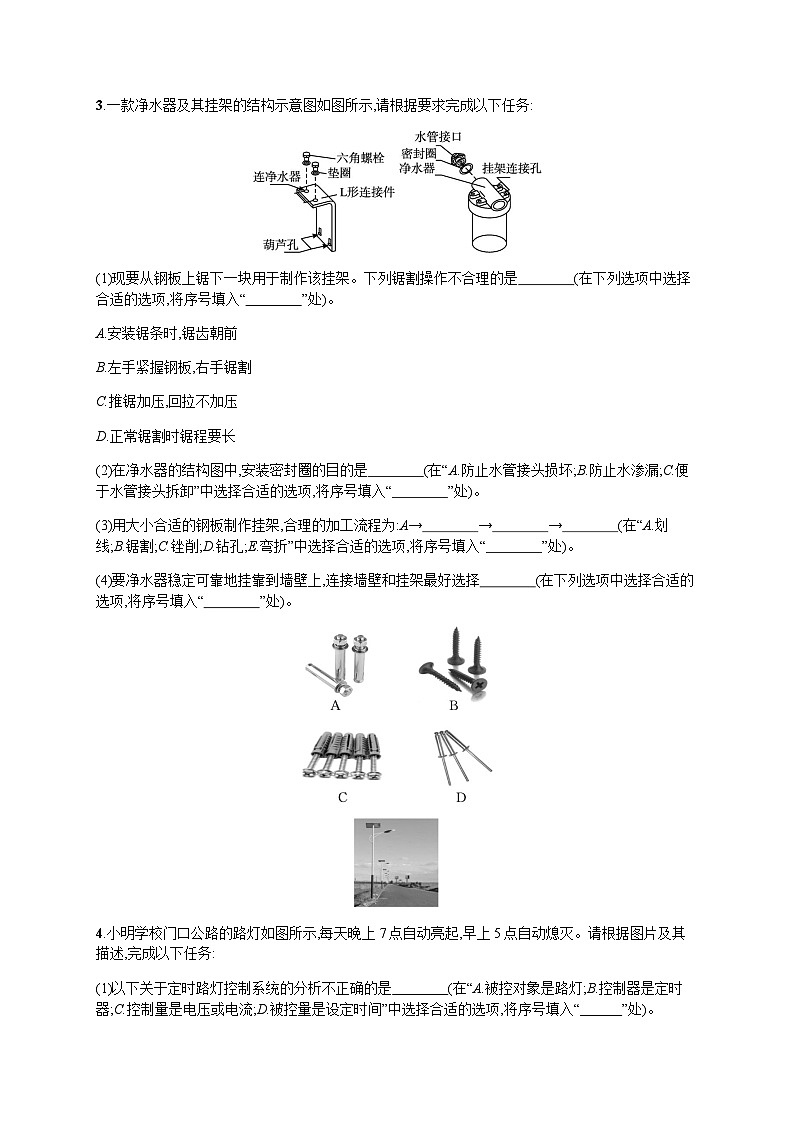

3.一款净水器及其挂架的结构示意图如图所示,请根据要求完成以下任务:
(1)现要从钢板上锯下一块用于制作该挂架。下列锯割操作不合理的是 (在下列选项中选择合适的选项,将序号填入“ ”处)。
A.安装锯条时,锯齿朝前
B.左手紧握钢板,右手锯割
C.推锯加压,回拉不加压
D.正常锯割时锯程要长
(2)在净水器的结构图中,安装密封圈的目的是 (在“A.防止水管接头损坏;B.防止水渗漏;C.便于水管接头拆卸”中选择合适的选项,将序号填入“ ”处)。
(3)用大小合适的钢板制作挂架,合理的加工流程为:A→ → → (在“A.划线;B.锯割;C.锉削;D.钻孔;E.弯折”中选择合适的选项,将序号填入“ ”处)。
(4)要净水器稳定可靠地挂靠到墙壁上,连接墙壁和挂架最好选择 (在下列选项中选择合适的选项,将序号填入“ ”处)。
4.小明学校门口公路的路灯如图所示,每天晚上 7点自动亮起,早上 5点自动熄灭。请根据图片及其描述,完成以下任务:
(1)以下关于定时路灯控制系统的分析不正确的是 (在“A.被控对象是路灯;B.控制器是定时器;C.控制量是电压或电流;D.被控量是设定时间”中选择合适的选项,将序号填入“ ”处)。

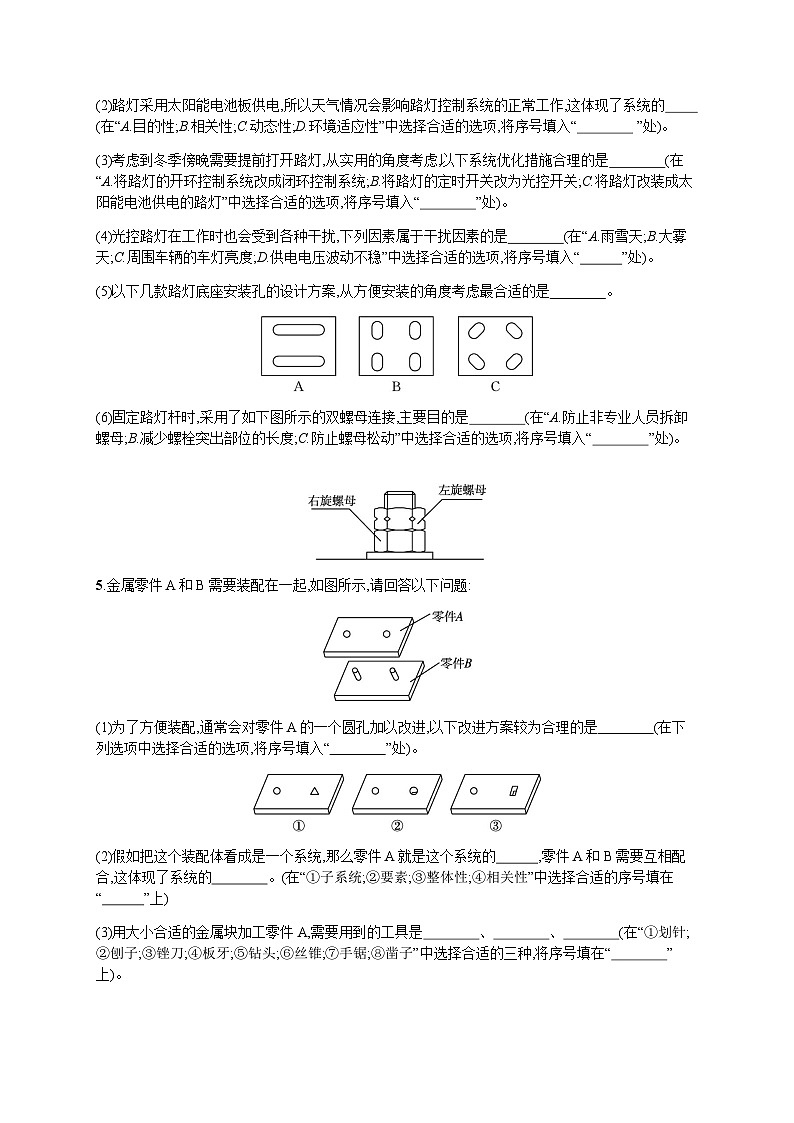

(2)路灯采用太阳能电池板供电,所以天气情况会影响路灯控制系统的正常工作,这体现了系统的 (在“A.目的性;B.相关性;C.动态性;D.环境适应性”中选择合适的选项,将序号填入“ ”处)。
(3)考虑到冬季傍晚需要提前打开路灯,从实用的角度考虑,以下系统优化措施合理的是 (在“A.将路灯的开环控制系统改成闭环控制系统;B.将路灯的定时开关改为光控开关;C.将路灯改装成太阳能电池供电的路灯”中选择合适的选项,将序号填入“ ”处)。
(4)光控路灯在工作时也会受到各种干扰,下列因素属于干扰因素的是 (在“A.雨雪天;B.大雾天;C.周围车辆的车灯亮度;D.供电电压波动不稳”中选择合适的选项,将序号填入“ ”处)。
(5)以下几款路灯底座安装孔的设计方案,从方便安装的角度考虑最合适的是 。
(6)固定路灯杆时,采用了如下图所示的双螺母连接,主要目的是 (在“A.防止非专业人员拆卸螺母;B.减少螺栓突出部位的长度;C.防止螺母松动”中选择合适的选项,将序号填入“ ”处)。
5.金属零件A和B需要装配在一起,如图所示,请回答以下问题:
(1)为了方便装配,通常会对零件A的一个圆孔加以改进,以下改进方案较为合理的是 (在下列选项中选择合适的选项,将序号填入“ ”处)。
(2)假如把这个装配体看成是一个系统,那么零件A就是这个系统的 ,零件A和B需要互相配合,这体现了系统的 。(在“①子系统;②要素;③整体性;④相关性”中选择合适的序号填在“ ”上)
(3)用大小合适的金属块加工零件A,需要用到的工具是 、 、 (在“①划针;②刨子;③锉刀;④板牙;⑤钻头;⑥丝锥;⑦手锯;⑧凿子”中选择合适的三种,将序号填在“ ”上)。
6.很多商场的地下停车场都建立了如图所示的停车诱导控制系统,该系统通过数据采集系统检测进出车辆,采集停车场车位变化数据,并将数据传送到控制处理服务器进行处理,生成空余泊位数据,并在显示牌上显示数据。请根据示意图和描述,完成以下任务:
(1)该系统的控制手段和控制方式分别属于 和 (在“①手动控制;②自动控制;③开环控制;④闭环控制”中选择合适的选项,将序号填入“ ”处)。
(2)该控制系统的控制器是 ,输出量是 。
(3)系统在设计时,需要根据商场车流量、停车场的面积、设备的成本、运营利润等建立数学模型进行研究,这体现了系统分析的 原则(在“①整体性;②科学性;③综合性;④动态性”中选择合适的选项,将序号填入“ ”处)。
(4)为了增加地下停车场的容纳量,商场将引入立体停车系统,这属于系统优化的 (在“①影响因素;②约束条件;③干扰因素”中选择合适的选项,将序号填入“ ”处)。
7.手摇钻是木工制作活动中常用的加工工具。现购买到一款手摇钻,已完成部分组装,还需要以下装配环节:①将钻头装入夹爪中,用夹头钥匙拧紧夹爪;②将钻夹头拧到输出轴上并拧到底;③从A处拧下的平头螺丝通过钻夹头张开口安装到输出轴上;④将A处平头螺丝拧下;⑤将三个夹爪拧松,使之张开。请完成下列任务。
(1)合理的装配流程为 → →⑤→ → (将装配环节的序号填入“ ”处)。
(2)拧下和安装平头螺丝的工具是 (在“A.夹头钥匙;B.扳手;C.螺丝刀”中选择合适的序号填入“ ”处)。
(3)钻夹头与输出轴之间的连接方式为 (在“A.铰连接;B.刚连接”中选择合适的序号填入“ ”处)。
8.某农场智能控制系统如图所示,其智能环境控制系统的工作原理是:当传感器检测到的空气温度、湿度、氧气浓度低于设定值时,智能控制中心启动加热器、湿帘风机、制氧器工作,从而使农场的空气温度、湿度、氧气浓度控制在一定范围内。其报警控制系统的工作原理是:当传感器检测到的空气温度、湿度、氧气浓度低于设定值时,智能控制中心启动电磁阀,使报警装置发出声音并将相应信息传送到管理者的手机里。请根据示意图和描述,完成以下任务:
(1)该智能环境控制系统的控制手段与控制方式分别是 和 (在“①人工控制;②自动控制;③开环控制;④闭环控制”中选择合适的序号填入“ ”处)。
(2)该控制系统中湿度控制子系统的执行器是 (在“①加热器;②湿帘风机;③制氧器”中选择合适的序号填入“ ”处)。
(3)设计师将获取的环境指标数据进行分析,计算出自动控制湿帘风机、喷淋通水的工作时间,这体现了系统分析的 原则(在“①整体性;②科学性;③综合性”中选择合适的序号填入“ ”处)。
(4)报警控制系统在工作时会受到各种干扰,以下因素属于干扰因素的是 (在“①动物的叫声;②电压波动;③农场设计者解决问题的能力”中选择合适的序号填入“ ”处)。
训练16 学考卷第11题专题突破
1.答案 (1)
(2)A (3)B
2.答案 (1)③ ④ ⑥(顺序不可调换)
(2)④ ⑤(顺序可调换)
(3)③
3.答案 (1)B (2)B (3)D C E(顺序不可调换) (4)C
解析 (1)金属锯割时要用台虎钳夹持。
(2)密封圈的作用是密封,防漏。
(3)葫芦孔需要先钻孔后锉削,没有精度要求时,为操作方便,最后折弯。
(4)水泥墙上需要用膨胀螺丝,较轻物体用塑料膨胀螺丝。
4.答案 (1)D (2)B (3)B (4)D (5)C (6)C
5.答案 (1)② (2)② ④ (3)① ③ ⑤
6.答案 (1)② ③ (2)控制处理服务器 空余泊位数据
(3)② (4)①
7.答案 (1)④ ② ③ ① (2)C (3)B
8.答案 (1)② ④ (2)② (3)② (4)②
