专题18 电与磁-5年（2019-2023）中考1年模拟物理分项汇编（河南专用）
展开
这是一份专题18 电与磁-5年（2019-2023）中考1年模拟物理分项汇编（河南专用），文件包含专题18电与磁-5年2019-2023中考1年模拟物理分项汇编河南专用原卷版docx、专题18电与磁-5年2019-2023中考1年模拟物理分项汇编河南专用解析版docx等2份试卷配套教学资源，其中试卷共47页， 欢迎下载使用。

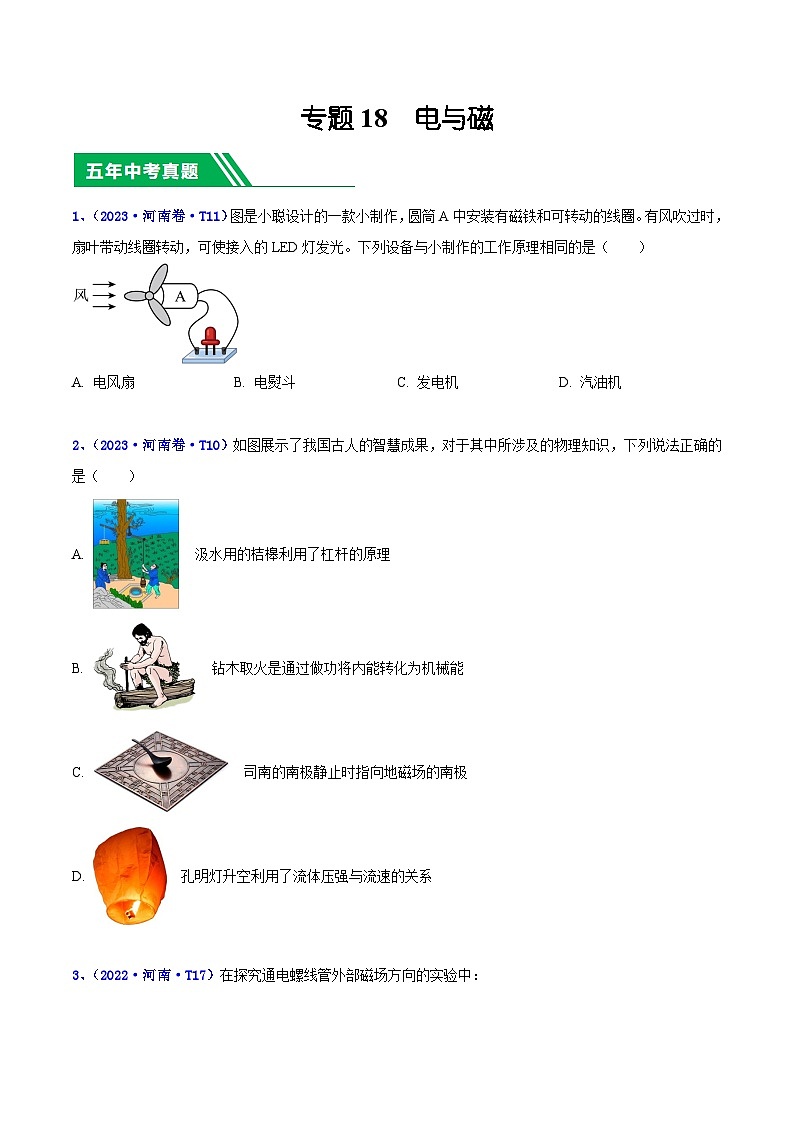

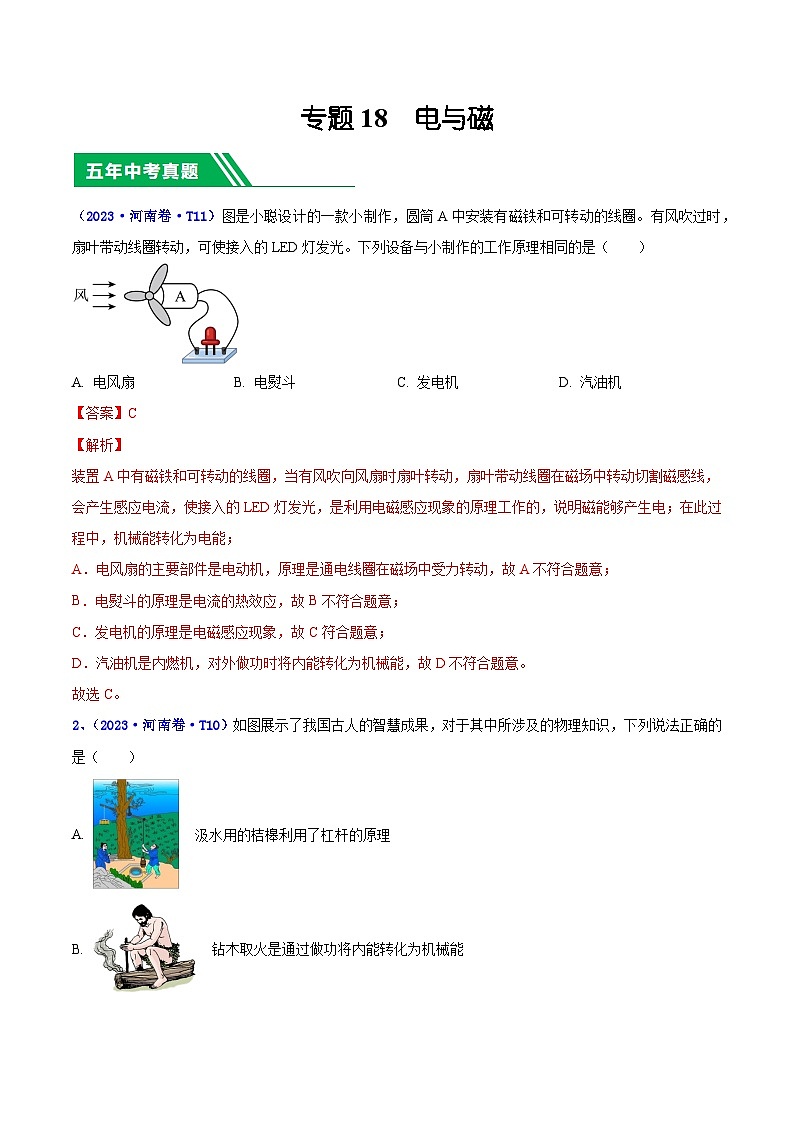

1、（2023·河南卷·T11）图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（ ）
A. 电风扇B. 电熨斗C. 发电机D. 汽油机

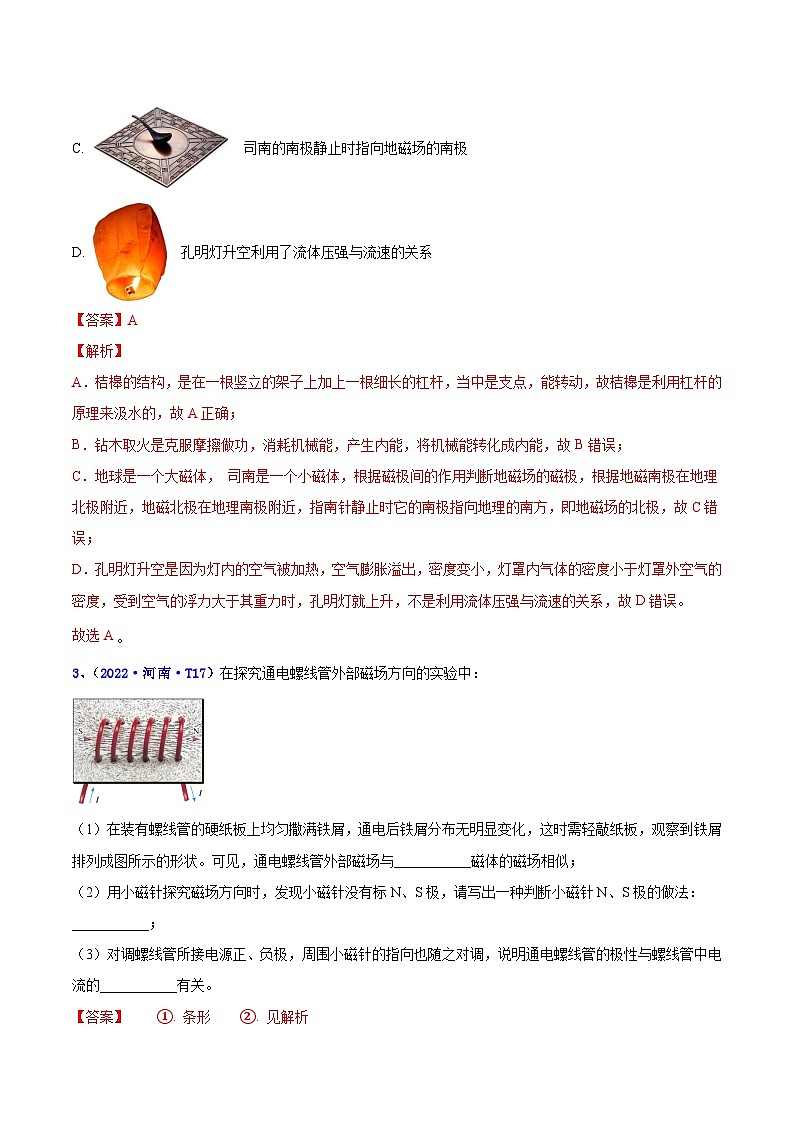

2、（2023·河南卷·T10）如图展示了我国古人的智慧成果，对于其中所涉及的物理知识，下列说法正确的是（ ）
A. 汲水用的桔槔利用了杠杆的原理
B. 钻木取火是通过做功将内能转化为机械能
C. 司南的南极静止时指向地磁场的南极
D. 孔明灯升空利用了流体压强与流速的关系

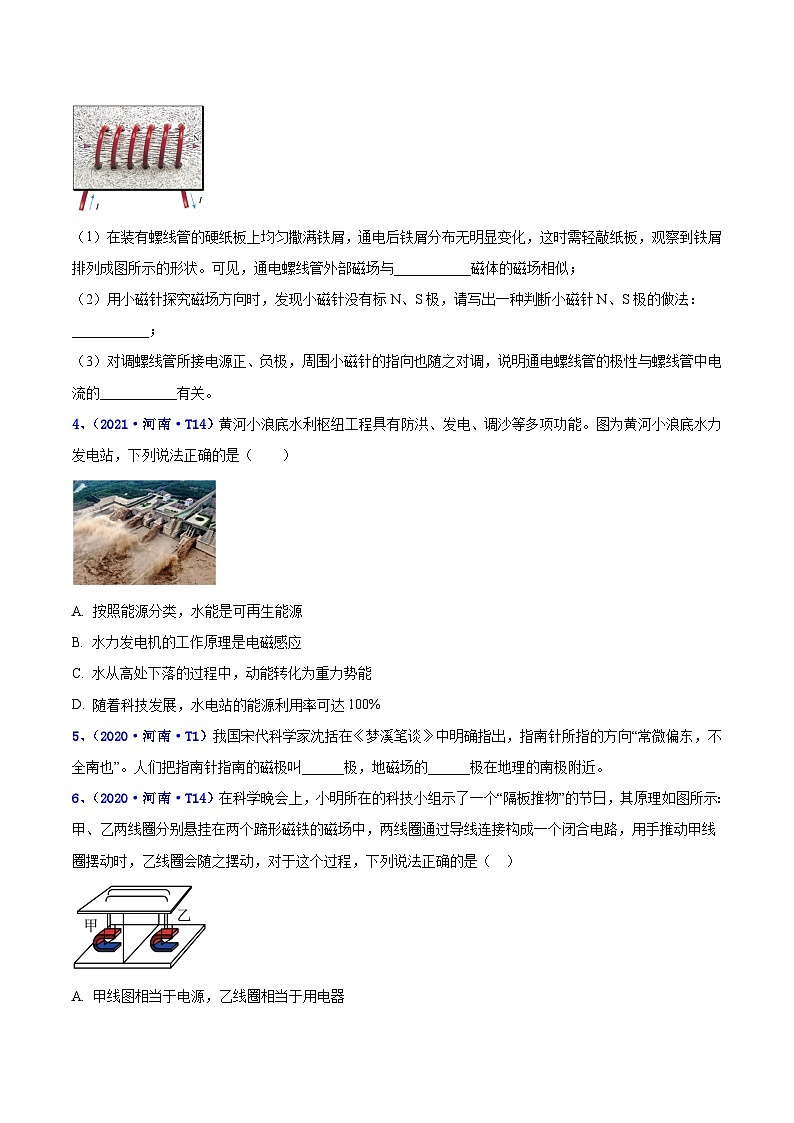

3、（2022·河南·T17）在探究通电螺线管外部磁场方向的实验中：
（1）在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需轻敲纸板，观察到铁屑排列成图所示的形状。可见，通电螺线管外部磁场与___________磁体的磁场相似；
（2）用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法：___________；
（3）对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的___________有关。

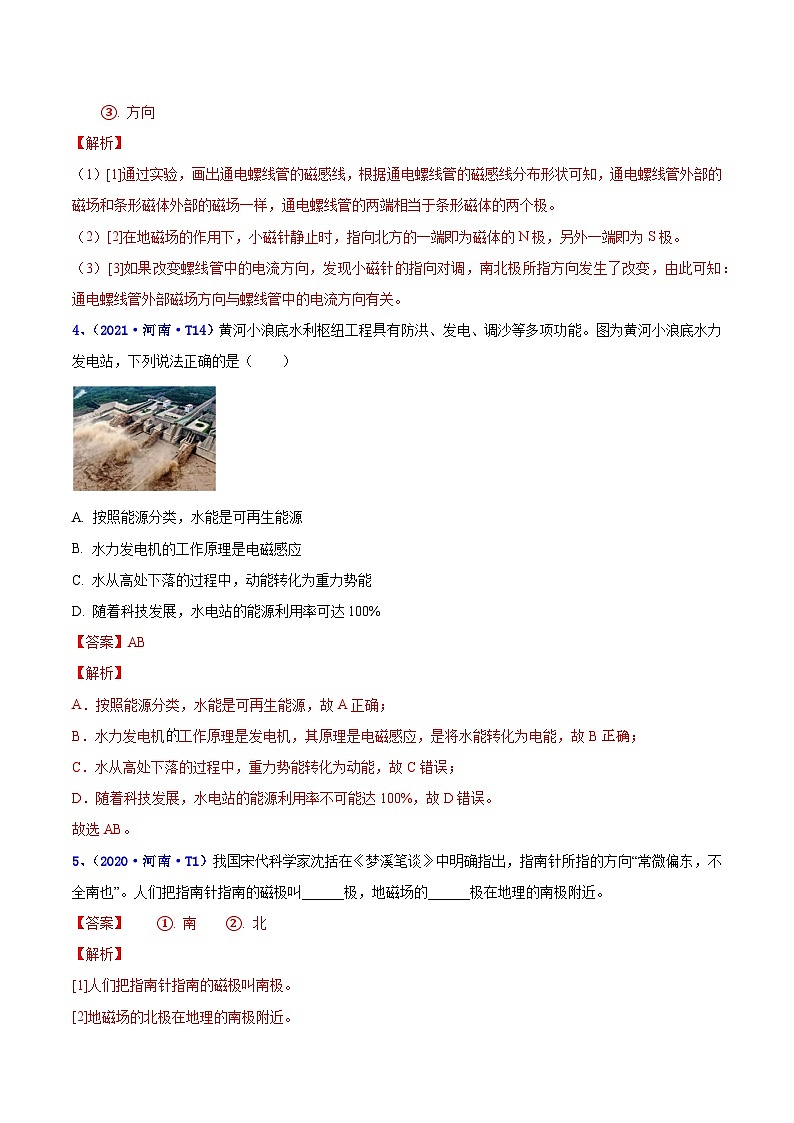

4、（2021·河南·T14）黄河小浪底水利枢纽工程具有防洪、发电、调沙等多项功能。图为黄河小浪底水力发电站，下列说法正确的是（ ）
A. 按照能源分类，水能是可再生能源
B. 水力发电机的工作原理是电磁感应
C. 水从高处下落的过程中，动能转化为重力势能
D. 随着科技发展，水电站的能源利用率可达100%
5、（2020·河南·T1）我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
6、（2020·河南·T14）在科学晚会上，小明所在的科技小组示了一个“隔板推物”的节日，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（ ）
A. 甲线图相当于电源，乙线圈相当于用电器
B. 推动甲线圈摆动时电能转化为机械能
C. 乙线圈随之摆动时机械能转化为电能
D. 乙线圈摆动是因为通电导线在磁场中受力

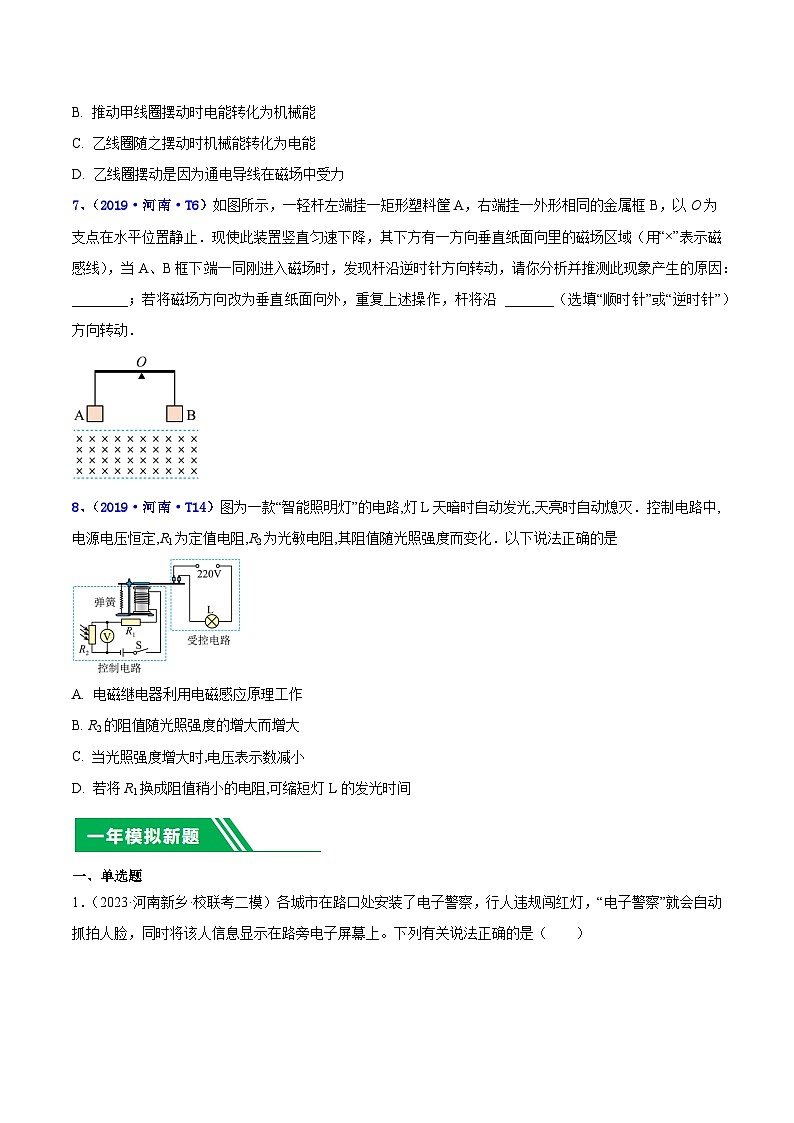

7、（2019·河南·T6）如图所示，一轻杆左端挂一矩形塑料筐A，右端挂一外形相同的金属框B，以O为支点在水平位置静止．现使此装置竖直匀速下降，其下方有一方向垂直纸面向里的磁场区域（用“×”表示磁感线），当A、B框下端一同刚进入磁场时，发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因：________；若将磁场方向改为垂直纸面向外，重复上述操作，杆将沿 _______（选填“顺时针”或“逆时针”）方向转动．
8、（2019·河南·T14）图为一款“智能照明灯”的电路,灯L天暗时自动发光,天亮时自动熄灭．控制电路中,电源电压恒定,R1为定值电阻,R2为光敏电阻,其阻值随光照强度而变化．以下说法正确的是
A. 电磁继电器利用电磁感应原理工作
B. R2的阻值随光照强度的增大而增大
C. 当光照强度增大时,电压表示数减小
D. 若将R1换成阻值稍小的电阻,可缩短灯L的发光时间
一、单选题
1．（2023·河南新乡·校联考二模）各城市在路口处安装了电子警察，行人违规闯红灯，“电子警察”就会自动抓拍人脸，同时将该人信息显示在路旁电子屏幕上。下列有关说法正确的是（ ）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．行人只要经过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．该系统的电磁部分是一个电动机的装置
2．（2023·河南洛阳·统考三模）如图为一款无线充电式悬浮音箱。使用时底座内的送电线圈产生交变磁场，使音箱内的受电线圈产生感应电流给音箱充电，同时使音箱悬浮起来并开始播放音乐，下面关于这款音箱的表述错误的是（ ）
A．工作时底座的上端和音箱下端一定是异名磁极
B．送电线圈通电时产生磁场，说明电流具有磁效应
C．该音箱的扬声器是利用通电线圈在磁场中受力转动的原理工作的
D．受电线圈充电是利用电磁感应原理工作的
3．（2023·河南商丘·统考一模）如图是正在工作的风力发电机，下列能反映其工作原理的是（ ）
A． B． C． D．
4．（2023·河南南阳·校联考二模）关于电与磁及其应用，下列说法正确的是（ ）
A．奥斯特发现了电磁感应现象
B．电动机是利用电磁感应的原理工作的
C．将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的微弱电流读出银行卡的信息
D．如图所示，当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
5．（2023·河南郑州·二模）郑开第十五届马拉松比赛4月16日开赛，比赛中采用感应芯片计时，当正确佩带芯片的参赛者通过起点和终点时，芯片里的线圈产生感应电流，从而激发芯片发送编码信息，系统实时获取信息进行计时。下列图所示器件的工作原理与它相同的是（ ）
A．电磁起重机B．动圈式话筒
C．扬声器D．电铃
6．（2022·河南周口·统考一模）如图为一款“智能照明灯”的电路，灯L天暗时自动发光天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。说法正确的是（ ）
A．电磁继电器利用电磁感应原理工作
B． R2的阻值随光照强度的增大而增大
C．当光照强度增大时，电压表示数增大
D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间
二、多选题
7．（2023·河南信阳·校考三模）创新小组的同学们为学校食堂设计了一个可自动注水的储水池，如图所示是它的简化装置图，电源电压一定，控制电路中，为压敏电阻，其阻值随压力的变化而变化，为定值电阻，闭合开关、，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水，下列分析正确的是（ ）
A．水位上升时，电磁铁磁性变强
B．水位上升时，通过电流变小
C．水位下降时，的电功率变大
D．水位下降时，的阻值会变大
8．（2023·河南周口·校联考三模）电磁继电器广泛地应用在我们生产生活中，如图所示为汽车启动原理图，下列说法正确的是（ ）
A．电磁铁上端为N极，触点B与C接通，汽车启动
B．电动机的工作电压比电磁铁的工作电压低
C．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
D．电磁铁通电时，吸引上方的衔铁，使触点C向左与B接触
9．（2023·河南新乡·河南师大附中校考三模）如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁，当电磁铁中的电流不断增大时，条形磁铁向左加速运动。则下列说法中正确的是（ ）
A．电磁铁上导线的电流方向为从b到a
B．电磁铁上导线的电流方向为从a到b
C．条形磁铁在运动过程中受到的摩擦力变小
D．条形磁铁在运动过程中受到的摩擦力不变
10．（2023·河南商丘·统考一模）为了让蔬菜临时储存仓库内保持一定的含水量，小敏设计了一个检测报警电路，当空气湿度过低时会提醒喷水。湿敏电阻R的阻值会随湿度的升高而增大，设计的电路如图所示。电源电压不变，当空气湿度降到过低时（ ）
A．控制电路总电阻减小B．指示灯会发光提醒
C．电压表示数会增大D．控制电路总功率减小
11．（2023·河南郑州·统考一模）某物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。如图所示，用一根长铜线做跳绳，将它的两端与固定在地面上的灵敏电流表相连，像摇跳绳一样迅速摇动“跳绳”时，发现灵敏电流表的指针左右摆动，则下列说法正确的是（ ）
A．该现象的原理是电流的磁效应B．站在东西方向摇绳现象更明显
C．利用该现象可制成电动机D．动圈式话筒的工作原理与此相同
12．（2023·河南南阳·统考一模）如图所示，下列说法正确的是（ ）
A．甲实验说明同名磁极相互吸引，异名磁极相互排斥
B．乙实验的原理可以制成发电机
C．丙实验说明利用磁场可以产生电流
D．丁实验说明电能可以转化为机械能
13．（2023·河南南阳·校联考二模）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，为压敏电阻，其阻值随压力的变化而变化，为定值电阻。闭合开关、，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）
A．水位上升时，电磁铁磁性变弱
B．水位上升时，两端电压变大
C．水位下降时，的电功率变小
D．水位下降时，的阻值会变小
14．（2023·河南开封·统考一模）电磁学的发展推动了科技的巨大进步，下列关于电磁现象说法中正确的是（ ）
A．发电机原理是电磁感应现象
B．电动机是把机械能转化为电能的机器
C．奥斯特实验说明了电流周围存在磁场
D．水平面内自由转动的小磁针静止后，指向地理南极的是N极
三、填空题
15．（2023·河南安阳·统考二模）如图所示，将一根不可伸缩的绝缘细线上端固定，下端系一小铝球，固定端下方有一垂直纸面向里的均匀磁场（图中用“×”表示的区域）。现将铝球从A点（A点在磁场外）由静止释放，铝球向右摆动到磁场内的B点后摆回，不计摩擦和空气阻力，细线全程张紧。小明认为B点一定低于A点，请写出判断理由：___________；铝球___________（选填“能”或“不能”）摆回到与B点等高的磁场内的C点。
16．（2023·河南洛阳·统考三模）了解物理学史，有利于我们更好地学习物理知识。物理学家牛顿总结了前人的研究成果，概括出：一切物体在没有受到力的作用时，总保持______状态；地磁场的两极和地理的两极并不重合，方向略有偏差，我国宋代学者______是最早记述这一现象的人。
17．（2023·河南南阳·统考一模）假如失去重力，将会出现的现象是_________（写出一种生活中可能发生的现象）。假如地磁场消失，将会出现的现象是_________（写出一种生活中可能发生的现象）。
18．（2023·河南南阳·统考一模）现在很多超市都安装了防盗报警器，超市的商品上贴有软磁条。如果消费者不结帐就直接走出超市，那么由于软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响，这与_________（选填“电动机”或“发电机”）的工作原理相似，听到报警器的声音是由_________传到人耳处。
19．（2023·河南商丘·统考一模）如图所示，将形状相同的铜管和塑料管并排竖直固定，把甲、乙两块完全相同的磁体，从同一高度由静止同时释放，甲磁体从塑料管内下落，乙磁体从铜管内下落。若忽略空气阻力及甲、乙两磁体间的相互作用，磁体___________（选填“甲先”、“乙先”或“甲乙同时”）离开管道，理由是___________。
20．（2023·河南焦作·统考一模）如图所示，是探究感应电流产生条件的装置。
（1）实验时，是通过观察________来判断电路中是否产生感应电流；
（2）导体ab静止悬挂，磁体保持不动，只闭合开关，电路中________（选填“有”或“无”）电流产生；
（3）通过一系列实验操作可得：闭合电路的部分导体在磁场中做________运动，导体中会产生感应电流；
（4）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施：________。
21．（2023·河南洛阳·统考一模）如图所示，“×”表示垂直于纸面向里的磁场的磁感线，在弹簧测力计下挂一个重为G的磁铁，下方有一螺线管，螺线管两端导线与金属导轨ab、cd相连，导体棒ef平放在导轨上，各触点接触良好。当ef向左滑动时，弹簧测力计示数变小。当ef向右滑动时，弹簧测力计示数 _____（选填选填“＞”、“＜”或“＝”）G。判断的理由是：_____________。
22．（2023·河南郑州·统考一模）人类最早的磁化技术出现在我国宋代。据《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼。如图所示是它静止时的指向，则指南鱼鱼头应标注______（选填“南”或“北”）极，指南鱼的腹部磁性最______（选填“强”或“弱”）。
23．（2023·河南周口·统考一模）赤道附近的地磁场磁感线大致为南北方向且水平，小明把安装有灵敏电流计的闭合电路中的一部分导体棒（与竖直方向固定的导轨接触良好）以相同的速度大小做下列运动，灵敏电流计指针发生偏转最明显的操作是_____，利用该原理工作的应用为_____（选填“电动机”“发电机”），为使灵敏电流计的指针偏转幅度增大，可以采取的措施有_____（写1条即可）。
A． B．
C． D．
24．（2023·河南·河南省实验中学校考三模）如图所示，甲、乙两个相同的装置分别由U形磁铁、导体棒和支架构成，导体棒ab和cd由导线连接。闭合开关并向右移动ab，cd也会随之向右移动，若向左移动ab，cd会随之向________移动，你判断的依据是________________。
25．（2023·河南洛阳·统考一模）中华文明源远流长，指南针是我国古代四大发明之一，指南针能指南北是因为受到___________的作用，但地理的两极和地磁的两极并不完全重合，而是略有偏离，世界上最早指出这一现象的科学家是我国宋代学者___________。
26．（2023·河南商丘·统考一模）地磁的南极在地理的北极附近，地理的两极和地磁的两极并不重合，这一现象是我国宋代学者___________发现的地磁偏角，比西方早400多年；在厨房的洗菜池与下水管道之间常常要装一段U形管，起隔绝臭气的作用，U形管相当于一个___________。
27．（2023·河南焦作·统考一模）我国文化底蕴深厚，其中不乏对物理现象的记载，例如唐朝张志和在《玄贞子》中记载了“人工虹”实验：“背日喷乎水，成虹宽之状”，这是光的________现象；宋代沈括所著的《梦溪笔谈》中描写到：“以磁石磨针锋，则能指南。”说明地球周围存在________。
28．（2023·河南洛阳·统考二模）如图所示的装置，当将条形磁铁向右插入螺线管时，灵敏电流计的指针向右偏转，产生该现象的原理是_________；该过程中_________能转化为电能。若想使灵敏电流计的指针向左偏转，写出一条可行性操作：_________。
29．（2023·河南许昌·统考一模）如图是许昌市某中学科技创新社团设计的电磁炮原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，如果轨道及金属杆的电阻和摩擦均不计，电磁炮在发射过程中将电能转化为 _____能，请你举出生活中与电磁炮能量转换方式相似的一种用电器：_____；在电路连接都完好的情况下，实验现象不太明显，请你提出一种改进措施 _____。
四、综合题
30．（2023·河南焦作·统考一模）如图甲所示，某恒温箱的加热电路由电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，低压电源电压恒为6V，R1的阻值随温度变化的关系如图乙所示，当通过电磁继电器线圈的电流I≥50mA时，衔铁被吸合。不计热敏电阻R1产生的热量，忽略电磁继电器线圈的电阻。请回答下列问题：
（1）热敏电阻R1的阻值随着温度的升高而________（选填“增大”或“减小”），当衔铁被吸合时，加热丝________（选填“工作”或“不工作”）。
（2）若使恒温箱中的最高温度为100℃，应调节可变电阻器R2的阻值是多少________？
（3）若想降低恒温箱中的最高温度，请提供一种方案________。
31．（2023·河南驻马店·统考一模）某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃~45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。请回答以下问题：
（1）闭合S，当手伸向出风口时，R的阻值会___________ （选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作；
（2）若干手器的加热电阻丝的阻值为48.4Ω，在额定电压下，烘干一次手用时7s，则烘干手的过程中加热电阻产生的热量为多少；( )
（3）若这些热量有60%被水吸收，则能使多少千克的水温度升高5℃；[c水=4.2×103 J/（kg⋅℃）] ( )
（4）此热风干手器工作时应用了哪些物理知识？请试着举出一例。( )
32．（2023·河南开封·统考一模）为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有加热、保温功能的恒温器。控制电路中电压U1=3V，定值电阻R0=50Ω，热敏电阻R的阻值随温度变化的图像如图乙所示；工作电路中U2=220V，R1=836Ω，R2=44Ω。
（1）当衔铁被电磁铁吸下时，衔铁与______接通(填“a”“b”)，电路处于______状态；（填“加热”“保温”）
（2）恒温器内温度达到80℃时衔铁会跳起，此时通过电磁铁线圈的电流多大______？
（3）工作电路在保温状态下的电功率多大______？
（4）当恒温器处于加热状态时，加热器正常工作500s消耗的电能是多少_______？
33．（2023·河南洛阳·统考二模）科创小组为仓库的制冷系统设计的自动启动装置的简化电路图如图所示，其中R1为热敏电阻，其阻值随温度的变化如表所示，RP的最大阻值为20Ω，电磁铁的线圈电阻不计，控制电路的电源电压调为U0=6V。闭合开关S，滑动变阻器处于最大阻值，当温度达到28℃时，电磁铁把衔铁吸下，接通工作电路，制冷系统启动。
（1）控制电路的开关S闭合时，电磁铁上端为_________极；接线柱b与_________（选填“a”或“c”）相连，温度升高时，制冷系统启动。从安全用电的角度考虑，火线应该与_________（选填“甲”或“乙”）接线柱相连；
（2）通过计算说明制冷系统启动时控制电路中的电流是多少安_________？
（3）若想将制冷系统的启动温度升高到31℃，则控制电路的电源电压调制的最小值为多少伏_________？此时控制电路的功率为多少瓦_________？
五、实验题
34．（2023·河南驻马店·统考一模）小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
（1）本实验是通过观察______来判断电路中是否产生感应电流。
（2）闭合开关，导体棒不动，磁体水平向左运动，灵敏电流计指针______（选填“会”或“不会”）发生偏转，原因是______。
（3）实验结束后，小明想探究通电导体在磁场中的受力情况，他接下来的操作是：______。
35．（2023·河南郑州·统考一模）小航做“探究通电螺线管外部磁场的方向”实验。
（1）在固定有螺线管的硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列形状如图甲所示，说明通电螺线管外部磁场与______磁体的磁场相似；
（2）对调乙图中电源的正负极，闭合开关，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与______有关；
（3）为使磁场加强，可在螺线管中插入一根______（选填“铜”、“铁”或“铝”）棒；
（4）若在图乙所示的螺线管旁放一个小磁针，闭合开关时，小磁针N极将______（选填“顺时针”或“逆时针”）旋转。
36．（2023·河南驻马店·统考一模）如图所示是“探究什么情况下磁可以生电”的实验装置。闭合开关后按下表进行操作请根据对应现象回答问题：
（1）由上表可知，闭合电路的一部分导体在磁场中___________ 时，导体中就产生感应电流；
（2）要使感应电流方向发生改变，可采取的具体措施是：___________ ；（选填字母）
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体水平运动的方向
C．上下调换磁极，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是___________ 能转化为电能；
（4）如果将电流计换成___________ ，可以探究磁场对通电导体的作用。
37．（2023·河南驻马店·统考一模）如图所示是“探究磁生电”的实验装置。
（1）实验中通过观察________来判断电路中感应电流大小；
（2）闭合开关，导体棒AB做________运动时，电路中会产生感应电流；如果将磁体的磁极对调并使导体棒AB的运动方向相反，感应电流的方向________（选填“会”或“不会”）改变；
（3）如果将电流表换成电源，该装置可以探究________（选填“发电机”或“电动机”）的工作原理。
六、作图题
38．（2023·河南驻马店·统考一模）如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出电源“”或“”极和小磁针的极性。
39．（2023·河南周口·校联考一模）根据图中小磁针静止时的位置，画出A点电流方向，并用“+”“-”在括号内标出电源的正负极。
40．（2023·河南南阳·校联考二模）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的+，﹣”极，并标出螺线管外磁感线的方向。
温度/C
22
25
28
31
34
37
40
阻值/Ω
620
600
580
560
540
520
500
序号
实验操作
电流计指针偏转情况
保持导体与磁体静止
不偏转
换更大的磁体后，仍保持导体与磁体静止
不偏转
保持磁体静止，导体水平向左切割磁感线
向右偏转
保持磁体静止，导体水平向右切割磁感线
向左偏转
保持磁体静止，导体在磁场中沿竖直方向向上、向下运动
不偏转
保持磁体静止，导体在磁场中向前、向后运动
不偏转
