专题19 欧姆定律-5年（2019-2023）中考1年模拟物理分项汇编（安徽专用）

这是一份专题19 欧姆定律-5年（2019-2023）中考1年模拟物理分项汇编（安徽专用），文件包含专题19欧姆定律-5年2019-2023中考1年模拟物理分项汇编安徽专用原卷版docx、专题19欧姆定律-5年2019-2023中考1年模拟物理分项汇编安徽专用解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

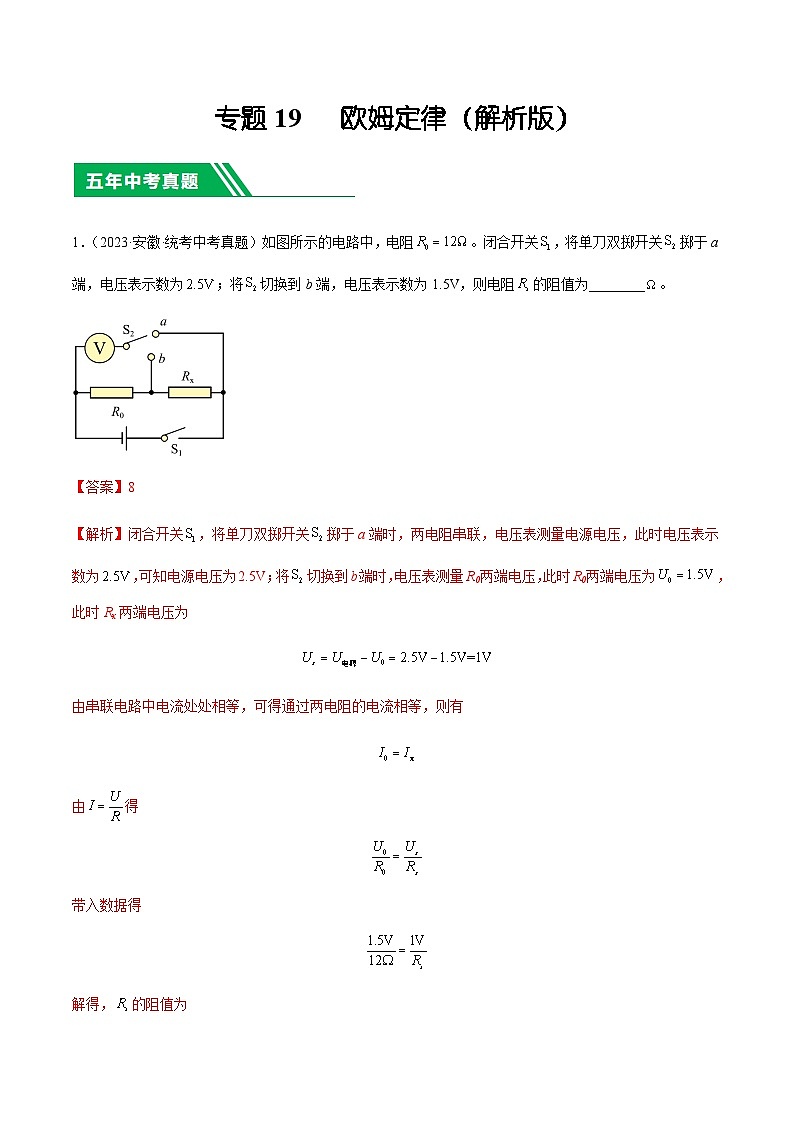

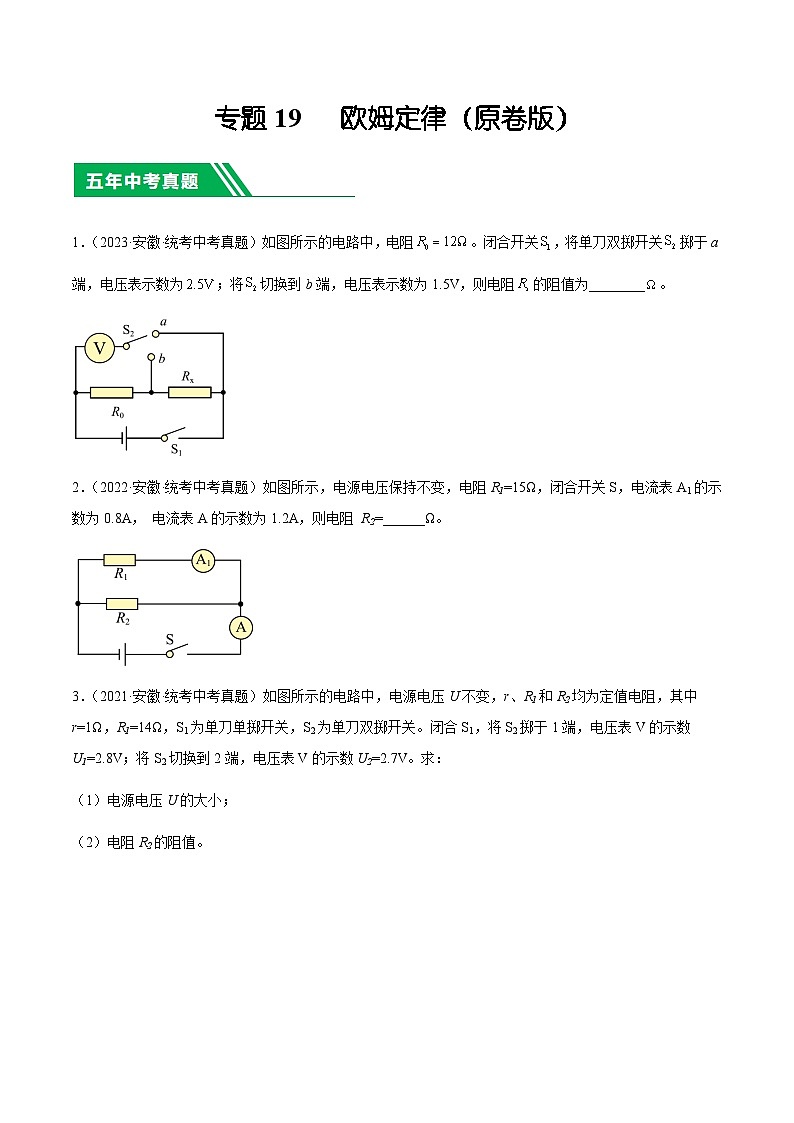

1．（2023·安徽·统考中考真题）如图所示的电路中，电阻。闭合开关，将单刀双掷开关掷于a端，电压表示数为；将切换到b端，电压表示数为1.5V，则电阻的阻值为________。

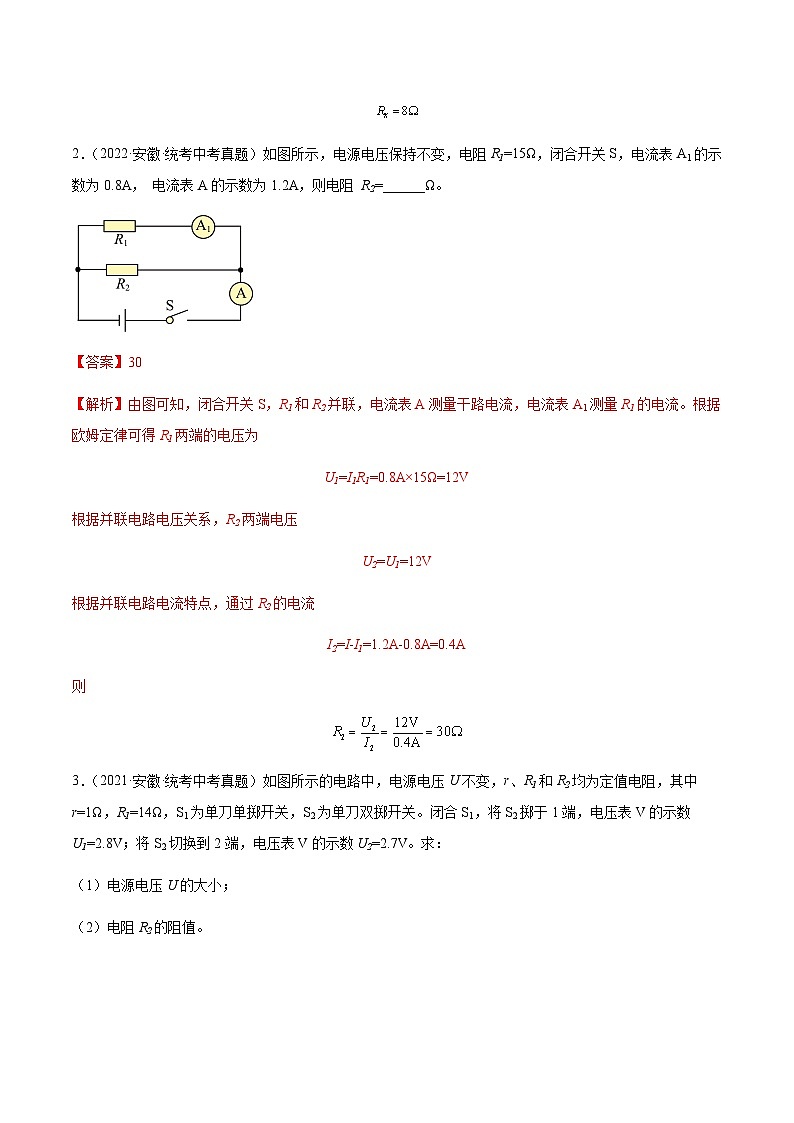

2．（2022·安徽·统考中考真题）如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。

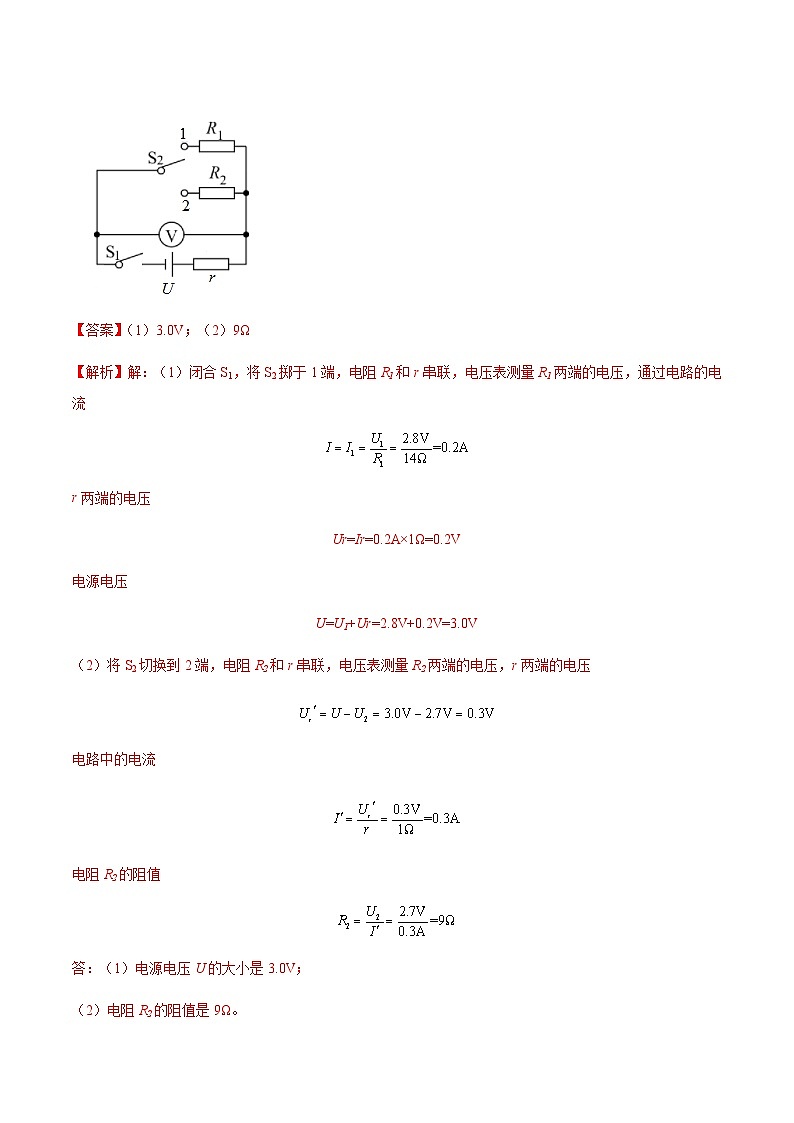

3．（2021·安徽·统考中考真题）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。

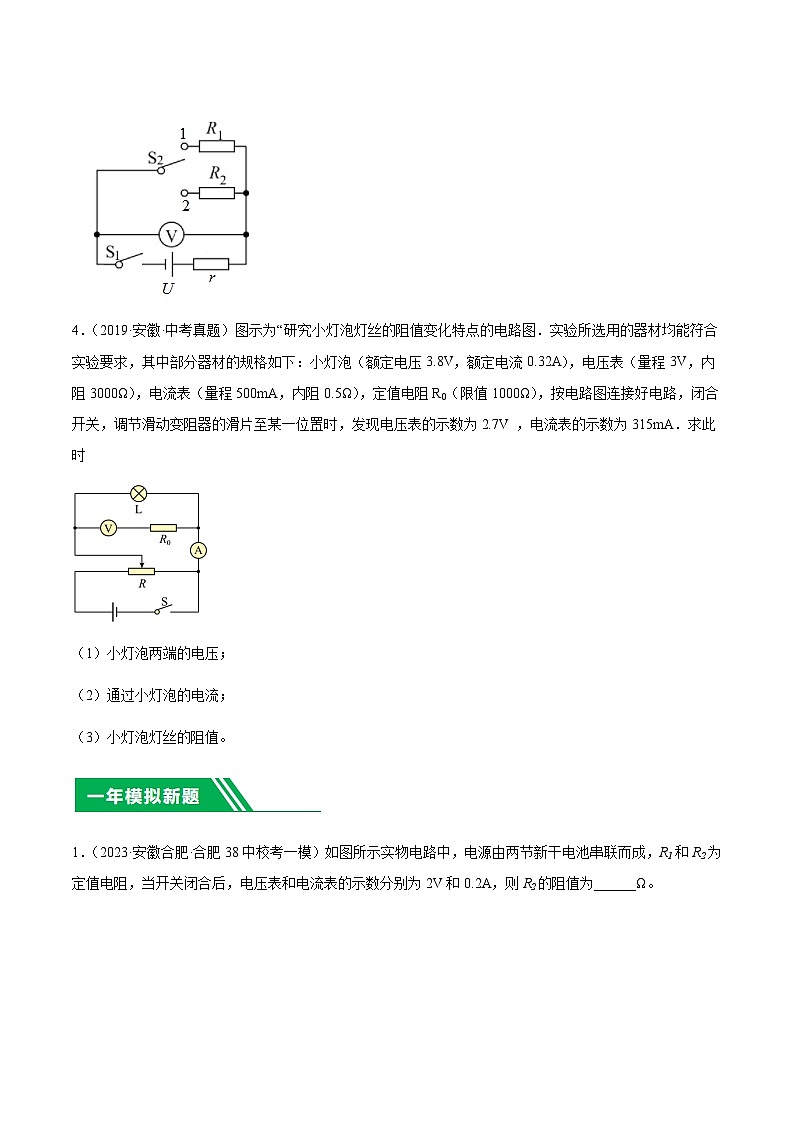

4．（2019·安徽·中考真题）图示为“研究小灯泡灯丝的阻值变化特点的电路图．实验所选用的器材均能符合实验要求，其中部分器材的规格如下：小灯泡（额定电压3.8V，额定电流0.32A），电压表（量程3V，内阻3000Ω），电流表（量程500mA，内阻0.5Ω），定值电阻R0（限值1000Ω），按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示数为2.7V ，电流表的示数为315mA．求此时
（1）小灯泡两端的电压；
（2）通过小灯泡的电流；
（3）小灯泡灯丝的阻值。

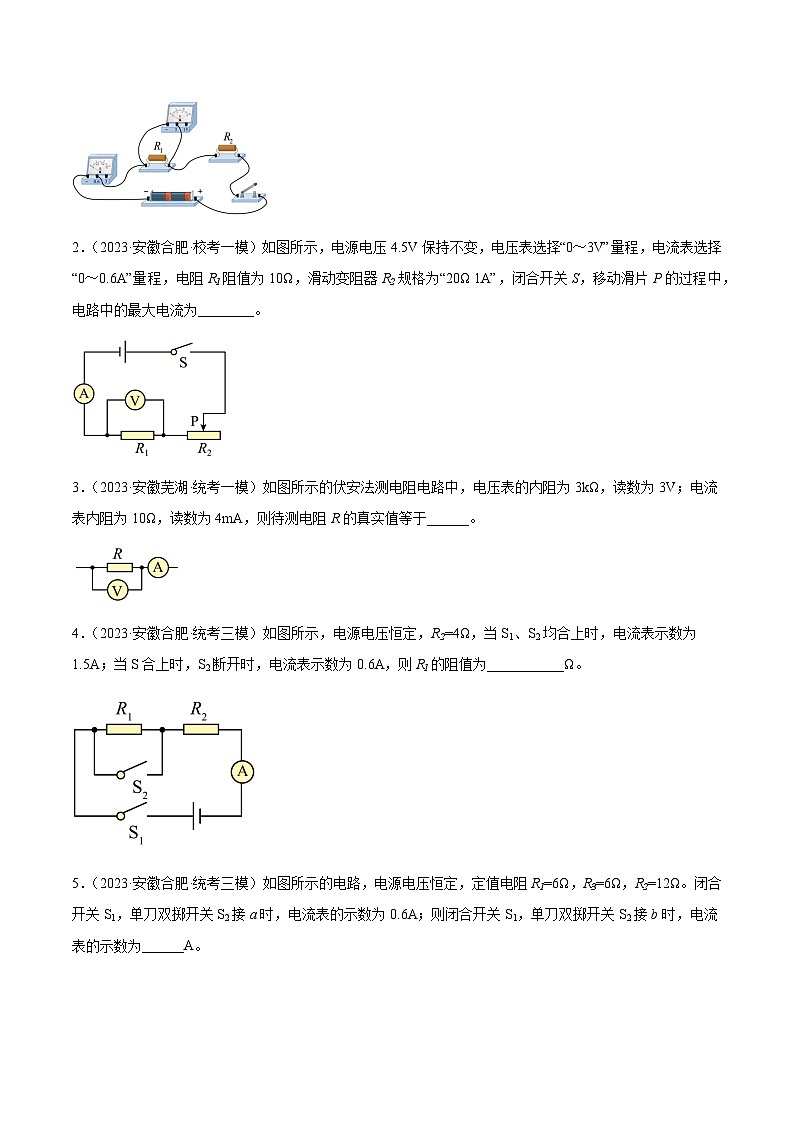

1．（2023·安徽合肥·合肥38中校考一模）如图所示实物电路中，电源由两节新干电池串联而成，R1和R2为定值电阻，当开关闭合后，电压表和电流表的示数分别为2V和0.2A，则R2的阻值为______Ω。
2．（2023·安徽合肥·校考一模）如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。
3．（2023·安徽芜湖·统考一模）如图所示的伏安法测电阻电路中，电压表的内阻为3kΩ，读数为3V；电流表内阻为10Ω，读数为4mA，则待测电阻R的真实值等于______。
4．（2023·安徽合肥·统考三模）如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，电流表示数为1.5A；当S合上时，S2断开时，电流表示数为0.6A，则R1的阻值为___________Ω。

5．（2023·安徽合肥·统考三模）如图所示的电路，电源电压恒定，定值电阻R1=6Ω，R3=6Ω，R2=12Ω。闭合开关S1，单刀双掷开关S2接a时，电流表的示数为0.6A；则闭合开关S1，单刀双掷开关S2接b时，电流表的示数为______A。

6．（2023·安徽·校联考三模）如图所示，电源电压保持不变，R1、R2为定值电阻，其中R1=10Ω，R2=15Ω。当开关S1、S2都闭合时，电流表示数为1.0A，若此时断开开关S1，则电流表的示数将变为_____A。
7．（2023·安徽蚌埠·统考一模）如图所示的电路中，电源电压恒定。闭合开关S，调节电阻箱R2的阻值分别为10Ω和30Ω时，电流表示数分别为0.6A和0.4A，则电源电压为___________V。

8．（2023·安徽·模拟预测）如图所示的电路中，电源电压恒定，定值中阴R2=6Ω，断开开关S，电流表示数为0.2A；闭合开关S，电流表示数为0.3A，则定值电阻R1=______Ω。
9．（2023·安徽合肥·合肥市第四十五中学校考一模）如图所示，开关S闭合时，电压表示数为3V，电流表示数为0.3A；断开开关S时，电流表示数为0.1A，则定值电阻R2的阻值为_______Ω。
10．（2023·安徽·校联考一模）如图所示，R1和R2串联在电路中，闭合开关S1发现两电压表的指针偏转情况完全一样，若将R1和R2并联在电路中，则流过R1和R2的电流之比为______。

11．（2023·安徽滁州·校联考二模）如图所示，当S闭合，甲、乙为电压表时，示数比为2∶5，则R1∶R2= ___________ ；当S断开，甲、乙为电流表时，电路连接状态为___________ （选填“串联”或“并联”）。

12．（2023·安徽·校联考模拟预测）如图所示电路，电阻R0=20，当滑动变阻器R的滑片P移到a端时，电流表的示数是0.5A；当滑片P移到变阻器的b端时，电流表的示数为0.2A。则滑动变阻器的最大阻值为________。
13．（2023·安徽合肥·校考一模）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，。当只闭合开关S1时，电流表的示数为0.2A；当开关S1、S2均闭合时，电流表示数如图乙所示，则Rx为______Ω。
14．（2023·安徽·校联考一模）如图所示电路中，电源电压恒定，定值电阻R1的阻值为10Ω，将滑动变阻器滑片P移至最大阻值处，闭合开关，电压表示数为4V，调节滑片P至中点处，电流表的示数为0.3A。求电源电压U和滑动变阻器的最大阻值R2。

15．（2023·安徽·模拟预测）在探究“电流与电阻的关系”实验中，电路如图甲所示，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流/随电阻R变化的图像。由图像可以得到电压表示数始终保持______V不变。
