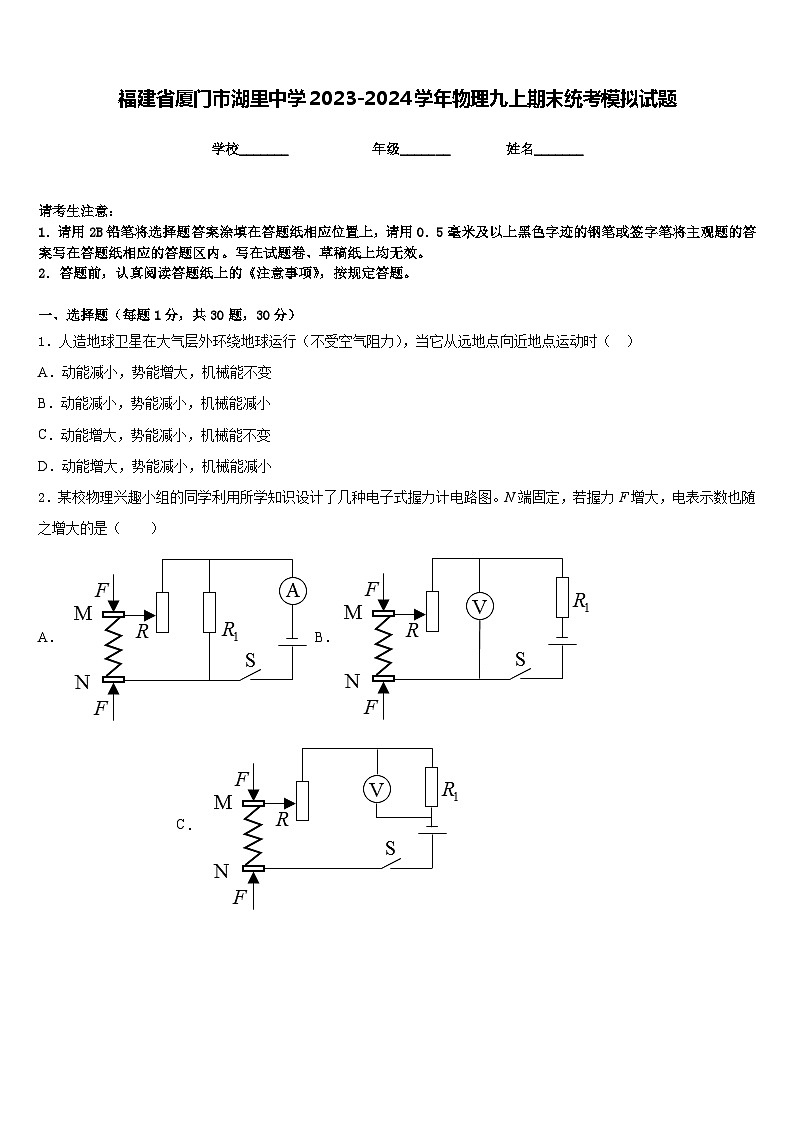

福建省厦门市湖里中学2023-2024学年物理九上期末统考模拟试题含答案

这是一份福建省厦门市湖里中学2023-2024学年物理九上期末统考模拟试题含答案，共9页。试卷主要包含了关于电，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．人造地球卫星在大气层外环绕地球运行（不受空气阻力），当它从远地点向近地点运动时（ ）
A．动能减小，势能增大，机械能不变
B．动能减小，势能减小，机械能减小
C．动能增大，势能减小，机械能不变
D．动能增大，势能减小，机械能减小
2．某校物理兴趣小组的同学利用所学知识设计了几种电子式握力计电路图。N端固定，若握力F增大，电表示数也随之增大的是（ ）

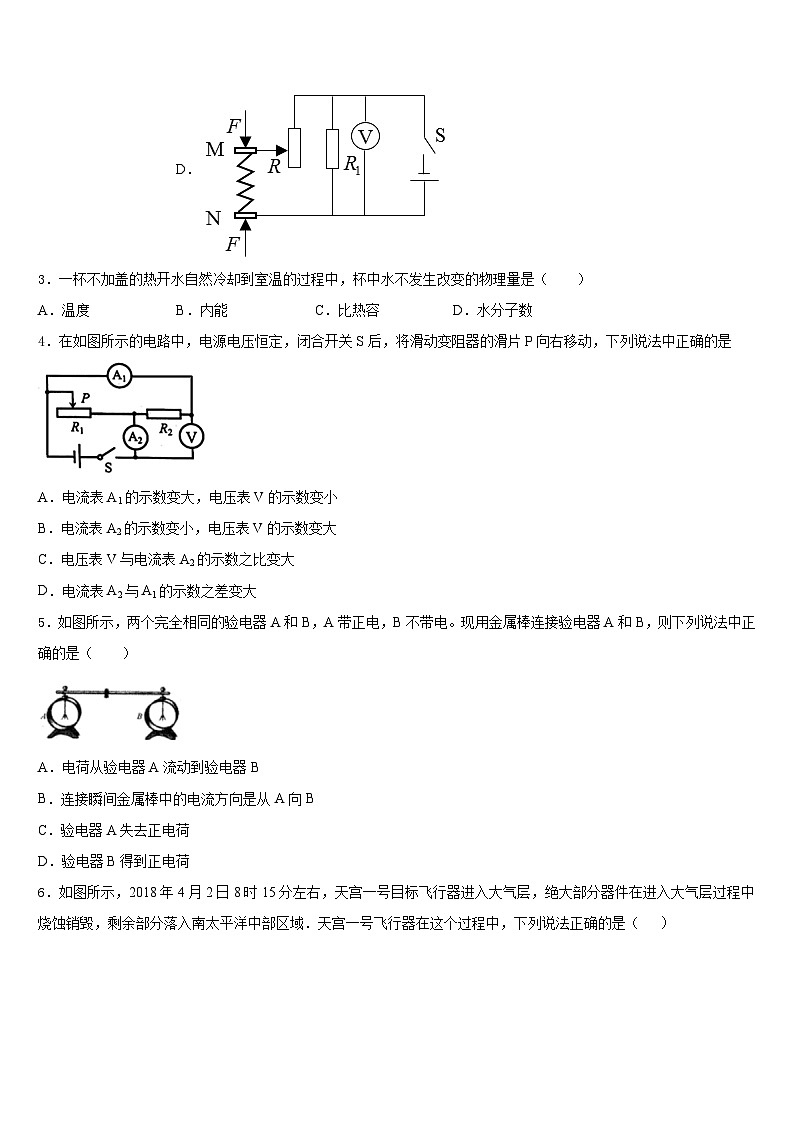

A．B．C．D．
3．一杯不加盖的热开水自然冷却到室温的过程中，杯中水不发生改变的物理量是（ ）
A．温度B．内能C．比热容D．水分子数
4．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
5．如图所示，两个完全相同的验电器A和B，A带正电，B不带电。现用金属棒连接验电器A和B，则下列说法中正确的是（ ）
A．电荷从验电器A流动到验电器B
B．连接瞬间金属棒中的电流方向是从A向B
C．验电器A失去正电荷
D．验电器B得到正电荷

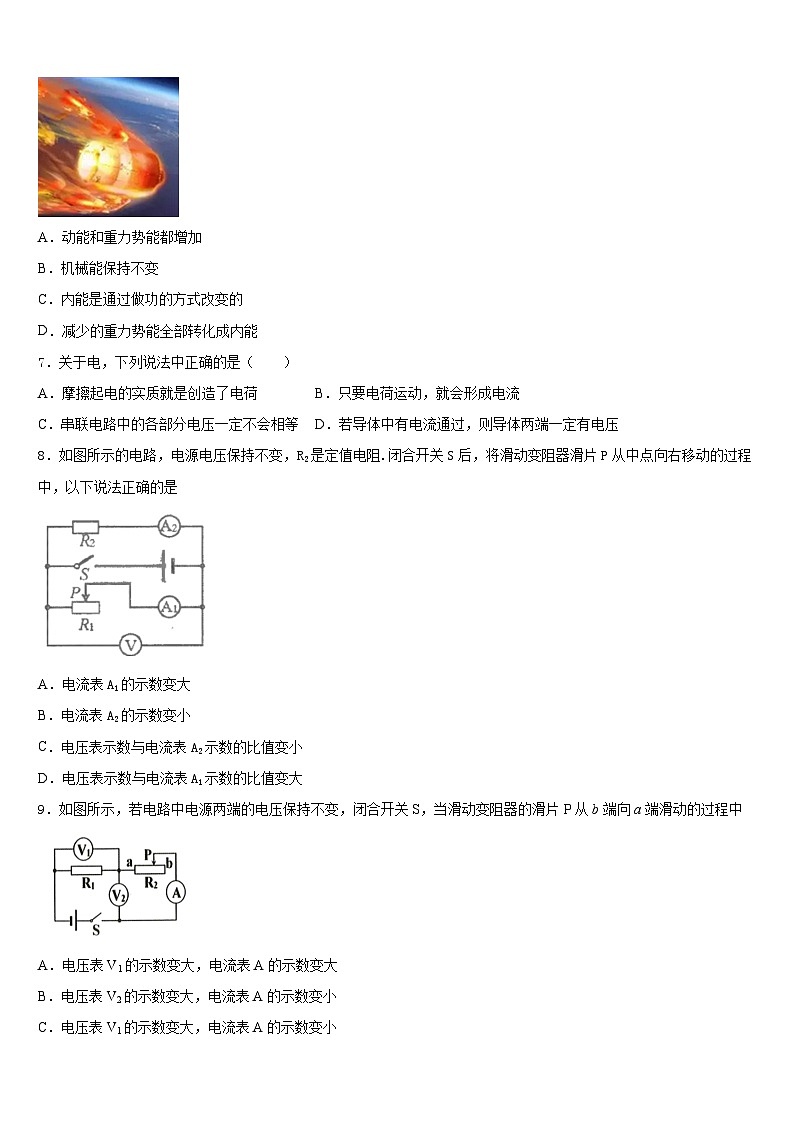

6．如图所示，2018年4月2日8时15分左右，天宫一号目标飞行器进入大气层，绝大部分器件在进入大气层过程中烧蚀销毁，剩余部分落入南太平洋中部区域．天宫一号飞行器在这个过程中，下列说法正确的是（ ）
A．动能和重力势能都增加
B．机械能保持不变
C．内能是通过做功的方式改变的
D．减少的重力势能全部转化成内能
7．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压
8．如图所示的电路，电源电压保持不变，R2是定值电阻.闭合开关S后，将滑动变阻器滑片P从中点向右移动的过程中，以下说法正确的是
A．电流表A1的示数变大
B．电流表A2的示数变小
C．电压表示数与电流表A2示数的比值变小
D．电压表示数与电流表A1示数的比值变大
9．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中
A．电压表V1的示数变大，电流表A的示数变大
B．电压表V2的示数变大，电流表A的示数变小
C．电压表V1的示数变大，电流表A的示数变小
D．电压表V2的示数变大，电流表A的示数变大
10．如图所示，高压输电铁塔最上面的两条导线的作用是（ ）
A．固定铁塔B．备用输电线
C．防止雷电D．接收信息
11．如图所示的电路中，闭合开关S后，下列说法正确的是（ ）
A．通过灯L1的电流大于灯L2的电流
B．灯L1两端的电压一定等于灯L2两端的电压
C．灯L1可能比灯L2亮
D．若L1灯丝烧断，L2仍能正常发光
12．把用毛皮摩擦过的橡胶棒靠近用餐巾纸摩擦过的塑料吸管，发现吸管会远离橡胶棒，这说明：
A．吸管是导体B．吸管此时带正电
C．吸管失去了原子核D．吸管得到了电子
二、填空题（每题5分，共4题，20分）
13．甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中．在相同时间内产生热量较多的是_______，将它们并联在电路中，产生热量较多的是_____（选填“甲”或“乙”）．串联时甲电炉消耗的电功率与并联时甲电炉消耗的电功率之比为______．
14．如图所示是小雨家的电能表，此时电能表示数为________，小雨让一个用电器单独工作15 min，这段时间内电能表转盘刚好转了120转，电流做了_______J的功，则该用电器的实际功率为_______W.
15．如图所示，电源电压为6V，电阻R1的阻值为8Ω。闭合开关后，电流表的示数为0.9A，则通过电阻R1的电流为_____A，R2的电功率为______W。
16．甲、乙两只标有“220V，500W”和“220V，1000W”字样的电炉，若将把它们串联在电路中，相同时间内产生热量较多的是_______；若将它们并联在电路中，相同时间内产生热量较多的是_______ （均选填“甲”或“乙”）．
三、实验题（共12分）
17．（4分）现有一个阻值为30Ω的定值电阻R1，一个电压约为12V的电源，一个只有0~3V量程的电压表，一个最大阻值约为200Ω的滑动变阻器，开关及导线若干。请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻Rx的阻值（电路可重组）要求：
（1）画出实验电路图；
（2）写出主要实验步骤和需测量的物理量；
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
18．（4分）某同学按照如图甲所示的电路，测量额定电压为2.5Ｖ的小灯泡的电阻。
(1)请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）；______
(2)闭合开关前，应将滑片P置于_______（选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是________________________；
(3)故障排除后，闭合开关，移动滑片，当电压表示数为1.5Ｖ时，电流表示数如图乙所示，则此时通过小灯泡的电流是__________A，小灯泡电阻是__________Ω；
(4)利用实验测得数据绘制了如图丙所示的I-U图像，则小灯泡的额定功率为______W；
(5)完成测量后小东认为，还可以用上述器材探究“电流与电压关”,系小李认为用上述器材不能完成此探究，你认为小李判断的理由是什么？
答：____________________________________________________ 。
19．（4分）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它横截面积为S。
(1)为了研究电阻与导体材料有关，应将导线______和导线_____先后接入电路；
(2)为了研究电阻与导体的长度有关，应将导线______和导线_____先后接入电路；
(3)为了研究电阻与导体____________的关系，应将导线1和导线____先后接入电路。
四、作图题（共16分）
20．（8分）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．
（_____）
21．（8分）根据图所示的电路图，用笔画线代替导线根据下图所示的实际电路，在右面的虚线框内画出电路图。
（____）
五、计算题（共22分）
22．（10分）如图是安装在襄阳东站内的一种即热式节能饮水机的原理图。烧开的水很烫不能即饮用，即热式节能饮水机中的热交换套管很好地解决了这一问题，它的奥秘在于将进水管与出水管贴在一起，利用进水管中的冷水给出水管中的开水降温，同时，进水管中的冷水被预热后送到加热腔中用电加热器烧开。如图所示，当节能饮水机的出水流量为1.8L/min 时20℃的自来水经热交换套管后被预热成80℃的热水流进加热腔，同时有相同质量的100℃的开水从加热腔流进热交换套管变成可供直接饮用的温开水流出。
(1)可供直接饮用的温开水的温度是多少℃？(不计热交换套管中的热损失)
(2)若电加热器的效率为90%，则电加热器每分钟释放的热量为多少J?
23．（12分）电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：
（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少J？
（2）当同时闭合S1、S2时，电吹风正常工作，通过R的电流为多大？
（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、D
5、B
6、C
7、D
8、D
9、A
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、甲 乙 111：1
14、2019.6 7.2×105 800
15、0.75 0.9
16、甲 乙
三、实验题（共12分）
17、（1） （2）见解析 （3）
18、见解析 B 灯泡断路 0.2 7.5 0.625 灯泡的电阻随温度的变化而变化
19、1 2 2 4 横截面积 3
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 40℃；(2) 1.68×105J。
23、（1）4800 J；（2）3.64 A；（3）48000J
