2023-2024学年福建省厦门市第一中学九上物理期末达标检测模拟试题含答案

这是一份2023-2024学年福建省厦门市第一中学九上物理期末达标检测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
2．下列家用电器或家庭电路元件中属于串联的是( )
A．电视机和电冰箱B．两孔插座与三孔插座
C．电灯和控制它的开关D．不同房间内的电灯
3．如图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．木材、橡皮B．石墨、金属
C．木材、金属D．石墨、橡皮
4．下列选项中，属于可再生能源的是:
A．煤B．石油C．天然气D．太阳能
5．如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（ ）
A．U1=U2B．U1＜U2C．U1＞U2D．U1+U2=U
6．由c=，关于同一种物质的比热容c，下列说法正确的是（ ）
A．若吸收的热量增大一倍，则比热容增大一倍
B．若质量增大一倍，则比热容减至一半
C．若加热前后的温度差增大一倍，则比热容增大一倍
D．无论质量多大，比热容都一样
7．如图甲所示的电路中，为定值电阻，为滑动变阻器其最大阻值为．闭合开关S后，当滑动变阻器的滑片P从b端移至a端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是
A．电路中最小电流为B．消耗的最大电功率为10W
C．的阻值是D．电源电压为15V
8．下列物理量的估计中最接近事实的是
A．人体的安全电压是不高于220V
B．一节新的1号干电池的电压为
C．一盏日光灯正常工作时功率约为400W
D．家用空调正常工作时的电流约为
9．同种材料制成的导体A、B串联接入电路，A和B等长，但A比B的横截面积大。当电路接通后，下列对二者几个物理量的关系描述错误的是（ ）
A．电阻B．两端的电压C．通过的电流D．电功率

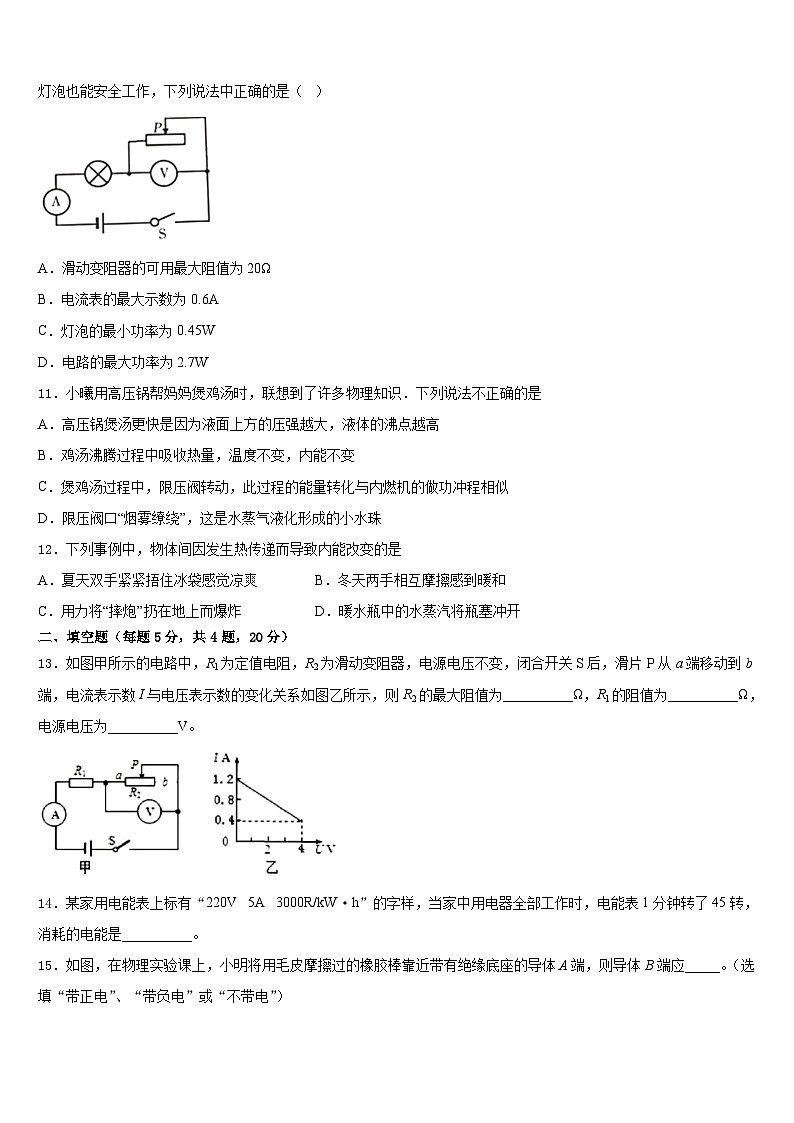

10．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有““字样，不考虑灯丝电阻的变化。若闭合开关，两电表的示数均不超过所选量程，灯泡也能安全工作，下列说法中正确的是（ ）
A．滑动变阻器的可用最大阻值为20Ω
B．电流表的最大示数为0.6A
C．灯泡的最小功率为0.45W
D．电路的最大功率为2.7W
11．小曦用高压锅帮妈妈煲鸡汤时，联想到了许多物理知识．下列说法不正确的是
A．高压锅煲汤更快是因为液面上方的压强越大，液体的沸点越高
B．鸡汤沸腾过程中吸收热量，温度不变，内能不变
C．煲鸡汤过程中，限压阀转动，此过程的能量转化与内燃机的做功冲程相似
D．限压阀口“烟雾缭绕”，这是水蒸气液化形成的小水珠
12．下列事例中，物体间因发生热传递而导致内能改变的是
A．夏天双手紧紧捂住冰袋感觉凉爽B．冬天两手相互摩擦感到暖和
C．用力将“摔炮”扔在地上而爆炸D．暖水瓶中的水蒸汽将瓶塞冲开
二、填空题（每题5分，共4题，20分）
13．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数的变化关系如图乙所示，则R2的最大阻值为__________Ω，R1的阻值为__________Ω，电源电压为__________V。
14．某家用电能表上标有“220V 5A 3000R/kW·h”的字样，当家中用电器全部工作时，电能表1分钟转了45转，消耗的电能是__________。
15．如图，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应_____。（选填“带正电”、“带负电”或“不带电”）
16．常用电压表是将小量程的电流计改装而成的。电流计本身也有电阻（内阻r），并遵从欧姆定律。电流计串联一个定值电阻R后，与待测电路并联，则待测电路两端的电压等于电流计和定值电阻两端的总电压，并可以通过电流计的表盘读出。现有一内阻r为100Ω、满偏电流Ig（指针偏转至最大刻度线处时通过电流计的电流）为1mA的电流计，将其改装为量程为0~3V的电压表时需要串联一个电阻R0，如图所示，则电阻R0的阻值为________Ω。
三、实验题（共12分）
17．（4分）小明用如图甲所示实验电路测量额定电压为2.5V小灯泡的额定功率。所用器材有：电压恒定为3V的稳压电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关和导线若干。
（1）连接电路时，要断开开关，在闭合开关之前，变阻器的滑片P应置于最_______端（选填“左”或“右”）。
（2）实物图有一根导线搭错了，请在错误的导线处画“×”，并用笔画线表示导线，连接正确的电路（只改一根导线）_____________。
（3）更正电路后，闭合开关S，小灯泡L不发光且电流表无示数，但是电压表的示数较大且接近电源电压。小明检查发现导线完好且连接无误，则出现这种现象的原因可能是_________。（选填选项前的字母）
A．滑动变阻器断路 B．滑动变阻器短路
C．小灯泡断路 D．小灯泡短路
（4）排除故障后，若调节滑动变阻器，使电压表示数如图乙所示_______V，电流表示数为0.28A,则小灯泡的实际功率是_______W；通过移动滑动变阻器滑片P，将电压表示数调至2.5V，此时电流表的示数如图丙所示_______A，则小灯泡的额定功率是_______ W。
（5）如下表所示，小明通过分析小灯泡两个状态下的数据，发现小灯泡的电阻____（选填“变化”、“不变”）。
（6）由上表的实验记录你还能得到的结论：_____（写出一条即可）。
18．（4分）在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。
(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，经过分析有一根导线连接错误.请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（______）
(2)电路连接正确后，从滑动变组器接入电路的最大阻值开始记录数据，得到小灯泡的“I-U”图像如图乙所示。分析实验数据可知，则小灯泡的额定功率是_____W，滑动变阻器的规格应选择_____（选填序号）。
A．10Ω 1A B．15Ω 1A C．25Ω 1A D． 30Ω 1A
19．（4分）如图是某同学探究影响导体电阻大小因素的实验装置。
(1)图甲所示的实验中，把接入电路的镍铬合金丝换成铜丝后，小灯泡的亮度变______．表明导体的电阻大小与导体的____________有关：
(2)在图乙的实验装置中，该同学利用线路板上的导线________可以探究电阻的大小是否跟导线的粗细有关，利用导线_________可以探究电阻的大小是否跟导线的长度有关。(选填导线序号)

四、作图题（共16分）
20．（8分）根据电路图连接实物图。
（_____）
21．（8分）在学校创新比赛中，小亮同学设计了一个多档位的电热水器。已知R1（__________）

五、计算题（共22分）
22．（10分）小明家买回一台新型快速电热水壶，其工作电路如图所示。S为温控开关，R1为电热管，R0为保温电阻，该电热水壶的加热功率为1100W，加热满一壶水的时间一般为5min。当瓶内水烧开时，其温控开关S自动断开，电热水壶处于保温状态，保温时电热管的电功率为0.44W。不考虑电阻随温度的变化。求：
(1)当用该热水壶加热时，流过电热管R1的电流是多少？
(2)将一满壶水烧开需要消耗的电能是多少？
(3)要使电热水壶满足保温功率，保温电阻R0电阻应取多大值？
23．（12分）电饭锅是家中常用的用电器。下表是小明家电饭锅的部分铭牌参数，其内部结构简化电路如图所示，R1和R2都是加热电阻。求：
(1)为了明确电饭锅的加热功率，小明关闭家中其它用电器，只接通电饭锅且处于正常加热状态，发现家中标有“220V 10（20）A；3000revs/”的电能表5min内闪了200次，由此可知道表格中“？”的加热功率应为多少；
(2)电阻R1和R2的阻值各是多少。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、D
5、A
6、D
7、B
8、B
9、C
10、C
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、10 5 6
14、
15、带负电
16、2900
三、实验题（共12分）
17、左 C 1.5V 0.42W 0.4A 1W 变化 小灯泡两端电压越大，小灯泡实际功率越大
18、 0.625W C
19、亮 材料 ①② ②③
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 5A；(2)3.3×105J；(3)2156Ω
23、 (1) 800W；(2)64Ω，1100Ω
U/V
2.5
I/A
0.28
P/W
额定电压
220V
频率
50Hz
额定功率
加热
？
保温
44W
