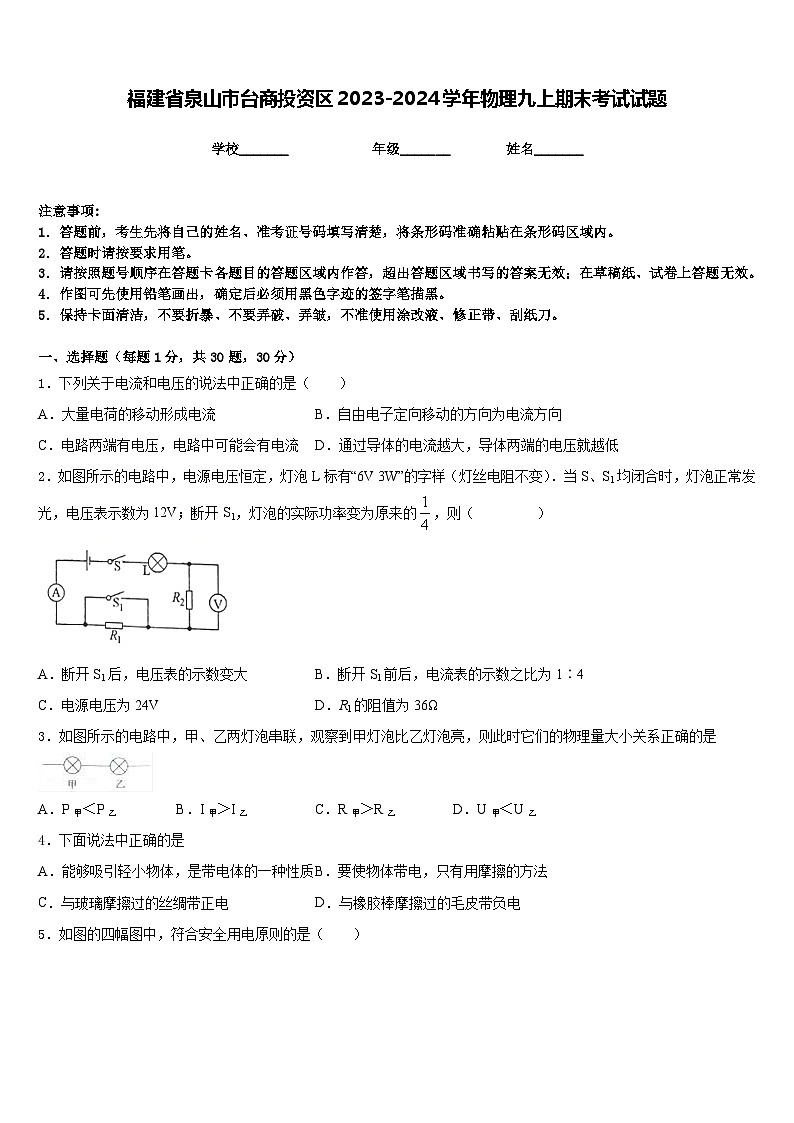

福建省泉山市台商投资区2023-2024学年物理九上期末考试试题含答案

这是一份福建省泉山市台商投资区2023-2024学年物理九上期末考试试题含答案，共8页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列关于电流和电压的说法中正确的是（ ）
A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流D．通过导体的电流越大，导体两端的电压就越低
2．如图所示的电路中，电源电压恒定，灯泡L标有“6V 3W”的字样（灯丝电阻不变）．当S、S1均闭合时，灯泡正常发光，电压表示数为12V；断开S1，灯泡的实际功率变为原来的，则（ ）
A．断开S1后，电压表的示数变大B．断开S1前后，电流表的示数之比为1∶4
C．电源电压为24VD．R1的阻值为36Ω
3．如图所示的电路中，甲、乙两灯泡串联，观察到甲灯泡比乙灯泡亮，则此时它们的物理量大小关系正确的是
A．P甲＜P乙B．I甲＞I乙C．R甲＞R乙D．U甲＜U乙
4．下面说法中正确的是
A．能够吸引轻小物体，是带电体的一种性质B．要使物体带电，只有用摩擦的方法
C．与玻璃摩擦过的丝绸带正电D．与橡胶棒摩擦过的毛皮带负电

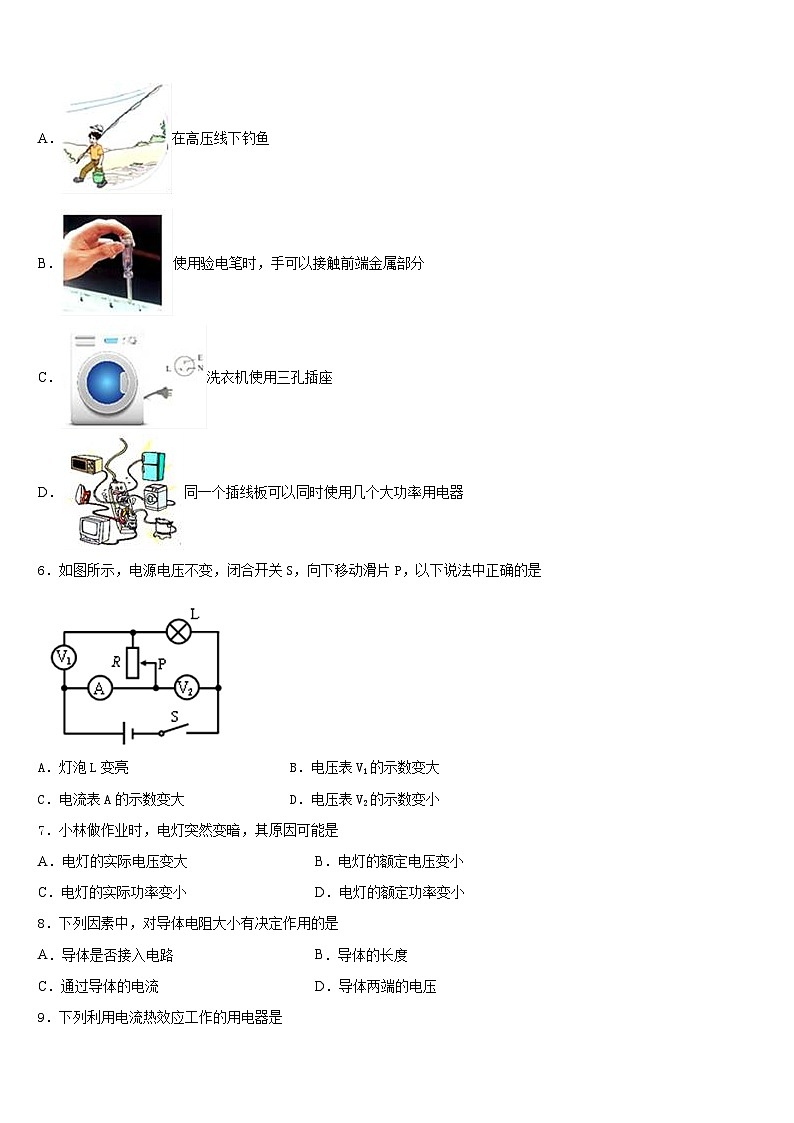

5．如图的四幅图中，符合安全用电原则的是（ ）
A．在高压线下钓鱼
B．使用验电笔时，手可以接触前端金属部分
C．洗衣机使用三孔插座
D．同一个插线板可以同时使用几个大功率用电器
6．如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是
A．灯泡L变亮 B．电压表V1的示数变大
C．电流表A的示数变大 D．电压表V2的示数变小
7．小林做作业时，电灯突然变暗，其原因可能是
A．电灯的实际电压变大B．电灯的额定电压变小
C．电灯的实际功率变小D．电灯的额定功率变小
8．下列因素中，对导体电阻大小有决定作用的是
A．导体是否接入电路B．导体的长度
C．通过导体的电流D．导体两端的电压

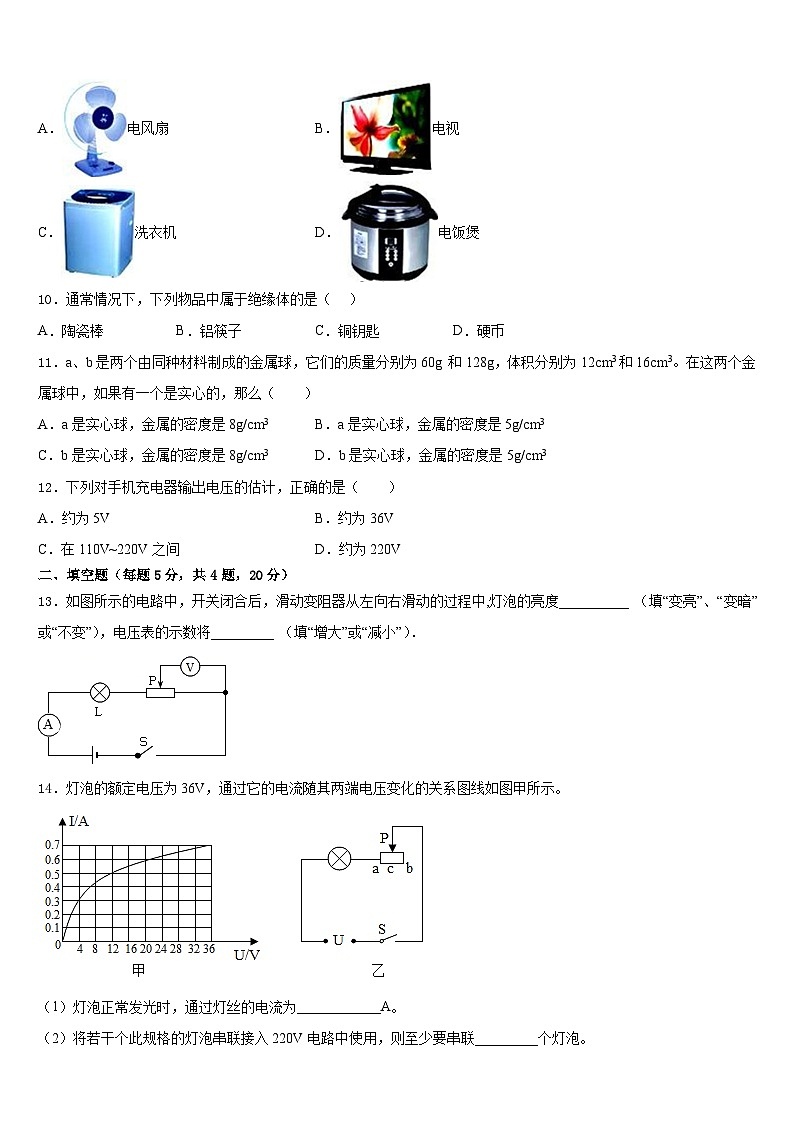

9．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
10．通常情况下，下列物品中属于绝缘体的是（ ）
A．陶瓷棒B．铝筷子C．铜钥匙D．硬币
11．a、b是两个由同种材料制成的金属球，它们的质量分别为60g 和128g，体积分别为12cm3和16cm3。在这两个金属球中，如果有一个是实心的，那么（ ）
A．a是实心球，金属的密度是8g/cm3B．a是实心球，金属的密度是5g/cm3
C．b是实心球，金属的密度是8g/cm3D．b是实心球，金属的密度是5g/cm3
12．下列对手机充电器输出电压的估计，正确的是（ ）
A．约为5VB．约为36V
C．在110V~220V之间D．约为220V
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中,灯泡的亮度__________ （填“变亮”、“变暗”或“不变”），电压表的示数将_________ （填“增大”或“减小”）．
14．灯泡的额定电压为36V，通过它的电流随其两端电压变化的关系图线如图甲所示。
（1）灯泡正常发光时，通过灯丝的电流为____________A。
（2）将若干个此规格的灯泡串联接入220V电路中使用，则至少要串联_________个灯泡。
（3）将灯泡接入电路中，如图乙所示。滑动变阻器标有“80Ω 1A”字样，当闭合开关S，滑片P位于中点c时，灯泡消耗的电功率为12W，则电源电压为__________V。
15．如图所示，电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______V，则灯泡L2两端的电压是________V。
16．英国物理学_____发现了电流热效应的定律，生产生活中的_____（选填“电磁起重机”“节能台灯”或“电热毯”）主要是利用电流热效应工作的．
三、实验题（共12分）
17．（4分）某小组同学用如下图甲所示的装置来探究水的沸腾。从点燃酒精灯加热开始计时，当液体中有气泡上升时，每隔 1min 记录水的温度如下表所示。
（1）图甲实验装置的组装顺序应为________（选填“自上而下”或“自下而上”）。
（2）某小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如上图乙中C、D所示，则图中_____是水沸腾时的情况。
（3）在图丙中以时间为横轴、温度为纵轴，根据表中数据作出水的沸腾图象。
（____）
（4）从记录数据和图象可知，水的沸点为___℃，水在沸腾过程中温度_________(选填“升高” “不变”或“降低”)，实验时的气压___（选填“大于”“等于”或“小于”） 1 标准大气压。
（5）撒去酒精灯后，水仍能继续沸腾一小段时间，其原因是_______________。
18．（4分）如图所示，是某实验小组设计的探究“影响电磁铁磁性强弱的因素”实验电路图。在实验时，通过_______________反映电磁铁磁性强弱，此实验电路探究的是“电磁铁磁性强弱与_______关系”。
19．（4分）如图所示是探究小灯泡电阻时连接的实验电路图，选用的小灯泡的正常发光时的电压为2.5V．
（1）某同学连接的电路如图所示，请指出其中的两处错误或不妥：
①_____________________________ ；
②__________________________________ ．
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是_______________________________________ ．
（3）某同学在实验过程中，在电流表、电压表均有示数的情况下，将小灯泡从灯座中取走，则此时电压表____________ 示数（选填“有”或“没有”）．
（4）该同学将测得的数据及计算结果填在下面的表格中：
小灯泡正常发光时的电阻为_______________ Ω（保留一位小数）．
（5）分析表中的数据发现灯丝的电阻是变化的，这说明_______________ ．这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝__________ 烧断（选填“容易”或“不容易”）．
四、作图题（共16分）
20．（8分）学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。请在方框内画出符合上述要求的电路图。
21．（8分）请根据图甲电路图，连接好图乙实物电路．
（_______）
五、计算题（共22分）
22．（10分）在深圳某科技节上，某同学自己动手制作了一个牛奶加热器，设计电路简图如图所示，已知滑动变阻器R０的电大阻值为100Ω，用于加热的电阻丝R1的阻值为55Ω．求闭合开关S后：
（1）电路中的最小电流（结果保留1位小数）；
（2）电热丝的最大加热功率；
（3）在最大加热功率下，用时100s可以将1kg常温牛奶温度升高多少？[不考虑热量损失，牛奶的比热容为c＝2.5×10３J/（kg·℃）]
23．（12分）为培养同学们的探究能力，某校组织科技社团的同学们对小灯泡的亮暗进行研究．现取“6V 6W”和“6V3W”的小灯泡L1和L2各一个，标有“50Ω 1A”字样的滑动变阻器一个，量程为0～0.6A的电流表和量程为0～3V的电压表各一个，根据测得的数据绘制出了两灯中电流与其两端电压变化关系的图象，如图甲所示．求：
(1)小灯泡L2的额定电流．
(2)将两灯并联接在电压为6V的电源两端，10min内电路消耗的电能．
(3)将小灯泡L2与滑动变阻器R串联接在电压为12V的电源两端，如图乙所示．闭合开关S，调节滑动变阻器，为了保证电路元件安全，求滑动变阻器允许接入电路的最小阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、A
5、C
6、B
7、C
8、B
9、D
10、A
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、不变 减小
14、0.7 7 44
15、4 2
16、焦耳 电热毯
三、实验题（共12分）
17、自下而上 C 98 不变 小于 石棉网的温度较高，高于水的温度，水能继续吸热
18、吸引大头钉的多少； 电流大小；
19、变阻器同时接了下面两个接线 电流表的正负接线柱接反了 滑动变阻器的滑片没有位于最大阻值处 有 8.3 灯丝电阻随温度的升高而增大 容易
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.4A．（2）880W．（3）35.2℃
23、（1）0.5A（2）5400J（3）12Ω
