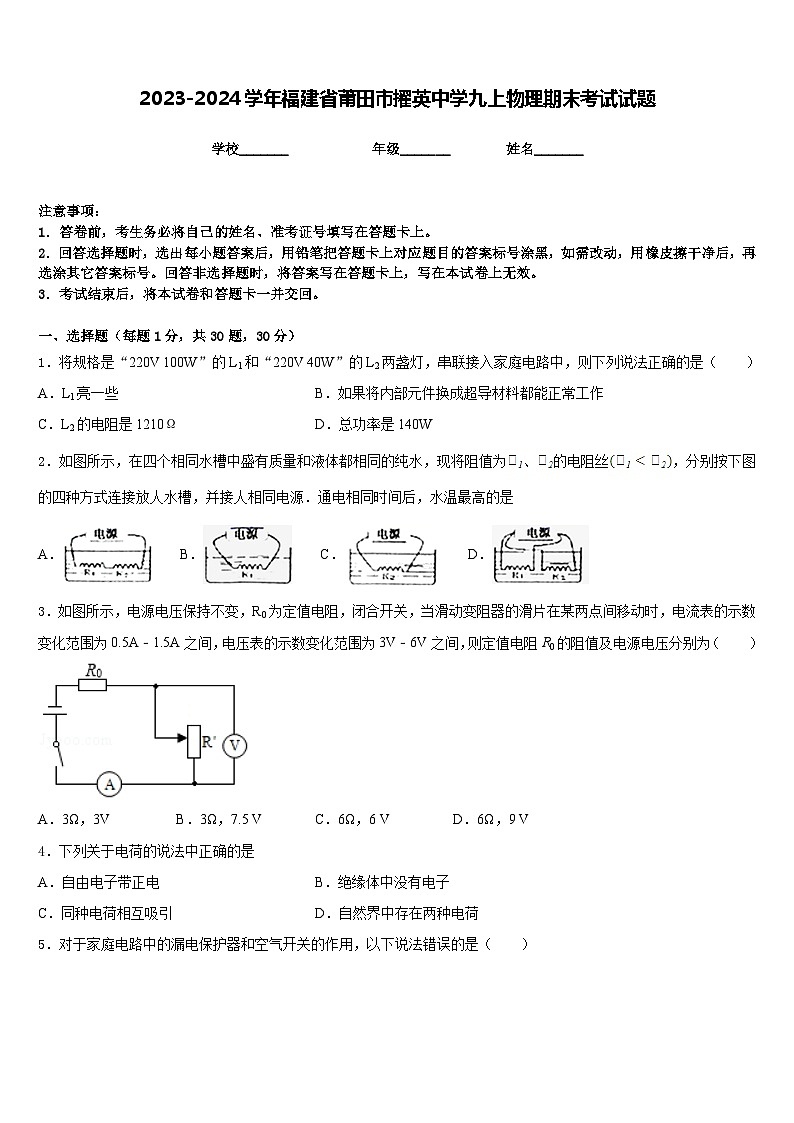

2023-2024学年福建省莆田市擢英中学九上物理期末考试试题含答案
展开
这是一份2023-2024学年福建省莆田市擢英中学九上物理期末考试试题含答案，共9页。试卷主要包含了下列关于电荷的说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．将规格是“220V 100W”的L1和“220V 40W”的L2两盏灯，串联接入家庭电路中，则下列说法正确的是（ ）
A．L1亮一些B．如果将内部元件换成超导材料都能正常工作
C．L2的电阻是1210ΩD．总功率是140W
2．如图所示，在四个相同水槽中盛有质量和液体都相同的纯水，现将阻值为、的电阻丝，分别按下图的四种方式连接放人水槽，并接人相同电源．通电相同时间后，水温最高的是
A． B． C． D．
3．如图所示，电源电压保持不变，R0为定值电阻，闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A﹣1.5A之间，电压表的示数变化范围为3V﹣6V之间，则定值电阻R0的阻值及电源电压分别为（ ）
A．3Ω，3VB．3Ω，7.5 VC．6Ω，6 VD．6Ω，9 V
4．下列关于电荷的说法中正确的是
A．自由电子带正电B．绝缘体中没有电子
C．同种电荷相互吸引D．自然界中存在两种电荷

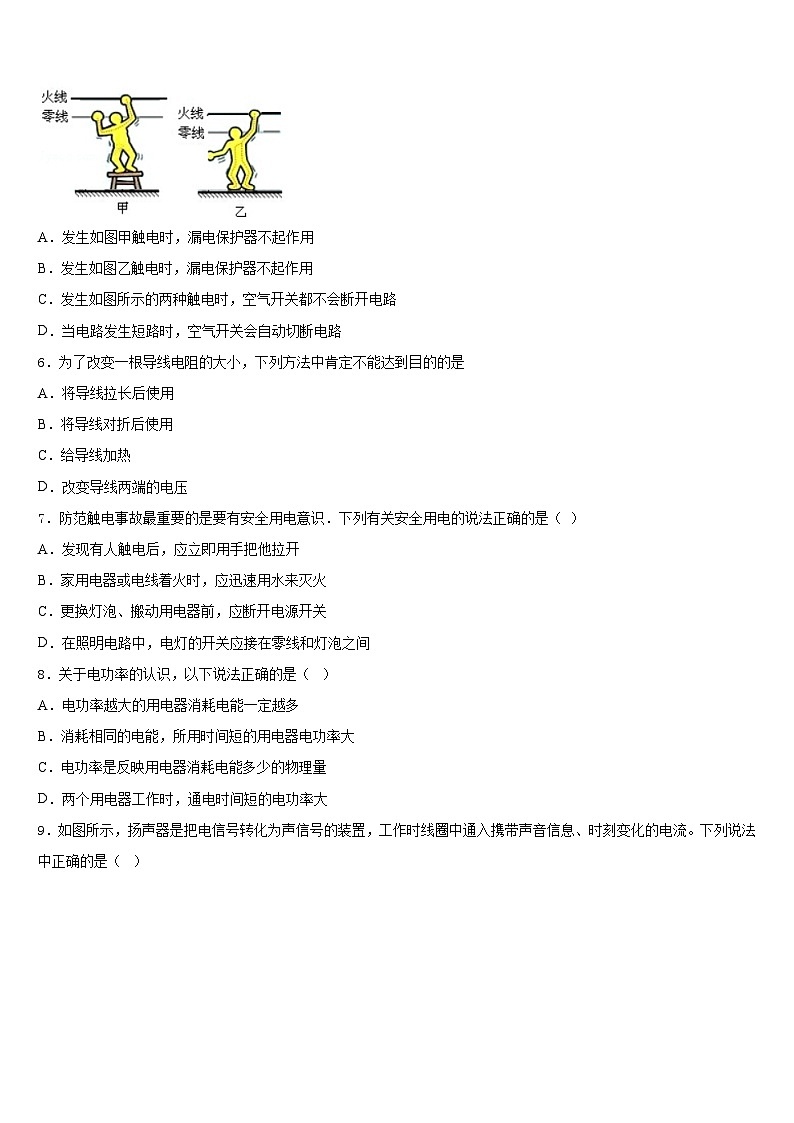

5．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
6．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是
A．将导线拉长后使用
B．将导线对折后使用
C．给导线加热
D．改变导线两端的电压
7．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
8．关于电功率的认识，以下说法正确的是（ ）
A．电功率越大的用电器消耗电能一定越多
B．消耗相同的电能，所用时间短的用电器电功率大
C．电功率是反映用电器消耗电能多少的物理量
D．两个用电器工作时，通电时间短的电功率大

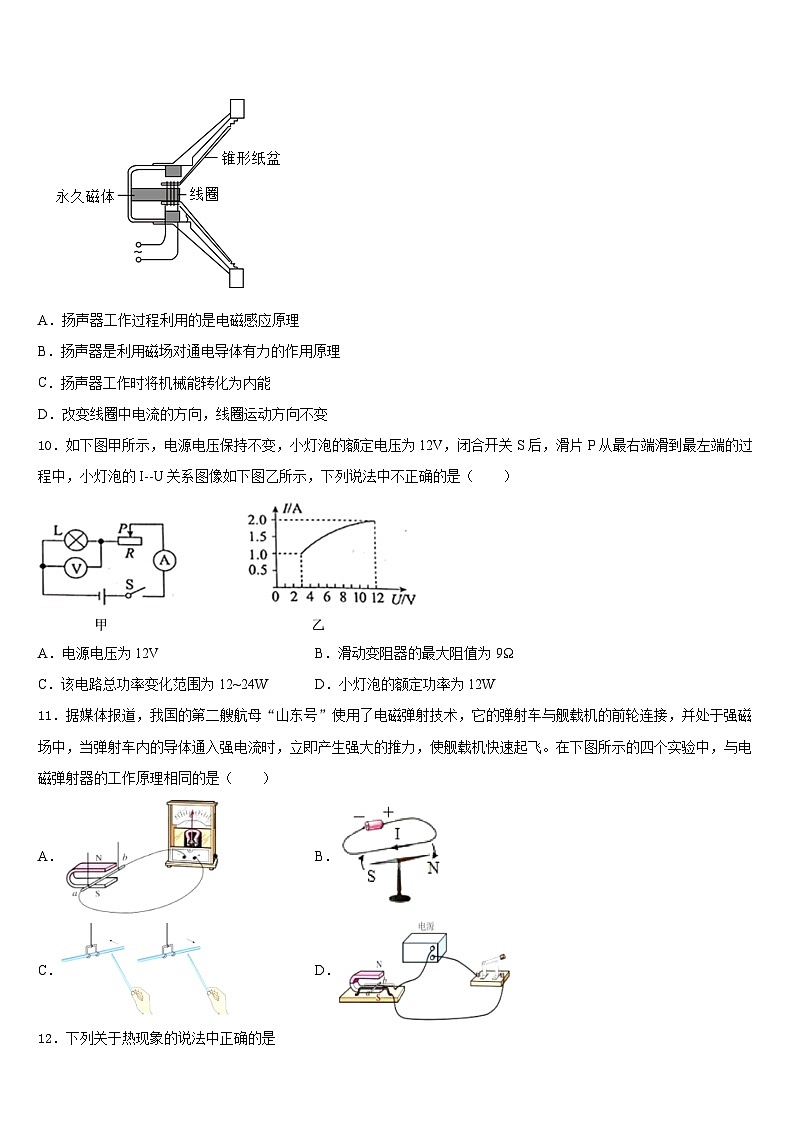

9．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变
10．如下图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I--U关系图像如下图乙所示，下列说法中不正确的是（ ）
A．电源电压为12VB．滑动变阻器的最大阻值为9Ω
C．该电路总功率变化范围为12~24WD．小灯泡的额定功率为12W
11．据媒体报道，我国的第二艘航母“山东号”使用了电磁弹射技术，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。在下图所示的四个实验中，与电磁弹射器的工作原理相同的是（ ）
A．B．
C．D．
12．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．汽油机的汽缸顶部有一个喷油嘴
C．热机所用燃料的化学能转化成的内能越多，效率越高
D．汽油机和柴油机均属于内燃机，工作时它们点火的方式不同
二、填空题（每题5分，共4题，20分）
13．小明走进正在使用电蚊香的房间，闻到一股特殊的香味，这是_____现象；如图所示，把两块表面刮净的铅压紧，它们能结合在一起，甚至还能吊起一个大钩码，这说明分子间存在_____（选填“引力”或“斥力”）
14．如图，是丹麦物理学家奥斯特所做的实验：在静止的小磁针上方平行地放置一根直导线，并将直导线接入电路中。闭合开关，当导线中通过电流时，它下方的磁针发生了偏转。为了进一步证明电流的周围存在着磁场，你下一步的操作是______________________。
15．某家庭电能表标有“”字样。若该家庭单独让空调工作，测得内电能表转盘转了60转，则空调消耗的电能为________，空调的电功率是______________W。
16．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙中所示，则电源和R1两端的电压分别为_____V和_____V。
三、实验题（共12分）
17．（4分）小强在进行“测定小灯泡的电功率”的实验，已知电源电压为3V，小灯泡的额定电压为2.5V，他已连接了部分电路，如图所示，请你接着完成下列步骤：
（1）用笔画线代替导线，将图的电路连接完整．________
（2）连接电路时，开关S应当处于_________状态，闭合开关前，滑动变阻器的滑片P应置于________（选填“左端”或“右端”）．
（3）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为0，则出现故障的原因可能是______________．
（4）故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图所示，为了测量小灯泡的额定功率，应将滑片P向_______端移动．
（5）当小灯泡正常发光时，电流表的示数如图所示，则电流表的示数为________A，小灯泡的额定功率是___________W．
18．（4分）下面是小明在探究“通电螺线管外部的磁场”时，设计的系列实验装置．
（1）在探究“通电螺线管外部磁场的方向”实验时，设计的电路如图甲所示．
①可通过观察_____________________来判断通电螺线管的磁极．
②为了探究通电螺线管外部磁场的方向与电流方向是否有关，实验时是通过___来改变通电螺线管中电流的方向．
③如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电 螺线管的外部磁场与_____的磁场相似．
④本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法______．
（2）在探究“通电螺线管外部磁场的强弱”时，设计的电路如图丙所示．小明猜想通电 螺线管磁场强弱可能与线圈匝数和电流大小都有关．实验中，他将开关S从1换到2上时，调节滑动变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了控制_____，来研究_______的关系．
19．（4分）在“探究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中．
表一
表二
（1）根据表中实验数据，可得出如下结论：
由表一可得：____________________．
由表二可得：_____________________．
（2）在研究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）．此时应向__________（选填“左”或“右”）调节滑片，使电压表的示数仍为3V．
四、作图题（共16分）
20．（8分）如图所示，根据通电螺线管的N、S极标出磁感线方向、小磁针N极和电源“+”“—”极．
21．（8分）如图所示，请将两支日光灯和它们的控制开关、一个不受开关控制的三孔插座正确的连入家庭电路中。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压为9V，灯泡L上标有“6V 1.2W”的字样，闭合开关S，灯泡恰好正常发光，求此时：
（1）通过灯泡L的电流；
（2）电阻R的阻值；
（3）整个电路消耗的电功率．
23．（12分）如图，L1、L2是规格分别为“6V 8W”和“3V 2.5W”的小灯泡，将它们连在如图的电路中，电源电压恒定不变，当只闭合S时，L2正常发光（不计温度对灯泡电阻的影响）求：
(1)电源电压；
(2)灯泡L1的电阻R1；
(3)当S、S1都闭合时，1min内电流做的总功。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、D
5、B
6、D
7、C
8、B
9、B
10、D
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、扩散 引力
14、断开开关，观察小磁针能否回到原位
15、0.02 1200
16、7 1.4
三、实验题（共12分）
17、 断开 右端 灯L（或电压表）被短路 左 0.2 0.5
18、小磁针N极的指向 对调电源正负极 条形磁体 串联一个滑动变阻器 两次实验的电流大小不变 通电螺线管磁场强弱与线圈匝数
19、（1）电阻一定时，导体中的电流与导体两端的电压成正比；电压一定时，导体中的电流与导体的电阻成反比．（2）大于，右
四、作图题（共16分）
20、如图
21、
五、计算题（共22分）
22、（1）0.2A；（2）15Ω；（3）1.8W
23、 (1)3V；(2)4.5Ω；(3)270J
R=5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
U=3V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
