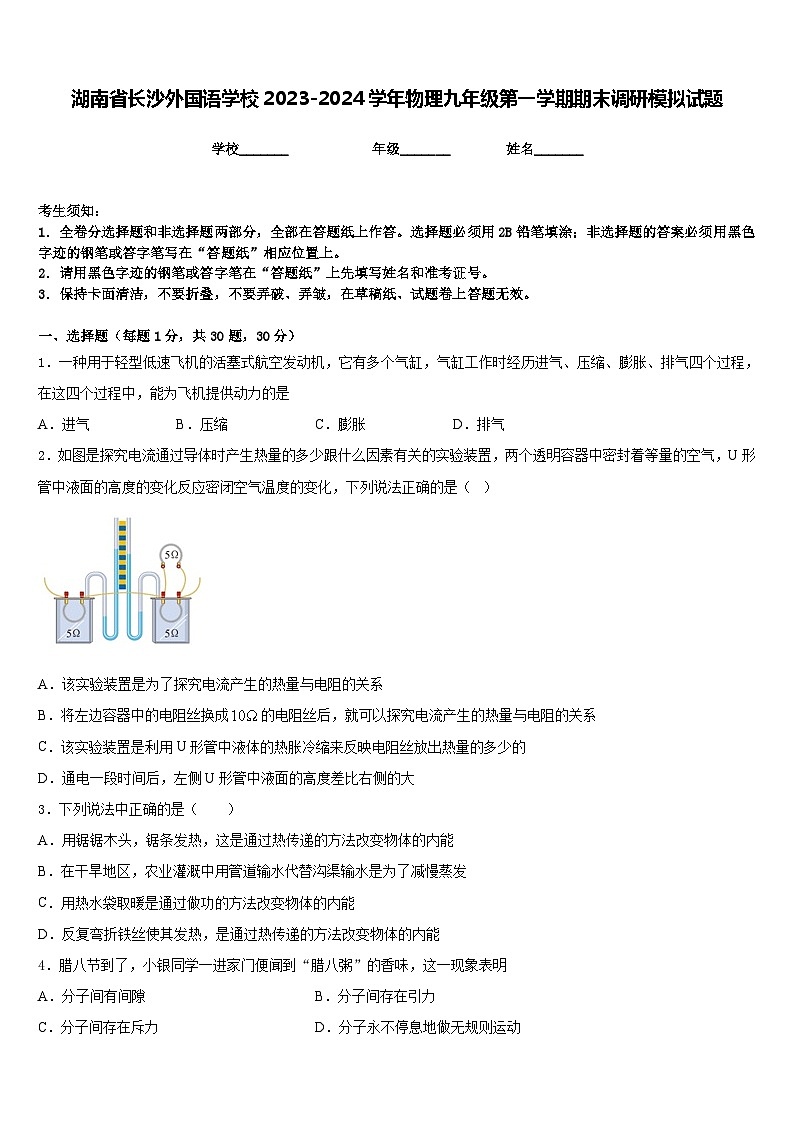

湖南省长沙外国语学校2023-2024学年物理九年级第一学期期末调研模拟试题含答案

这是一份湖南省长沙外国语学校2023-2024学年物理九年级第一学期期末调研模拟试题含答案，共9页。试卷主要包含了图中能说明电动机工作原理的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．一种用于轻型低速飞机的活塞式航空发动机，它有多个气缸，气缸工作时经历进气、压缩、膨胀、排气四个过程，在这四个过程中，能为飞机提供动力的是
A．进气B．压缩C．膨胀D．排气
2．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
3．下列说法中正确的是（ ）
A．用锯锯木头，锯条发热，这是通过热传递的方法改变物体的内能
B．在干旱地区，农业灌溉中用管道输水代替沟渠输水是为了减慢蒸发
C．用热水袋取暖是通过做功的方法改变物体的内能
D．反复弯折铁丝使其发热，是通过热传递的方法改变物体的内能
4．腊八节到了，小银同学一进家门便闻到“腊八粥”的香味，这一现象表明
A．分子间有间隙B．分子间存在引力
C．分子间存在斥力D．分子永不停息地做无规则运动

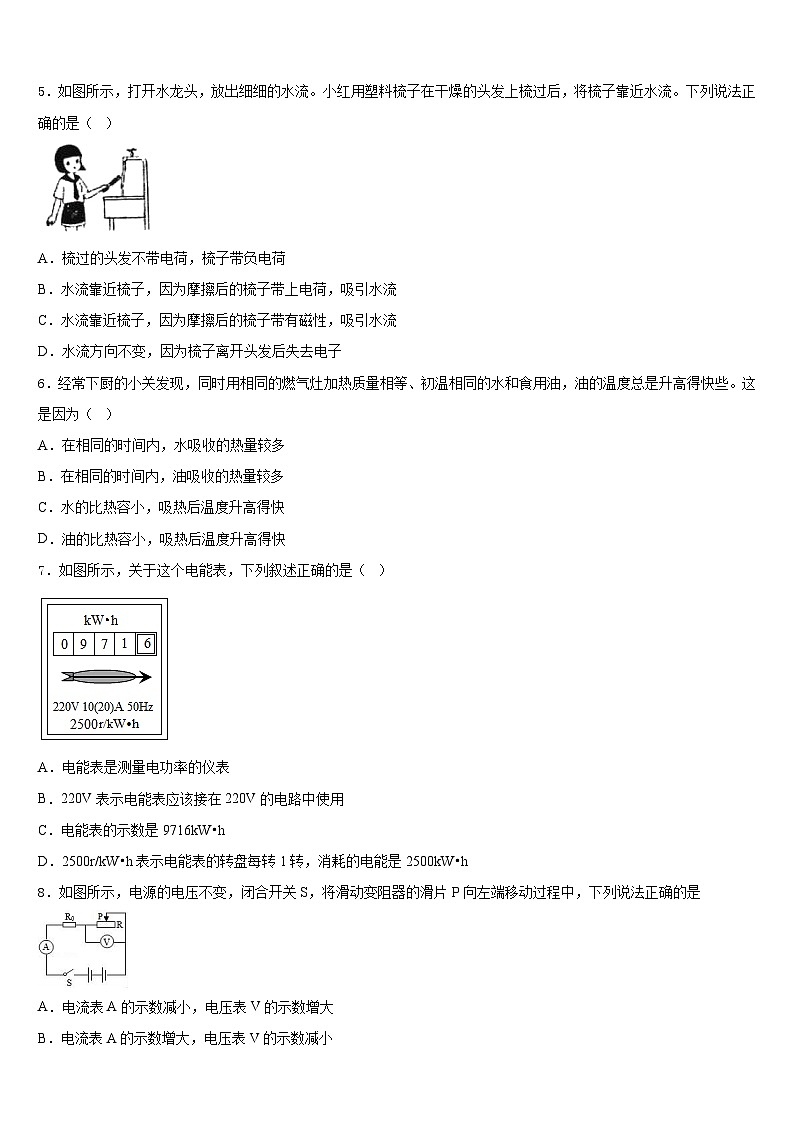

5．如图所示，打开水龙头，放出细细的水流。小红用塑料梳子在干燥的头发上梳过后，将梳子靠近水流。下列说法正确的是（ ）
A．梳过的头发不带电荷，梳子带负电荷
B．水流靠近梳子，因为摩擦后的梳子带上电荷，吸引水流
C．水流靠近梳子，因为摩擦后的梳子带有磁性，吸引水流
D．水流方向不变，因为梳子离开头发后失去电子
6．经常下厨的小关发现，同时用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些。这是因为（ ）
A．在相同的时间内，水吸收的热量较多
B．在相同的时间内，油吸收的热量较多
C．水的比热容小，吸热后温度升高得快
D．油的比热容小，吸热后温度升高得快
7．如图所示，关于这个电能表，下列叙述正确的是（ ）
A．电能表是测量电功率的仪表
B．220V表示电能表应该接在220V的电路中使用
C．电能表的示数是9716kW•h
D．2500r/kW•h表示电能表的转盘每转1转，消耗的电能是2500kW•h
8．如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是
A．电流表A的示数减小，电压表V的示数增大
B．电流表A的示数增大，电压表V的示数减小
C．电流表A和电压表V的示数都减小
D．电流表A和电压表V的示数都增大

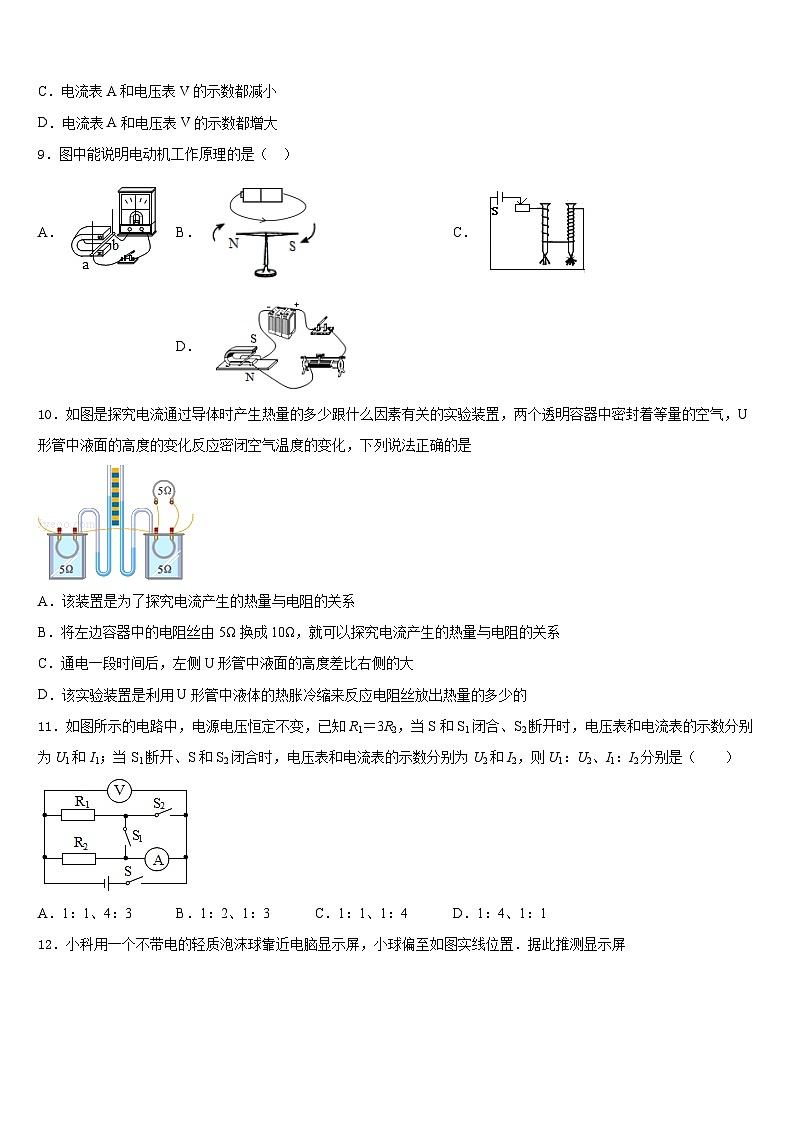

9．图中能说明电动机工作原理的是（ ）
A． B． C． D．
10．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝由5Ω换成10Ω，就可以探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
11．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（ ）
A．1：1、4：3B．1：2、1：3C．1：1、1：4D．1：4、1：1
12．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置．据此推测显示屏
A．带正电B．带负电C．不带电D．一定带电
二、填空题（每题5分，共4题，20分）
13．通过电阻A、B的电流与其两端电压的关系如图所示，其中A为定值电阻，则
（1）当U=1V时，电阻B的阻值为______Ω；
（2）当U=0V时，电阻A的阻值为______Ω；
（3）将电阻A接入电源电压恒为3V的电路中，若通电时间为10s,则电阻A产生的热量是___J。
14．如图所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系，图中左右两边产生的热量之比为_______。物理学家_____做了大量的实验，最先精确地确定了电流通过导体时产生的热量跟电流、电阻和通电时间的关系，其表达式为___________。
15．电风扇叶片上经常布满灰尘，是因为扇叶转动时与空气______而带______。
16．如图所示，电源电压12V恒定不变，，滑动变阻器R阻值变化范围。小灯泡L的阻值为。
(1)闭合开关______时，L与R串联，当滑动变阻器的滑片P在中点时，电路中电流是______A；
(2)闭合开关S、和，电路以最小功率状态工作5分钟消耗的电能是______J。
三、实验题（共12分）
17．（4分）小明用如图甲所示的电路测量额定电压为 2.5V 小灯泡的电功率。
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（______）
(2)电源电压为 6V，小灯泡的电阻约为10Ω，有两个不同规格的滑动变阻器：甲标有“10Ω 1A”，乙标有“50Ω 2A ”，实验时应选择滑动变阻器_____（选填“甲”或“乙”）；
(3)正确连接电路后，进行实验，记录的数据如表所示，分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”）；
(4)小明用上面的实验器材测量电阻 Rx 阻值时，发现电压表已损坏，重新设计电路，选了一个阻值已知的R1，连接电路如图乙所示，他先将导线 C 端接到电流表“－”接线柱上，电流表读数为I1，后将导线 C 端接到电流表“3”接线柱上，电流表读数为I2，则Rx 的阻值为_____。
18．（4分）在探究“影响导体电阻大小的因素”实验时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
他们设计了如上图所示的实验电路；
(1)为了验证上述猜想②，应该选用编号为______的两根电阻丝进行实验；
(2)小兵又分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：在长度和横截面积相同时，______；
(3)在最近几年，我国城乡各地进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就可以______输电线上电能损失（填“增大”或“减小”）。
19．（4分）在探究“比较不同物质吸热能力”的实验中．
（1）如图甲所示，在两个完全相同的烧杯中分别装入____、初温都相同的水和煤油（ρ水＞ρ煤油），然后用两个相同的电热器同时加热．
（2）水和煤油温度随时间的变化图像如图乙所示，________的吸热能力强（选填“水”或“煤油”）．
（3）由图乙可知煤油的比热容为______J/（kg•℃）．[C水=4.2×103J/（Kg﹒℃）]
四、作图题（共16分）
20．（8分）用笔画线表示导线，将如图中的电灯、开关和插座接入家庭电路中。
（_______）
21．（8分）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．
五、计算题（共22分）
22．（10分）在如图甲所示的电路中，电源电压恒定，定值电阻R1的阻值为16Ω，滑动变阻器的最大阻值是40Ω，小灯泡的额定电压为6V，通过小灯泡的电流与其两端电压的关系如图乙所示．当开关S2闭合，S1、S3断开时，滑动变阻器接入电路中的阻值为4Ω，小灯泡恰好正常发光．求：
（1）小灯泡的额定功率；
（2）电源电压；
（3）当开关S1、S2、S3都闭合时，移动滑动变阻器的滑片P，当电路消耗的总功率为6W时，求滑动变阻器接入电路中的电阻值．
23．（12分）在如图所示的电路中，电源两端的电压保持不变，R1和R2为两个定值电阻，其中电阻R1=10Ω。当开关S1闭合、S2断开时，电流表示数为0.6A；当开关S1、S2均闭合时，电流表示数变为0.9A。求：
(1)电源电压；
(2)R2的阻值；
(3)电流通过R2消耗的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、D
5、B
6、D
7、B
8、B
9、D
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、2.5 5 18
14、电阻 1：2 焦耳
15、摩擦 电荷
16、S 0.6 4320
三、实验题（共12分）
17、 乙 增大
18、A、C 导体的电阻与导体的材料有关 减小
19、质量 水 2.1×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3W；（2）8V；（3）32Ω
23、 (1)6V；(2)20Ω；(3)1.8W。
物理量
实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.42
0.44
电功率/W
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
