湖南省长沙市青竹湖湘一外国语学校2023-2024学年物理九年级第一学期期末统考试题含答案

这是一份湖南省长沙市青竹湖湘一外国语学校2023-2024学年物理九年级第一学期期末统考试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列符合安全用电要求的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图甲为实验电路图，图乙是同学画出的对应的电路图，正确的是
A．B．
C．D．
2．如图所示，电源电压不变，闭合开关S，电路各元件工作正常．一段时间后，若其中一只电压表示数变大，则
A．另一个电压表示数变小B．其中有一盏灯亮度不变
C．灯L2可能断路D．灯L2可能短路
3．下列现象中不能用分子热运动的观点解释的是
A．沙尘暴起，尘土漫天B．酒香不怕巷子深
C．衣橱里的樟脑球会逐渐变小D．阳春三月，花香袭人

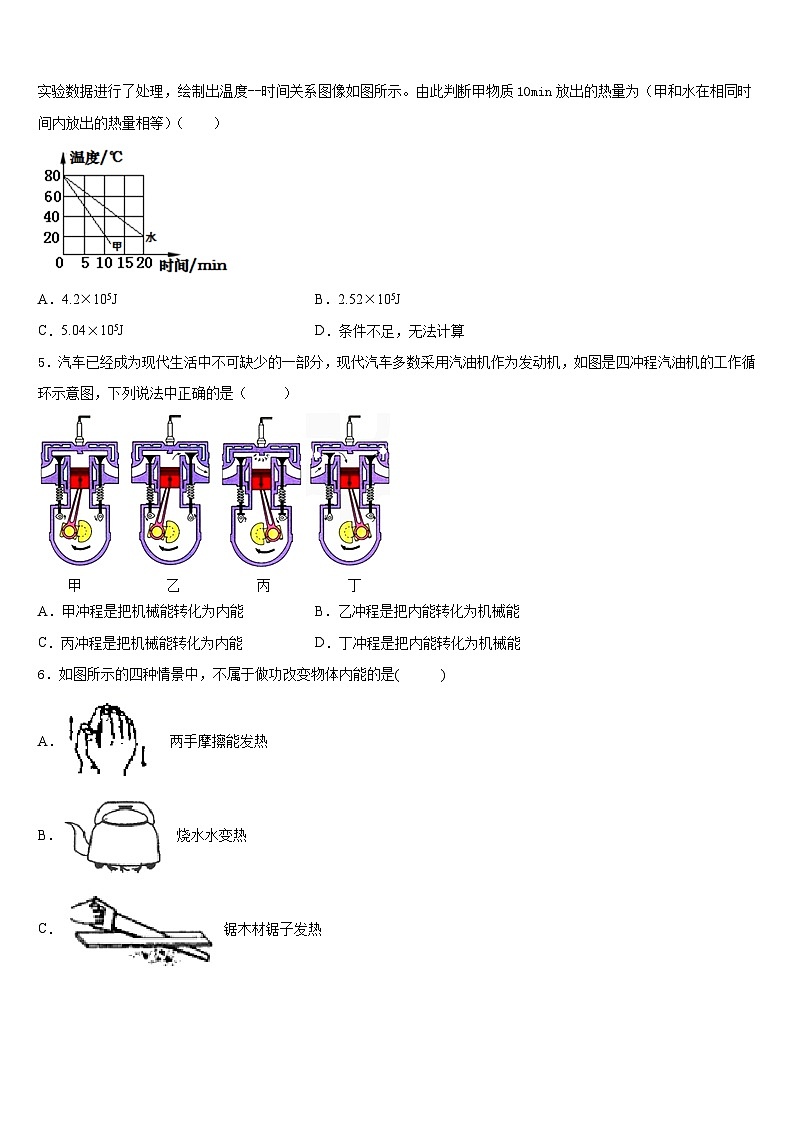

4．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为2kg的水和甲液体进行对比实验，并用图象对实验数据进行了处理，绘制出温度--时间关系图像如图所示。由此判断甲物质10min放出的热量为（甲和水在相同时间内放出的热量相等）（ ）
A．4.2×105JB．2.52×105J
C．5.04×105JD．条件不足，无法计算
5．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，下列说法中正确的是（ ）
A．甲冲程是把机械能转化为内能B．乙冲程是把内能转化为机械能
C．丙冲程是把机械能转化为内能D．丁冲程是把内能转化为机械能
6．如图所示的四种情景中，不属于做功改变物体内能的是( )
A．两手摩擦能发热
B．烧水水变热
C．锯木材锯子发热
D．下滑时臀部发热
7．下列做法中，属于热传递改变物体内能的是
A．湿衣服在太阳下晾干B．钻木取火
C．汽车刹车后，刹车片温度升高D．烧开水时，水蒸气将壶盖顶起
8．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
9．对于如图情境中热学知识的总结，下列说法正确的是（ ）

A．热机利用机械能转化成内能来工作
B．海边昼夜温差小是因为水的比热容小
C．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能
D．试管内水蒸气将木塞冲出，水蒸气温度升高，其内能增加
10．下列符合安全用电要求的是（ ）
A．可以在低压导线上晾晒衣服
B．发生电火灾时，要迅速给着火的物体泼冷水
C．为了使用方便，将三脚插头改成两脚插头使用
D．煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾
11．如图所示，向装有少量水的烧瓶缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”，关于该现象说法正确的是：
A．白雾是水蒸气
B．瓶内气体膨胀对外做功
C．瓶内气体内能增加
D．瓶内气体温度升高
12．下列四种用电器，其中主要是利用电流热效应来工作的是
A．电风扇B．电冰箱
C．电视机D．电饭锅
二、填空题（每题5分，共4题，20分）
13．如图所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为________Ω，从图像可知，电阻R1________R2（填“大于”、“等于”或“小于”）。
14．电压就是使电路中有________的条件，电源的作用就是________；
15．夏天为了遮阳，人们常在窗前挂有竹帘，如图所示．其顶部安装有两个_______（选填“定”或“动”）滑轮，这种滑轮的作用是_______．
16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为_____Ω;当A和B串联,两者电阻相同时，电源电压为_____V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为_____。
三、实验题（共12分）
17．（4分）某同学设计了如图所示测量未知电阻的电路，其中是定值电阻。其实验步骤：
①____________，用电压表测出电源的电压为U；
②闭合S，断开，用电压表测出待测电阻Rx两端的电压为U1；
③利用测量值U、U1和来表示___________。
18．（4分）小华所在小组的同学为了研究水的沸腾，取了200g的水加热，装置如图所示．
下表是他们记录的有关数据．
（1）安装实验装置时，科学合理的调整顺序是：先固定_____（选填“A”或“B”）的位置．
（2）根据上表，加热前水的温度为_____℃
（3）在如图中，表示水沸腾的图是_____，根据上表的记录可知，水的沸点是_____℃．
（4）根据表中数据分析可知，水在沸腾时的特点是：在沸腾过程中，温度_____．（选填“升高”、“降低”或“不变”）
（5）小华发现，水从开始加热到沸腾这段时间过长，如果要适当缩短加热时间，则可行的种方法是：_____
（6）试分析水的沸点不是100℃的可能原因是（写出一种）_____．
19．（4分）在探究电磁感应现象的实验中，某同学连接了如图所示的电路，闭合开关后使导体AB在磁场中向左运动，发现灵敏电流计的指针向右偏转了，使导体AB在磁场中向右运动，发现灵敏电流计的指针向左偏转了，他所探究的问题是________。
四、作图题（共16分）
20．（8分）在如图所示的电路中有两根导线尚未连接，以笔画线代替导线补上．补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电压表的示数变小．
（____）
21．（8分）用笔画线代替导线连接家庭电路。
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）电路中的总电阻R。
23．（12分）如图所示，电源电压U为6V并保持不变，滑动变阻器规格为“24Ω lA”．当滑片P移至最左端时，灯泡正常发光，电流表示数0.5A；当滑片P移至中点时，电流表示数为0.3A．
（l）灯泡正常发光时灯丝电阻多大？
（2）滑片P在最左端时，5min内电流通过灯泡做功多大？
（3）滑片P在中点时，灯泡的实际功率多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、B
5、A
6、B
7、A
8、D
9、C
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、20 大于
14、电流 为电路提供电压
15、定 改变力的方向
16、5 6 5：4
三、实验题（共12分）
17、闭合S和S1； 。
18、B 18 D 98 不变 提高水的初温 当地的气压小于一个标准大气压
19、感应电流方向与导线运动方向是否有关
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V；（2）30Ω；（3）12Ω。
23、（1）12Ω（2）900J（3）0.72W
时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
97
98
98
98
98
98
