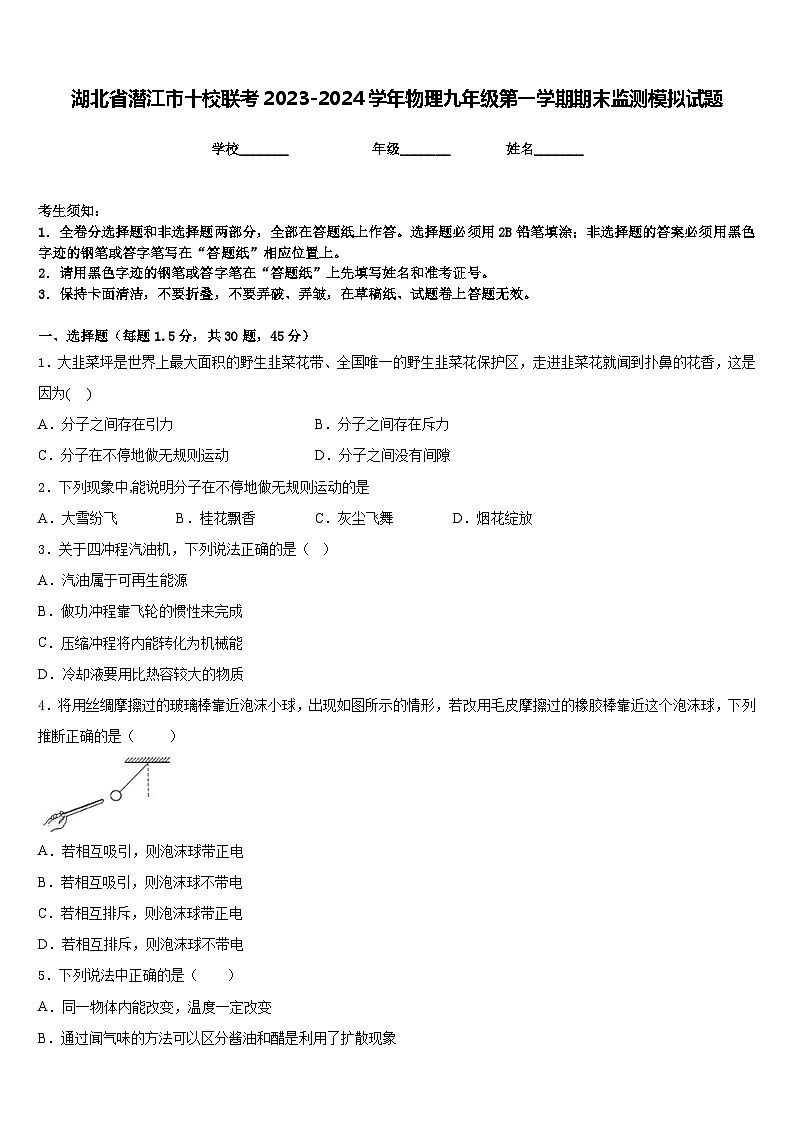

湖北省潜江市十校联考2023-2024学年物理九年级第一学期期末监测模拟试题含答案
展开
这是一份湖北省潜江市十校联考2023-2024学年物理九年级第一学期期末监测模拟试题含答案，共13页。试卷主要包含了下列说法中正确的是，使用如图所示的插线板时发现等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．大韭菜坪是世界上最大面积的野生韭菜花带、全国唯一的野生韭菜花保护区，走进韭菜花就闻到扑鼻的花香，这是因为( )
A．分子之间存在引力B．分子之间存在斥力
C．分子在不停地做无规则运动D．分子之间没有间隙
2．下列现象中,能说明分子在不停地做无规则运动的是
A．大雪纷飞B．桂花飘香C．灰尘飞舞D．烟花绽放
3．关于四冲程汽油机，下列说法正确的是（ ）
A．汽油属于可再生能源
B．做功冲程靠飞轮的惯性来完成
C．压缩冲程将内能转化为机械能
D．冷却液要用比热容较大的物质
4．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（ ）
A．若相互吸引，则泡沫球带正电
B．若相互吸引，则泡沫球不带电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
5．下列说法中正确的是（ ）
A．同一物体内能改变，温度一定改变
B．通过闻气味的方法可以区分酱油和醋是利用了扩散现象

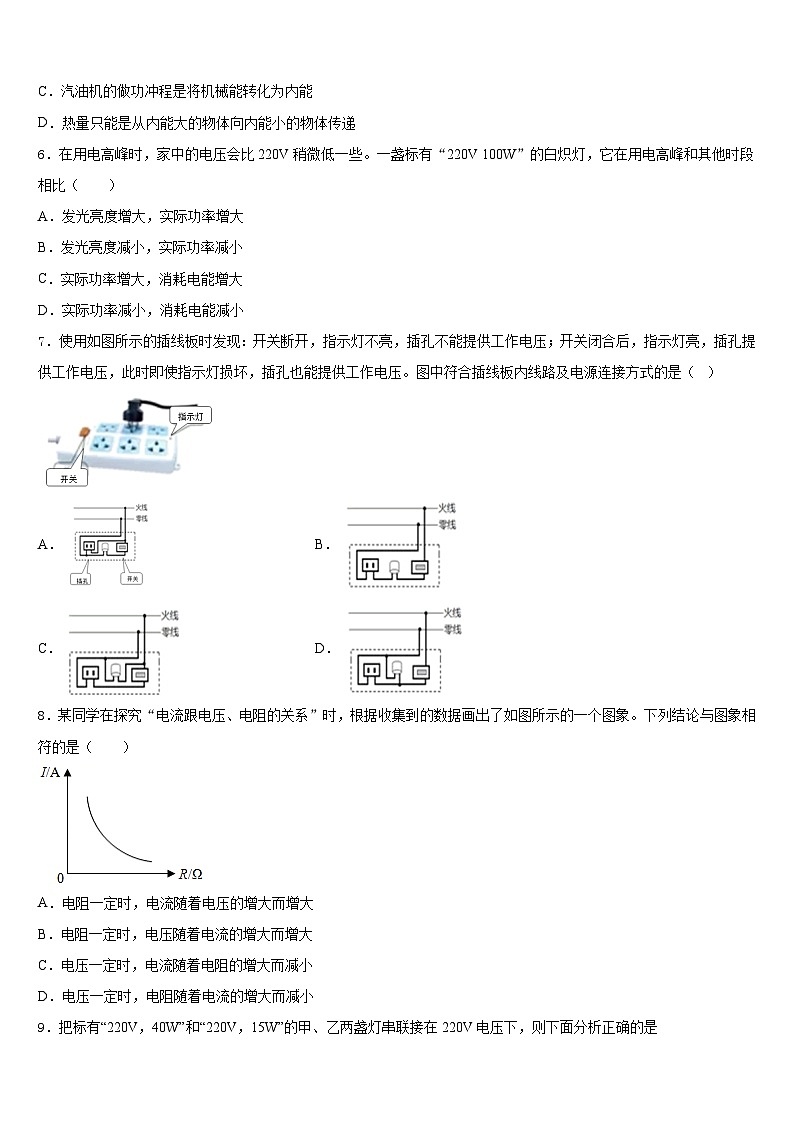

C．汽油机的做功冲程是将机械能转化为内能
D．热量只能是从内能大的物体向内能小的物体传递
6．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小
7．使用如图所示的插线板时发现：开关断开，指示灯不亮，插孔不能提供工作电压；开关闭合后，指示灯亮，插孔提供工作电压，此时即使指示灯损坏，插孔也能提供工作电压。图中符合插线板内线路及电源连接方式的是（ ）
A．B．
C．D．
8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
9．把标有“220V，40W”和“220V，15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是

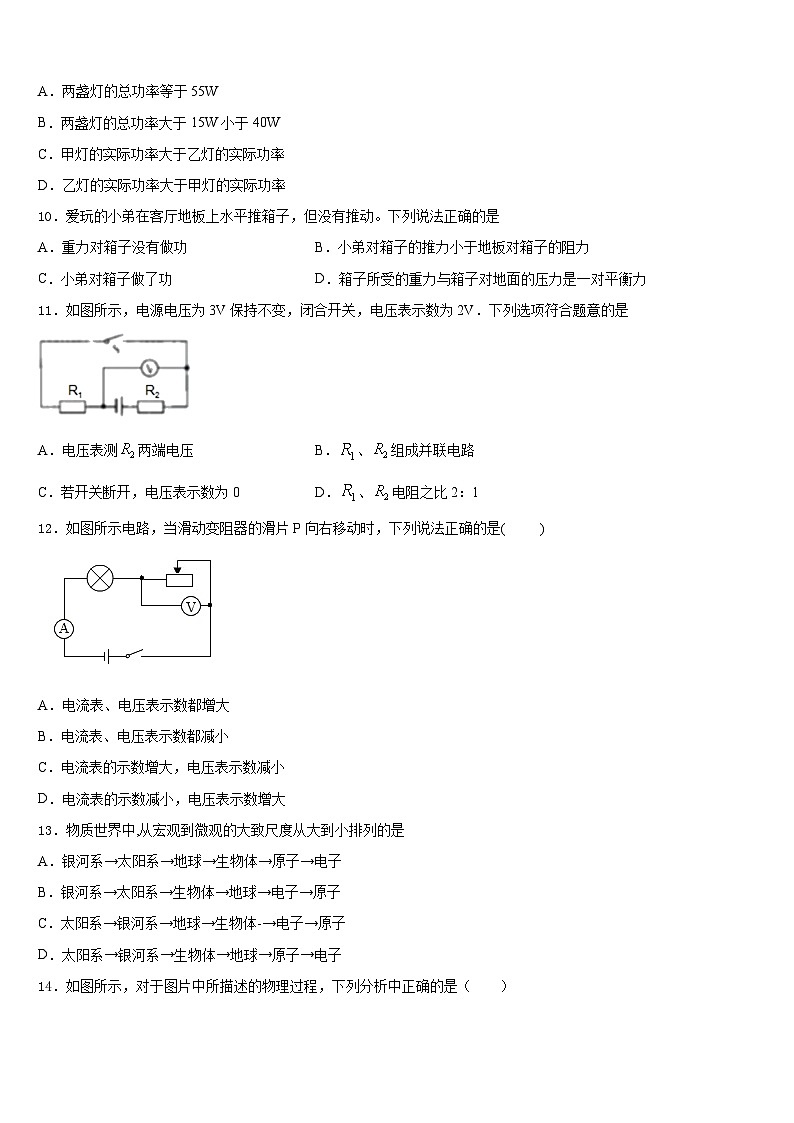

A．两盏灯的总功率等于55W
B．两盏灯的总功率大于15W小于40W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际功率大于甲灯的实际功率
10．爱玩的小弟在客厅地板上水平推箱子，但没有推动。下列说法正确的是
A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力
C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力
11．如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是
A．电压表测两端电压B．、组成并联电路
C．若开关断开，电压表示数为0D．、电阻之比2：1
12．如图所示电路，当滑动变阻器的滑片P向右移动时，下列说法正确的是( )
A．电流表、电压表示数都增大
B．电流表、电压表示数都减小
C．电流表的示数增大，电压表示数减小
D．电流表的示数减小，电压表示数增大
13．物质世界中,从宏观到微观的大致尺度从大到小排列的是
A．银河系→太阳系→地球→生物体→原子→电子
B．银河系→太阳系→生物体→地球→电子→原子
C．太阳系→银河系→地球→生物体-→电子→原子
D．太阳系→银河系→生物体→地球→原子→电子
14．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．厚玻璃内的空气被压缩时，空气的内能减少
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大
15．额定电压均为6V的甲、乙两灯，I﹣U图线如图所示。下列说法正确的是（ ）
①甲、乙两灯的电阻均随电压增大而增大
②甲、乙两灯的额定功率之比为2：1
③甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2：3
④甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
A．只有①②正确B．只有③④正确
C．只有②③正确D．①②③④都正确
16．已知 R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是
A．B．C．D．
17．如图所示，电源两端电压不变，R1为定值电值，R2为滑动变阻器；闭合开关S，缓慢移动滑片时，记下多组电压表和电流表的示数，计算出滑动变阻器的电功率P，并利用描点法绘出滑动变阻器的电功率P和电流表示数I的关系图像，下列图像中可能正确的是（ ）
A．B．
C．D．
18．下列说法最接近实际情况的是（ ）
A．家用空调工作一晚消耗约 100kW•h电能
B．工厂 用的动力电的电压是220V
C．家中电冰箱的电流约为1A
D．教室内一盏日光灯的功率约为400W
19．智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁，每种方式相当于一个开关，用灯L发光模拟手机解锁成功，图中的模拟电路符合要求的是（ ）
A．B．
C．D．
20．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )
A．10 Ω和40 ΩB．20 Ω和30 ΩC．10 Ω和20 ΩD．30 Ω和40 Ω
21．当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体．超导体的应用具有十分诱人的前景．假如科学家已研制出室温下就能使用的超导体，你准备将它用来制作：
A．家用保险丝B．白炽灯泡的灯丝
C．电炉的电热丝D．输电导线
22．生活中热现象随处可见，下列说法中不正确的是（ ）
A．美味住肴香气扑鼻说明分子在运动
B．塑料吸盘能牢牢吸在坡璃上，说明分子间存在引力
C．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
D．往手臂皮肤上涂些花露水，会感觉凉爽，是因为花露水蒸发时吸热
23．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
24．下列说法中正确的是（ ）
A．电流会在周围空间产生磁场
B．用撒铁屑的方法可以判断条形磁铁N极位置
C．磁场是客观存在的，它是由真实磁感线组成的
D．位于磁场中可自由转动的小磁针静止时，S极所指的方向即为该点的磁场方向
25．如图所示，下列说法正确的是（ ）
A．只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流
B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流
C．只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流
D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏
26．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
27．火力发电中，进的是煤，出来的是电，在这个过程中的能量转化程序是
A．机械能、内能、化学能、电能
B．化学能、内能、机械能、电能
C．化学能、重力势能、动能、电能
D．内能、化学能、机械能、电能
28．下列物态变化中属于吸热现象的是哪一组
①初春：冰雪消融 ②盛夏：洒水降温 ③深秋：浓雾弥漫 ④严冬：凝重的霜
A．①②B．②③C．③④D．①④
29．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是
A．实验中电压表的示数保持1V不变
B．当R的电阻为10Ω时，通过R的电流为0.5A
C．滑动变阻器连入电路的阻值范围为0-25Ω
D．将R从5Ω换成10Ω后，应将滑片向右移
30．标有“2V 1W“字样的小灯泡和标有“20Ω 1A“字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V“，闭合开关，移动滑动变阻器的滑片，电流表电压表示数的范围是
A． B．
C． D．
二、填空题（每空1分，共10题，20分）
31．如图所示，甲、乙、丙三图中的装置完全和同，燃料的质量都是10 g，烧杯内的液体质量也相同，若比较不同燃料的热值，应选择______两图进行实验；若比较不同物质的吸热能力，应选择___ 两图进行实验。
32．两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过_____A；将它们并联后接入电路使用，那么电路两端的电压不能超过_____V．
33．小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：
(1)实验使用了控制变量的科学方法：通过两金属丝串联的方式，控制___________相同；
(2)小红提出小明设计的实验存在问题，请你指出：________。
34．用电源、灯泡、导线、开关和钨丝组成如图所示的电路，闭合开关，小灯泡发光；再用酒精灯对钨丝加热，会发现灯泡亮度变_____，原因是钨丝的温度升高其电阻变_____．
35．春节期间，许多人都喜欢在家里插一束香水百合，使自己的室内弥漫着百合花的花香，这是因为_________ ；家家户户都要贴对联，用胶水将对联贴到墙上，是因为分子间存在___的缘故。
36．电源的作用是给用电器两端提供_____，电压是形成______的原因，电压用字母______表示。一节干电池的电压为______V，人体安全电压不能超过______V，家庭照明电路电压为________V。
37．家庭电路中的保险装置(熔丝)要_________联接在干路上，控制灯泡的开关要与灯泡_______联，各个用电器一般要_______联在电路中。
38．如图中所示的家庭电路，请填写图中各部分的名称：
①_____，②_____，③_____。
39．两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为__________Ω；若将它们并联时干路电流最大是__________A。
40．有款静电式空气净化器，空气进人净化器静电箱内被电离，使PM2.5颗粒带电，然后被静电箱的带电极板吸附，这是利用了异种电荷__________来实现对室内空气净化的。
三、实验题（每空1分，共2题，15分）
41．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．
（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．
（______）
（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．
（3）小明排除故障后开始实验，正确得出电流表示数如表
分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．
42．如图所示是小强“探究产生感应电流的条件”的实验装置，请你帮他解决实验中遇到的问题：
（1）在实验过程中，小强应注意观察磁铁的磁场方向、电流计的偏转方向和金属棒ab在磁场中的_______方向；
（2）金属棒ab不动闭合开关，当水平向左抽出U形磁铁时灵敏电流表的指针_______．（选填”偏转”或“不偏转）
（3）在本实验中用到的研究方法有_______法和_______法；
（4）若要利用上述装置探究磁场对通电导线的作用，可以将图中的电流计更换为_______，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与_______有关．
四、计算题（每题10分，共2题，20分）
43．在图甲所示电路中，电源电压恒为9V，灯泡L的额定电压为6V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：
（1）灯泡的额定功率；
（2）灯泡正常发光时的电阻大小；
（3）灯泡正常发光时，滑动变阻器接入电路的阻值；
（4）当电压表示数是5V时，灯泡L的实际功率。
44．如图所示，电源电压一定，已知灯泡L标有“6V，7.2W”字样（灯丝电阻不受温度影响），R1=10Ω。当S、S1闭合，且滑片P在a端时，灯正常发光：当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。求：
（1）灯泡L的电阻；
（2）灯泡L正常发光5min，消耗的电能；
（3）滑动变阻器Rx的最大值；
（4）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请计算出电路总功率的最小值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、B
3、D
4、B
5、B
6、B
7、D
8、C
9、D
10、A
11、D
12、D
13、A
14、C
15、D
16、D
17、B
18、C
19、D
20、C
21、D
22、B
23、A
24、A
25、D
26、D
27、B
28、A
29、D
30、B
二、填空题（每空1分，共10题，20分）
31、甲、乙 甲、丙
32、0.3；3
33、电流、通电时间 两个烧瓶中不是同种液体
34、暗 钨丝的电阻随温度的升高而增大
35、分子在不停的做无规则的运动 引力
36、电压 电流 U 1.5 36 220
37、串 串 并
38、电能表 总开关 保险盒
39、15 1.5
40、相互吸引
三、实验题（每空1分，共2题，15分）
41、 连接电路的过程中，开关没有断开 电流表的接线柱接反了 I3=I1+I2 更换不同的灯泡进行多次实验
42、运动 偏转 控制变量 转换 电源 磁场方向
四、计算题（每题10分，共2题，20分）
43、 (1)3W；(2)12Ω；(3)6Ω；(4)1.6W。
44、 (1)5Ω；(2)2160J；(3)40Ω；(4)0.72W。
实验次数
I1/A
I2/A
I3/A
1
0.10
0.20
0.30
