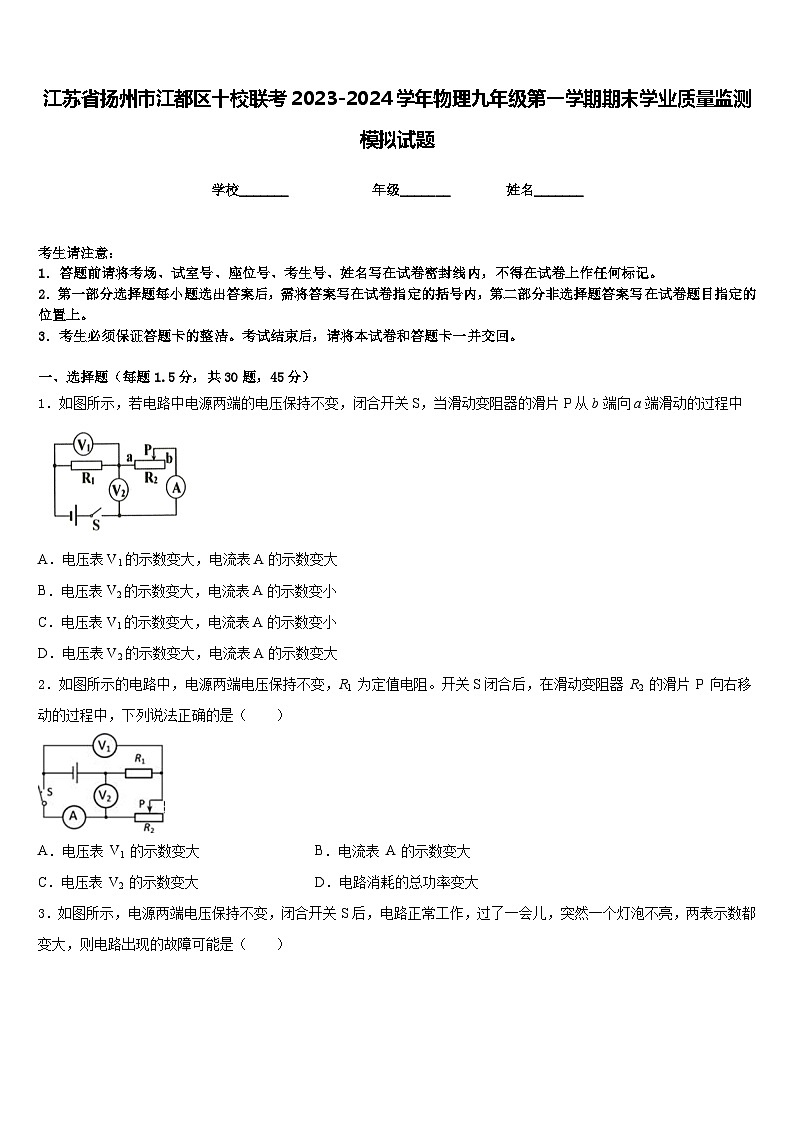

江苏省扬州市江都区十校联考2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案

这是一份江苏省扬州市江都区十校联考2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁，下列设备不属于热机的是，某体重测试仪的工作原理如图所示等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中
A．电压表V1的示数变大，电流表A的示数变大
B．电压表V2的示数变大，电流表A的示数变小
C．电压表V1的示数变大，电流表A的示数变小
D．电压表V2的示数变大，电流表A的示数变大
2．如图所示的电路中，电源两端电压保持不变，R1 为定值电阻。开关S闭合后，在滑动变阻器 R2 的滑片 P 向右移动的过程中，下列说法正确的是（ ）
A．电压表 V1 的示数变大B．电流表 A 的示数变大
C．电压表 V2 的示数变大D．电路消耗的总功率变大

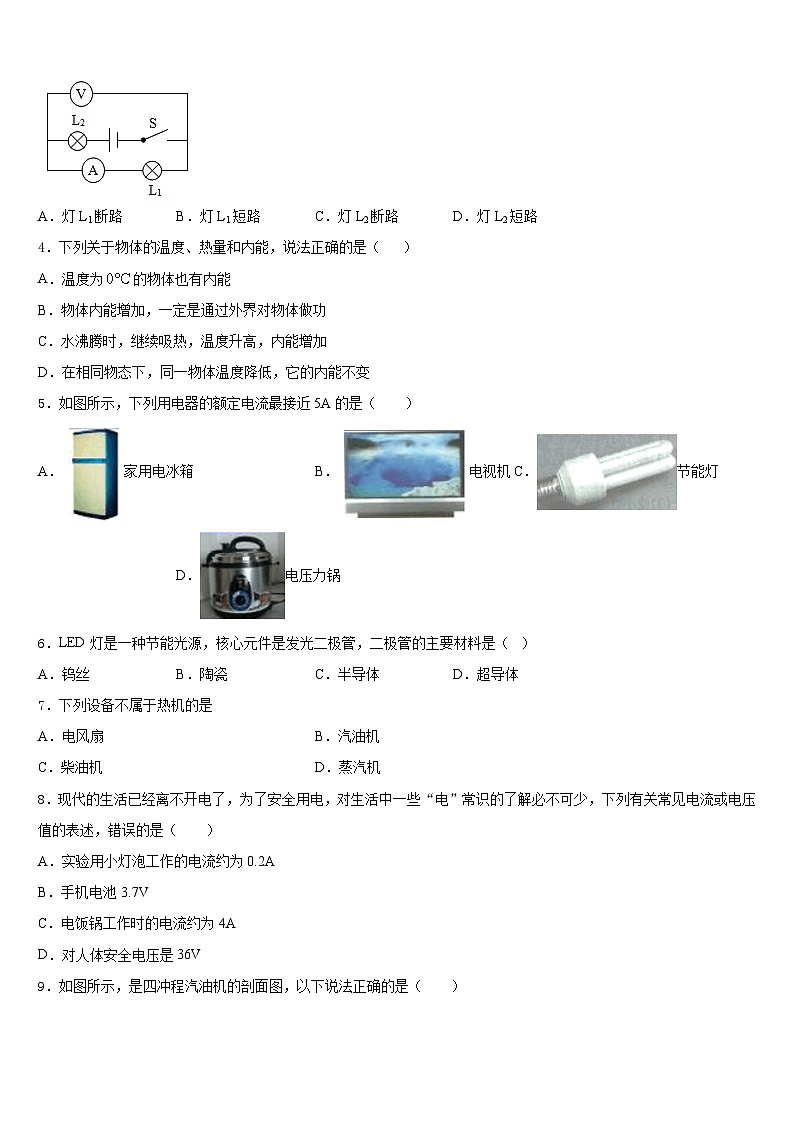

3．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
4．下列关于物体的温度、热量和内能，说法正确的是（ ）
A．温度为的物体也有内能
B．物体内能增加，一定是通过外界对物体做功
C．水沸腾时，继续吸热，温度升高，内能增加
D．在相同物态下，同一物体温度降低，它的内能不变
5．如图所示，下列用电器的额定电流最接近5A的是（ ）
A．家用电冰箱B．电视机C．节能灯D．电压力锅
6．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A．钨丝B．陶瓷C．半导体D．超导体
7．下列设备不属于热机的是
A．电风扇B．汽油机
C．柴油机D．蒸汽机
8．现代的生活已经离不开电了，为了安全用电，对生活中一些“电”常识的了解必不可少，下列有关常见电流或电压值的表述，错误的是（ ）
A．实验用小灯泡工作的电流约为0.2A
B．手机电池3.7V
C．电饭锅工作时的电流约为4A
D．对人体安全电压是36V

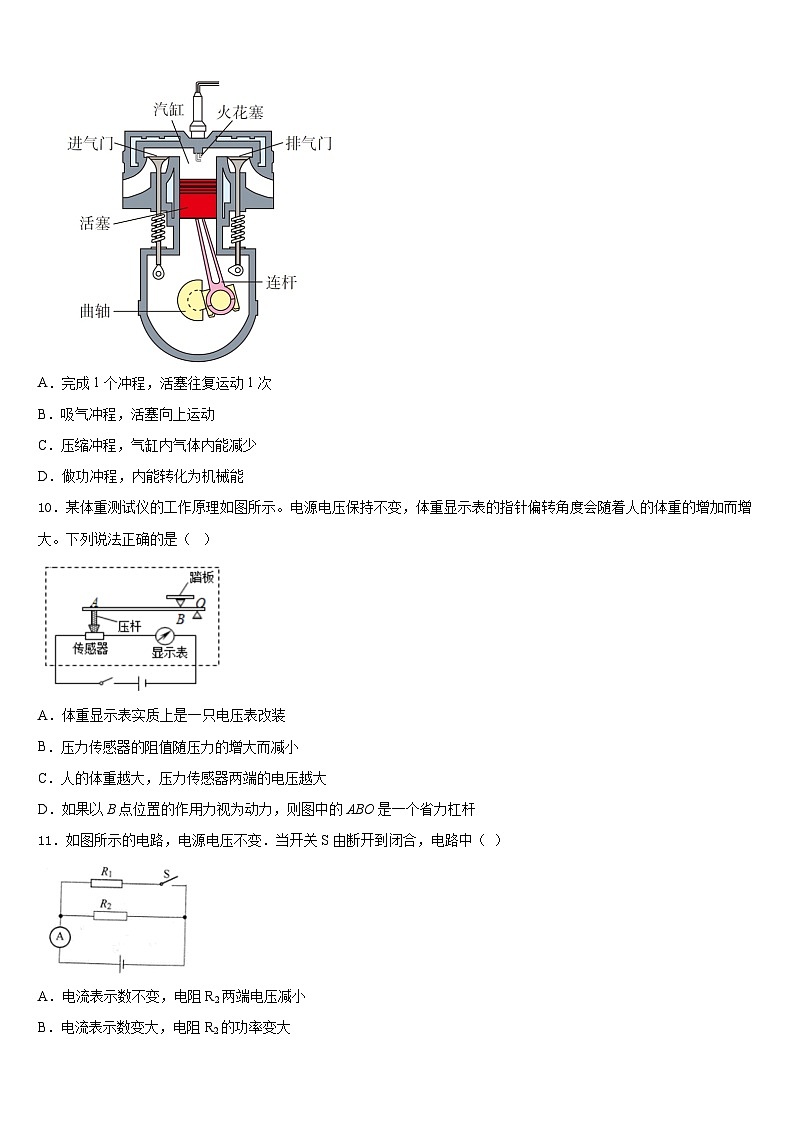

9．如图所示，是四冲程汽油机的剖面图，以下说法正确的是（ ）
A．完成1个冲程，活塞往复运动1次
B．吸气冲程，活塞向上运动
C．压缩冲程，气缸内气体内能减少
D．做功冲程，内能转化为机械能
10．某体重测试仪的工作原理如图所示。电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大。下列说法正确的是（ ）
A．体重显示表实质上是一只电压表改装
B．压力传感器的阻值随压力的增大而减小
C．人的体重越大，压力传感器两端的电压越大
D．如果以B点位置的作用力视为动力，则图中的ABO是一个省力杠杆
11．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
12．如图是老式白炽灯的铭牌，从铭牌不能读出或算出的是（ ）
A．灯泡的实际功率B．灯泡的额定电流
C．灯泡正常发光时电阻D．灯泡的额定电压
13．如图所示，甲装置：在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，观察发生的现象；乙装置：烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，观察瓶内的变化。下列对这两个装置进行的实验认识正确的是（ ）
A．甲：迅速向下压活塞的过程中，瓶内空气温度不变
B．乙：给瓶内打气瓶塞跳出前，瓶内空气内能减小
C．甲：活塞下压后反弹的过程相当于内燃机的做功冲程
D．乙：瓶塞跳出的过程相当于内燃机压缩冲程
14．如图所示的电路，闭合开关S后，两灯都不亮．用电压表并联检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有下列情况之一，则可能的原因是 （ ）
A．电路e、f间断路
B．电路a、b间短路
C．电路b、c间断路
D．电路d、e间短路或断路
15．小青妈妈的拿手好菜是“红烧牛肉”。下列制作过程中涉及的物理知识的说法正确的是
A．闻到牛肉香味属于扩散现象
B．翻炒牛肉是利用做功的方法使牛肉的内能增加
C．用高压锅更容易炖熟牛肉，是因为增大气压，降低了汤的沸点
D．用高压锅炖煮过程中，蒸汽推开限压阀与内燃机的压缩冲程原理相似
16．关于家庭电路和安全用电，下列说法正确的是
A．发生触电时要立即切断电源
B．在未断开电源的情况下更换灯泡
C．试电笔可以区分电池的正负极
D．用潮湿的手拨动电器设备的开关
17．下列说法正确的是
A．导体两端电压越大，电流也越大，所以导体电阻随电压增大而减小
B．电阻是导体的一种性质，它的大小跟电压、电流的大小都无关
C．半导体是指温度低到某一数值时，电阻变为零
D．长度越长的导体，电阻越大
18．实验室中有一根镍铬合金丝，若要增大它的电阻，下列方法中正确的是（不考虑温度变化）（ ）
A．使通过镍铬合金丝的电流变小
B．将镍铬合金丝对折后接入电路中
C．将镍铬合金丝拉长后接入电路中
D．将镍铬合金丝剪去一段后接入电路中
19．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破
20．下列用电器工作时，将电能全部转化为内能的是
A．电视机B．节能灯C．电热水壶D．手机
21．工人把一块长4m的木板搭在高1.2m的车尾（衔接部分忽略不计），把重500N的木箱从底端匀速推到车厢，如图所示，所施加推力为200N。则不正确是（ ）
A．木箱与木板间摩擦力是200N
B．工人做有用功为600J
C．使用斜面的目的是为了省力
D．斜面的机械效率为75%
22．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
23．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，Rab为滑动变阻器，关于这个电路下列说法正确的有（ ）
A．该电路不可能让两盏灯同时正常发光
B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小
C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大
D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大
24．物理老师每天坚持用“微信运动”来统计当天行走的步数，如图所示为他 4 月 11 日的步行情况。按照正常成年人的身体指标 通常的步伐及频率，可以估测出（ ）
A．物理老师的质量大约为 500 kg
B．物理老师步行的平均速度大约为 10 m/s
C．物理老师当天走过的路程大约为 7 000 m
D．物理老师步行后心跳一次时间大约为 4 s
25．甲、乙两机械的三种性能指标的对比如图自中点O越向外，数值越大，例如m甲A．有用功相同时，所消耗的能量更多
B．机械效率较高
C．做功较慢
D．有用功较小
26．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中最适用超导材料的是（ ）
A．保险丝B．变阻器的电阻丝
C．电烤炉的电热丝D．输电导线
27．如图甲所示，R1的阻值是20 Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是( )
A．0.45 WB．0.50 WC．0.80 WD．0.90 W
28．在干燥的天气里，用塑料梳子梳头，发现一些头发随着梳子飘起来，而且越梳头发越蓬松这种现象是由下列哪种力引起的（ ）
A．磁极间的作用力B．电荷间的作用力
C．分子间的作用力D．大气压力
29．下列关于能量转化的实例，你认为说法正确的是（ ）
A．水轮机带动发电机发电——电能转化为机械能
B．汽油机的做功冲程——机械能转化为内能
C．燃料燃烧——化学能转化为内能
D．给蓄电池充电——化学能转化为电能
30．关于热机的效率，下列说法中正确的是（ ）
A．热机的效率可以等于1
B．燃料完全燃烧放出的热量不可能全部用来做功
C．减少热损失对提高热机效率无影响
D．设法利用废气的能量也不能提高热机效率
二、填空题（每空1分，共10题，20分）
31．在陶瓷、铁、玻璃中，属于导体的是 _________；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是_______________．
32．入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势．在家庭电路中除了_____和过载（用电器总功率过大）会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处_____变大，造成局部过热，从而加速导线老化，引起火灾．
33．如图所示．当松开小车上拧紧的橡皮筋时，橡皮筋的_____（动能／重力势能／弹性势能）转化为小风扇的________（动能／重力势能／弹性势能）；小风扇转动向右吹风，使小车向左运动，这是因为____。
34．如图所示，已知R＝10Ω，电流表A1的示数为0.8A，电流表A2的示数为0.4A，通过L2的电流是0.3A，由此可以判断通过L1的电流是_____A，电流表A的示数是_____A，电源电压是_____V。
35．如图所示，电源电压为24V，两个标有“12V 6W”的灯泡L1、L2，实验时开关S始终闭合，若要使两灯泡正常发光，则两灯泡应该_____（选填“串联”或“并联”），为满足要求，开关S1、S2、S3中只需闭合开关_____即可。
36．款电热水壶工作时有两挡，分别是加热挡和保温挡．其工作原理如图所示（虚线框内为电热水壶的发热部位），已知R1＝44Ω，R2＝2156Ω．当开关S置于_____（选填“1”或“2”）时，电热水壶处于加热挡，它的功率是_____kW．
37．我国北方楼房中的“暖气”用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖。用水做运输能量的介质有什么好处？______。生活中、各种产业中，还有许多用水来加热或散热的情况，请举出一例：____。
38．把标有“6V，6W”字样的灯泡L接入电源电压恒为9V的电路中，为使灯泡L正常发光，需要_____（选填“串联”或“并联”）_____Ω的定值电阻。
39．家用电吹风的简化电路及主要技术参数如图所示，则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。
40．
（1）如图甲所示，电流表的示数_____A。
（2）如图乙所示，电压表的示数为_____V。
（3）如图丙所示是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是_____Ω。
（4）如图丁所示，电能表的示数为_____kW•h；用电1度它的转盘转过_____转；电能表转盘转了500转用电器用电_____J；从本电能表面板上你还看到哪些信息？_____（只要写出一条即可）。
三、实验题（每空1分，共2题，15分）
41．小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）
（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____（选填“A”或“B”）
A．“10Ω5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_____.
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为_____W.
42．小明设计了如图甲所示电路探究“电流与电阻的关系”，所用实验器材：电压4.5V的电源，电流表、电压表、开关，阻值分别为5Ω，10Ω， 20Ω的定值电阻各一个，标有“30Ω， 1A”字样的滑动变阻器一只，导线若干。
（1）请用笔画线代替导线，将图乙中的实物连接完整；
（____________）
（2）小明先将5Ω电阻接入电路，闭合开关前，应将滑动变阻器滑片P滑至最________（左/右）端。闭合开关后，移动滑片至某一位置，并记下此时电流表示数0.4A；
（3）换上10Ω的电阻后，闭合开关，电压表示数将________（变大/变小），此时应将滑片P向______（左/右）端移动，使电阻两端电压为________ V，记下此时电流表示数；
（4）改用20Ω重复(3)中实验后，小明还想再换一只电阻进行上述探究实验，在不改变电路其它接线方法时，他可选用的电阻阻值范围是________。（小数保留2位）
四、计算题（每题10分，共2题，20分）
43．用如图所示的电路，测某未知电阻Rx的阻值．已知电阻R0阻值为20 Ω，只闭合S的情况下，电流表的示数为0.6 A；同时闭合S、S1时，电流表的示数为0.9 A，电源电压不变．求：
（1）电源电压；
（2）电阻Rx的阻值．
44．如图甲所示为一款多功能养生壶，图乙为其简化的内部电路图。R1和R2是两个阻值相等的发热电阻，不考虑温度对电阻的影响。S为扇形转换开关，通过旋转可在“关”“低档“高档”之间切换，其部分技术参数如表中所示。求：
（1）R1的阻值是多大?
（2）养生壶低档额定功率是多大?
（3）某次养生壶装满水，使用高档正常工作5分钟，水温升高了25℃，养生壶此时的加热效率是多少?已知水的比热容为4.2×103J/（kg·℃）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、A
3、D
4、A
5、D
6、C
7、A
8、D
9、D
10、B
11、D
12、A
13、C
14、D
15、A
16、A
17、B
18、C
19、D
20、C
21、A
22、C
23、C
24、C
25、A
26、D
27、A
28、B
29、C
30、B
二、填空题（每空1分，共10题，20分）
31、铁 电炉丝
32、短路 电阻
33、弹性势能 动能 力的作用是相互的
34、0.1 0.9 5
35、串联 S2
36、2 1.1
37、见解析 用热水袋取暖
38、串联 3
39、50 2.904×105
40、0.46 8.5 12 931.6 2500 7.2×105 “220V”表示这个电能表应该在220V的电路中使用
三、实验题（每空1分，共2题，15分）
41、B 灯泡断路 0.625
42、 右 变大 右 2 3.33Ω~24Ω
四、计算题（每题10分，共2题，20分）
43、（1）12V（2）40Ω
44、（1）121Ω（2）200W（3）87.5%
额定电压（V）
220
高档功率（W）
400
最大注水量（kg）
1
