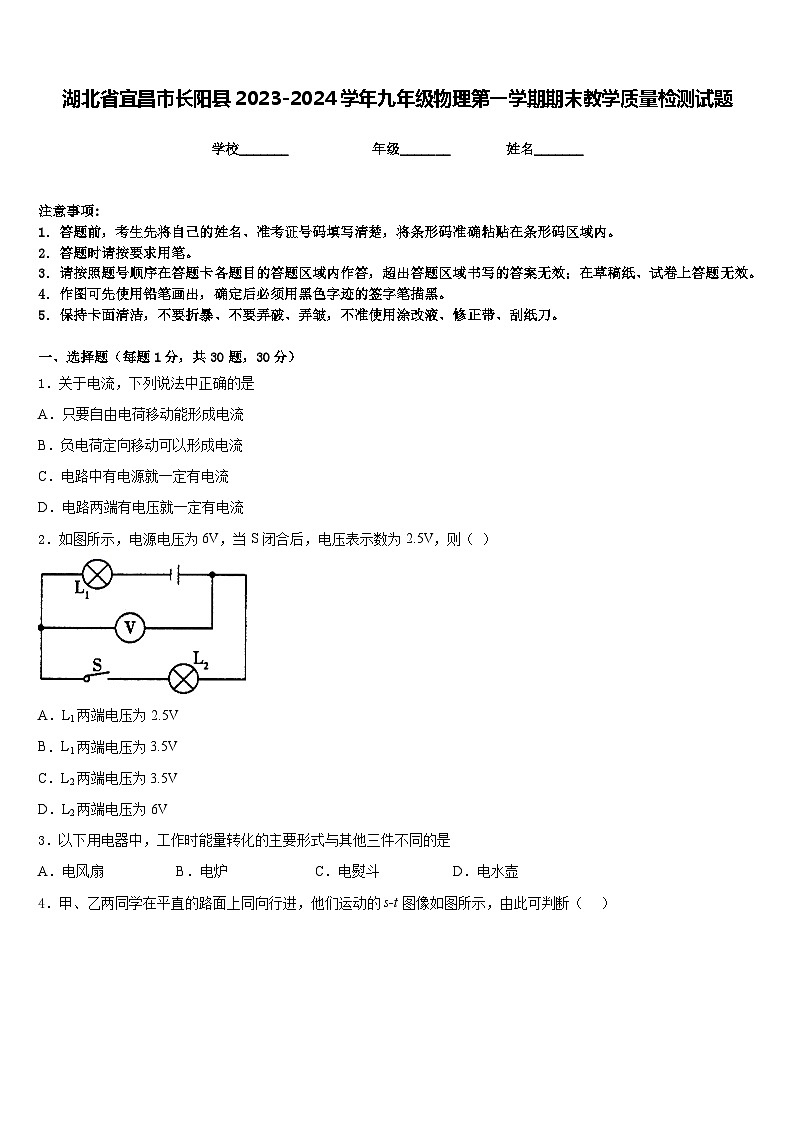

湖北省宜昌市长阳县2023-2024学年九年级物理第一学期期末教学质量检测试题含答案

这是一份湖北省宜昌市长阳县2023-2024学年九年级物理第一学期期末教学质量检测试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．关于电流，下列说法中正确的是
A．只要自由电荷移动能形成电流
B．负电荷定向移动可以形成电流
C．电路中有电源就一定有电流
D．电路两端有电压就一定有电流
2．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（ ）
A．L1两端电压为2.5V
B．L1两端电压为3.5V
C．L2两端电压为3.5V
D．L2两端电压为6V
3．以下用电器中，工作时能量转化的主要形式与其他三件不同的是
A．电风扇B．电炉C．电熨斗D．电水壶

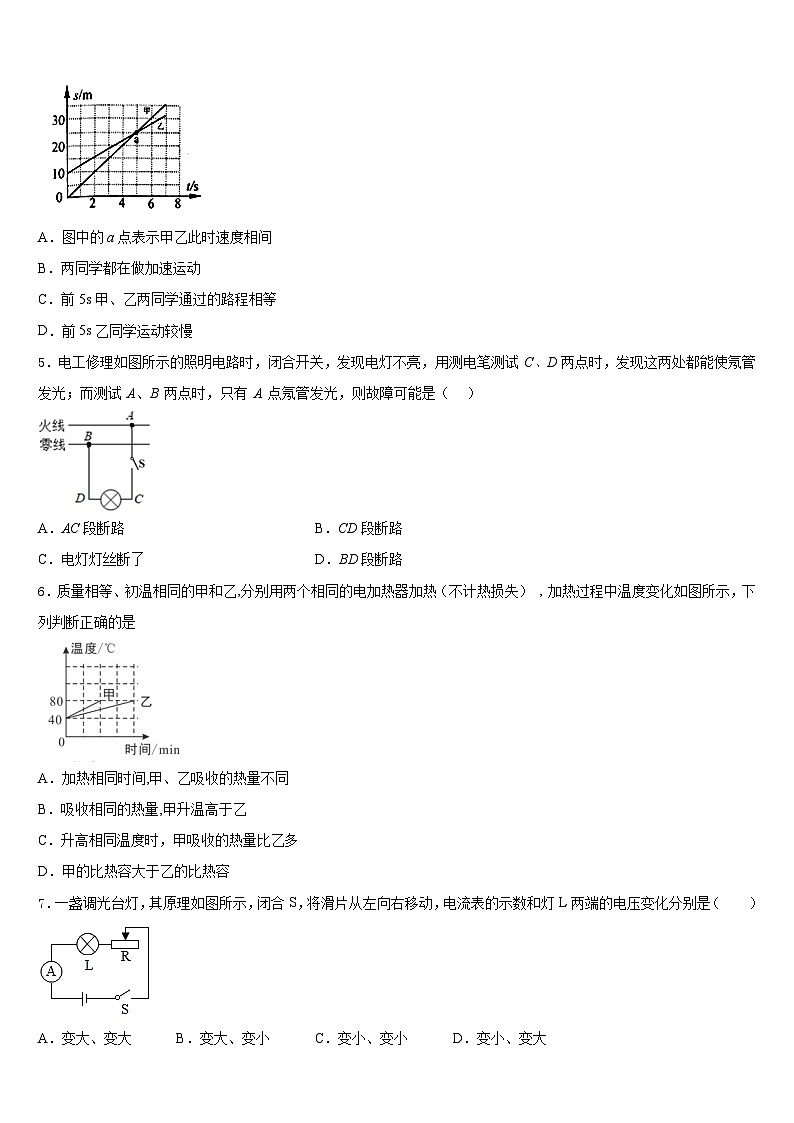

4．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）

A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢
5．电工修理如图所示的照明电路时，闭合开关，发现电灯不亮，用测电笔测试 C、D两点时，发现这两处都能使氖管发光；而测试 A、B 两点时，只有 A 点氖管发光，则故障可能是（ ）
A．AC段断路B．CD段断路
C．电灯灯丝断了D．BD段断路
6．质量相等、初温相同的甲和乙,分别用两个相同的电加热器加热（不计热损失） , 加热过程中温度变化如图所示，下列判断正确的是
A．加热相同时间,甲、乙吸收的热量不同
B．吸收相同的热量,甲升温高于乙
C．升高相同温度时，甲吸收的热量比乙多
D．甲的比热容大于乙的比热容
7．一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）
A．变大、变大B．变大、变小C．变小、变小D．变小、变大

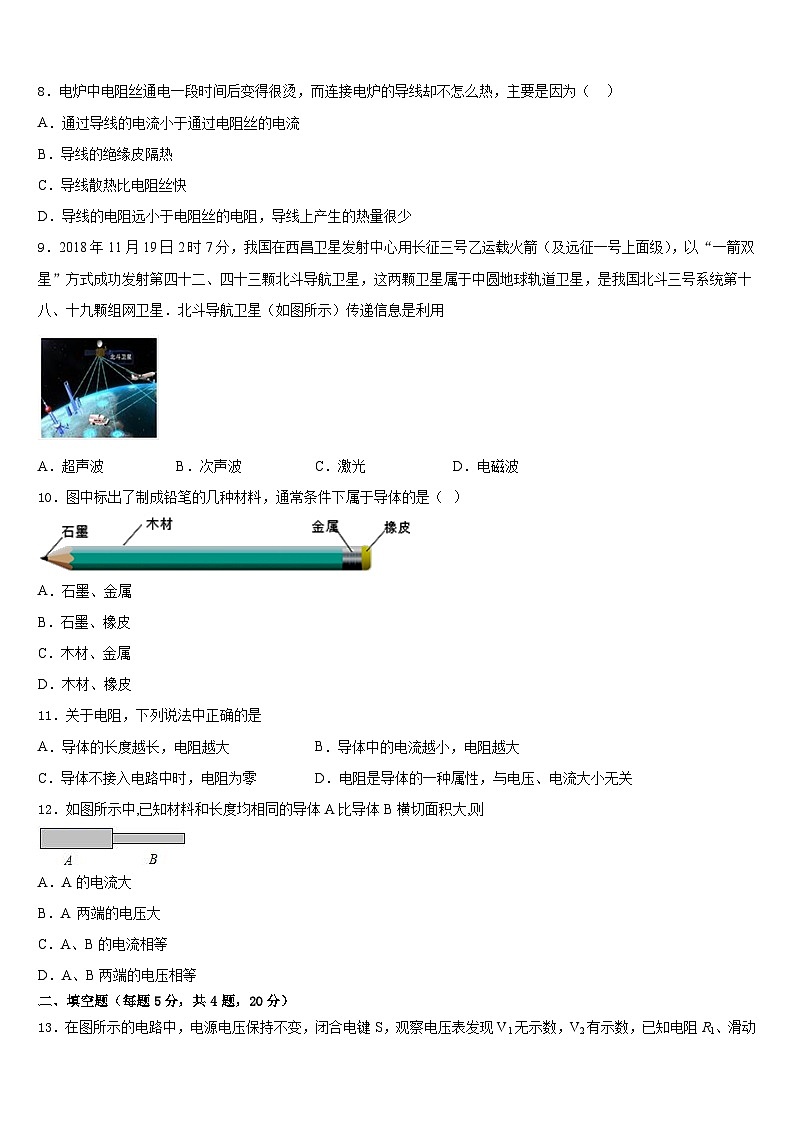

8．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
A．通过导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
9．2018年11月19日2时7分，我国在西昌卫星发射中心用长征三号乙运载火箭（及远征一号上面级），以“一箭双星”方式成功发射第四十二、四十三颗北斗导航卫星，这两颗卫星属于中圆地球轨道卫星，是我国北斗三号系统第十八、十九颗组网卫星．北斗导航卫星（如图所示）传递信息是利用
A．超声波B．次声波C．激光D．电磁波
10．图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．石墨、金属
B．石墨、橡皮
C．木材、金属
D．木材、橡皮
11．关于电阻，下列说法中正确的是
A．导体的长度越长，电阻越大B．导体中的电流越小，电阻越大
C．导体不接入电路中时，电阻为零D．电阻是导体的一种属性，与电压、电流大小无关
12．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则
A．A的电流大
B．A 两端的电压大
C．A、B的电流相等
D．A、B两端的电压相等
二、填空题（每题5分，共4题，20分）
13．在图所示的电路中，电源电压保持不变，闭合电键S，观察电压表发现V1无示数，V2有示数，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．
①电路中的故障可能是____________________；
②接着，观察电流表，发现电流表有示数；移动变阻器R2的滑片P，电流表的示数发生了改变，则故障一定是_______。
14．为了确定标示不清的铅蓄电池的正、负极，小光同学将该电池和一螺线管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断，c端是铅蓄电池的_______极，螺线管外部的磁感线从______（填“a或b”）端出来．
15．我市“华唐名师和你聊物理”公益直播活动开播两年多以来，与广大师生共同探讨了诸多物理知识．
（1）在2019年1月18日的直播中，主播老师用与丝绸摩擦过的玻璃棒接触验电器的金属球后，金属箔片张开一定角度，接着用另一个物体接触金属球，箔片张角变大，由此判断该物体带____电荷．
（2）在2019年4月26日的直播中，主播老师出示了一块电能表，其盘面上的数字如图所示，该电能表的示数为______ k w・h．
16．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
三、实验题（共12分）
17．（4分）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”的A滑动变阻器和“50Ω 2A”的B滑动变阻器，电源电压为6V.
（1）本实验中应选择_________滑动变阻器（选填“A”或“B”）
（2）请你用笔画线代替导线将如图甲中的实物电路连接完整，要求：滑动变阻器的滑片P向左移动时，滑动变阻器连入电路的阻值变大。
（________）
（3）连好电路后，闭合开关，发现小灯泡不亮，但电流表电压表均有示数，接下来应进行的操作是______.
A．断开开关，更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向右端移动，直到小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为_____W.
18．（4分）在探究并联电路电流规律的实验中，如图是实验的电路图；
(1)小亮同学要测量通过的电流，应该将电流表接在________处（选填“A、B、C”）；
(2)闭合开关，小亮发现两灯都发光，然后他拧下灯，则灯______（选填“会”、“不会”）发光；
(3)小亮同学根据实验得出了下表数据，请问他下一步应该做的最合理操作是（______）
A．分析数据，得出结论 B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值
19．（4分）在“探究比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）实验中应量取________（填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中。
（2）用相同规格的电加热器加热甲和乙两种液体，使它们升高相同的温度，通过比较________________来比较甲和乙两种液体吸收热量的多少。
（3）实验记录的数据如表所示，分析实验数据可知________物质的吸热能力强。
四、作图题（共16分）
20．（8分）如图所示，请用笔画线代替导线将图中的三孔插座(单独使用)、螺口灯泡和开关正确连入家庭电路。
（______________）
21．（8分）小慧家卫生间的墙壁上有一个“三孔一开”的插座（如图甲所示），上面的开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，如图乙所示，若只闭合S1，只有三孔插座能工作；若同时闭合S1和S2，三孔插座和L都能工作。请在乙图的括号中标出“零线”或“火线”，并将电路补充完整。
（____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变，电阻R2的阻值为100Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，求：
（1）电源电压；
（2）电阻R1消耗的电功率．
23．（12分）如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、A
4、D
5、D
6、B
7、C
8、D
9、D
10、A
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、R1 短路或R2断路 R1 短路
14、正 b
15、正 2019.4
16、4 3
三、实验题（共12分）
17、B C 0.45
18、A 会 C
19、质量 加热时间 甲
四、作图题（共16分）
20、答案见详解
21、
五、计算题（共22分）
22、（1）80V；（2）96W
23、 (1)1.2A；(2) 12V；(3) 15Ω。
A点电流
B点电流
C点电流
0.16A
0.16A
0.32A
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
