湖北省武汉市硚口区2023-2024学年九上物理期末统考试题含答案

这是一份湖北省武汉市硚口区2023-2024学年九上物理期末统考试题含答案，共14页。试卷主要包含了如图所示，下列说法正确的是，如图所示的串联电路，闭合开关时，下列对热现象的分析正确的是，下列有关热和能的说法中正确的是等内容，欢迎下载使用。

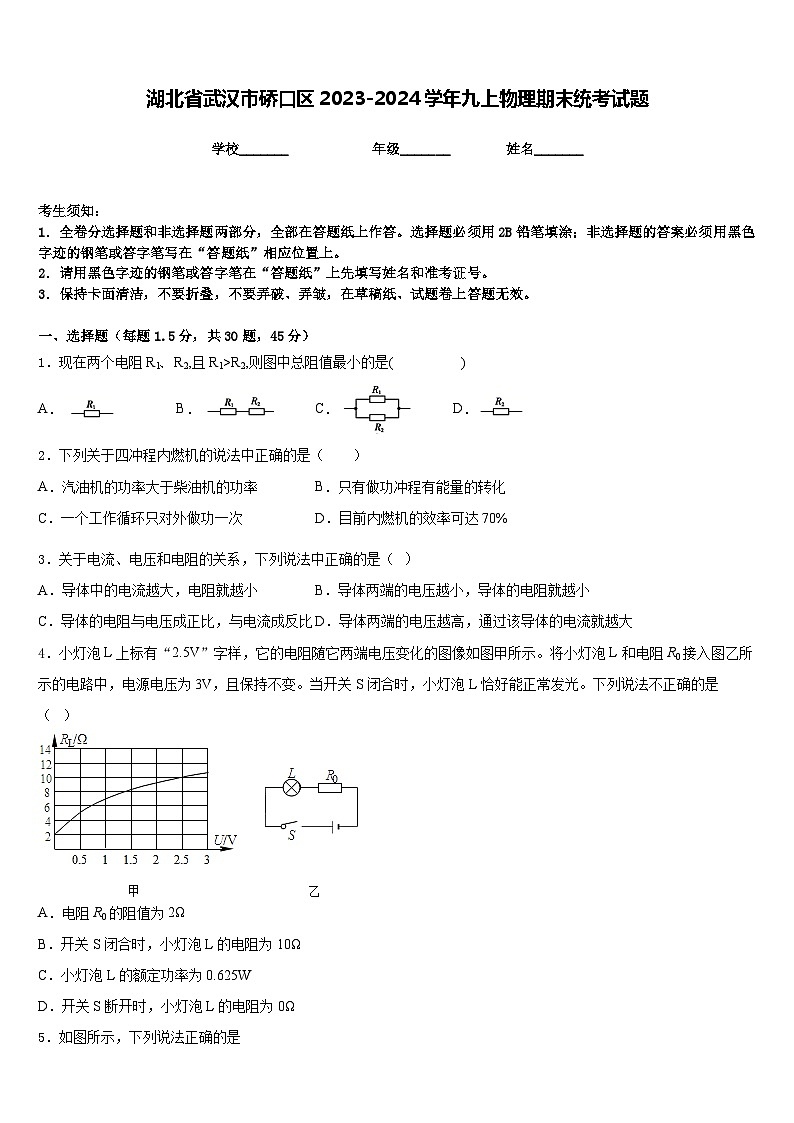

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．现在两个电阻R1、R2,且R1>R2,则图中总阻值最小的是( )
A．B．C．D．
2．下列关于四冲程内燃机的说法中正确的是（ ）
A．汽油机的功率大于柴油机的功率B．只有做功冲程有能量的转化
C．一个工作循环只对外做功一次D．目前内燃机的效率可达70%
3．关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A．导体中的电流越大，电阻就越小B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过该导体的电流就越大
4．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω

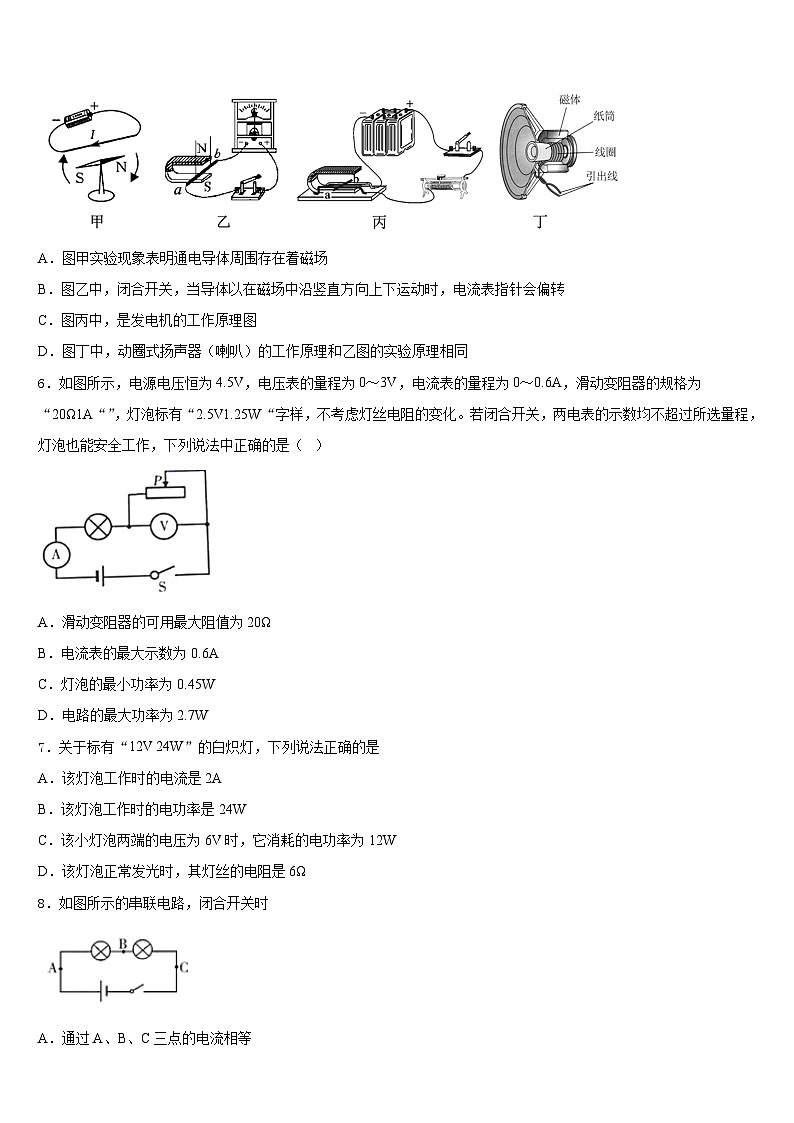

5．如图所示，下列说法正确的是
A．图甲实验现象表明通电导体周围存在着磁场
B．图乙中，闭合开关，当导体以在磁场中沿竖直方向上下运动时，电流表指针会偏转
C．图丙中，是发电机的工作原理图
D．图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同
6．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有““字样，不考虑灯丝电阻的变化。若闭合开关，两电表的示数均不超过所选量程，灯泡也能安全工作，下列说法中正确的是（ ）
A．滑动变阻器的可用最大阻值为20Ω
B．电流表的最大示数为0.6A
C．灯泡的最小功率为0.45W
D．电路的最大功率为2.7W
7．关于标有“12V 24W”的白炽灯，下列说法正确的是
A．该灯泡工作时的电流是2A
B．该灯泡工作时的电功率是24W
C．该小灯泡两端的电压为6V时，它消耗的电功率为12W
D．该灯泡正常发光时，其灯丝的电阻是6Ω
8．如图所示的串联电路，闭合开关时
A．通过A、B、C三点的电流相等
B．通过B点的电流大于C点的电流
C．通过A点的电流大于B点的电流
D．通过A点的电流大于C点的电流

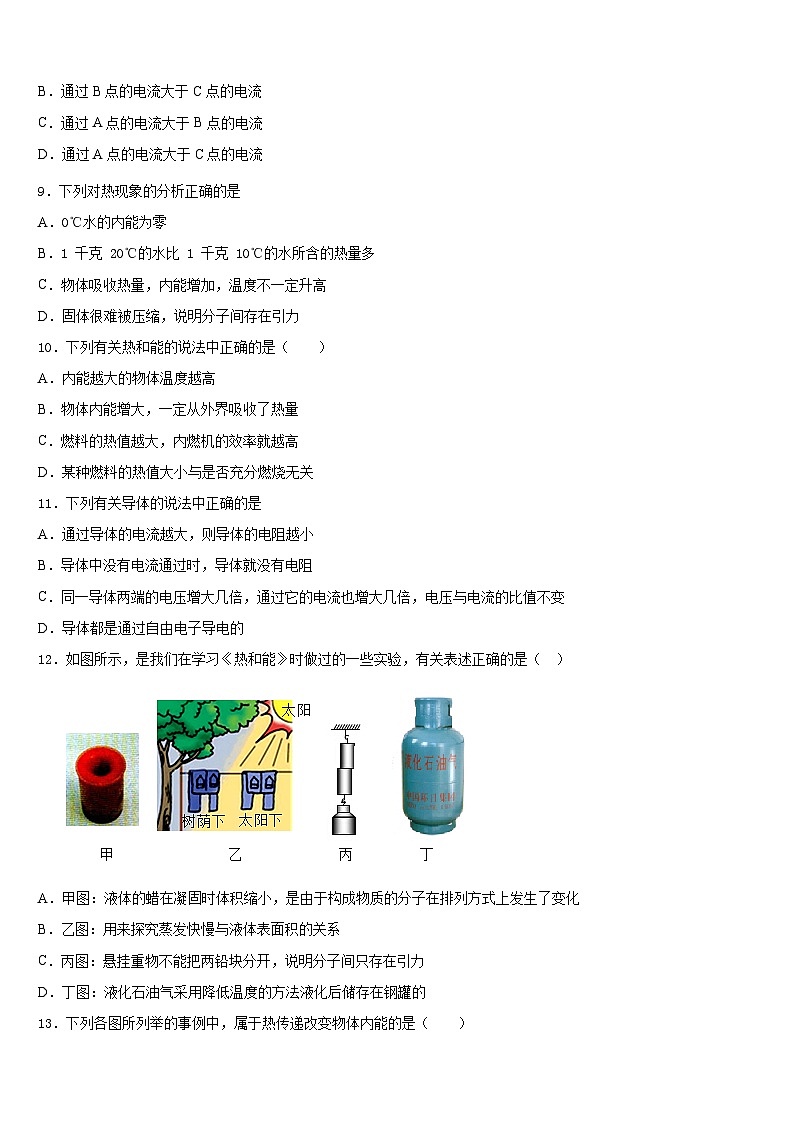

9．下列对热现象的分析正确的是
A．0℃水的内能为零
B．1 千克 20℃的水比 1 千克 10℃的水所含的热量多
C．物体吸收热量，内能增加，温度不一定升高
D．固体很难被压缩，说明分子间存在引力
10．下列有关热和能的说法中正确的是（ ）
A．内能越大的物体温度越高
B．物体内能增大，一定从外界吸收了热量
C．燃料的热值越大，内燃机的效率就越高
D．某种燃料的热值大小与是否充分燃烧无关
11．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
12．如图所示，是我们在学习《热和能》时做过的一些实验，有关表述正确的是（ ）
A．甲图：液体的蜡在凝固时体积缩小，是由于构成物质的分子在排列方式上发生了变化
B．乙图：用来探究蒸发快慢与液体表面积的关系
C．丙图：悬挂重物不能把两铅块分开，说明分子间只存在引力
D．丁图：液化石油气采用降低温度的方法液化后储存在钢罐的
13．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
D． 迅速压下活塞，筒内气温升高
14．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
15．在国际单位制中，功的单位是（ ）
A．安培B．伏特C．焦耳D．瓦特
16．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则（ ）
A．电源电压为8V
B．电路中的电流为4A
C．1分钟电动机消耗的电能为120J
D．电动机工作时将机械能转化为电能，若将电阻R换成滑动变阻器，可调节电动机的转速
17．甲、乙两个冰块的质量相同，温度均为0℃，甲冰块位于地面静止，乙冰块停止在10米高处，这两个冰块（ ）
A．机械能一样大B．甲的机械能大C．内能一样大D．乙的内能大
18．关于电磁转换，下列四幅图解释合理的是
​
A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
19．通过电学知识的学习，下列说法正确的是 （ ）
A．在串联电路中，开关的作用与在电路中的位置有关
B．验电器的工作原理是根据同种电荷相互排斥制成的
C．电流表和电压表都不能直接接在电源的两端
D．粗铜导线的电阻一定比细铜导线的电阻小
20．下列说法中正确的是（）
A．沿海地区昼夜温差小，主要原因是水的比热容较大
B．物体的温度越高，分子运动得越快，物体的动能越大
C．温度高的物体具有的内能多，温度低的物体具有的内能少
D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变
21．小明将额定电压是220V的甲、乙二灯串联接在220V的电源上,闭合开关后,甲灯发光乙灯不发光,则( )
A．乙灯的灯丝断了B．乙灯的电阻太小
C．乙灯的电阻太大D．乙灯两端电压太大
22．下列估计符合生活实际的是（ ）
A．教室里一盏日光灯工作时的电流约1AB．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次D．两个鸡蛋的重力约1N
23．如图所示电路，开关S闭合后，灯L1比L2亮，电流表A1示数为0.3 A。下列判断正确的是（ ）
A．L1的电阻比L2的电阻小B．A2的示数可能是0.2 A
C．A1测的是通过灯L2的电流D．L1两端的电压比L2两端的电压大
24．图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置，通电前A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝I2，A管中的液面较低
B．I1＝I2，A管中的液面较高
C．I1＞I2，A管中的液面较低
D．I1＞I2，A管中的液面较高
25．如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（ ）
A．往瓶内打气时，外界对瓶内气体做功
B．往瓶内打气时，瓶内气体内能减少
C．塞子跳出时，看到瓶内有白雾出现，是液化现象
D．塞子跳出时，瓶内气体温度降低
26．关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的温度越高，所含热量越多
D．内能小的物体也可能将热量传递给内能大的物体
27．如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
D．通电一段时间后，左侧U形管中液面的高度差比右侧的大
28．小张从实验室找到四只电能表，其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（ ）
A．220V 5A 50Hz 1200r/（kw•h）
B．220V 2A 50Hz 1800r/（kw•h）
C．220V 5A 50Hz 2500r/（kw•h）
D．220V 2A 50Hz 3600r/（kw•h）
29．如图所示是小明同学设计“探究电热与电阻的关系”实验装置，电阻丝电阻小于电阻，闭合开关，下列有关说法错误的是（ ）
A．会发现装置2中红色液柱上升得更大些
B．两电热丝串联的目的是控制电阻两端的电压相同
C．如果实验过程中两红色液柱上升高度相同，可能是装置气密性不好
D．通过此实验无法得到的结论
30．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表a为电流表，且示数为0.75A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.5A
D．闭合开关S，电路消耗的总功率为2.25W
二、填空题（每空1分，共10题，20分）
31．一节新干电池的电压为_______V。将两片不同的金属片A、B插在同一杯盐水中，组成一个化学电池。该电池对外供电时，将化学能能转化成电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生偏转如图所示，则金属片A是电池的_______(正/负)极。
32．火箭使用的燃料主要是液态氢，这是利用了氢燃料__的特性，0.15kg氢完全燃烧释放出的热量是__J，若这些热量有60%被水吸收，水温升高了80℃（未沸腾），则水的质量为__kg。[q氢＝1.4×108J/kg，]
33．如图是某电热水壶加热和保温电路原理图，R1=44Ω，R2=440Ω，当开关S1断开，S2闭合，电热水壶处于________状态；当该电热水壶处于加热状态时，5min产生的热量为________J。
34．如图所示电路，电源电压不变， R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑片P向右移动时，电压表V1的示数_____， 电压表V2的示数_____，电流表A的示数_____。（均选填“变大”“变小”或“不变”）
35．如图所示，在两个相同的烧杯中分别盛有质量、初温都相等的水和牛奶，用两个相同酒精灯对其加热．
（1）加热过程中，发现要使它们上升相同的温度，需给_____加热的时间要长一些，这是因为它的比热容大些．
（2）停止加热后，在相同时间内，盛有牛奶的烧杯温度下降得快些．若要使其温度下降不至太快，请说出一种方法：_____．
36．图所示，通电螺线管左边是_______极。（填“N”或“S”）
37．如图将电源、电流表、电压表三个元件的符号填入下图的虚线框内，使电路补充完整。并且当开关S闭合后，电流方向如图所示，向左移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。则中间虚线框内应填入的原件是____。下图的虚线框内填入三个元件符号，所作的图是_____。
38．如今己是电气化时代，小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器，家庭电路的总电阻_____（选填“变大”或“变小”）。电热水器（铭牌如图甲）是利用电流的_____，工作的图乙的电能表允许接入的最大功率是_____W；若只有电热水器接入电路且正常工作12min，电能表的转盘转过_____转。
39．把标有“6V 1W”字样的电灯，接在9V的电路上，要使其正常发光，需要串联一个_____Ω的电阻，该电阻消耗的电功率为_____W，通电1min整个电路消耗的电能为_____ J．
40．夏日荷花盛开飘来阵阵花香，这是_____现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在_____力。
三、实验题（每空1分，共2题，15分）
41．实验探究：
（1）探究不同物质的吸热情况
（2）探究电与磁的联系
42．要测量一个额定电压是2.5V的小灯泡的额定功率，估计小灯泡工作时的电阻约为5Ω，现有电流表、电压表、开关、滑动变阻器、电源（3V左右）各一个，导线若干．

（1）连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，并画出正确的导线．
（_______）
（2）调节滑动变阻器的滑片P的位置时，电压表的示数如图所示，其示数为_____V，若想测量小灯泡的额定功率应将如图中的滑片P向_____（选填“C”或“D”）端移动，使电压表的示数为2.5V时，电流表的示数如图示数，则通过小灯泡的电流为_____A，该灯泡的额定功率是_____W．
（3）根据实验数据绘出小灯泡的伏安特性曲线如图所示：
①通过图象可以发现灯丝的电阻变化特点是_____．
②有关小灯泡功率P的图象如图所示，以下正确的是_____．
四、计算题（每题10分，共2题，20分）
43．冬天又到了吃火锅的季节，肖波家买了一台多功能鸳鸯电火锅如图所示，通过挡位开关可以实现加热和保温两挡的转换。
(1)火锅保温状态下正常工作时的电流是多少？
(2)电路中电阻R1的阻值多大？
(3)若不计热量损耗，该火锅将5L的水从30℃加热到100℃，需要多长时间？
44．如图所示电路中，电源电压恒为15V，电阻R1为10Ω，同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流
（2）电阻R2的阻值．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、C
3、D
4、D
5、A
6、C
7、D
8、A
9、C
10、D
11、C
12、A
13、A
14、D
15、C
16、C
17、C
18、D
19、B
20、A
21、B
22、D
23、A
24、D
25、B
26、D
27、D
28、D
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、1.5 正
32、热值大 2.1×107 37.5
33、保温 3.3×105J
34、变小 变大 变小
35、水 给盛牛奶烧杯加上盖子
36、N
37、电压表
38、变小 热效应 4400 1200
39、18Ω 0.5W 90J
40、扩散 引
三、实验题（每空1分，共2题，15分）
41、多 质量和升高温度 单位 线圈匝数 增加 电能转化为机械能 电动机 切割 导体运动
42、 2 C 0.5 1.25 电阻随温度的升高而变大 D
四、计算题（每题10分，共2题，20分）
43、 (1)0.8A；(2)226.6Ω；(3)1470s
44、(1) 1.5A； (2) 15Ω；
数据
用相同的电加热器给等质量的水和煤油加热测得数据如下：
升高的温度Δt/℃
20
30
40
50
加热水的时间t/s
60
90
120
150
加热煤油的时间t/s
30
45
60
75
结论
①质量相等的水和煤油，升高相同的温度，水比煤油吸收的热量___。
②一定质量的水，在温度升高时吸收的热量与它的___乘积之比，叫做水的比热容。它在数值上等于___质量的水，温度升高1℃所吸收的热量。
装置
图1
图2
图3
结论
①根据图1可知：电磁铁磁性的强弱跟___有关。滑动变阻器的滑片向左移，甲、乙吸引大头针的数目会___（填“增加”、“减少”或“不变”）。
②图2中闭合开关S，导体ab会运动，说明通电导体在磁场中要受到力的作用，这一过程中发生的能量转化是___，据此人们制成了___。
③图3中，当开关闭合，导体ab左右做___磁感线运动时，电路中会有电流产生；此过程中电流表指针会左右摆动，说明感应电流的方向与___方向有关。
额定电压
220V
额定功率
加热
1000W
保温
176W
火锅总容积
5L
