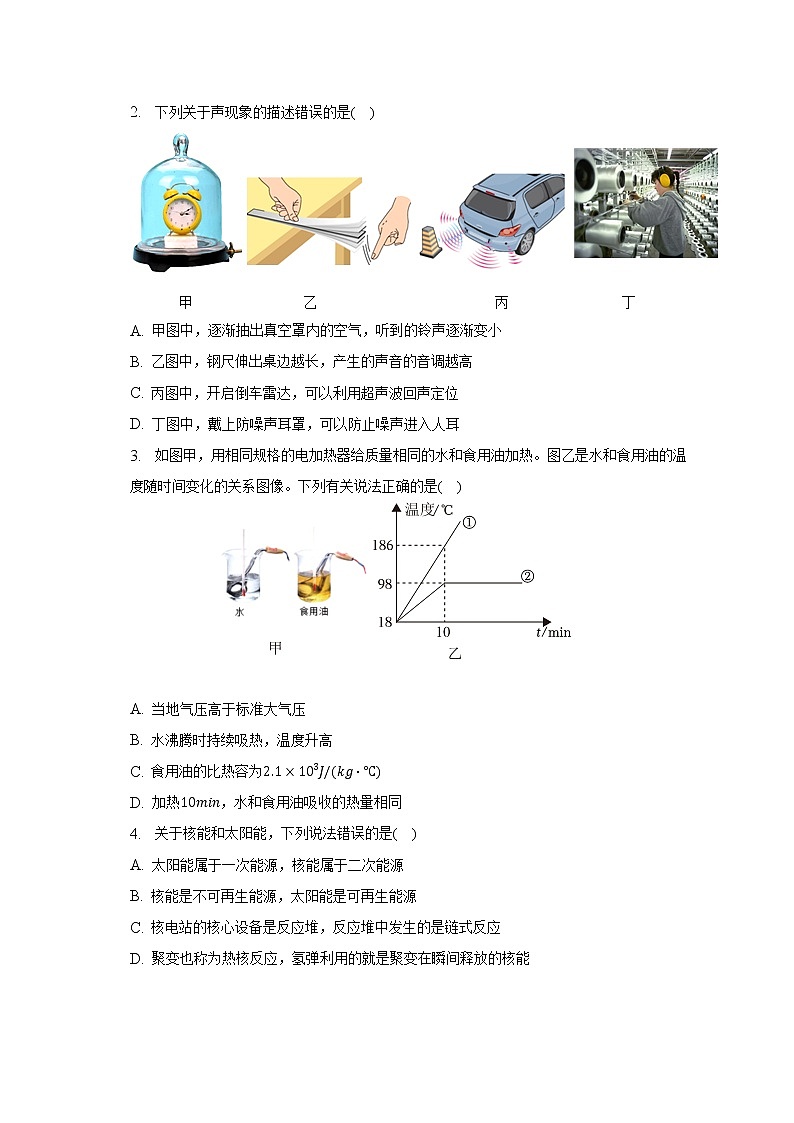

    2023年湖北省武汉市硚口区中考物理四调试卷(含答案)02
    2023年湖北省武汉市硚口区中考物理四调试卷(含答案)03
    还剩22页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023年湖北省武汉市硚口区中考物理四调试卷(含答案)

    展开
    这是一份2023年湖北省武汉市硚口区中考物理四调试卷(含答案),共25页。试卷主要包含了单选题,填空题,实验探究题,计算题等内容,欢迎下载使用。

    2023年湖北省武汉市硚口区中考物理四调试卷
    学校:___________姓名:___________班级:___________考号:___________
    题号




    总分
    得分





    第I卷(选择题)
    一、单选题(本大题共12小题,共36.0分)
    1. 如图所示的四种现象,其中属于光的反射现象的是(    )
    A. 长征五号运载火箭在水中的倒影
    B. 从天宫空间站看到地球是蓝色的
    C. 嫦娥五号月球车在月球表面的影子
    D. 分离式相机为祝融号火星车拍摄的照片
    2. 下列关于声现象的描述错误的是(    )
    A. 甲图中,逐渐抽出真空罩内的空气,听到的铃声逐渐变小
    B. 乙图中,钢尺伸出桌边越长,产生的声音的音调越高
    C. 丙图中,开启倒车雷达,可以利用超声波回声定位
    D. 丁图中,戴上防噪声耳罩,可以防止噪声进入人耳
    3. 如图甲,用相同规格的电加热器给质量相同的水和食用油加热。图乙是水和食用油的温度随时间变化的关系图像。下列有关说法正确的是(    )

    A. 当地气压高于标准大气压
    B. 水沸腾时持续吸热,温度升高
    C. 食用油的比热容为2.1×103J/(kg⋅℃)
    D. 加热10min,水和食用油吸收的热量相同
    4. 关于核能和太阳能,下列说法错误的是(    )
    A. 太阳能属于一次能源,核能属于二次能源
    B. 核能是不可再生能源,太阳能是可再生能源
    C. 核电站的核心设备是反应堆,反应堆中发生的是链式反应
    D. 聚变也称为热核反应,氢弹利用的就是聚变在瞬间释放的核能
    5. 如图所示是“探究阻力对物体运动的影响”的实验装置。实验时,将棉布铺在水平木板上,让小车从斜面顶端由静止滑下,观察小车滑行的距离;去掉棉布,再次让小车从斜面顶端由静止滑下,观察小车滑行的距离。关于该实验,下列说法正确的是(    )


    A. 小车在水平木板上停下来,是因为小车没有受到推力的作用
    B. 小车从斜面滑下后,还能运动一段距离,是因为小车具有惯性
    C. 小车在斜面和木板上受到的摩擦力大小相等
    D. 本实验可以直接验证牛顿第一定律
    6. 2022年5月14日,即将交付使用的国产商用飞机C919飞行试验圆满完成。如图是飞机加速上升时的情景,下列有关说法正确的是(    )

    A. 加速上升时,飞机受到的重力和升力是一对平衡力
    B. 加速上升时,乘客的动能转化为重力势能
    C. 飞机的发动机是热机,它可以将内能转化为机械能
    D. 机翼上表面空气流速比下表面流速更快,压强更大
    7. 测量液体密度的仪器叫做密度计。将其插入被测液体中,待静止后直接读取液面处的刻度值(图甲)。图乙和图丙是自制的简易密度计,它是在木棒的一端缠绕一些铜丝做成的。将同一支自制密度计先后放入盛有不同液体的两个烧杯中,下列说法正确的是(    )
    A. 密度计越靠近下方的刻度,其相应的密度数值越小
    B. 密度计在乙杯中受到的浮力大于丙杯中受到的浮力
    C. 放入密度计后,乙、丙两杯中的液体对容器底的压强相等
    D. 放入密度计后,乙、丙两杯中的液体对容器底的压力变化量相等

    8. 下列电路图中,与实物电路对应的是(    )

    A. B.
    C. D.
    9. 如图所示,演示板上固定有a、b两根镍铬合金丝,长度关系为Lb=2La,横截面积关系为Sa=Sb,将这两根镍铬合金丝分别接入电路,闭合开关,观察电流表示数。下列说法错误的是(    )

    A. 该实验可以探究导体的电阻大小跟导体长度的关系
    B. 接导线a时电流表的示数比接导线b时的示数小
    C. 图中导线a的电阻比导线b的电阻小
    D. 若将导线a拉伸到跟导线b一样长,导线a的电阻比导线b的电阻大
    10. 如图所示电路,电源电压为恒为3V,闭合开关后,将滑动变阻器的滑片从中点移至最右端的过程中,电流表的示数变化了0.2A。下列有关说法正确的是(    )
    A. 滑动变阻器R2的最大阻值为30Ω
    B. 向右移动滑片,电压表示数变大,电流表示数变小
    C. 向右移动滑片,电压表和电流表的示数均变大
    D. 向右移动滑片,电压表的示数与电流表的示数之比变大

    11. 关于家庭电路和安全用电,下列说法正确的是(    )
    A. 图甲中,电能表是专门用来测量用电器电功率的
    B. 图乙中,试电笔可以用来区分零线和地线
    C. 图丙中,三脚插头接入三孔插座后,能防止万一外壳带电时对人造成伤害
    D. 图丁中,人会触电,此时漏电保护器会切断电路
    12. 如图所示的电路,电源电压U保持不变,电流表的量程为0~3A,电压表的量程为0~15V,滑动变阻器上标着“10Ω,2A”字样。当只闭合开关S1,滑动变阻器的滑片在最右端时,电流表的示数为I1,电压表的示数为U1,再将滑片移至中点,电流表的示数为I2,电压表的示数为U2;当只闭合开关S1和S2,滑动变阻器的滑片在最左端时,电流表的示数为I3,电压表的示数为U3。已知,小灯泡的额定功率为3W,其正常发光时的电流为0.5A,I1:I2=2:3,I3=1.7A,为了保证电路安全,下列结论错误的是(不考虑小灯泡电阻的变化)(    )
    A. I1I3=617
    B. U1U=U2U3
    C. 当开关S1、S2、S3均闭合,滑动变阻器允许接入的最小阻值为3Ω
    D. 当开关S1、S2、S3均闭合,电流表示数的变化范围为1.1A~2.5A
    第II卷(非选择题)
    二、填空题(本大题共1小题,共3.0分)
    13. 北京国家速滑馆是世界首个“双奥之城”的标志性建筑之一,它又被称做“冰丝带”,由22条“丝带”状曲面玻璃幕墙环绕,象征着速度滑冰运动员在冰上留下的滑行轨迹。

    (1)玻璃幕墙内嵌入了发光二极管,在夜晚可以显示出绚丽多彩的图案。发光二极管是由______ (选填“导体”“半导体”“超导体”)材料制成的。
    (2)如图乙是我国运动员参加速滑比赛时的情景,速滑赛道一圈的长度为400m,运动员滑行时的平均速度为90km/h,则该运动员滑完一圈需要的时间为______ s;我们通过手机就能观看比赛直播的画面,是因为______ (选填“超声波”“次声波”或“电磁波”)可以传递信息。
    三、实验探究题(本大题共5小题,共21.0分)
    14. 如图甲所示,在蹄形磁体的磁场中放置一根导线AB,导线的两端跟微型电流计连接。

    (1)让导线在磁场中静止,换用更强的永磁体,微型电流计的指针不偏转;将导线AB换成匝数很多的线圈,在磁场中静止,微型电流计的指针______ (选填“向左偏转”“向右偏转”或“不偏转”)。
    (2)使导线AB在磁场中水平向右运动,观察到微型电流计的指针如图乙所示,使AB在磁场中水平向左运动,微型电流计的指针会向______ (选填“左”或“右”)偏转。
    (3)如图所示的实例中应用到上述实验原理的是______ (实例名称)。
    15. 用图甲所示装置,探究某固体熔化时温度的变化规律。

    (1)安装图甲所示的器材时,应先确定______ (选填“铁棒”“铁夹”“铁圈”或“酒精灯”)的位置。实验中,需要观察试管内物质的状态,并记录______ 和加热时间。
    (2)乙图中,D点之后继续加热,对该固体的温度不再升高的原因分析最合理的是______ 。
    ①该物质的沸点是100℃
    ②此时水的沸点是100℃
    (3)实验中消耗的酒精的质量为10g,则这些酒精完全燃烧可以释放______ J的热量。
    16. 在“探究凸透镜成像的规律”实验中:

    (1)图甲是利用平行光手电筒测量焦距的情景,则该凸透镜的焦距为______ cm。
    (2)如图乙,保持凸透镜和光屏的位置不变,要使烛焰在光屏上成清晰的像,烛焰应______ (填“靠近凸透镜”“远离凸透镜”或“保持在原位置”),此时光屏上成的像是______ (填“放大”“等大”或“缩小”)的。
    (3)上述实验中,在光屏上找到蜡烛清晰的像后,不改变蜡烛和凸透镜的位置,改用焦距为20cm的透镜继续实验。移动光屏,在光屏上______ (填“能”或“不能”)看到烛焰的像。
    17. 在“探究杠杆的平衡条件”的实验中:

    (1)挂钩码前,杠杆在如图甲所示的位置静止,此时杠杆______ (选填“达到”或“没有达到”)平衡状态,接下来应向______ (选填“左”或“右”)调节杠杆两端的平衡螺母,使杠杆保持水平并静止。
    (2)给杠杆两侧挂上不同数量的钩码,移动钩码的位置,使杠杆重新在水平位置平衡。使杠杆在该位置平衡的目的是______ 。
    (3)如图乙所示,杠杆处于平衡状态,已知每个钩码的质量均为50g。设右侧钩码对杠杆施加的力为动力F1,若在右侧悬挂点增加两个钩码,左侧悬挂点的位置保持不变,要使杠杆再次平衡,则左侧钩码对杠杆施加的阻力F2应变为______ N。
    18. 某同学利用如图甲所示的电路探究电流与电阻的关系。实验中电源电压为3V,选用的定值电阻的阻值分别为4Ω、8Ω、12Ω、16Ω和20Ω,滑动变阻器的规格为“20Ω,2A”。

    (1)该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
    (2)正确连接电路后,先用4Ω的定值电阻进行实验,闭合开关后,移动滑片,此时电压表的示数如图乙所示。再将8Ω的电阻接入电路进行第2次实验,调节滑动变阻器的滑片使电压表的示数为______ V,记录电流表的示数。相对于第1次实验,第2次实验中滑动变阻器的滑片应该______ 移动。(选填“向左”或“向右”)
    (3)继续实验,根据实验数据可得出本实验的结论是:______ 。
    (4)不改变电表接入电路的量程,为使所有电阻都能完成实验,定值电阻两端电压的控制范围为______ V。
    四、计算题(本大题共1小题,共10.0分)
    19. 浮式起重机又称起重船,它可以利用船体提供的浮力和船上的起重系统来完成起吊作业。如图甲是某起重船的图片,图乙是它的简化示意图。OB是起重臂,它的底端固定在甲板的O点,顶端通过钢缆BC固定在甲板的支架上。向上提升重物时,起重臂OB保持静止,通过固定在B点的绞车(图中未画出)回收钢缆,将重物吊起。(不计起重臂、绞车和钢缆的重力,不计摩擦,海水的密度近似为1.0×103kg/m3)

    (1)某次模拟打捞作业时,密闭长方体实验模型底部嵌入海底淤泥中,顶部到海面的距离为100m。则海水对实验模型顶部的压强为多少Pa?
    (2)该实验模型的长为5m,宽为4m,高为5m,总质量为600t。起吊前,先向船舱中注入适量的水,再将钢缆紧紧地连接到绞车上。接着逐渐排出船舱中的水,排水过程中,起重船的船身稳定且吃水深度保持不变。当钢缆刚好能拉动实验模型时,停止排水。待模型脱离淤泥,船身再次稳定后,通过绞车回收钢缆BE将模型缓慢吊起,直到其完全脱离海面。为了使实验模型脱离淤泥,起重船至少需要向外排出多少m3的海水?
    (3)若将起重臂OB视作杠杆,已知图乙中,OD⊥BC,OE⊥BE,OD:OE=2:5。
    ①该起重臂是一个______ 杠杆(选填“省力”“费力”或“等臂”);请在图乙中画出杠杆受到的阻力的示意图。
    ②当实验模型完全脱离海面并保持静止时,钢缆BC对起重臂的拉力为多少N?
    答案和解析

    1.【答案】A
    【解析】解:A、长征五号运载火箭在水中的倒影,属于反射现象,故A正确;
    B、从天宫空间站看到地球是蓝色的,是利用了光的折射现象,故B错误;
    C、光在均匀介质中沿直线传播,“嫦娥五号”在月球表面的影子是由光的直线传播形成的,故C错误;
    D、分离式相机为祝融号火星车拍摄的照片,是凸透镜成像原理,故D错误。
    故选:A。
    (1)光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、激光准直、影子的形成、日食和月食等;
    (2)光线传播到两种介质的表面上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的;
    (3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
    (4)拍照时,因物距大于二倍焦距,所以成倒立、缩小的实像,属于照相机原理。
    此题考查了对光的折射、光的直线传播、光的反射以及凸透镜成像原理的理解,在学习过程中要善于利用所学知识解释有关现象。

    2.【答案】B
    【解析】解:
    A、声音传播需要介质,真空不能传声,逐渐抽出真空罩中的空气,闹钟发出的铃声会越来越小,故A正确;
    B、钢尺伸出桌边的长度越长,拨动时越不容易振动,振动的频率变小,发出声音的音调变低,故B错误;
    C、汽车的倒车雷达,是因为超声波具有方向性强的特点,是利用超声波回声定位来工作的,故C正确;
    D、戴上防噪声耳罩,是在人耳处减弱噪声,故D正确。
    故选:B。
    (1)声音的传播需要介质;
    (2)改变钢尺伸出桌面的长度,钢尺的振动频率不同;音调跟发声体的振动频率有关;
    (3)声音可以传递信息和能量;
    (4)减弱噪声的途径:在声源处减弱、在传播过程中减弱、在人耳处减弱。
    本题考查了生活中的一些声现象,难度不大,要熟记。

    3.【答案】D
    【解析】解:A、从图中信息可知,水的沸点低于100℃,因为气压越高,沸点越高,故当地的气压低于一个标准大气压,故A错误。
    B、水沸腾时持续吸热,温度不变,故B错误。
    CD、用相同规格的电加热器给质量相同的水和食用油加热,加热10min,水和食用油吸收的热量相同,食用油的温度上升168℃,水上升的温度是80℃,因为食用油上升的温度是水上升温度的2倍多,故食用油的比热容比水的一半还少,故C错误,D正确。
    故选:D。
    (1)气压越高,沸点越高。
    (2)液体沸腾时,温度不变。
    (3)质量相同的两种物质,吸收的相同热量时,温度上升快的,比热容小。
    本题考查了液体沸腾与气压的关系,还考查了比热容,属于基础题。

    4.【答案】A
    【解析】解:A、太阳能、核能都是一次能源。故A错误;
    B、太阳能可从自然界不断获得且可重复利用,属可再生能源,核能是不可再生能源。故B正确;
    C、核电站中的核反应堆是利用原子核裂变的链式反应产生的能量来发电的。故C正确;
    D、核聚变又称热核反应,核聚变时会放出巨大的核能。氢弹利用的就是聚变在瞬间释放的核能。故D正确。
    故选:A。
    (1)可以从自然界直接获取的能源叫一次能源;必须通过一次能源的消耗才可以得到的能源叫二次能源。
    从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少,不可能在短期内从自然界得到补充,叫做不可再生能源;风能、水能、太阳能、生物质能,可以在自然界里源源不断的得到补充,叫做可再生能源;
    (2)核能分为裂变和聚变两种,裂变分为两种:可控链式反应和不可控链式反应,前者主要应用在核反应堆中,后者应用在原子弹中;聚变主要应用在氢弹上;
    (3)核电站是利用可控的链式反应工作的。
    此题考查了能源的分类以及核能的有关知识,是一道基础题;能源问题是当今社会的热点,需要引起注意。

    5.【答案】B
    【解析】解:A、小车在水平木板上停下来,是因为小车受到了摩擦阻力的作用,而不是因为没有受到推力的作用,故A错误;
    B、小车从斜面滑下后,还能运动一段距离,是因为小车具有惯性,故B正确;
    C、小车在斜面和木板上时,对接触面的压力不同,接触面的粗糙程度也不同,所以小车受到的摩擦力大小不相等,故C错误;
    D、牛顿第一定律是在实验的基础上,通过科学推理得出的,本实验不能直接验证牛顿第一定律,故D错误。
    故选:B。
    (1)小车最终停下来,是因为受到了摩擦阻力的作用;
    (2)一切物体都有保持原来运动状态不变的性质,叫惯性;
    (3)摩擦力的大小与压力大小和接触面的粗糙程度有关,据此判断;
    (4)牛顿第一定律是在实验的基础上,通过科学推理得出的。
    本题主要考查了在“探究阻力对物体运动的影响”的实验中,实验过程的分析与结论的得出等,是力学的重要实验。

    6.【答案】C
    【解析】解:A、飞机加速上升时,飞机受到的升力大于自身重力,二力不是一对平衡力,故A错误;
    B、飞机加速上升时对乘客做功,使乘客的上升速度变大,动能变大,高度增加,重力势能增大,乘客的动能没有转化为重力势能,故B错误;
    C、飞机的发动机是热机,它可以将内能转化为机械能,故C正确;
    D、飞机机翼表面呈明显的弧度结构,根据流体压强和流速的关系可知,飞机飞行时,相对机翼下表面,机翼上表面的空气流速更快,受到的压强更小,故D错误。
    故选:C。
    (1)物体受力平衡时,处于静止或匀速直线运动状态;
    (2)动能大小的影响因素:质量、速度。质量越大,速度越大,动能越大。重力势能大小的影响因素:质量、高度。质量越大,高度越高,重力势能越大;
    (3)热机工作时将燃料燃烧释放出的内能转化为机械能;
    (4)根据流体压强与流速的关系可判断机翼上表面的压强大小。
    本题主要考查了对平衡力与相互作用力的辨别,注意它们各自的四个条件,是解答的关键。

    7.【答案】D
    【解析】解:
    A、根据F浮=ρ液V排g可得ρ液=F浮gV排可知,当密度计浸入液体的深度越小,说明被测液体的密度越大,即密度计越靠近下方的刻度,其相应的密度数值越大,故A错误;
    B、同一只密度计的重力一定,在乙、丙两种液体中均处于漂浮状态,所以F浮乙=F浮丙=G,故B错误。
    C、由图可知,密度计排开液体的体积V排乙>V排丙,根据F浮=ρ液V排g可得ρ液=F浮gV排可知,在密度计所受浮力相等时,乙、丙液体的密度关系为ρ乙<ρ丙;
    根据p=ρgh可知,乙容器中液体对容器底的压强小于丙容器中液体对容器底的压强,故C错误;
    D、由于乙、丙是柱状容器,液体对容器底的压力等于液体的重力和密度计对液体产生的压力之和,由于液体重力不变,所以,放入密度计后,乙、丙两杯中的液体对容器底的压力变化量等于密度计对液体产生的压力;因密度计对液体产生的压力大小等于浮力,且密度计在乙、丙两种液体中受到浮力相等,所以,放入密度计后,乙、丙两杯中的液体对容器底的压力变化量相等,故D正确。
    故选:D。
    (1)密度计上的刻度代表了液体密度的大小,根据F浮=ρ液V排g可得ρ液=F浮gV排可知,密度计排开液体的体积越小,则表示液体的密度越大,据此即可判断;
    (2)由图可知,密度计放在乙、丙液体中都漂浮,受到的浮力都等于密度计受到的重力,从而可以判断受到浮力的大小关系,可判断B项。
    (3)由图得出密度计排开液体体积的大小关系,再根据阿基米德原理分析液体的密度大小关系;
    由图可知乙、丙液体的深度相同,根据p=ρgh即可判断液体对容器底的压强;
    (4)因为是柱状容器,则液体对容器底的压力等于液体的重力和密度计对液体产生的压力之和,据此判断两容器底部受到液体的压力变化量。
    本题考查了学生对阿基米德原理、物体的漂浮条件和压强公式的掌握和运用,利用好密度计测液体密度时漂浮(F浮=G)是解题的关键。

    8.【答案】B
    【解析】解:由实物图知,两灯并联,开关S1在干路上控制整个电路,S2在L2支路。
    A、图中两灯并联,开关S1在干路上,S2在L1支路上,与实物图不相符;
    B、图中两灯并联,开关S1在干路上,S2在L1支路上,与实物图相符;
    C、图中两灯并联,开关S1在干路上,S2在L1支路上,与实物图不相符;
    D、图中两灯并联,两开关分别在两灯支路上,与实物图不相符。
    故选:B。
    先分析实物图的连接方式,再根据各选项电路图选择正确答案。
    本题考查根据实物图选择电路图,关键是明白电路中各个用电器的连接情况以及开关的作用。

    9.【答案】B
    【解析】解:
    A、根据题意可知,a、b两根镍铬合金丝的材料相同、横截面积相同,长度不同,可以探究导体的电阻大小跟导体长度的关系,故A正确;
    BC、在温度、材料、横截面积相同时,长度越长,导体的电阻越大,电流表示数越小,a的长度短,电阻小,所以接导线a时电流表的示数比接导线b时的示数大,故B错误、C正确;
    D、a的长度是b的一半,则a的电阻为b的电阻的一半;若将导线a拉伸到跟导线b一样长,此时a的长度变为原来的2倍,横截面积变为原来的一半,两者长度相同,a的横截面积小,则导线a的电阻比导线b的电阻大,故D正确。
    故选:B。
    导体的电阻大小与导体的长度、横截面积、材料和温度有关,根据控制变量法的思想,结合题意进行分析。
    本题考查了影响导体电阻大小因素的实验,应该了控制变量法,难度适中。

    10.【答案】D
    【解析】解:由电路图可知,闭合开关后,定值电阻R1与滑动变阻器R2并联,电压表测电源两端的电压,电流表测R2支路的电流。
    A.因并联电路中各支路独立工作、互不影响,
    所以,滑片移动时通过R1支路的电流不变,则电流表示数的变化量即为通过滑动变阻器R2支路的电流,
    因并联电路中各支路两端的电压相等,且滑动变阻器的滑片从中点移至最右端的过程中,电流表的示数变化了0.2A,
    所以,由I=UR可得:UR22-UR2=UR2=ΔI,
    则滑动变阻器R2的最大阻值:R2=UΔI=3V0.2A=15Ω,故A错误;
    BCD.由电源电压不变可知,滑片移动时电压表的示数不变,故B错误;
    向右移动滑片,变阻器R2接入电路中的电阻变大,
    由I=UR可知,通过滑动变阻器R2支路的电流变小,即电流表的示数变小,故C错误;
    则电压表的示数与电流表的示数之比变大,故D正确。
    故选:D。
    由电路图可知,闭合开关后,定值电阻R1与滑动变阻器R2并联,电压表测电源两端的电压,电流表测R2支路的电流。
    (1)根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1支路的电流不变,从而得出电流表示数的变化量即为通过滑动变阻器R2支路的电流,根据并联电路的电压特点结合题意表示出电流表示数的变化量即可求出滑动变阻器R2的最大阻值;
    (2)由电源电压不变可知滑片移动时电压表的示数变化,根据滑片的移动可知变阻器接入电路中的电阻变化,再根据欧姆定律可知通过滑动变阻器R2支路的电流变化,进一步得出电压表的示数与电流表的示数之比变化。
    本题考查了并联电路的特点和欧姆定律的应用以及电路的动态分析,分清电路的结构和利用好并联电路的特点是关键。

    11.【答案】C
    【解析】解:A、电能表是用来测量用电器消耗电能多少的仪表,故A错误;
    B、火线上有电压,在用测电笔接触时与人体形成一通路,有电流由人体流向大地;而零线与大地相通,测零线时与人体没有电压形成不了电流,故试电笔能区分火线和零线,试电笔不可以辨别零线和地线,故B错误;
    C、三脚插头接入三孔插座后,插头上脚与插座上孔相连,使用电器金属外壳接地,能防止万一外壳带电时对人造成伤害,故C正确;
    D、图中人会触电,火线和零线电流大小相等,此时漏电保护器不会切断电路,故D错误。
    故选:C。
    (1)电能表是测量消耗电能的仪表;
    (2)试电笔是用来辨别火线和零线的。
    (3)家庭电路中,三孔插座的上孔接地线,左孔接零线,右孔接火线;三脚插头中上面插脚与用电器金属外壳相连;
    (4)漏电保护器原理是当火线电流比零线电流大太多就说明电路的某个地方可能接地漏电,电流流入大地,此时漏电保护器会自动切断电路,起到保护作用。
    本题考查了电能表、漏电保护器、试电笔、三孔插座等的原理与作用,属家庭电路中常见的元件,应熟知。

    12.【答案】A
    【解析】解:由图可知,电压表始终测量电源电压,电流表测量电路中的电流。
    已知灯泡的额定功率:P额=3W,灯泡正常发光时的电流:I额=0.5A,
    由P=UI可得灯泡的额定电压:U额=P额I额=3W0.5A=6V,
    根据欧姆定律可得,灯丝电阻:RL=U额I额=6V0.5A=12Ω。
    (1)当只闭合开关S1,定值电阻R0与变阻器R串联,滑动变阻器的滑片在最右端时,变阻器接入电阻最大:R=10Ω,
    由串联电路电阻规律可得,电路的总电阻:R总=R0+R=R0+10Ω,
    电路中得到电流:I1=UR总=UR0+10Ω;
    滑动变阻器的滑片移至中点时,变阻器接入电阻:R中=12R=12×10Ω=5Ω,
    此时,电路的总电阻:R总中=R0+R中=R0+12R=R0+5Ω,
    电路中得到电流:I2=UR总中=UR0+5Ω,
    由题意知:I1:I2=2:3,所以,I1I2=UR0+10ΩUR0+5Ω=R0+5ΩR0+10Ω=23,
    解得:R0=5Ω;
    (2)当只闭合开关S1和S2,滑动变阻器的滑片在最左端时,变阻器被短接,定值电阻R0与灯泡L并联,
    根据欧姆定律和并联电路电流规律可得,干路的电流(即电流表的示数):I3=I0+IL=UR0+URL=U5Ω+U12Ω=1.7A,
    解得,电源电压:U=6V;
    所以,I1=UR0+10Ω=6V5Ω+10Ω=0.4A,I2=UR0+5Ω=6V5Ω+5Ω=0.6A;
    (3)当开关S1、S2、S3均闭合,定值电阻R0被短接,变阻器R与灯泡L并联接在电源两极,电压表安全,灯泡正常工作,
    电流表的量程为0~3A,为了保证电路安全,干路中的电流最大值:I=3A,
    根据并联电路的电流规律,通过变阻器的最大电流:I滑大=I-I额=3A-0.5A=2.5A,
    变阻器允许通过的最大电流为:I滑=2A,I滑 为保证电流表和变阻器均安全,由欧姆定律可知,滑动变阻器允许接入的最小阻值为:R小=UI滑=6V2A=3Ω,
    干路中允许通过的最大电流:I大=I滑+I额=2A+0.5A=2.5A;
    当变阻器接入电阻最大时,干路中的电流:I'=UR+I额=6V10Ω+0.5A=1.1A。
    综上可知:
    A、I1I3=0.4A1.7A=417,故A错误;
    B、由于电压表始终测量电源电压,所以:U=U1=U2=U3=6V,因此,UU1=U2U3,故B正确;
    C、当开关S1、S2、S3均闭合,滑动变阻器允许接入的最小阻值为3Ω,故C正确;
    D、当开关S1、S2、S3均闭合,电流表示数的变化范围为1.1A~2.5A,故D正确。
    故选:A。
    由图可知,电压表始终测量电源电压,电流表测量电路中的电流,已知灯泡的额定功率和灯泡正常发光时的电流计算灯泡的额定电压和灯丝电阻。
    (1)当只闭合开关S1,滑动变阻器的滑片在最右端时,定值电阻R0与变阻器R串联,根据欧姆定律和串联电路的规律,分别表示出I1和I2,根据题意计算出定值电阻R0的阻值;
    (2)当只闭合开关S1和S2,滑动变阻器的滑片在最左端时,变阻器被短接,定值电阻R0与灯泡L并联,根据并联电路的规律和欧姆定律计算出电源电压和I1;
    (3)当开关S1、S2、S3均闭合,定值电阻R0被短接,变阻器R与灯泡L并联,由电流表的量程,变阻器允许通过的最大电流,确定电路干路中的最大电流,根据欧姆定律计算变阻器允许接入电路的最小电阻值,并判定电流表示数变化范围;
    (4)根据电压表测量电源电压不变,分别求得U、U1、U2和U3;
    综合判断各个选项的正确与错误,据此作答。
    本题考查串联电路的规律及欧姆定律和电功率公式的运用,关键是电路连接的分析。

    13.【答案】半导体  16  电磁波
    【解析】解:(1)发光二极管是由半导体材料制作的;
    (2)运动员滑行时的平均速度为90km/h=25m/s,运动员滑完一圈需要的时间t=sv=400m25m/s=16s;我们通过手机就能观看比赛直播的画面,是因为电磁波可以传递信息。
    故答案为:(1)半导体;(2)16;电磁波。
    (1)发光二极管是由半导体材料制作的;
    (2)运动员滑完一圈需要的时间可通过速度公式计算可得,广播、电视、移动通信、卫星都是用电磁波传递信息的。
    本题考查了半导体的应用、速度公式的计算和电磁波的应用,属于基础题。

    14.【答案】不偏转  右  动圈式话筒
    【解析】解:(1)将导线AB换成匝数很多的线圈,在磁场中静止,没有做切割磁感线运动,不能产生感应电流,所以微型电流计的指针不偏转;
    (2)导体在磁场中运动产生的电流方向,与磁场方向、导体运动方向两个因素有关,当使导线AB在磁场中水平向右运动时,由图乙可观察到微型电流计的指针向左偏转,磁场方向不变,使AB在磁场中水平向左运动,微型电流计的指针会向右偏转;
    (3)扬声器的工作原理是通电导体在磁场中受力运动、动圈式话筒的工作原理是电磁感应、电铃的工作原理是电流的磁效应,所以动圈式话筒应用到上述实验原理。
    故答案为:(1)不偏转;(2)右;(3)动圈式话筒。
    (1)产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动;
    (2)导体在磁场中运动产生的电流方向,与磁场方向、导体运动方向两个因素有关,只改变其中一个因素,可以改变电流方向,同时改变两个因素,电流方向不会改变;
    (3)根据扬声器、动圈式话筒、电铃的工作原理分析。
    本题考查的是探究电磁感应现象的实验,属于常考题。

    15.【答案】铁圈  温度  ②  3×105
    【解析】解:(1)组装实验仪器时,应该根据酒精灯及其火焰的高度先固定图中铁圈,使酒精灯的外焰正好能给烧杯加热,然后再固定图中铁夹,这样可以避免重复调整;实验中,需要观察试管内物质的状态,并记录温度和加热时间;
    (2)水的温度达到沸点后,继续吸热,温度保持不变,所以试管内固体的温度最终达到水的100℃,也保持不变,故选:②;
    (3)10g=0.01kg,
    酒精完全燃烧放出的热量Q放=mq=0.01kg×3.0×107J/kg=3×105J。
    故答案为:(1)铁圈;温度;(2)②;(3)3×105。
    (1)组装实验器材时需要遵循自下而上,由左到右的规则,实验中要观察物质吸收热量后的温度及其状态的变化;
    (2)水沸腾后吸热但温度不再升高;
    (3)根据Q放=mq可求得酒精完全燃烧放出的热量。
    本题考查熔化和凝固实验,关键是将课本知识内容记忆清楚,仔细分析即可。

    16.【答案】10.0  靠近凸透镜  放大  能
    【解析】解:
    (1)焦点到透镜中心的距离为焦距,刻度尺的分度值为1mm,此时读数为40.0cm-30.0cm=10.0cm,即透镜焦距为f=10.0cm;
    (2)已知凸透镜的焦距f=10.0cm,从图上看透镜在光具座刻度40.0cm处,而光屏在光具座62.5cm处,像距在两倍焦距之外,要成倒立、放大的实像,而此时物距u=35.0cm-10.0cm=25.0cm,故物距应在一倍焦距和二倍焦距之间,故应将蜡烛靠近凸透镜;
    (3)当改用焦距为20cm的透镜继续实验,此时物距应在一倍焦距和二倍焦距之间,移动光屏,在光屏上能看到烛焰放大的像。
    故答案为:(1)10.0;(2)靠近凸透镜;放大;(3)能。
    (1)焦点到透镜中心的距离为焦距,看清刻度尺的分度值,读出示数;
    (2)由凸透镜成像的规律知,物体在一倍焦距到二倍焦距之间时,得到倒立、放大的实像;
    (3)物体在二倍焦距以外时,得到倒立、缩小的实像。
    本题主要考查了凸透镜成像的规律,关键要熟练掌握凸透镜成像特点与物距之间的关系以及像距与物距之间的关系、在平时的学习中要善于总结,寻找规律。

    17.【答案】达到  右  方便的读出力臂  1
    【解析】解:(1)杠杆保持静止,此时杠杆处于静止状态,达到平衡;
    由图中,杠杆的右端较高,平衡螺母应向右端移动使杠杆平衡;
    (2)调节杠杆在水平位置平衡时,可以方便的读出力臂;
    (3)根据杠杆平衡条件得:1×0.05kg×10N/kg×20cm=2×0.05kg×10N/kg×10cm;
    若在右侧悬挂点增加两个钩码,左侧悬挂点的位置保持不变,
    根据杠杆平衡条件得:F2×20cm=4×0.05kg×10N/kg×10cm,解得,F2=1N。
    故答案为:(1)达到;右;(2)方便的读出力臂;(3)1。
    (1)杠杆处于静止状态或匀速转动状态时,杠杆处于平衡状态。调节杠杆平衡时,平衡螺母向上翘的一端移动;
    (2)使杠杆在水平位置平衡的目的是为了直接从杠杆上读出力臂;
    (3)根据杠杆平衡条件求出左侧钩码对杠杆施加的阻力F2。
    本题考查探究杠杆平衡条件的实验,关键是将实验操作步骤及实验结论记忆清楚,仔细分析解答。

    18.【答案】2  右  电压一定时,通过导体的电流与导体的电阻成反比  1.5V~2.4V
    【解析】解:(1)图中的定值电阻和电压表被短路,定值电阻和滑动变阻器需串联接入电路,如图:

    (2)由图可知电压表接入电路的是小量程,分度值为0.1V,示数为2V,
    探究电流与电阻的关系需控制定值电阻两端的电压不变,所以将8Ω的电阻接入电路进行第2次实验时需调节滑动变阻器的滑片使电压表的示数为2V,
    根据串联分压原理可知将8Ω的电阻接入电路,电压表示数变大,为保持电压表示数不变,需增大滑动变阻器两端的电压,根据串联分压原理可知需增大滑动变阻器接入电路的阻值,所以滑动变阻器的滑片需向右移动;
    (3)电压一定时,通过导体的电流与导体的电阻成反比;
    (4)根据串联电路电压规律、串联分压原理可得UVU-UV=RRP,
    定值电阻的最大阻值为20Ω,若此时滑动变阻器接入电路最大阻值20Ω,代入数据可得UV3V-UV=20Ω20Ω,解方程可得UV=1.5V,
    电流表接入电路的是小量程,所以通过电路的最大电流为0.6A,
    定值电阻的最小阻值为4Ω,此时电压表的示数UV'=IR'=0.6A×4Ω=2.4V,
    所以为使所有电阻都能完成实验,定值电阻两端电压的控制范围为1.5V~2.4V。
    故答案为:(1)见上图;(2)2;右;(3)电压一定时,通过导体的电流与导体的电阻成反比;(4)1.5V~2.4V。
    (1)图中的定值电阻和电压表被短路,定值电阻和滑动变阻器需串联接入电路;
    (2)根据电压表接入电路的量程和分度值读数,探究电流与电阻的关系需控制定值电阻两端的电压不变;
    根据串联分压原理可知将8Ω的电阻接入电路时电压表示数的变化,根据串联电路电压规律可知为保持电压表示数不变,滑动变阻器两端的电压的电压变化,根据串联分压原理可知滑动变阻器接入电路的阻值变化,据此判断滑动变阻器的滑片的移动方向;
    (3)电压一定时,通过导体的电流与导体的电阻成反比;
    (4)根据串联电路电压规律、串联分压原理可得UVU-UV=RRP,
    定值电阻的最大阻值为20Ω,若此时滑动变阻器接入电路最大阻值20Ω,代入数据解方程可得UV的最小值,
    电流表接入电路的是小量程,所以通过电路的最大电流为0.6A,定值电阻的最小阻值为4Ω,根据欧姆定律计算电压表的示数的最大值,进一步确定为使所有电阻都能完成实验,定值电阻两端电压的控制范围。
    探究电流与电阻的关系的实验考查电路连接、操作过程、串联电路特点、串联分压原理、欧姆定律的灵活运用。

    19.【答案】费力
    【解析】解:(1)密闭长方体实验模型顶部到海面的距离为100m,则海水对实验模型顶部的压强为p=ρ水gh=1×103kg/m3×10N/kg×100m=1×106Pa;
    (2)模型顶部的面积S=5m×4m=20m2,受到海水的压力F=pS=1×106Pa×20m2=2×107N,模型总质量m=600t=6×105kg,则重力G=mg=6×105kg×10N/kg=6×106N,当钢缆刚好能拉动实验模型时,模型受力平衡,由于模型陷入淤泥中,所以不受浮力作用,即钢缆对模型的拉力F拉=F+G=2×107N+6×106N=2.6×107N,由于起重船的船身稳定且吃水深度保持不变,则起重船受到浮力不变,则排出船舱中水的重力等于钢缆的拉力,所以G排=F拉=2.6×107N,则m排=G排g=2.6×107N10N/kg=2.6×106kg,由密度公式可知,V排=m排ρ水=2.6×106kg1.0×103kg/m3=2.6×103m3;
    (3)①OD为动力臂,OE为阻力臂,OD ②当实验模型完全脱离海面并保持静止时,根据杠杆平衡条件可知,FBC⋅OD=G模⋅OE,已知OD:OE=2:5,则钢缆BC对起重臂的拉力FBC=G模⋅OEOD=6×106N×52=1.5×107N。
    答:(1)海水对实验模型顶部的压强为1×106Pa;
    (2)起重船至少需要向外排出2.6×103m3的海水;(3)①费力;;②钢缆BC对起重臂的拉力为1.5×107N。
    (1)根据p=ρ水gh计算海水对实验模型顶部的压强;
    (2)实验模型底部嵌入海底淤泥中,不会受到海水的浮力,钢索的拉力等于海水对模型的压力和模型自身重力之和,因此先求出压力和自身重力;由于起重船吃水深度保持不变,所以船受到的浮力不变,向外排水时,起重船受到的浮力与自身重力的差值等于钢索的拉力,即排出水的重力等于拉力,根据G=mg求出排出水的质量,最后根据密度公式ρ=mV求出排出水的体积;
    (3)①由杠杆平衡条件:F1L1=F2L2可知,动力臂大于阻力臂时为省力杠杆,动力臂小于阻力臂时为费力杠杆;
    ②当实验模型完全脱离海面时,钢索的拉力等于模型的重力,根据杠杆平衡条件即可解答。
    本题考查了液体的压强公式、杠杆平衡条件、密度公式应用等,考查的知识点较多,解题的关键是模型在淤泥时不受浮力作用。


    相关试卷

    03,湖北省武汉市硚口区2023-2024学年八年级上学期期末物理试卷: 这是一份03,湖北省武汉市硚口区2023-2024学年八年级上学期期末物理试卷,共31页。试卷主要包含了选择题,填空题,综合应用题等内容,欢迎下载使用。

    湖北省武汉市硚口区2023-2024学年九上物理期末统考试题含答案: 这是一份湖北省武汉市硚口区2023-2024学年九上物理期末统考试题含答案,共14页。试卷主要包含了如图所示,下列说法正确的是,如图所示的串联电路,闭合开关时,下列对热现象的分析正确的是,下列有关热和能的说法中正确的是等内容,欢迎下载使用。

    湖北省武汉市硚口区2022-2023学年八年级上学期期中物理试卷: 这是一份湖北省武汉市硚口区2022-2023学年八年级上学期期中物理试卷,共22页。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        使用学贝下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
