学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列关于简单机械说法正确的是（ ）
A．功率越大的机械做功就越快
B．定滑轮不仅能改变力的大小而且能改变力的方向
C．做功越多的机械其机械效率就越高
D．使用滑轮组不仅省力而且省功
2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
A．B．
C．D．
3．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是 ( )
A．电磁继电器中的电磁铁的工作原理是电磁感应
B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C．温度较高时，指示灯亮起，该装置报警
D．温度较低时，电铃响起，该装置报警

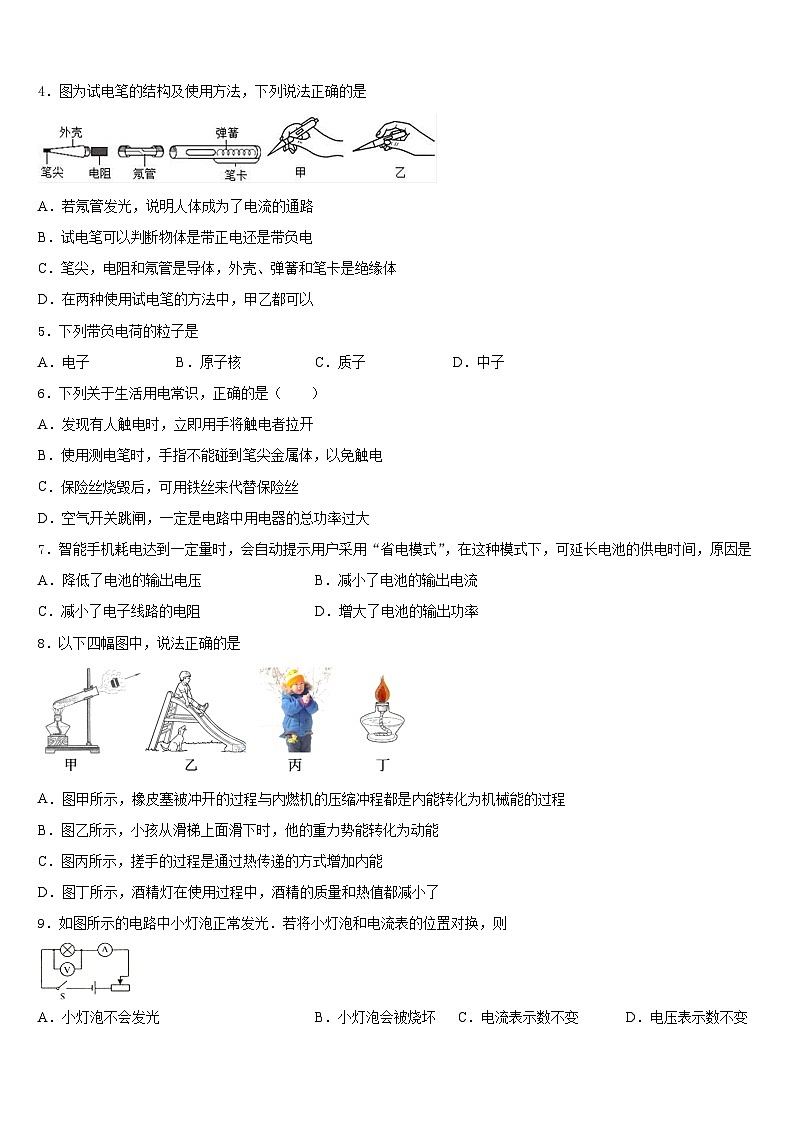

4．图为试电笔的结构及使用方法，下列说法正确的是
A．若氖管发光，说明人体成为了电流的通路
B．试电笔可以判断物体是带正电还是带负电
C．笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲乙都可以
5．下列带负电荷的粒子是
A．电子B．原子核C．质子D．中子
6．下列关于生活用电常识，正确的是（ ）
A．发现有人触电时，立即用手将触电者拉开
B．使用测电笔时，手指不能碰到笔尖金属体，以免触电
C．保险丝烧毁后，可用铁丝来代替保险丝
D．空气开关跳闸，一定是电路中用电器的总功率过大
7．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是
A．降低了电池的输出电压B．减小了电池的输出电流
C．减小了电子线路的电阻D．增大了电池的输出功率
8．以下四幅图中，说法正确的是
A．图甲所示，橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程
B．图乙所示，小孩从滑梯上面滑下时，他的重力势能转化为动能
C．图丙所示，搓手的过程是通过热传递的方式增加内能
D．图丁所示，酒精灯在使用过程中，酒精的质量和热值都减小了
9．如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则
A．小灯泡不会发光 B．小灯泡会被烧坏 C．电流表示数不变 D．电压表示数不变

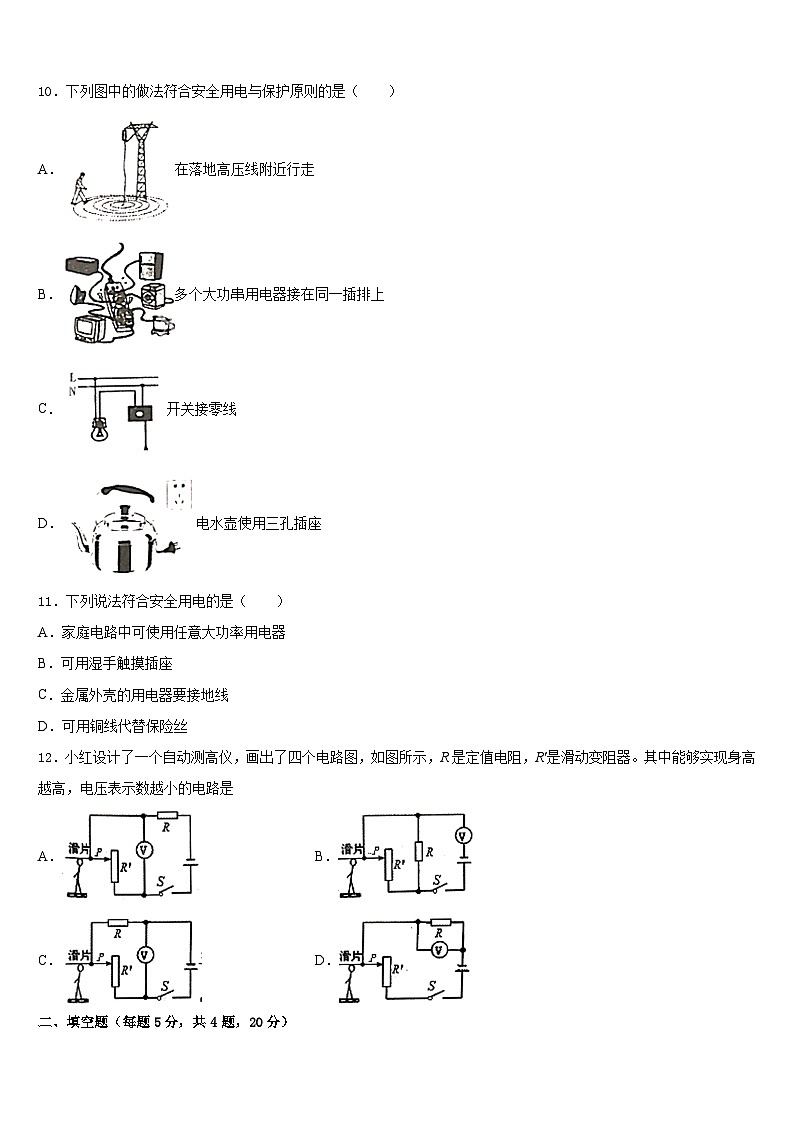

10．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
11．下列说法符合安全用电的是（ ）
A．家庭电路中可使用任意大功率用电器
B．可用湿手触摸插座
C．金属外壳的用电器要接地线
D．可用铜线代替保险丝
12．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。其中能够实现身高越高，电压表示数越小的电路是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．小明家的电能表如图所示，此时电能表的示数为_______kW•h，小明家允许同时工作的用电器的总功率不能超过_______W；小明让家中一“220V 1000W”的电饭煲单独工作2min，测得电能表的转盘转了27r，则小明家的实际电压为_______V。
14．如图甲所示，仅闭合开关，电压表示数如图乙；再闭合，两电流表的指针均如图丙所示。当、都闭合时，两灯_____联，通过的电流为_____，灯两端的电压为_____；当仅闭合时，电流表的示数为_____
15．充电宝是一个可充放电的锂聚合物电池．某充电宝部分相关参数如下表所示．该充电宝完全充满电时储存的电能为_____J，输出功率为_____W．
16．如图所示，小明通过实验研究串联电路中的电流关系，电源两端电压为3V，闭合开关S，小灯泡L1、L2均不发光，且电流表示数为零。他用电压表检查电路故障，测得小灯泡L1两端电压为3V，小灯泡L2两端电压为零。假设电路中只有一处故障，可以初步判断电路故障是灯L1出现了________。（选填“短路”或“断路”）
三、实验题（共12分）
17．（4分）在“测量小灯泡额定电功率”的实验中，实验室提供有：电压恒为的电源，额定电压为的小灯泡（正常发光时电阻约为），铭牌为“ ”和“ ”两种规格的滑动变阻器等器材。
(1)请用笔画线代替导线在图中完成实物电路的连接。
（______）
(2)要完成本实验，应选择_____（选填“ ”或“ ”）滑动变阻器。
(3)连接电路时，开关要处于_____状态，滑动变阻器的滑片应置于_____（选“”或“”）端。
(4)闭合开关，两电表均没有示数，用力按住开关，电表均有示数，则故障是_____；排除故障继续实验，当电压表示数为时，电流表的示数为_____（如图），则小灯泡的额定功率为_____。
18．（4分）在测量小灯泡电功率的实验中，小灯泡的额定电压为2.5V。
(1)小明按图甲电路图连接电路，闭合开关，灯泡不亮，此时电压表示数为0.3V，电流表示数为0.12A；移动变阻器滑片P，发现两表示数均不变，则电路连接时存在的问题是_____。
(2)更正错误后，闭合开关，变阻器滑片P移至某处时，电表示数如图乙，则电压表示数为_____V，此时小灯泡的电阻为_____Ω。
(3)小明同学发现，无论怎样移动滑片电压表示数总是达不到2.5V，于是她利用公式结合第(2)步测量的小灯泡电阻算出了小灯泡的额定功率为0.83W，你认为小灯泡的额定功率应该____（选填“大于”、“等于”或“小于”）0.83W，你判断的理由是_____。
19．（4分）小明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
(1)按图所示的电路图连接电路。
(2)闭合开关，排除故障，用电压表测出L1两端的电压。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
(4)测出AC间的电压，得出结论。
（交流与评估）
(1)在拆接电路时，开关必须_____。
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____。
(3)小明用上面的方法能否测出L2两端的电压？为什么？。_____
(4)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是_____。改进方法_____。
四、作图题（共16分）
20．（8分）电冰箱已成为千家万户必备的电器。星期天早晨，小红到冰箱里拿牛奶喝，走近冰箱就隐隐听到压缩机“嗡嗡”工作的声音；打开冰箱门，里面的照明灯就亮了，拿出牛奶后关上门里面的灯就熄灭了，但还可以听到压缩机工作的声音。已知压缩机受一个温控开关控制。请你根据以上描述，在如图所示方框内部画出电冰箱的主要电路元件构成的电路图。
（____）
21．（8分）（1）如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点最小的动力F。
（_________）
(2)如图所示的场景发生在炎热夏天的夜晚，在图中虚线框内画一个带箭头的线段，用来表示地面附近空气的流动方向。
（___________）
（3）如图为一身高测量仪的电路示意图，A、B、C、D为四个接线柱，部分元件未画出，金属板M可带动金属片P滑动，要求被测人身高变高时，电表的示数也增大，请将“”、“”或“”选两个填入电路AB和CD之间。
（_____）
五、计算题（共22分）
22．（10分）某学校烧水用的锅炉装有80kg的水，将水温从20℃加热至70℃，用了2kg焦炭，已知水的比热容为4.2×103J/(kg.℃)， 焦炭的热值为3.0×107J/kg.
（1）水吸收的热量是多少?
（2）焦炭完全燃烧放出多少热量?
（3）该锅炉的效率是多少?
23．（12分）一个电烙铁的额定电压是220V，在额定电压下工作的电阻是1210Ω。求：
(1)电烙铁正常工作时的电流是多大？
(2)这一电烙铁正常工作10min产生多少热量？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、A
5、A
6、B
7、B
8、B
9、C
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、2019.3 4400 198
14、并 0.34 6 1.36
15、3.6×104 5
16、断路
三、实验题（共12分）
17、 “ ” 断开 开关接触不良 0.28 0.7
18、滑动变阻器同时接了下面两个接线柱 1.8 7.5 小于 灯泡正常发光时的电阻大于7.5Ω
19、断开 L1短路或L2发生断路 不能，电压表正负接线柱接反不能正常工作 不能多次进行测量 可串联一个滑动变阻器
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.68×107；（2）6×107；（3）28%。
23、 (1)0.18A；(2) 2.4×104J
