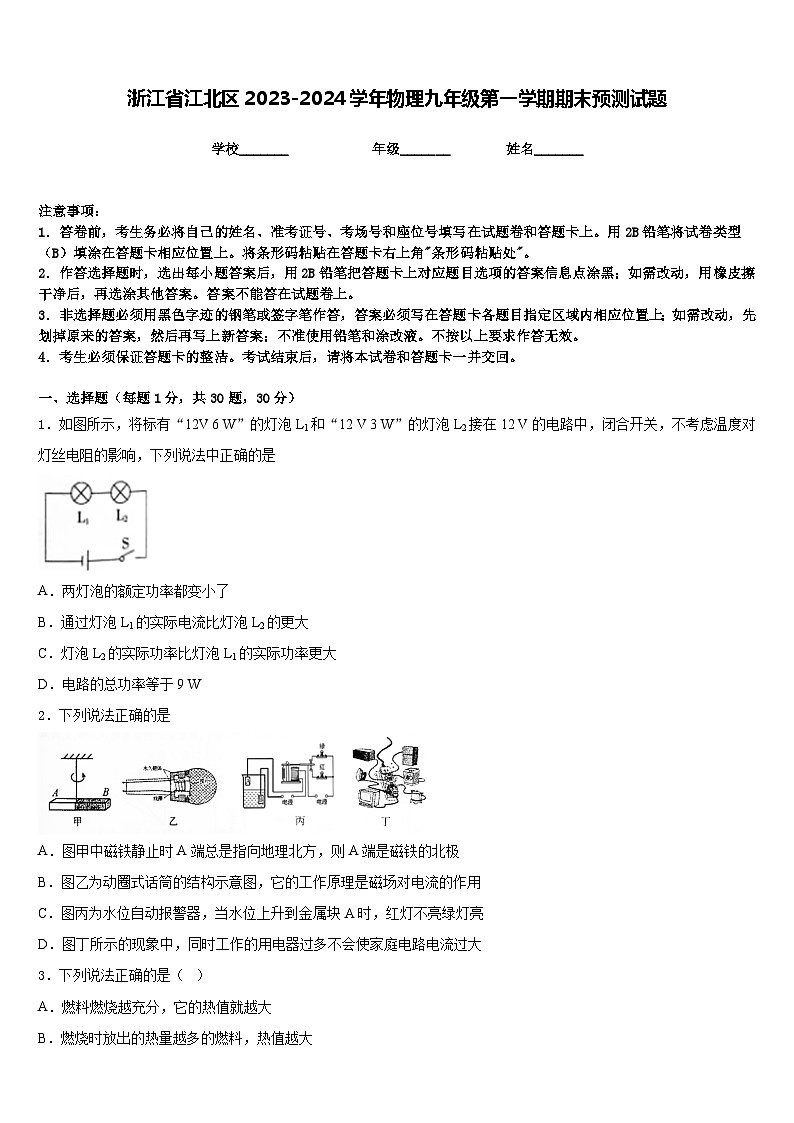

浙江省江北区2023-2024学年物理九年级第一学期期末预测试题含答案

这是一份浙江省江北区2023-2024学年物理九年级第一学期期末预测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，不列物品，能被磁铁吸引的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，将标有“12V 6 W”的灯泡L1和“12 V 3 W”的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．两灯泡的额定功率都变小了
B．通过灯泡L1的实际电流比灯泡L2的更大
C．灯泡L2的实际功率比灯泡L1的实际功率更大
D．电路的总功率等于9 W
2．下列说法正确的是
A．图甲中磁铁静止时A端总是指向地理北方，则A端是磁铁的北极
B．图乙为动圈式话筒的结构示意图，它的工作原理是磁场对电流的作用
C．图丙为水位自动报警器，当水位上升到金属块A时，红灯不亮绿灯亮
D．图丁所示的现象中，同时工作的用电器过多不会使家庭电路电流过大
3．下列说法正确的是（ ）
A．燃料燃烧越充分，它的热值就越大
B．燃烧时放出的热量越多的燃料，热值越大
C．内燃机用水做冷却液，是因为水的比热容较大
D．比热容越大的物质，吸收的热量一定越多

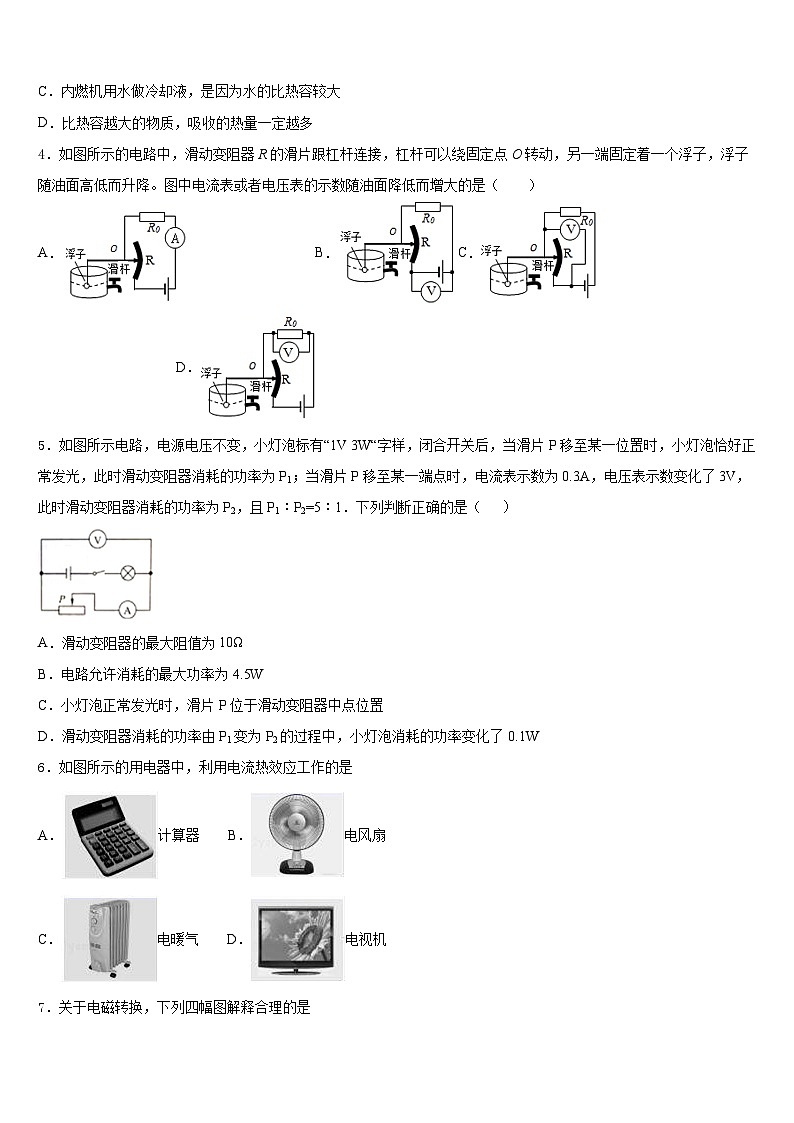

4．如图所示的电路中，滑动变阻器R的滑片跟杠杆连接，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。图中电流表或者电压表的示数随油面降低而增大的是（ ）
A．B．C．D．
5．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.1W
6．如图所示的用电器中，利用电流热效应工作的是
A．计算器 B．电风扇
C．电暖气 D．电视机

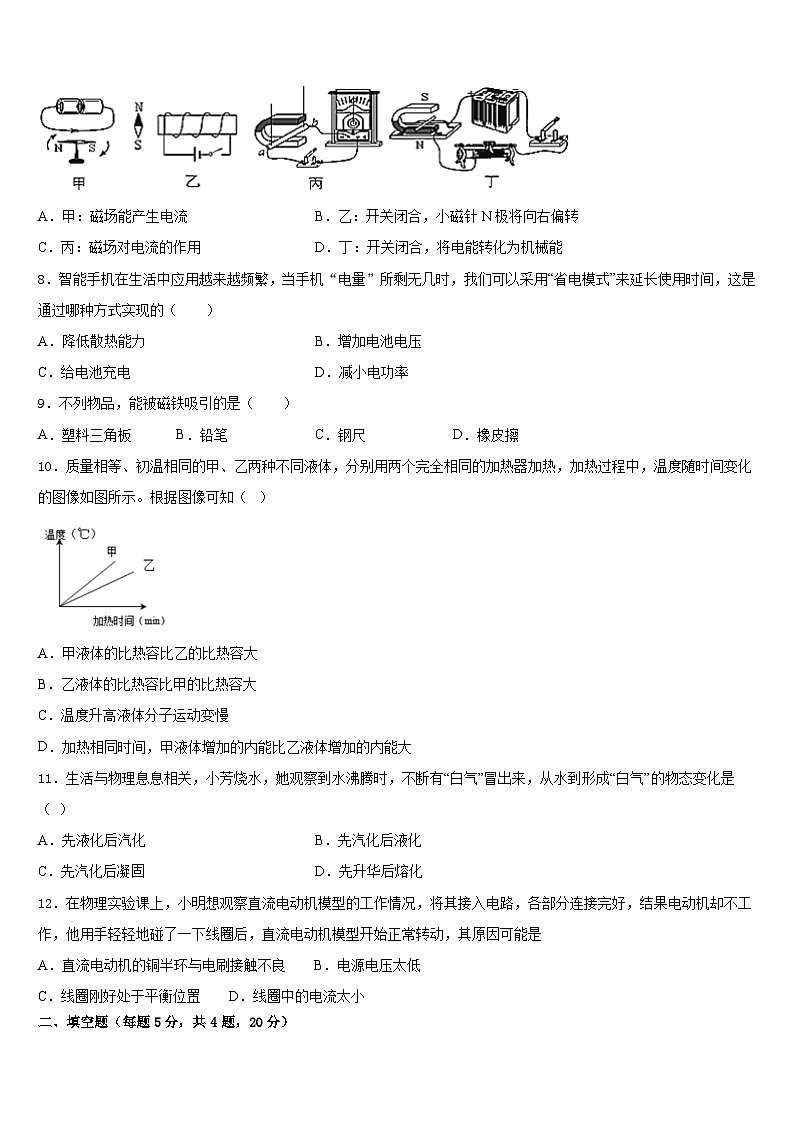

7．关于电磁转换，下列四幅图解释合理的是
​
A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
8．智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（ ）
A．降低散热能力B．增加电池电压
C．给电池充电D．减小电功率
9．不列物品，能被磁铁吸引的是（ ）
A．塑料三角板B．铅笔C．钢尺D．橡皮擦
10．质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图像如图所示。根据图像可知（ ）
A．甲液体的比热容比乙的比热容大
B．乙液体的比热容比甲的比热容大
C．温度升高液体分子运动变慢
D．加热相同时间，甲液体增加的内能比乙液体增加的内能大
11．生活与物理息息相关，小芳烧水，她观察到水沸腾时，不断有“白气”冒出来，从水到形成“白气”的物态变化是（ ）
A．先液化后汽化B．先汽化后液化
C．先汽化后凝固D．先升华后熔化
12．在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是
A．直流电动机的铜半环与电刷接触不良 B．电源电压太低
C．线圈刚好处于平衡位置 D．线圈中的电流太小
二、填空题（每题5分，共4题，20分）
13．图甲是办公室和教室常用的立式饮水机，图乙为饮水机的铭牌参数，图丙为饮水机内部简化电路图．S是温控开关，R1是调节电阻，其阻值为198Ω，R2是供热电阻．
（1）当开关_____时（选填“断开”或“闭合”），饮水机处于加热状态．
（2）现将装满水箱的水烧开，水吸收的热量是多少_____？[水的初温为20℃，在1标准大气压下，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]
（3）当饮水机处于保温状态时，供热电阻的功率是多少_____？
14．学校在进行英语听力考试时，考场内各教室的有线扬声器的连接方式是___________(选填“串”或“并”)联的，原因是它们__________(选填“能”或“不能”)独立工作。每个扬声器和控制它的开关的连接方式为____________(选填“串”或“并”)联。
15．如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发丝和气球带上了_____（选填“同种”或“异种“）电荷；经检验气球所带的电荷为正电荷，说明在摩擦的过程中，气球_____（选填“失去”或“得到”）了电子；其中，_____的原子核对电子的束缚能力强．
16．如图所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，当塞子跳起来时，瓶内会出现_____，这是因为瓶内的空气推动瓶塞_______时，内能_______，温度降低，使水蒸气液化成小水珠。
三、实验题（共12分）
17．（4分）小海和小明一起做“探究并联电路中电流的规律”实验：
(1)图甲是他们设计的电路，图乙是他们连接的实物电路，连接实物电路时开关应______；连接完成后将开关闭合，此时电流表测量的是______（选填“A”、“B”或“C”处的电流；
(2)请在图乙中移动一根导线，要求电流表测量L2的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路；
（______）
(3)测出A、B、C三处的电流如上表所示，由此得出初步结论_______（只写表达式）；
小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：_______。
18．（4分）小明在“探究串联电路电压的特点”的实验中，设计好图甲所示的电路进行实验。
（1）在测灯L1两端的电压时，闭合开关，发现电压表示数为零，如果是L1或L2有故障，原因可能是_____（填出一种即可）。
（2）小明分别测出AB、BC、AC间的电压记录在表格中，分析图乙中数据即得出结论，小红认为这样做不妥，因为一次实验具有_____性，改进的方法是_____。
19．（4分）小明在做“测量小灯泡的额定功率”的实验时，连接的实物电路图如图甲所示，其中小灯泡L的额定电压为2.5V，额定功率小于1.5W。
(1)请用笔画线代替导线把电路连接完整（不能与其他导线交叉），要求：滑动变阻器的滑片P向右移动时，小灯泡L变亮。
（____）
(2)连接好电路后，闭合开关S，发现电压表的示数为2.2V，电流表指针的位置如图乙所示，此时小灯泡L的实际功率为_____W。若要测出小灯泡L正常发光时的电功率，接下来要进行的正确操作是：_____。
(3)小明想用此电路来进一步探究电流和电压的关系，请你分析说明此电路不妥的原因。_____。
四、作图题（共16分）
20．（8分）如图所示，根据安全用电的原则，分别把电水壶的3条接线连接到插头上。
（______）
21．（8分）在如图所示的电路中，请用笔画线代替导线连接成正确的电路。要求：电压表测电阻两端的电压，闭合开关后，滑片向左移动过程中，电压表示数变小。
（________）
五、计算题（共22分）
22．（10分）如图甲所示，一款利用高温水蒸气熨烫衣服的挂烫机，它的额定电压为220V。其内部电路如图乙所示，它有大小两个加热挡位，只闭合开关S1时为小功率挡，同时闭合S1、S2时为大功率挡，电热丝电阻R1=R2=88Ω。当挂烫机正常工作时，求：
（1）使用小功率挡时，挂烫机的工作电流 ；
（2）大功率挡的额定功率 ；
（3）若加热效率为90%，使用大功率挡将水箱中0.2kg的水从10℃加热到100℃所需时间是多少s。[c水=4.2×103J/（kg・℃），结果保留整数]
23．（12分）下图是实验中学物理课外活动小组自制的电热暖手器的电路原理图．电源电压恒为8V,S为单刀三掷开关,发热体的电阻分别是R1=2Ω,R2=1Ω,R3=5Ω,问:
（1）该电热暖手器工作时的最小电流是多少?
（2）该电热暖手器消耗的最大功率是多少?
（3）当开关调至“2”挡位置时在1min时间内最多可产生多少焦耳的热量?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、C
4、C
5、B
6、C
7、D
8、D
9、C
10、B
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、闭合 6.72×105J 22W
14、并 能 串
15、异种 失去 头发
16、雾 做功 减小
三、实验题（共12分）
17、断开 C 换用不同规格的灯泡，重复以上实验
18、L2断路（或L1短路） 偶然 更换规格不同的灯泡进行多次实验
19、 0.88 调节滑动变阻器使电压表的示数为2.5V，读出电流表的示数，算出电功率 小灯泡L的电阻随温度变化而变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.5A；(2)1100W；(3)77。
23、1A 32W 426.7J
型号
YSJ﹣66
额定电压
220V
加热功率
2200W
水箱容积
2L
频率
50Hz
位置
A
B
C
电流I/A
0.30
0.24
0.54
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
