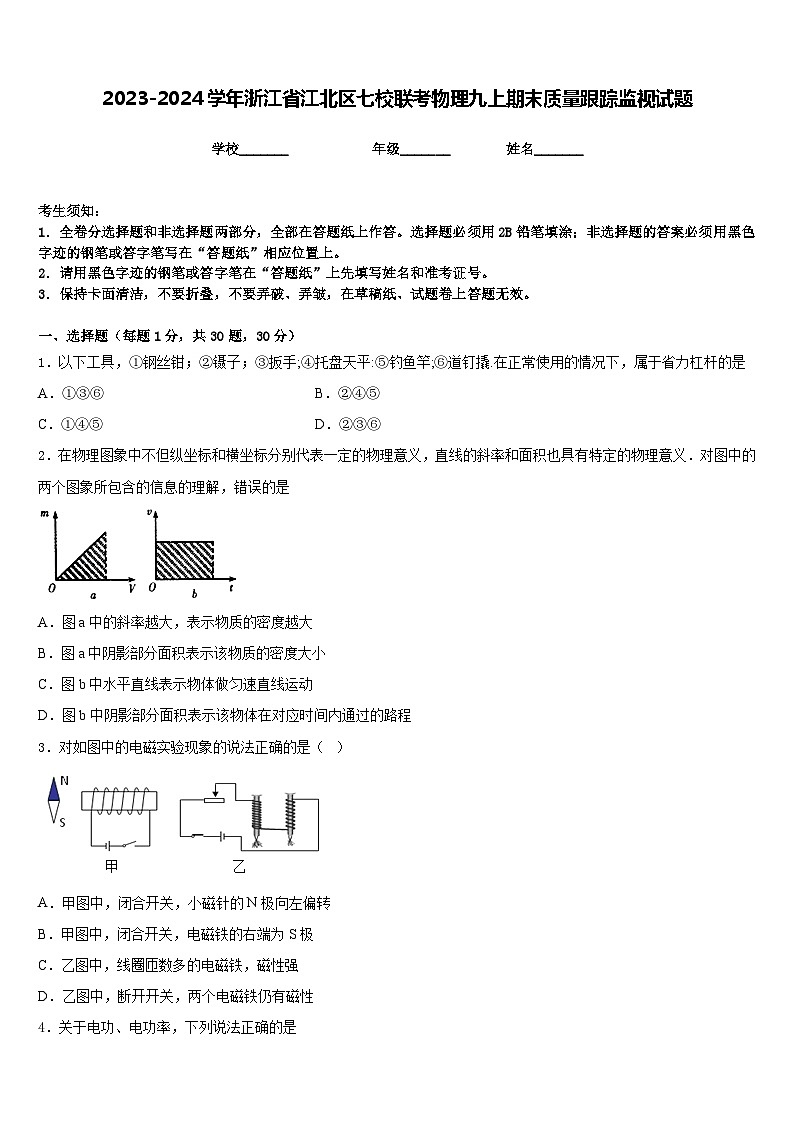

2023-2024学年浙江省江北区七校联考物理九上期末质量跟踪监视试题含答案
展开
这是一份2023-2024学年浙江省江北区七校联考物理九上期末质量跟踪监视试题含答案，共8页。试卷主要包含了下列数据最符合实际的是，下列关于声现象的说法，正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．以下工具，①钢丝钳；②镊子；③扳手;④托盘天平:⑤钓鱼竿;⑥道钉撬.在正常使用的情况下，属于省力杠杆的是
A．①③⑥B．②④⑤
C．①④⑤D．②③⑥
2．在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义．对图中的两个图象所包含的信息的理解，错误的是
A．图a中的斜率越大，表示物质的密度越大
B．图a中阴影部分面积表示该物质的密度大小
C．图b中水平直线表示物体做匀速直线运动
D．图b中阴影部分面积表示该物体在对应时间内通过的路程
3．对如图中的电磁实验现象的说法正确的是（ ）
A．甲图中，闭合开关，小磁针的N极向左偏转
B．甲图中，闭合开关，电磁铁的右端为S极
C．乙图中，线圈匝数多的电磁铁，磁性强
D．乙图中，断开开关，两个电磁铁仍有磁性
4．关于电功、电功率，下列说法正确的是

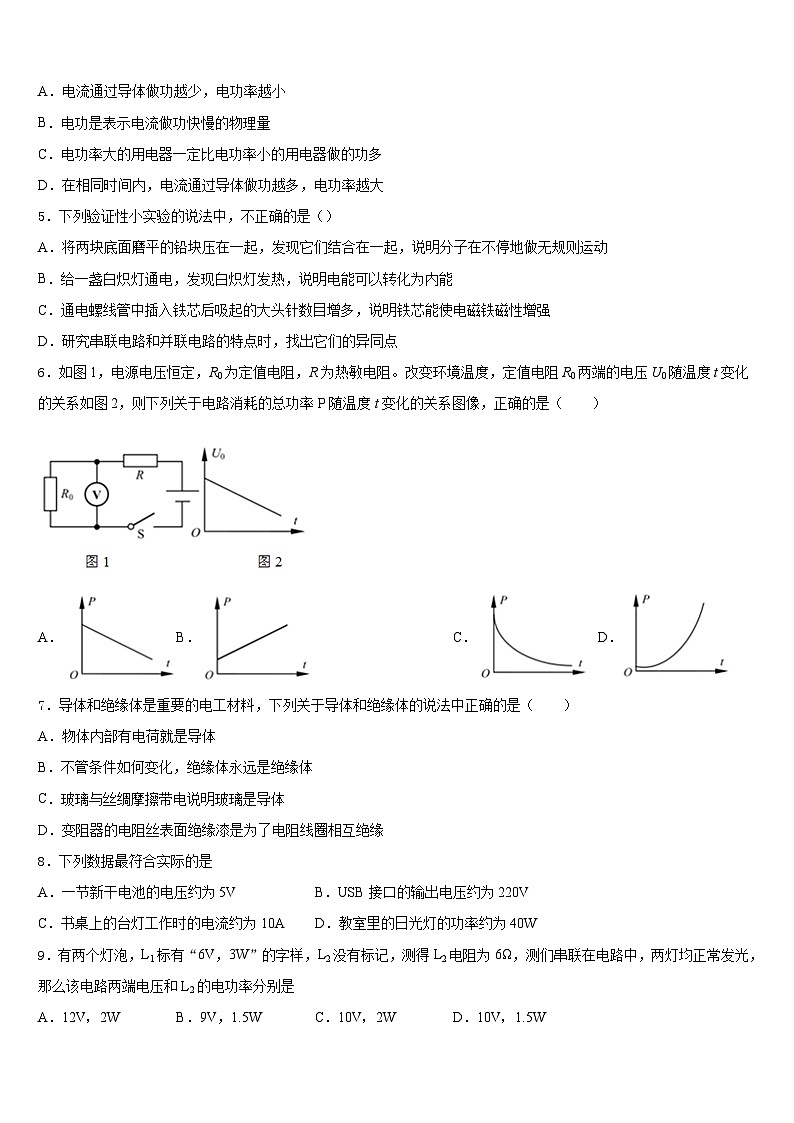

A．电流通过导体做功越少，电功率越小
B．电功是表示电流做功快慢的物理量
C．电功率大的用电器一定比电功率小的用电器做的功多
D．在相同时间内，电流通过导体做功越多，电功率越大
5．下列验证性小实验的说法中，不正确的是（）
A．将两块底面磨平的铅块压在一起，发现它们结合在一起，说明分子在不停地做无规则运动
B．给一盏白炽灯通电，发现白炽灯发热，说明电能可以转化为内能
C．通电螺线管中插入铁芯后吸起的大头针数目增多，说明铁芯能使电磁铁磁性增强
D．研究串联电路和并联电路的特点时，找出它们的异同点
6．如图1，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图2，则下列关于电路消耗的总功率P随温度t变化的关系图像，正确的是（ ）
A．B．C．D．
7．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
8．下列数据最符合实际的是
A．一节新干电池的电压约为5VB．USB接口的输出电压约为220V
C．书桌上的台灯工作时的电流约为10AD．教室里的日光灯的功率约为40W
9．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是
A．12V，2WB．9V，1.5WC．10V，2WD．10V，1.5W

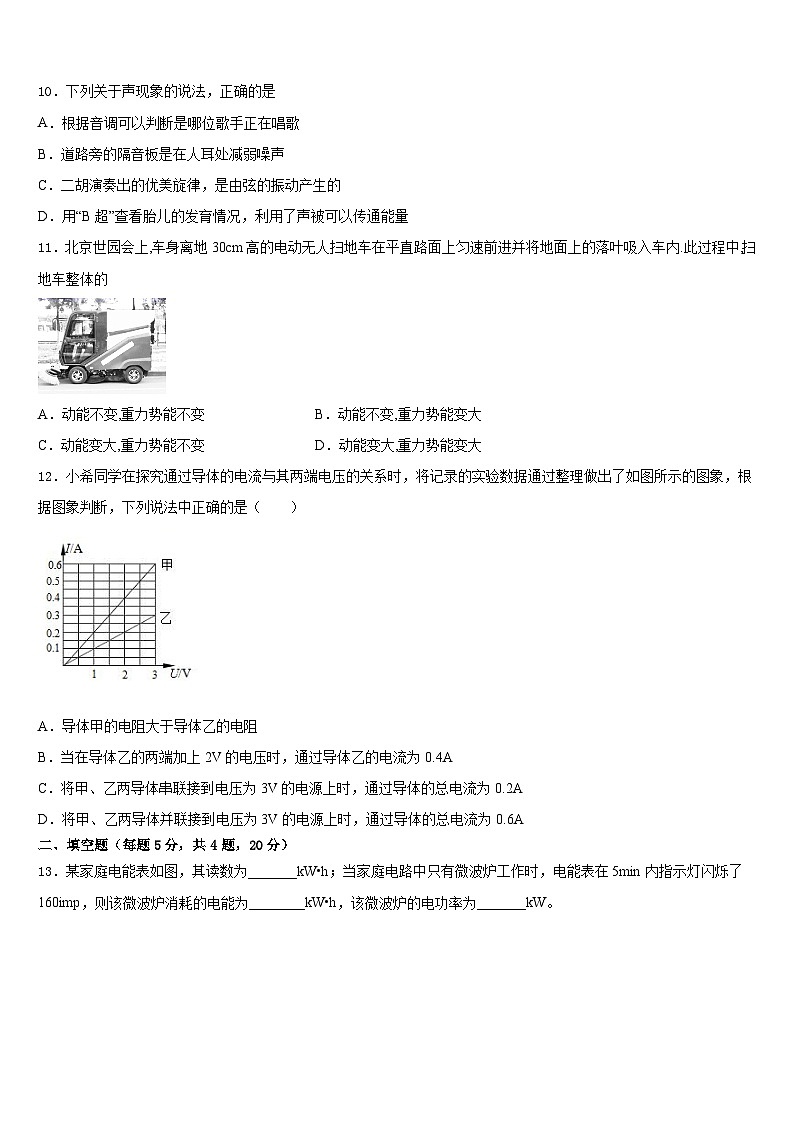

10．下列关于声现象的说法，正确的是
A．根据音调可以判断是哪位歌手正在唱歌
B．道路旁的隔音板是在人耳处减弱噪声
C．二胡演奏出的优美旋律，是由弦的振动产生的
D．用“B超”查看胎儿的发育情况，利用了声被可以传通能量
11．北京世园会上,车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内.此过程中,扫地车整体的
A．动能不变,重力势能不变B．动能不变,重力势能变大
C．动能变大,重力势能不变D．动能变大,重力势能变大
12．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
二、填空题（每题5分，共4题，20分）
13．某家庭电能表如图，其读数为_______kW•h；当家庭电路中只有微波炉工作时，电能表在5min内指示灯闪烁了160imp，则该微波炉消耗的电能为________kW•h，该微波炉的电功率为_______kW。
14．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数_____（选填“变大”、“变小”或“不变”），电流表示数_____（选填“变大”、“变小”或“不变”）。
15．在科技制作中，某同学设计了如图甲所示的喷泉控制电路，可变电源EF两端提供的电压随时间的周期性变化关系如图乙所示。R为5Ω的定值电阻，A为一特殊电子元件，其两端的电压恒为电源电压的1/3。当R的电功率满足PR≥5W时，水泵启动喷水。则t=9s时电阻R的电功率为____W；该电路持续工作3min，喷水时间共为____s。
16．暑假，小明随爸爸去4S店保养车。小明爸爸问师傅“该换什么了?”师傅告诉小明爸爸“该换火花塞了”，通过此对话你判断他家的车用的机器是内燃机中的____________，在4s店车间里，他看到某单缸四冲程内燃机的飞轮上标有3000转/分钟，该内燃机按着这个转速工作时，1s对外做________次功。
三、实验题（共12分）
17．（4分）某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω，电源电压为4.5V。
(1)在探究“电阻的电流跟两端电压的关系”时，选用了某一定值电阻，连接电路闭合开关后，移动变阻器的滑片P，当电流表的示数是0.28A时，电压表的示数如图乙所示，这时定值电阻两端的电压是_____请帮助该小组设计一个记录实验数据的表格画在虚线框中_____。
(2)在探究“电阻的电流跟电阻的关系”时，若把定值电阻由10Ω换成5Ω。闭合开关后，下一步的操作及其目的是____；
(3)探究结束后，该组同学又利用图甲所示的电路图测量小灯泡的电功率，他们把定值电阻换成额定电压为3.8V的小灯泡。
①请帮该组同学将图丙的实物电路连接完整____；
②闭合开关，改变变阻器滑片P的位置，当小灯泡正常发光，电流表示数如图所示，则小灯泡的额定功率是____。
18．（4分）如图甲所示是为测出额定电压为2.5V的小灯泡的额定功率的实验电路图。
（1）按图连接好电路，开关S闭合之前，滑动变阻器的滑片P应置于______端（选填“A”或“B”）；
（2）闭合开关后，移动变阻器的滑片，使电压表示数为_________V，此时电流表示数如图乙所示，则该小灯泡的额定功率是__________W。
19．（4分）小朋在探究“电流通过导体产生的热量跟哪些因素有关”的实验时，利用如图所示的甲、乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是________（选填“甲”、“乙”） . 实验中应控制的变量是通电时间和________.
四、作图题（共16分）
20．（8分）如图是发光二极管与通电螺线管串联的部分电路，闭合开关后，发光二极管可以发光．请在图中标出通电螺线管的N极及导线中电流的方向．
（_________）
21．（8分）在图中，请你标出小磁针的N极和A点的磁感线方向．
（_______）
五、计算题（共22分）
22．（10分）如图所示，R2=40Ω，当S1、S3断开，S2闭合时，电流表的示数是0.3A，电压表的示数为3V。
求：(1)R1的电阻值；
(2)电源电压；
(3)电阻R2消耗的电功率；
(4)当S2断开，S1、S3闭合时，电流表的示数和通电1min电流通过R1所消耗的电能。
23．（12分）电压表既是测量仪表，同时也是一个接入电路中的特殊电阻．电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0kΩ．当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V．求：
(1)电源电压；
(2)电压表的电阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、D
5、A
6、A
7、D
8、D
9、B
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、7325.6 0.1 1.2
14、变小 变大
15、20 90
16、汽油机 25
三、实验题（共12分）
17、2.8V
向左移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值，减小滑动变阻器的分压，使定值电阻两端电压增大，保持定值电阻两端电压不变
18、A 2.5 V 0.6 W
19、甲 电流大小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；(2)15V；(3)3.6W；(4)1.875A，1350J
23、（1）4.5V （2）
次数
1
2
3
4
5
6
电压U/V
电流I/A
