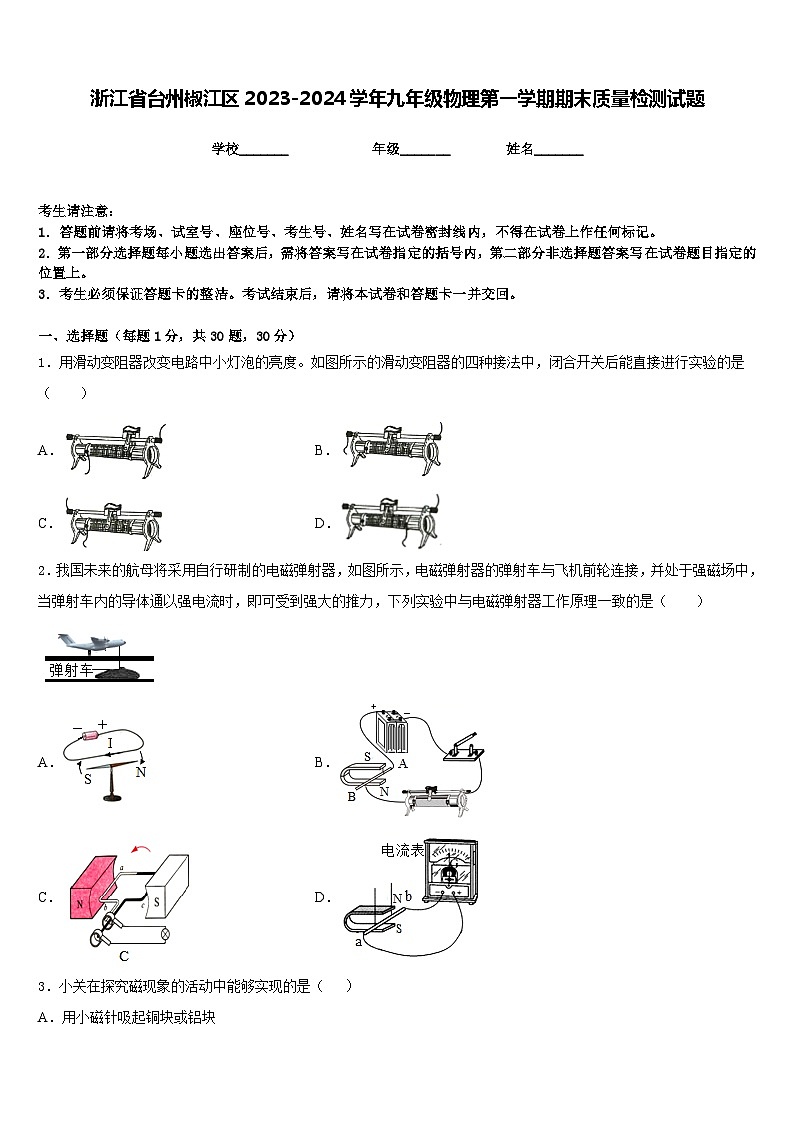

浙江省台州椒江区2023-2024学年九年级物理第一学期期末质量检测试题含答案

这是一份浙江省台州椒江区2023-2024学年九年级物理第一学期期末质量检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列关于热现象的说法中正确的是，如图所示，验电器箔片闭合等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．用滑动变阻器改变电路中小灯泡的亮度。如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（ ）
A．B．
C．D．
2．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．

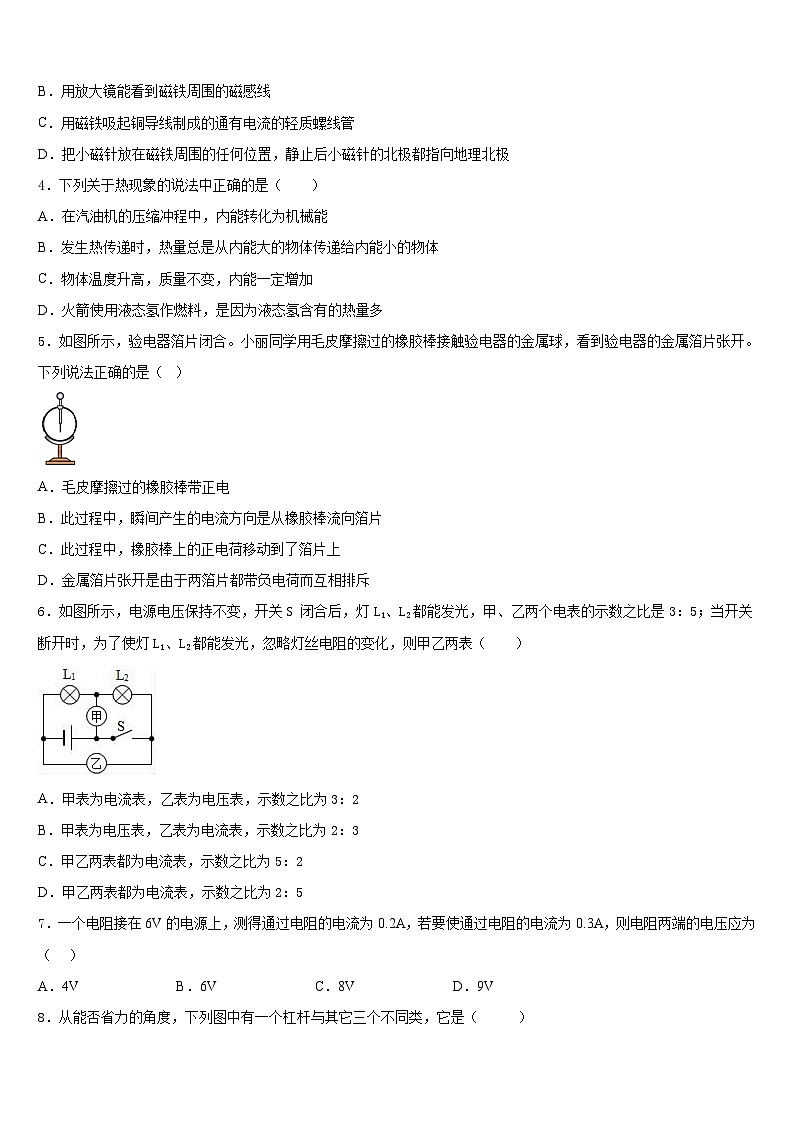

3．小关在探究磁现象的活动中能够实现的是（ ）
A．用小磁针吸起铜块或铝块
B．用放大镜能看到磁铁周围的磁感线
C．用磁铁吸起铜导线制成的通有电流的轻质螺线管
D．把小磁针放在磁铁周围的任何位置，静止后小磁针的北极都指向地理北极
4．下列关于热现象的说法中正确的是（ ）
A．在汽油机的压缩冲程中，内能转化为机械能
B．发生热传递时，热量总是从内能大的物体传递给内能小的物体
C．物体温度升高，质量不变，内能一定增加
D．火箭使用液态氢作燃料，是因为液态氢含有的热量多
5．如图所示，验电器箔片闭合。小丽同学用毛皮摩擦过的橡胶棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片
C．此过程中，橡胶棒上的正电荷移动到了箔片上
D．金属箔片张开是由于两箔片都带负电荷而互相排斥
6．如图所示，电源电压保持不变，开关S 闭合后，灯L1、L2都能发光，甲、乙两个电表的示数之比是3：5；当开关断开时，为了使灯L1、L2都能发光，忽略灯丝电阻的变化，则甲乙两表（ ）
A．甲表为电流表，乙表为电压表，示数之比为3：2
B．甲表为电压表，乙表为电流表，示数之比为2：3
C．甲乙两表都为电流表，示数之比为5：2
D．甲乙两表都为电流表，示数之比为2：5
7．一个电阻接在6V的电源上，测得通过电阻的电流为0.2A，若要使通过电阻的电流为0.3A，则电阻两端的电压应为（ ）
A．4VB．6VC．8VD．9V

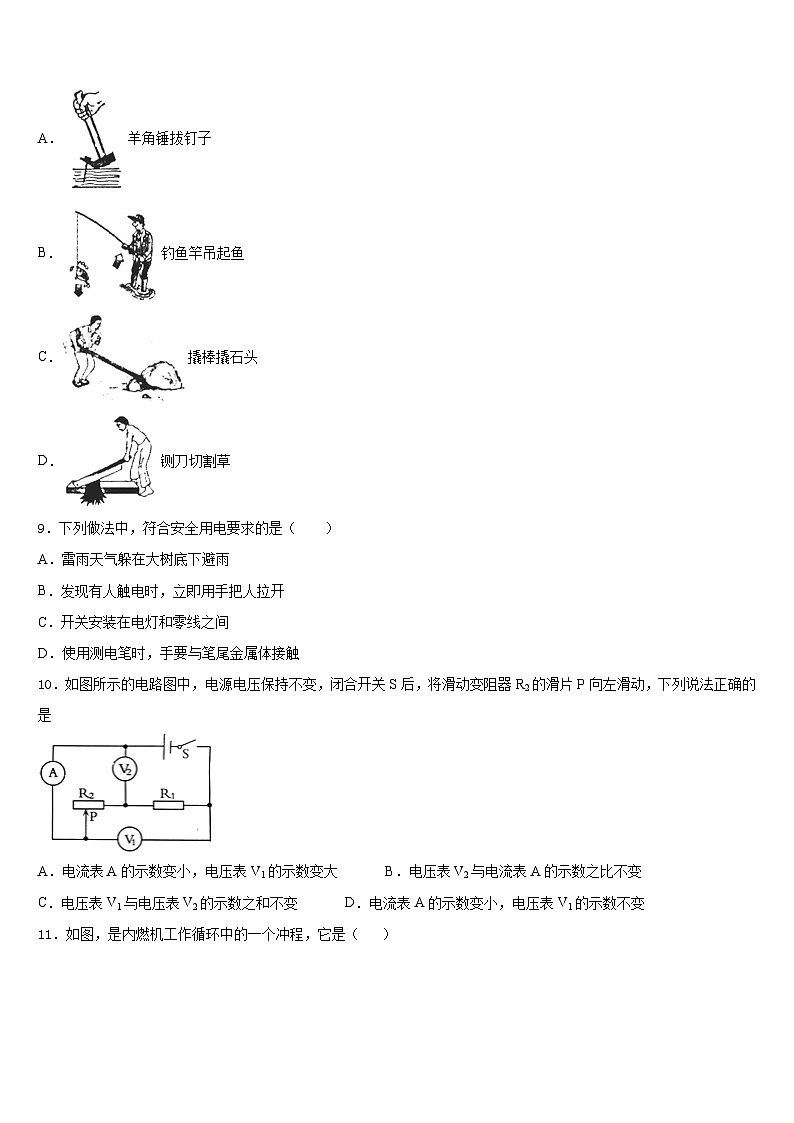

8．从能否省力的角度，下列图中有一个杠杆与其它三个不同类，它是（ ）
A．羊角锤拔钉子
B．钓鱼竿吊起鱼
C．撬棒撬石头
D．铡刀切割草
9．下列做法中，符合安全用电要求的是（ ）
A．雷雨天气躲在大树底下避雨
B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间
D．使用测电笔时，手要与笔尾金属体接触
10．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是
A．电流表A的示数变小，电压表V1的示数变大 B．电压表V2与电流表A的示数之比不变
C．电压表V1与电压表V2的示数之和不变 D．电流表A的示数变小，电压表V1的示数不变
11．如图，是内燃机工作循环中的一个冲程，它是（ ）
A．做功冲程，将内能转化成机械能B．做功冲程，将机械能转化成内能
C．压缩冲程，将机械能转化成内能D．压缩冲程，将内能转化成机械能
12．通过电学知识的学习，下列说法正确的是 （ ）
A．在串联电路中，开关的作用与在电路中的位置有关
B．验电器的工作原理是根据同种电荷相互排斥制成的
C．电流表和电压表都不能直接接在电源的两端
D．粗铜导线的电阻一定比细铜导线的电阻小
二、填空题（每题5分，共4题，20分）
13．小明同学在“探究通过导体的电流与其两端的电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象．根据图象，当导体乙两端加上1 V的电压时，通过导体乙的电流为_______A，若将甲、乙两导体并联后接到3 V的电源上，干路中电流为_______A．
14．如图所示，大明利用滑轮组将重为900N的木箱以0.2m/s的速度吊到10m高处，每个滑轮重100N.不计绳重及轮、轴间摩擦，此过程中，他施加于绳端的拉力为________N，拉动绳端的速度为________m/s，绳端拉力做功的功率为________W，滑轮组的机械效率为________%。
15．标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现_____灯泡的灯丝较粗，若将这两个灯泡串联在220V的电源上，则_____灯泡更亮一些；若将这两个灯泡并联在220V的电源上，则_____灯泡更亮一些（以上三空选填“甲”或“乙”）
16．在图所示的电路中，电源电压不变，灯泡标有“4V 2W”字样，当开关S闭合时，灯泡正常发光，电流表的示数为0. 7A，电阻R的阻值为_________Ω，通电30s电阻R产生的热量为_________J。
三、实验题（共12分）
17．（4分）在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采取了如图所示的实验装置(两个透明容器中封闭着等量的空气)．
(1)实验中通过观察________________的变化来比较电流通过电阻产生热量的多少．
(2)观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得高，则表明电流通过导体产生的热量多少与____________有关．
(3)采用图乙实验装置，可以得出结论：在电阻和通电时间相同时，________越大，电流产生的热量越多．
(4)该实验中用到了控制变量法和________法．
18．（4分）在“测量小灯泡正常发光时的电阻”的实验中，器材有：蓄电池组（电压为6V）、小灯泡（铭牌上标有“3.6V”字样，正常发光时的电阻约10Ω）、滑动变阻器、电流表、电压表、开关、导线等。
（1）图甲是连接的部分电路，请你用笔画线代替导线，将电路连接完整。
（______）
（2）如图甲电路连接好后，滑动变阻器的滑片应置于_____（选填“最左端”、“最右端”或“中间位置”）。
（3）某同学连接好电路，闭合开关，发现灯泡不亮，但电流表和电压表都有较小偏转，则原因可能是（________）
A．灯泡与底座接触不良 B．灯泡被短路
C．滑动变阻器的电阻太大 D．滑动变阻器的接线松脱
（4）电压表示数3.6V时，电流表示数如图乙所示，则小灯泡正常发光时电阻为______Ω
19．（4分）在做“探究水和煤油的吸热能力”的实验时，某同学将装有_____（选填“不同”或“相同”）质量的水和煤油的试管分别放在盛水的烧杯中，通过加热烧杯中的水给试管中的水和煤油加热，如图所示。这样的加热方式与用酒精灯分别来加热相比，好处在于_____；实验中通过_____来比较水和煤油的吸热能力。
四、作图题（共16分）
20．（8分）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中几根导线接错了。
（1）按图的实物图在虚线框内画出对应的电路图
（______）
（2）在图中将接错的导线打上“×”，然后重新画上导线，使实物图能达到实验目的。
（______）
21．（8分）如图所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯烧断，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（______）
五、计算题（共22分）
22．（10分）如图甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器划片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图乙所示．求：
（1）小灯泡正常发光时的电阻；
（2）小灯泡正常发光60s消耗的电能；
（3）小灯泡电功率为2.1W的电阻；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差．
23．（12分）某汽车的油箱容积为60L，装满汽油时深度为0.4m，油量表简化电路如图所示，油箱中油量多少可以通过电流表的示数来反映。电路中接入电压U=12V，且保持不变，R0为定值电阻，R为滑动变阻器的电阻片，其接入阻值随油箱中油量均匀变化。当油箱中装满油时，R接入电路电阻为0，电流表的示数为0.6A；当油箱中油量耗尽时，R全部接入电路，电流表的示数为0.1A。请计算：（忽略温度对电阻的影响，g=10N/kg）
（1）装满汽油时，油箱底部受到来自汽油的压强；（汽油的密度为ρ气=0.71×103kg/m3）
（2）若浮子的体积为6×10-4m3，当浮子有一半体积浸入汽油中时，浮子受到的浮力；
（3）当油箱中的汽油还剩36L，电流表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、C
5、D
6、C
7、D
8、B
9、D
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、0.1 0.9
14、500 0.4 200 90
15、乙 甲 乙
16、20 24
三、实验题（共12分）
17、液面高度差 电阻大小 电流 转换
18、 最左端 C 11.25
19、相同 更容易控制水和煤油在相等的时间内吸热相同（或受热均匀） 温度计示数的变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）小灯泡正常发光时的电阻为6Ω；
（2）小灯泡正常发光60s消耗的电能为360J；
（3）小灯泡电功率为2.1W的电阻为4.3Ω；
（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差为0.5W．
23、（1）2.84×103 Pa（2）2.13N（3）0.2A
