江苏省苏州市姑苏区振华学校2023-2024学年物理九上期末经典试题含答案

这是一份江苏省苏州市姑苏区振华学校2023-2024学年物理九上期末经典试题含答案，共15页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A．B．C．D．
2．如图所示的四个电路中，闭合开关S，三盏灯是并联的是（ ）
A．B．
C．D．
3．关于热现象，下列说法正确的是
A．1kg60 ℃的水比1kg30 ℃的水含有的热量多
B．0℃的水变成0℃的冰，温度不变，内能减少
C．物体吸收热量，温度一定升高，内能不一定增加
D．夏天在室内洒水降温，利用了水的比热容较大的性质

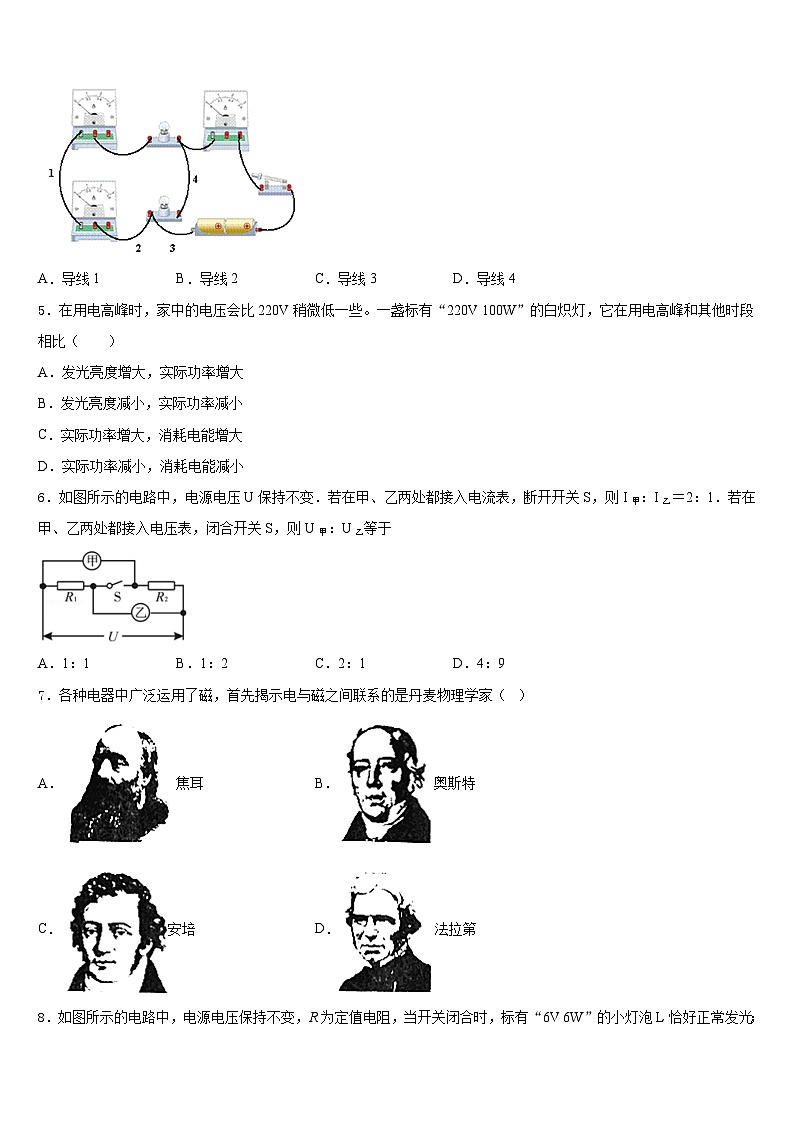

4．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是

A．导线1B．导线2C．导线3D．导线4
5．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小
6．如图所示的电路中，电源电压U保持不变．若在甲、乙两处都接入电流表，断开开关S，则I甲：I乙＝2：1．若在甲、乙两处都接入电压表，闭合开关S，则U甲：U乙等于
A．1：1B．1：2C．2：1D．4：9
7．各种电器中广泛运用了磁，首先揭示电与磁之间联系的是丹麦物理学家（ ）
A．焦耳B．奥斯特
C．安培D．法拉第
8．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
9．下列现象利用热传递改变物体内能的是
A．快速弯折铁条，铁条变折处变热 B．公园中的石凳被太阳晒热
C．两手互相摩擦时手发热 D．刀具在砂轮上磨得发烫
10．有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈．运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数．“计步器”的基本原理与下列哪幅图相同( )
A．发电机
B．电动机
C．电水壶
D．扬声器
11．实心正方体木块（不吸水）漂浮在水上，如图所示，此时浸入水中的体积为6×10﹣4m3，然后在其上表面放置一个重4N的铝块，静止后木块上表面刚好与水面相平（g取10N/kg，ρ水＝1.0×103kg/m3）则该木块（ ）
①未放置铝块前，木块受到的浮力是10N
②木块的体积是1×10﹣3m3
③木块的密度是0.5×103kg/m3
④放置铝块后，木块下表面受到水的压强增大了400Pa
A．只有①②B．只有②③C．只有③④D．只有②④
12．一节普通新干电池的电压是（ ）
A．1伏B．1.5伏C．2伏D．3伏
13．图所示中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻并联后接在电源电压为8V的电路中，下列说法正确的是
A．电路中干路电流为1.0AB．灯泡的电功率为8W
C．电阻的阻值为20ΩD．电阻的电功率为4W
14．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手移动变阻器的滑片，眼观电流表 B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光 D．手按开关，眼观电流表
15．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A．
B．
C．
D．
16．下列物品中，通常情况下都属于导体的是（ ）
A．不锈钢尺 石墨
B．橡胶手套 人体
C．塑料笔杆 大地
D．陶瓷碗 空气
17．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（ ）
A．用户使用的用电器两端电压为U
B．输电线上消耗的电功率为
C．当用户使用的用电器增多时，用电器两端的电压升高
D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大
18．在照毕业像时,摄影师第一次试镜头发现两边的学生没有全部摄入,则摄影师
A．只需将照相机向远离被照者移动B．在照相机远离被照者的同时,将镜头向里缩
C．只需将照相机向靠近照相者移动D．在照相机远离被照者的同时,将镜头向外伸
19．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
20．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中最适用超导材料的是（ ）
A．保险丝B．变阻器的电阻丝
C．电烤炉的电热丝D．输电导线
21．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）

A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢
22．当你唱卡拉 OK 时，要用到话筒（麦克风）．如图所示为动圈式话筒构造示意图．当你对着话筒唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中运动产生了电流，这样就将声音信号转化成电信号．图所示四个实验的原理与话筒原理相同的是
A．B．
C．D．
23．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响．图甲中电磁继电器的供电电压U1＝3 V，继电器线圈的电阻R0为30 Ω，当线圈中的电流大于等于50 mA时，警铃响．图乙是热敏电阻的阻值随温度变化的图像．以下说法正确的是
A．图甲中接线柱A应与C连接，B与D连接
B．当环境温度升高时，电磁铁的磁性减弱
C．图甲中电磁铁的下端P应为N极
D．环境温度达到80 ℃时，警铃响
24．通常情况下，下列物体属于导体的是
A．橡皮B．铅笔芯
C．塑料尺D．玻璃棒
25．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
26．在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯炮L逐渐变暗，则下列滑动变阻器中接法符合要求的是（ ）
A． B． C． D．
27．我国新型运载火箭长征六号主要用于满足微小卫星发射需求，它的“动力心脏”液氧煤油发动机是由我们陕西科研工作者制造的。如图是火箭发射升空的情形，以下说法正确的是( )
A．火箭加速上升过程中火箭的动能转化为重力势能
B．燃气对火箭做功，燃气的内能会增加
C．煤油燃烧得越充分，其热值就越大
D．火箭是热机的一种，因为它自己携带氧化剂，所以可以飞出大气层
28．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A．B．C．D．
29．如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确是（ ）
A．玻璃棒带正电，验电器带负电
B．金属箔片因带正电荷而张开
C．玻璃棒把正电荷转移给验电器
D．金属杆中有向上的瞬时电流
30．如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（ ）
A．A B CB．B A DC．B C DD．A C D
二、填空题（每空1分，共10题，20分）
31．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电___________度，他只让电视机工作，发现在5分钟内该电能表转盘转过了30转，则该电视机的实际功率为___________W。
32．家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的_____较大，导致___能转化为热能较多．
33．菲菲家的下水道堵了，爸爸用固体疏通剂进行疏通。具体操作是先将适量的疏通剂倒入下水道，再缓慢加入清水，疏通剂与水发生化学反应生成高温高压气体，通过高温高压气体的膨胀将管道疏通。高压气体疏通管道的过程相当于四冲程汽油机的___冲程，疏通管道的过程中，高压气体的________能转化为________能。
34．如图所示，电源电压保持3V不变，小灯泡L上标有“2.5V 0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是_____Ω；若再闭合S2，小灯泡L亮度_____（选填“变亮”“变暗”或“不变”），电流表的示数变_____。
35．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由最右端移到最左端过程中，测得两电压表示数U与电流表示数I的变化关系如图乙所示.则电源电压为________V，滑动变阻器R2的最大阻值是________。
36．如图是小明用身边的器材自制的简易调光灯．闭合开关，回形针向左移动的过程中灯泡亮度应该_____(变亮/变暗/不变)；但小明发现灯泡亮度变化不明显，他应该调换更____(粗/细)的铅笔芯来做实验．更换后他移动回形针，直至刚好看不见灯泡发光，然后划根火柴，加热铅笔芯，发现灯泡逐渐亮起来．这一现象说明，温度越高，铅笔芯的电阻越____．
37．腌制鸭蛋时，盐进入鸭蛋中是一种_____现象，烧水煮鸭蛋是利用_____的方式改变其内能；50ml 的水和 50ml 的酒精混合后的总体积小于 100ml，表明分子之间存在_____。
38．将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R=________Ω．若R两端电压为0，则R=________Ω．
39．在“怎样使两个灯泡都亮起来”的活动中，小明使用两节新干电池，按如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是___．灯泡的规格均为“2.5V 0.25A”，则每个灯泡的电阻是___Ω，每个灯泡的实际功率是______W．
40．在如图所示的电路中，电源两端的电压及灯丝电阻恒定不变，闭合开关S1、S2，两个小灯泡均能发光，甲、乙两块电压表示数之比为3：2，L1、L2两灯泡的电阻之比为_____；断开开关S1、S2，将甲、乙两块电压表更换为电流表之后，仅闭合开关S1，两个小灯泡仍均能发光，则甲、乙两块电流表示数之比为_____。
三、实验题（每空1分，共2题，15分）
41．如图所示，小明在“探究串联电路电压特点”的实验中：
（1）在连接电路的过程中，开关必须___________，在串联电路中，开关可以控制所有用电器，开关位置的改变___________（填“影响”或“不影响”）它对用电器的控制。
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为________V。
（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了____________（填“短路”或“断路”）。
（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压，小明的做法是_____（填“正确”或“错误”）的，原因是___。
（5）小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于_____________。
（6）小明进行多次实验的主要目的是________（填序号）。
①寻找普遍规律 ②减小实验误差
42．如图甲是小阳同学连接的伏安法测电阻的实验电路，实验过程中电源电压始终不变，结合你的实验经历帮助小阳完成下列问题：
（1）小阳同学连接好电路后，闭合开关前应将滑动变阻器的滑片移至最_____（选填“左”或“右”）端；
（2）实验时，电流表、电压表均完好，无论他怎样移动滑片，电流表无示数，电压表有示数且不变，原因可能是_____；
（3）找到原因并解决问题后，他想多测几组数据，于是他将滑动变阻器的滑片由图甲中的位置向右移动。电流表的示数将_____（选填“增大”“减小”或“不变）；
（4）如图乙是他实验时滑片移至某一位置时电流表、电压表的示数，则此时测得未知电阻的阻值为_____Ω；
（5）做完测电阻实验后，小阳发现桌上还有一个标有额定电压为U额的小灯泡和一个已知阻值为R0的定值电阻，他想在不用电流表的情况下测定这个小灯泡的额定功率，于是他设计出了如图丙所示的电路图，按电路图连接好电路后，只闭合开关S和S1，移动滑动变阻器的滑片至小灯泡恰好正常发光；保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，此时电压表的示数为U；则小灯泡的额定功率P额＝_____（结果用已知量和所测物理量的符号表示）。
四、计算题（每题10分，共2题，20分）
43．如图甲所示的电路，为阻值随光照强度变化的光敏电阻，电源电压保持不变，小灯泡L标有“2.5V 0.3 A”字样，定值电阻，电流表的量程为0~0.6A，电压表的量程为0~3V。求：
（1）小灯泡的额定功率是多少？
（2）只闭合S、S2和S3，的阻值为15Ω时，电流表示数为0.45 A，则电源电压是多少？
（3）小灯泡L的变化情况如图乙所示。若只闭合开关S、S1，改变照射在光敏电阻的光照强度，在保证各元件安全的情况下，光敏电阻允许的取值范围是多少？
44．如图所示，R1=20Ω，R2=40Ω，电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，小灯泡L恰好正常发光。请画出等效电路图。求：
（1）电源电压和小灯泡的额定电流。
（2）求小灯泡的额定功率。
（3）当S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、A
3、B
4、C
5、B
6、C
7、B
8、A
9、B
10、A
11、D
12、B
13、C
14、B
15、A
16、A
17、D
18、B
19、D
20、D
21、D
22、C
23、D
24、B
25、B
26、D
27、D
28、A
29、B
30、C
二、填空题（每空1分，共10题，20分）
31、100 120
32、电阻 电
33、做功 内 机械
34、2.5 变暗 大
35、8； 60。
36、变亮 细 小
37、扩散 热传递 间隙
38、20 20
39、串联；10；0.1．
40、1：2 1：3
三、实验题（每空1分，共2题，15分）
41、断开 不影响 1.9 断路 错误 电压表的正负接线柱接反了 各串联电阻两端的电压之和 ①
42、右 电阻R断路 减小 10
四、计算题（每题10分，共2题，20分）
43、（1）0.75 W；（2）4.5V；（3）6.670~15
44、 (1)0.4A (2)4.8W (3)0.8W
实验次数
UAB/V
UCD/V
UAD/V
1
1.9
1.1
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
