2023-2024学年江苏省苏州市姑苏区九上物理期末检测试题含答案
展开
这是一份2023-2024学年江苏省苏州市姑苏区九上物理期末检测试题含答案，共10页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．图中对于四幅图的说法正确的是（ ）
A．甲图的实验说明通电导体周围存在磁场
B．乙图的实验所揭示的原理可制成电动机
C．丙图是演示电磁感应现象的实验装置
D．丁图中话筒利用了丙图的原理
2．关于电与磁的相关知识，下列说法中正确的是（ ）
A．磁场和磁感线都是客观存在的
B．磁体周围越接近磁极的地方磁感线越密
C．电动机是利用电磁感应现象制成的
D．感应电流的方向与磁场方向无关

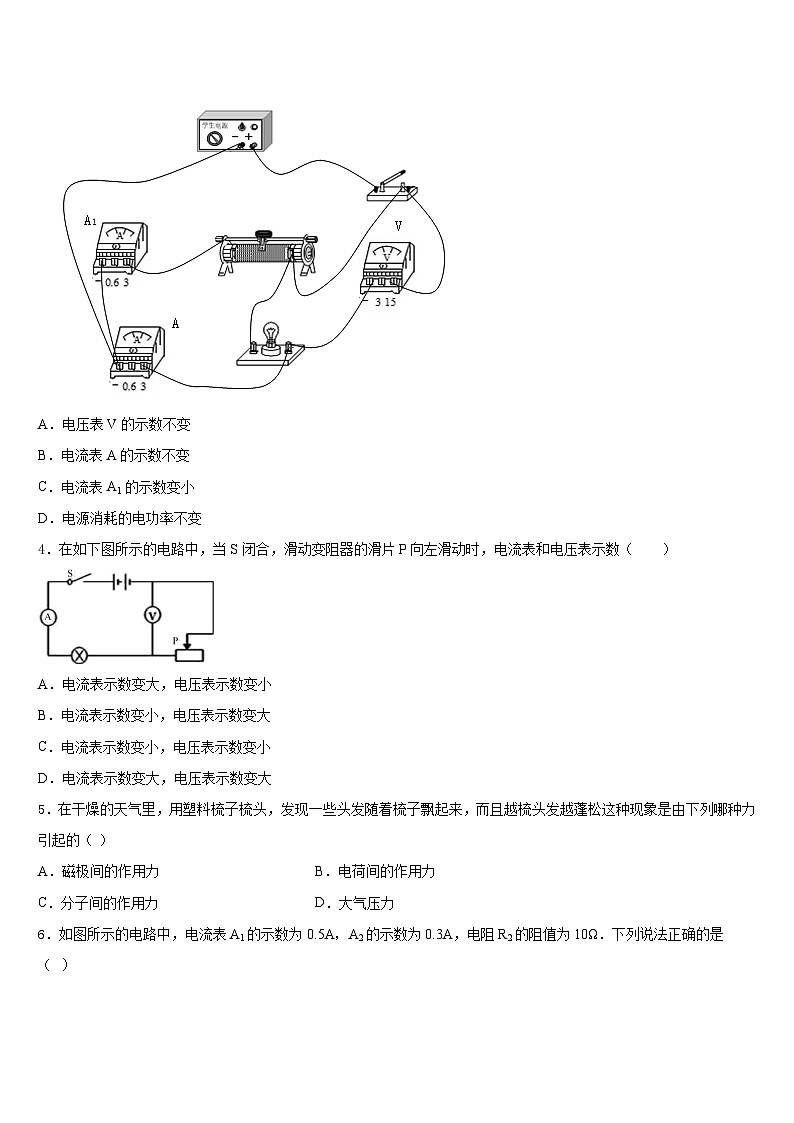

3．在如图所示的电路中，电源电压保持不变。闭合开关，当滑动变阻器的滑片向左移动时，以下说法错误的是（ ）
A．电压表V的示数不变
B．电流表A的示数不变
C．电流表A1 的示数变小
D．电源消耗的电功率不变
4．在如下图所示的电路中，当S闭合，滑动变阻器的滑片P向左滑动时，电流表和电压表示数（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
5．在干燥的天气里，用塑料梳子梳头，发现一些头发随着梳子飘起来，而且越梳头发越蓬松这种现象是由下列哪种力引起的（ ）
A．磁极间的作用力B．电荷间的作用力
C．分子间的作用力D．大气压力

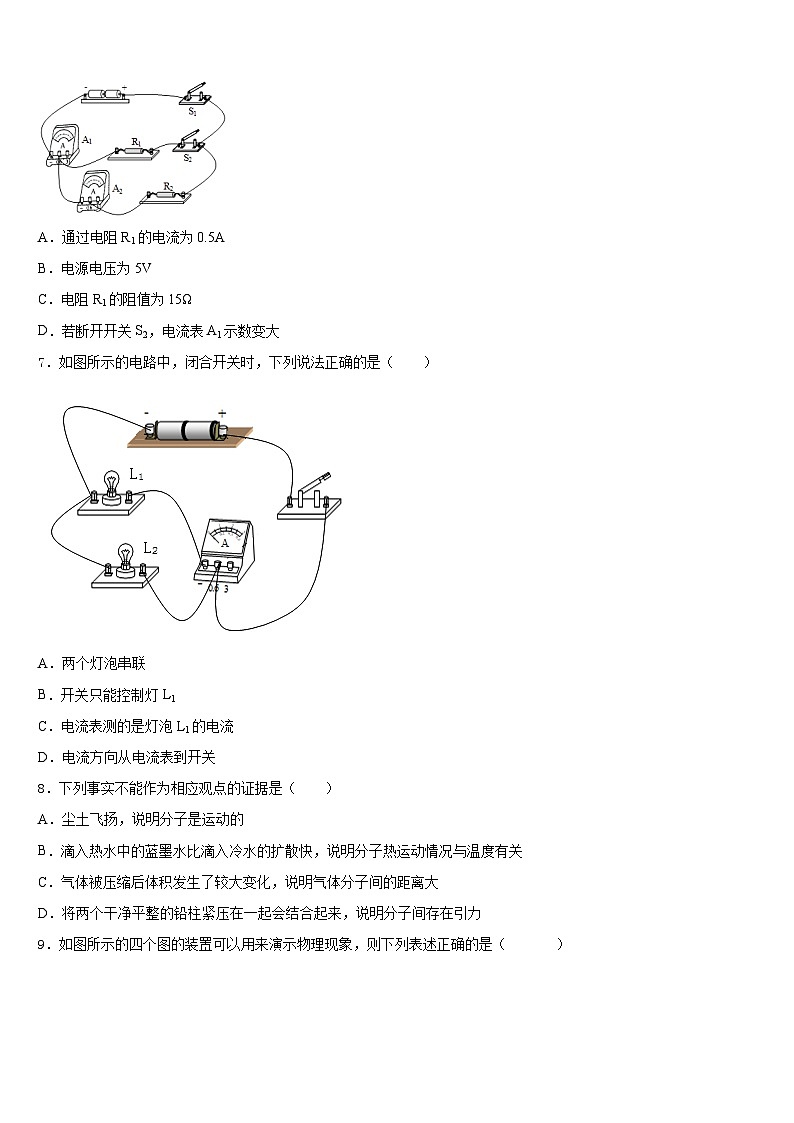

6．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
7．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
8．下列事实不能作为相应观点的证据是（ ）
A．尘土飞扬，说明分子是运动的
B．滴入热水中的蓝墨水比滴入冷水的扩散快，说明分子热运动情况与温度有关
C．气体被压缩后体积发生了较大变化，说明气体分子间的距离大
D．将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力
9．如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
10．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（ ）
A．B．C．D．
11．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V
B．S闭合后，小灯泡L的最小实际电功率为0.5W
C．小灯泡L正常发光时，变阻器R消耗的电功率为6W
D．开关S断开时，电压表的示数为12V
12．下列措施不符合安全用电规范的是（ ）
A．用湿布擦抹正在工作的台灯
B．用电器的金属外壳接地
C．用电器的开关装在火线上
D．使用测电笔时，手接触笔尾的金属电极
二、填空题（每题5分，共4题，20分）
13．根据实验现象，完成问题：
（1）如图甲所示，红墨水在热水中比在冷水中扩散得_______（选填“快”或“慢”），由此说明物体内能的大小与物体的_______有关．
（2）如图乙所示，用酒精灯加热试管中的水，当水沸腾后，塞子被试管内的水蒸气推出，此现象相当于四冲程汽油机的_______冲程．
（3）如图丙所示是笔记本电脑的三脚插头，该三脚插头的脚_______（选填“A”、“B”或“C”）与笔记本电脑的金属外壳相连，插头插入三孔插座后，以防外壳带电对人造成伤害．
14．在家庭电路中,电灯、插座、电视机的连接方式是______（选填“串联”或“并联”）使用的用电器越多,电路中的总电阻______选填“越大”或“越小”。
15．两只定值电阻，甲标有“100 Ω，1 A”，乙标有“15 Ω，0.6 A”，若把它们串联起来，则电路中允许通过的最大电流为________A，两端允许加上的最高电压是________V。
16．电灯正常工作时会发热发光，这是电流做功使电能转化为内能和光能。如果电灯在一段时间内消耗的电能为E1，电流做的功为W，转化的内能为E2，转化的光能为E3那么E1、E2和E3三者的等量关系是_____。
三、实验题（共12分）
17．（4分）小明同学在做“用伏安法测量某定值电阻R阻值”的实验中，连接成如图甲所示电路。
（1）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你在图甲电路中添加一根导线使之成为正确的电路；
（__________）
（2）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则定值电阻的阻值是_________Ω，通常情况下要进行多次测量，其目的是___________________________；
（3）另一位同学选择了一个标准的电阻箱（元件符号）、若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图（画出一种即可）。
（__________）
18．（4分）小光同学利用如图所示的装置探究平面镜成像的特点，其中平板透明玻璃与水平纸面垂直，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察。
（1）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像，由此说明物体经平面镜所成的像是________（选填“实像”或“虚像”）；
（2）将蜡烛远离透明玻璃时，蜡烛所成像的高度______。（选填“变小”“不变”或“变大”）
19．（4分）在“测定小灯泡电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图甲所示。
（1）实验原理是_____。（用公式表示）
（2）实验应该选用的滑动变阻器是_____（填“R1”或“R2”）。
（3）电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_____；
A．更换小灯泡
B．检查电路是否断路
C．向左移动滑动变阻器滑片
D．向右移动滑动变阻器滑片
（4）如图乙是根据实验数据绘成的U-I图像。根据图像提供的信息，可计算出小灯泡的额定功率是_____W。当滑动变阻器的滑片向左移动时，小灯泡的电阻将变_____。
（5）当小灯泡两端的实际电压为额定电压一半时，小灯泡的实际功率P实_____P额。
四、作图题（共16分）
20．（8分） (1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
（_______________）
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
（_________________）
(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
（_______________）
(4)请你根据电路图甲，将图乙实物电路连接完成。
（____________________）
21．（8分）如图所示，根据安全用电的原则，分别把电水壶的3条接线连接到插头上。
（______）
五、计算题（共22分）
22．（10分）我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：
(1)当S与触点1、2接触时，电热炕功率是多少？
(2)当电热坑处于低档时，电路中通过O点的电流是多少？
(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]
23．（12分）如图所示，R1=20Ω，R2=40Ω,电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A,电流表A的示数是1A,小灯泡L恰好正常发光；当S1、S2都断开时，电流表A2的示数是0.2A。求：
(1)小灯泡的额定电压；
(2)求小灯泡的额定功率；
(3)当S1、S2都断开时，小灯泡的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、A
5、B
6、C
7、C
8、A
9、C
10、A
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、快 温度 做功 A
14、并联 越小
15、0.6 15
16、E1＝E2+E3
三、实验题（共12分）
17、 9 取平均值减小误差
18、虚像 不变
19、 R2 C 0.5 大 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）400W；（2）0.9A；（3）72.6℃。
23、 (1)12V (2)4.8W (3)0.8W
