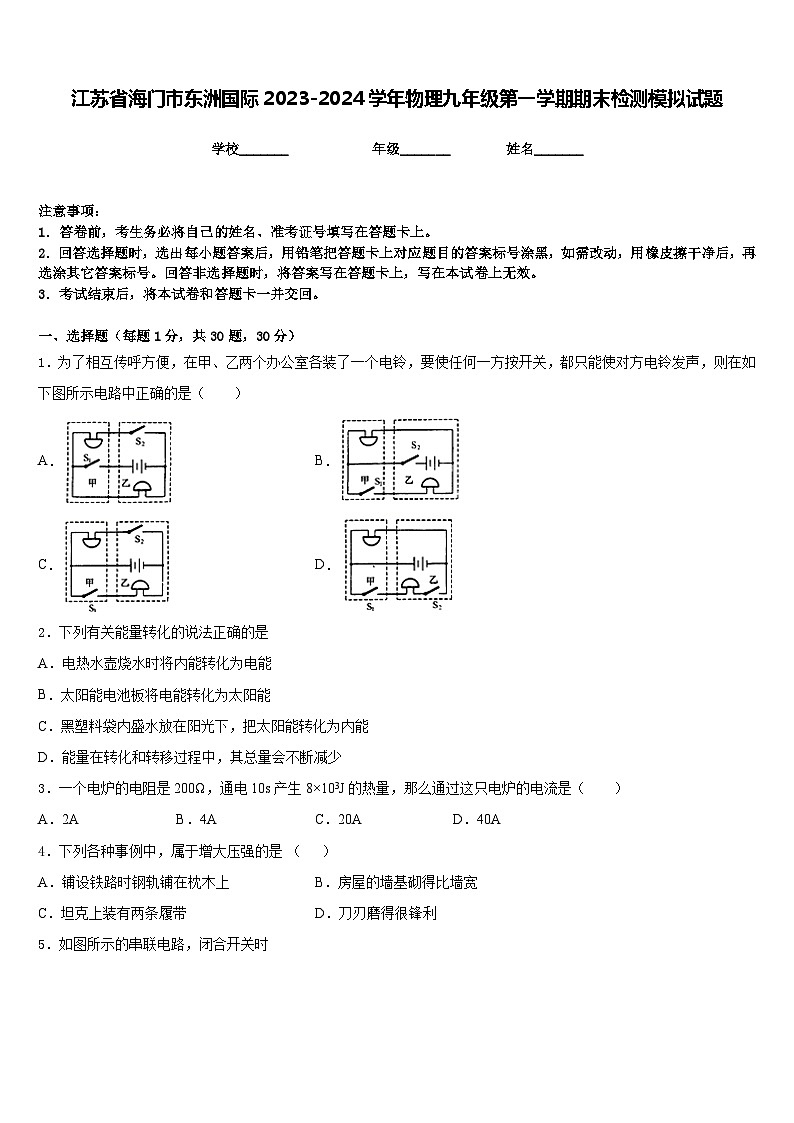

江苏省海门市东洲国际2023-2024学年物理九年级第一学期期末检测模拟试题含答案

这是一份江苏省海门市东洲国际2023-2024学年物理九年级第一学期期末检测模拟试题含答案，共10页。试卷主要包含了如图所示的串联电路，闭合开关时等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如下图所示电路中正确的是（ ）
A．B．
C．D．
2．下列有关能量转化的说法正确的是
A．电热水壶烧水时将内能转化为电能
B．太阳能电池板将电能转化为太阳能
C．黑塑料袋内盛水放在阳光下，把太阳能转化为内能
D．能量在转化和转移过程中，其总量会不断减少
3．一个电炉的电阻是200Ω，通电10s产生8×103J的热量，那么通过这只电炉的电流是（ ）
A．2AB．4AC．20AD．40A
4．下列各种事例中，属于增大压强的是 （ ）
A．铺设铁路时钢轨铺在枕木上B．房屋的墙基砌得比墙宽
C．坦克上装有两条履带D．刀刃磨得很锋利

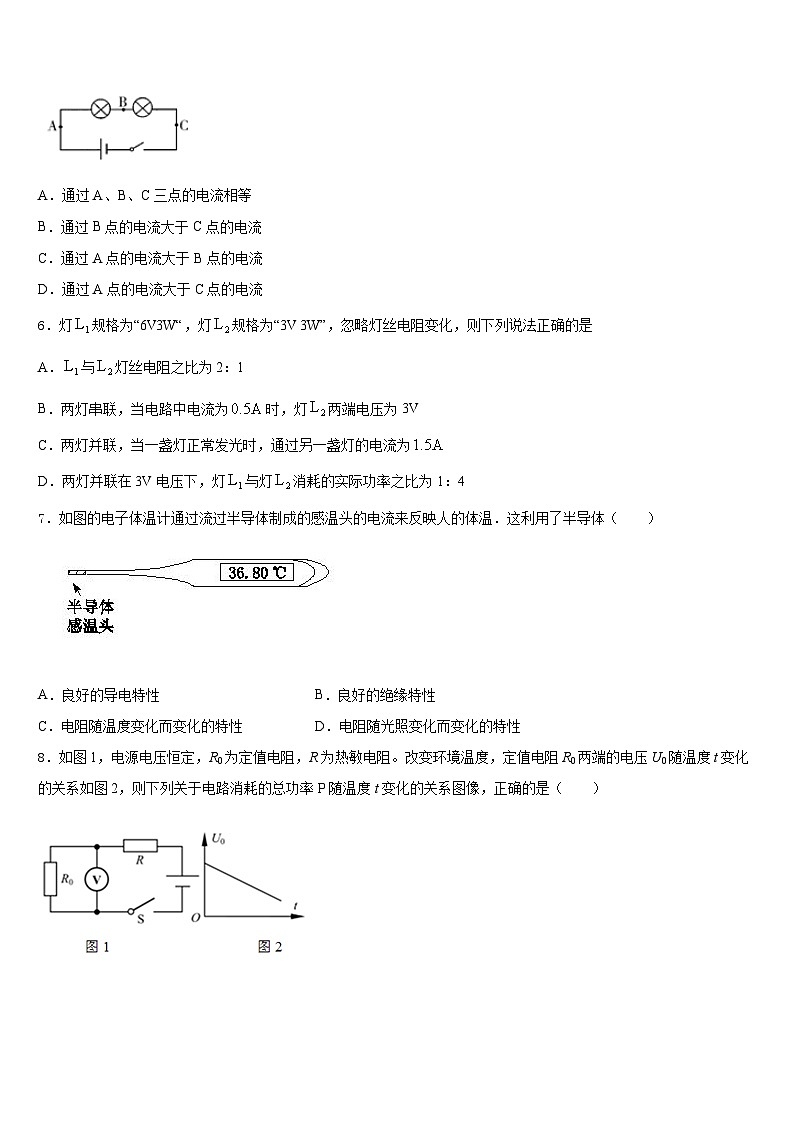

5．如图所示的串联电路，闭合开关时
A．通过A、B、C三点的电流相等
B．通过B点的电流大于C点的电流
C．通过A点的电流大于B点的电流
D．通过A点的电流大于C点的电流
6．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
7．如图的电子体温计通过流过半导体制成的感温头的电流来反映人的体温．这利用了半导体（ ）
A．良好的导电特性B．良好的绝缘特性
C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性
8．如图1，电源电压恒定，R0为定值电阻，R为热敏电阻。改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图2，则下列关于电路消耗的总功率P随温度t变化的关系图像，正确的是（ ）
A．B．C．D．

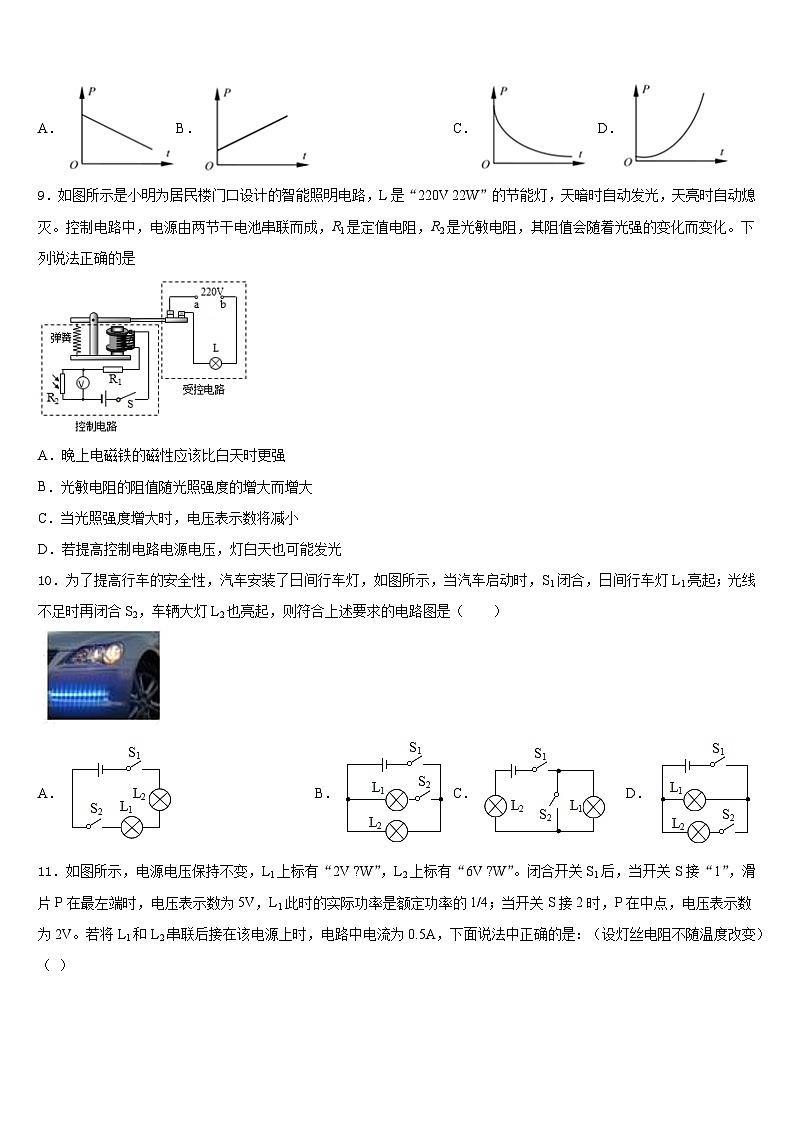

9．如图所示是小明为居民楼门口设计的智能照明电路，L是“220V 22W”的节能灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成，R1是定值电阻，R2是光敏电阻，其阻值会随着光强的变化而变化。下列说法正确的是
A．晚上电磁铁的磁性应该比白天时更强
B．光敏电阻的阻值随光照强度的增大而增大
C．当光照强度增大时，电压表示数将减小
D．若提高控制电路电源电压，灯白天也可能发光
10．为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（ ）
A．B．C．D．
11．如图所示，电源电压保持不变，L1上标有“2V ?W”，L2上标有“6V ?W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若将L1和L2串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是：（设灯丝电阻不随温度改变）（ ）
A．电源电压为10V
B．L1的额定功率为2W
C．L2的额定功率3W
D．滑动变阻器的最大阻值20Ω
12．2019年10月国庆大阅兵中无人侦察机-8首次公开亮相，下来说法正确的是（ ）
A．无人侦察机-8在飞行时，机翼上方空气流速小，压强大
B．飞机返回机场，着陆后受到惯性作用飞机还要向前滑行一段距离才能停下
C．飞机喷气发动机对空气的作用力一定与空气对发动机的力一样大
D．无人侦察机质量1.5t，在空中飞行时受到的重力的为1500N
二、填空题（每题5分，共4题，20分）
13．如图所示，测电笔使用方法正确的是_____（选填“甲”或“乙”）；请把图丙中的三孔插座正确接入家庭电路中。
（____）
14．我们家里用的电灯、电视机正常工作时的电压是_____V．电灯的灯丝烧断后，电视机_____（选填“能”或“不能”）正常工作，在电能表、验电器和试电笔中，_____是用来检验物体是否带电的仪器，使用试电笔时手一定要_____（选填“接触”或“不接触”）笔尾的金属体。
15．如图所示的电路中，电源电压恒定，R1=30Ω，R2=60Ω，若只闭合开关S3，电流表的示数是0.1A，则电源电压是_____V；若同时闭合开关S1和S2，断开S3，电流表的示数是_____A。
16．如图所示是“探究电流通过导体产生的热量与______关系的实验”装置。实验中，将两段电阻丝组成串联电路，目的使_______和通电时间保持相同；实验后小明取出装置中的电阻，发现两段电阻长度和材料均相同，_____(选填“A”或“B”)容器中电阻的横截面积较大。
三、实验题（共12分）
17．（4分）如图是我们熟悉的四个实验情景
（1）甲图中，磨平的铅块能紧紧地“粘”在一起，说明_____________________________________．
（2）乙图中，快速下压活塞，硝化棉燃烧起来，是用_________的方法改变物体内院的．
（3）丙图中，抽去玻璃板后，两瓶中的气体逐渐混合，说明_________________________．该实验中密度小的空气和密度大的二氧化氮的位置_____（选填“能“或“不能”）上下颠倒．
（4）丁图中，水沸腾后水蒸气推动软木塞冲出试管口，能量的转化与内燃机的_____冲程相同．
18．（4分）为了比较水和食用油的吸热与升温变化情况，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和食用油；
B．用两支温度计分别测出水和食用油的初温；
C．在烧杯中，分别放入相同的电热器，加热相同的时间；
D．用温度计分别测出水和食用油的末温．
（1）步骤A存在的错误是：_____， 应改为_____；
（2）步骤C加热相同时间是为了使水和食用油_____；
（3）步骤B和D是为了得出水和食用油_____；
（4）通过实验可以得到水和食用油吸收相同热量后升温不同的情况，物质的这种性质用_____（填物理量名称）来描述．
19．（4分）在探究“影响导体电阻大小的因素”实验时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
他们设计了如上图所示的实验电路；
(1)为了验证上述猜想②，应该选用编号为______的两根电阻丝进行实验；
(2)小兵又分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：在长度和横截面积相同时，______；
(3)在最近几年，我国城乡各地进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就可以______输电线上电能损失（填“增大”或“减小”）。
四、作图题（共16分）
20．（8分）如图，在框中画出对应的电路图。
（______）
21．（8分）在图中，标出小磁针的N极与磁感线的方向。
（______）
五、计算题（共22分）
22．（10分）2016年8月20号被称为“世界桥梁建筑史上的奇迹”的张家界玻璃桥试营业了，该玻璃栈桥全透明玻璃铺设,主跨,开业至今,慕名而来的游客络绎不绝,都想亲身体验一把,但也有很多人表示非常担忧,怕会危及游客的生命,为了消除游客的疑虑,张家界景区的工作人员请来专业的玻璃设计师大家进行安全测试:张家界玻璃桥采用新型玻璃,要求每1×10-3m2能承受350N的撞击力,测试时,设计师取一小块玻璃样品(质量可不计),平放在如图甲所示电路中的压力传感器上,闭合开关S,释放重物,经撞击后玻璃仍完好无损,电流表的示数随时间变化的图象如图乙所示(不考虑t0时刻之后的情况)。已知压力传感器的阻值随压力变化的图象如图丙所示:玻璃受到最大撞击力时与重物的接触面积刚好是1×10-3m2；电源电压,定值电阻。则:
（1）从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是多少?
（2）玻璃样品受到的最大撞击力多大?该样品是否满足设计要求?
23．（12分）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
(1)当开关接2和3时，电吹风吹冷风，此时通过电动机的电流是多大？
(2)当开关接1和2时，电吹风吹热风，电热丝正常工作时的电阻是多大？
(3)电吹风内电动机的电阻是1Ω，电吹风吹冷风10min产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、D
5、A
6、D
7、C
8、A
9、C
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、乙
14、220 能 验电器 接触
15、9 0.45
16、电阻 电流 A
三、实验题（共12分）
17、分子间有引力 做功 分子在不停地做无规则的运动 不能 做功
18、装入等体积的水和食用油 装入等质量的水和食用油 吸收相同热量 温度改变量 比热容
19、A、C 导体的电阻与导体的材料有关 减小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1） 2V （2）400N，满足要求
23、 (1) 0.5A；(2) 55Ω；(3) 150J
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
热风温度
50﹣75℃
额定功率
热风时：990W
冷风时：110W
额定电压
220V
