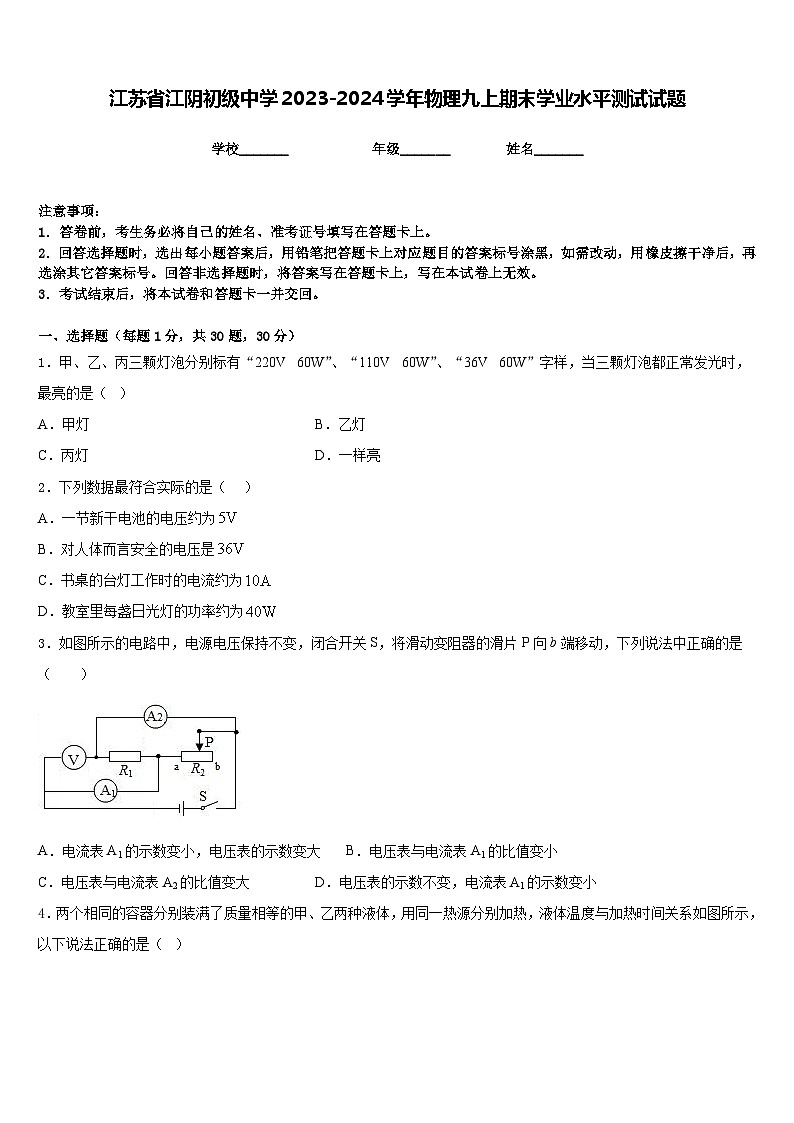

江苏省江阴初级中学2023-2024学年物理九上期末学业水平测试试题含答案

这是一份江苏省江阴初级中学2023-2024学年物理九上期末学业水平测试试题含答案，共9页。试卷主要包含了下列说法错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．甲、乙、丙三颗灯泡分别标有“220V 60W”、“110V 60W”、“36V 60W”字样，当三颗灯泡都正常发光时，最亮的是（ ）
A．甲灯B．乙灯
C．丙灯D．一样亮
2．下列数据最符合实际的是（ ）
A．一节新干电池的电压约为
B．对人体而言安全的电压是
C．书桌的台灯工作时的电流约为
D．教室里每盏日光灯的功率约为
3．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大D．电压表的示数不变，电流表A1的示数变小

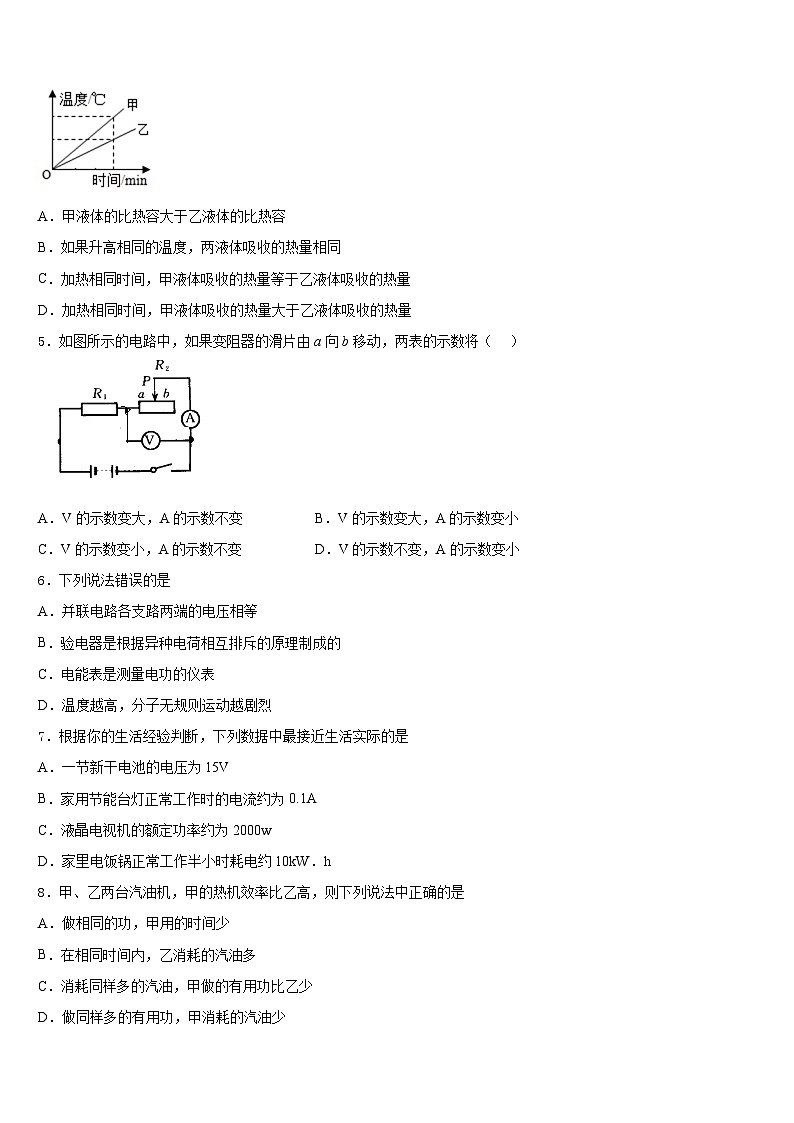

4．两个相同的容器分别装满了质量相等的甲、乙两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示，以下说法正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收的热量相同
C．加热相同时间，甲液体吸收的热量等于乙液体吸收的热量
D．加热相同时间，甲液体吸收的热量大于乙液体吸收的热量
5．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（ ）
A．V的示数变大，A的示数不变B．V的示数变大，A的示数变小
C．V的示数变小，A的示数不变D．V的示数不变，A的示数变小
6．下列说法错误的是
A．并联电路各支路两端的电压相等
B．验电器是根据异种电荷相互排斥的原理制成的
C．电能表是测量电功的仪表
D．温度越高，分子无规则运动越剧烈
7．根据你的生活经验判断，下列数据中最接近生活实际的是
A．一节新干电池的电压为15V
B．家用节能台灯正常工作时的电流约为0.1A
C．液晶电视机的额定功率约为2000w
D．家里电饭锅正常工作半小时耗电约10kW．h
8．甲、乙两台汽油机，甲的热机效率比乙高，则下列说法中正确的是
A．做相同的功，甲用的时间少
B．在相同时间内，乙消耗的汽油多
C．消耗同样多的汽油，甲做的有用功比乙少
D．做同样多的有用功，甲消耗的汽油少

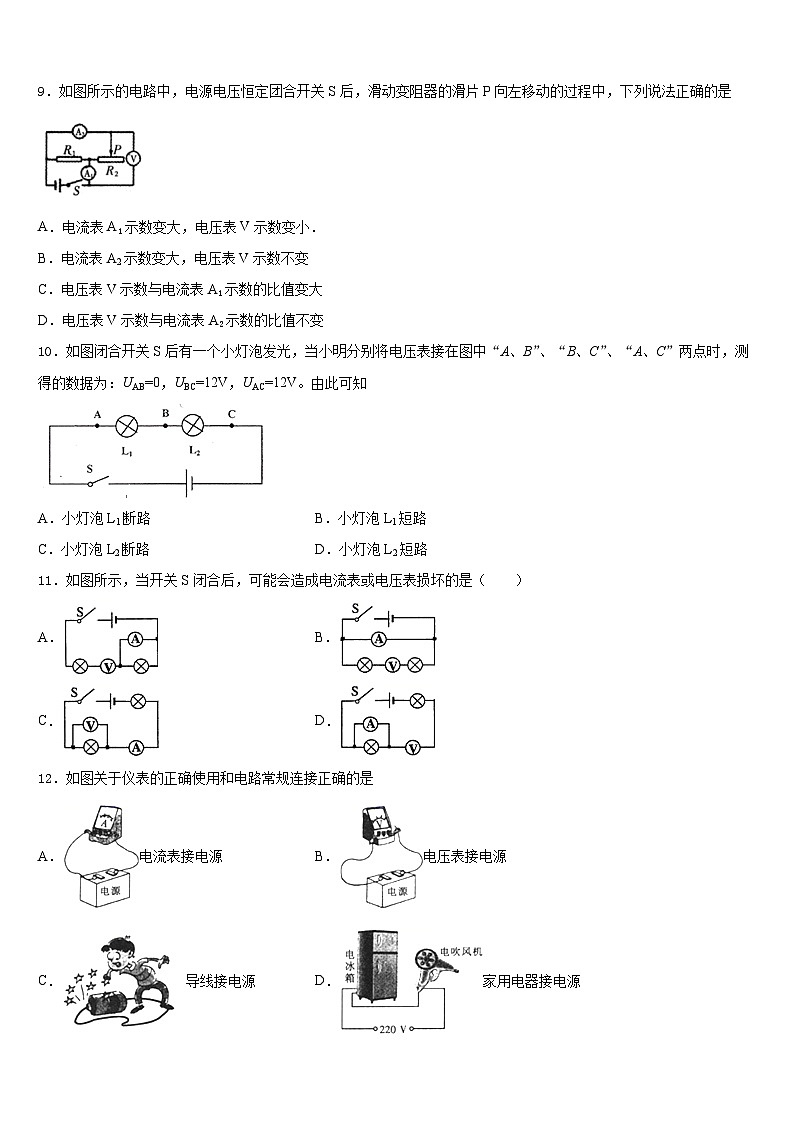

9．如图所示的电路中，电源电压恒定团合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是
A．电流表A1示数变大，电压表V示数变小．
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数的比值变大
D．电压表V示数与电流表A2示数的比值不变
10．如图闭合开关S后有一个小灯泡发光，当小明分别将电压表接在图中“A、B”、“B、C”、“A、C”两点时，测得的数据为：UAB=0，UBC=12V，UAC=12V。由此可知
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
11．如图所示，当开关S闭合后，可能会造成电流表或电压表损坏的是（ ）
A．B．
C．D．
12．如图关于仪表的正确使用和电路常规连接正确的是
A．电流表接电源 B．电压表接电源
C． 导线接电源 D．家用电器接电源
二、填空题（每题5分，共4题，20分）
13．如图所示的动滑轮重5N，不计绳重和摩擦，用力F匀速提起重为45N的重物，并使其升高1m，则拉力所做的有用功为____J，此装置的机械效率为____。
14．小明为了研究液体的扩散现象，先在量筒里装一半清水，再在水下面注入硫酸铜溶液。如图所示，是小明观察到的溶液在“实验开始时”、“静放10日后”、“静放30日后”所呈现的现象，其中 _____（选填标号）图是表示溶液静放30日后的实验现象。如果室温越高，达到丙图所示现象所用的时间将_____（选填“缩短”或“延长”）。原因是：_____。
15．在城市，修建人工湖可以降低气温，这主要是利用了水的______的特点；发射火箭时，用液氢做燃料，主要是利用了它的________。
16．工地施工过程中将“220V 100W”的白炽灯接入220V的照明电路中使用，由于导线过长（相当于串联一个电阻），测得白炽灯的实际功率为81W。（灯丝电阻不变）则白炽灯两端的实际电压为_____V，导线损失的电功率为_____W。
三、实验题（共12分）
17．（4分）在学习了电功率知识后，老师要求学生们小组合作测量额定电压是小灯泡电功率的实验，张华所在的小组进行了以下实验
(1)为顺利完成实验，张华设计了伏安法测小灯泡电功率的电路图，请你帮助张华把电路图画到图甲所在的方框中
（____）
(2)小明根据张华设计的电路图连接好实物图，开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较亮且亮度一直保持不变，张华一看就说你的连接有错，你觉得小明在连接电路的过程中出现了什么错误？ _____
(3)小明在得到张华的提示后把故障排除，然后调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为_____A，小灯泡此时的电功率为_____W，若要测量小灯泡的额定功率，应将滑动变阻器的阻值调_____（填“大或“小”）直到电压表示数为_____V为止。
(4)移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的1-U图像，从图像可算出小灯泡的额定功率为_____W。
(5)继续调节滑动变阻器的过程中，小灯泡突然熄灭，导致电压表示数骤增，电流表却无示数，则电路中出现的故障是_____。
(6)实验顺利结束后，老师重新给出了要求，不用电压表测额定电流为0.3A的小灯泡的额定功率，设计的电路图如图所示，请将下列实验步骤补充完整，并计算小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为）
①将滑动变阻器的电阻调到最大，开关、闭合，读出电流表的示数为0.2A，就可以直接求出电源电压为_____V
②开关闭合，断开，调节滑动变阻器的滑片使电流表的示数为_____A时，小灯泡正常发光：然后闭合，滑动变阻器的滑片_____（填“向左调”、“向右调、“保持不变”），此时电流表的示数恰好为0.4A，由此可以求出此时联入电路的滑动变阻器的电阻为_____Ω
③小灯泡的额定功率P额=_____W
18．（4分）在“探究什么情况下磁可以生电”的实验中：
（1）小星设计的电路如图甲所示，在蹄形磁体的磁场中放置一根导线ab，ab的两端分别跟开关，螺线管连接，螺线管旁放置一个小磁针，当ab中产生电流时，螺线管中有_____通过，小磁针会发生偏转．
（2）小星闭合开关后，不管导线ab在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个灵敏电流表代替螺线管和小磁针，如果灵敏电流表指针发生偏转，表明ab中产生电流，实验的情况如图乙所示．
A、观察并分析①②③现象可知：导体静止时，_____产生感应电流；导体沿着磁感线方向运动时，不能产生感应电流；导体切割磁感应线运动时，_____产生感应电流．（均选填“能”或“不能”）．
B、观察并分析③④现象可知：产生感应电流的条件之一是_____．
（3）对比图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是_____．
19．（4分）小明想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。他选择了满足实验要求的电源、电流表，并连接了实验电路，如图所示。请你帮助他完成实验步骤，并写出电阻Rx的表达式。
(1)闭合开关S1， 断开S2， 读出电流表的示数为I1；
(2)________ ，读出电流表的示数为I2；
(3)请用测量量I1、I2和已知量R0表示Rx， Rx =________ 。
四、作图题（共16分）
20．（8分）请将图中器材连线完整。要求：L1、L2两灯串联，电流表测电路中的电流。
（________）
21．（8分）如图所示，在圆圈处分别接入电流表或电压表，要求开关S闭合后，两小灯泡并联且都能发光。
（____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变，电阻R2的阻值为100Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，求：
（1）电源电压；
（2）电阻R1消耗的电功率．
23．（12分）如图所示电路中，R1=10Ω，R2=5Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.4A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光．设电源电压不变。求：
（1）电源电压；
（2）灯泡正常发光时的电阻．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、C
5、B
6、B
7、B
8、D
9、B
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、45 90%
14、甲 缩短 温度越高，扩散的速度越快
15、比热容大 热值大
16、198 9
三、实验题（共12分）
17、 滑动变阻器连接了上面两个接线线柱 0.22 0.44 小 2.5 0.625 小灯泡断路 6 0.3 保持不变 15 0.45
18、电流不能能闭合电路产生的电流太微弱
19、闭合开关S1、S2 R0
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）80V；（2）96W
23、（1）6V；（2）20Ω
