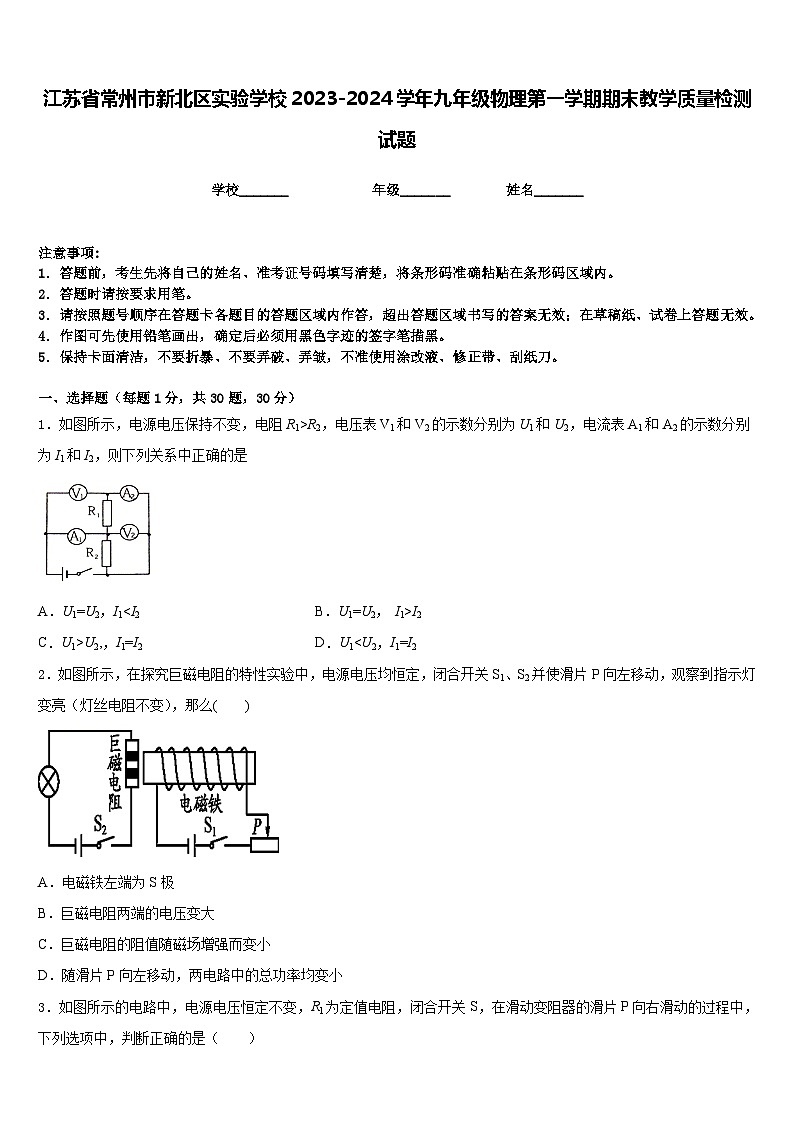

江苏省常州市新北区实验学校2023-2024学年九年级物理第一学期期末教学质量检测试题含答案

这是一份江苏省常州市新北区实验学校2023-2024学年九年级物理第一学期期末教学质量检测试题含答案，共9页。试卷主要包含了答题时请按要求用笔，如图所示，电源电压不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，电阻R1>R2，电压表V1和V2的示数分别为U1和U2，电流表A1和A2的示数分别为I1和I2，则下列关系中正确的是
A．U1=U2，I1I2
C．U1>U2,，I1=I2D．U12．如图所示，在探究巨磁电阻的特性实验中，电源电压均恒定，闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮（灯丝电阻不变），那么( )
A．电磁铁左端为S极
B．巨磁电阻两端的电压变大
C．巨磁电阻的阻值随磁场增强而变小
D．随滑片P向左移动，两电路中的总功率均变小
3．如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列选项中，判断正确的是（ ）
A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变大
4．如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是
A．电流表A的示数减小，电压表V的示数增大
B．电流表A的示数增大，电压表V的示数减小
C．电流表A和电压表V的示数都减小
D．电流表A和电压表V的示数都增大
5．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为
A．3.0V B．2.5V C．2.0V D．1.5V
6．如图甲所示的电路中，为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是
A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．两端的电压变化范围为6V~18V

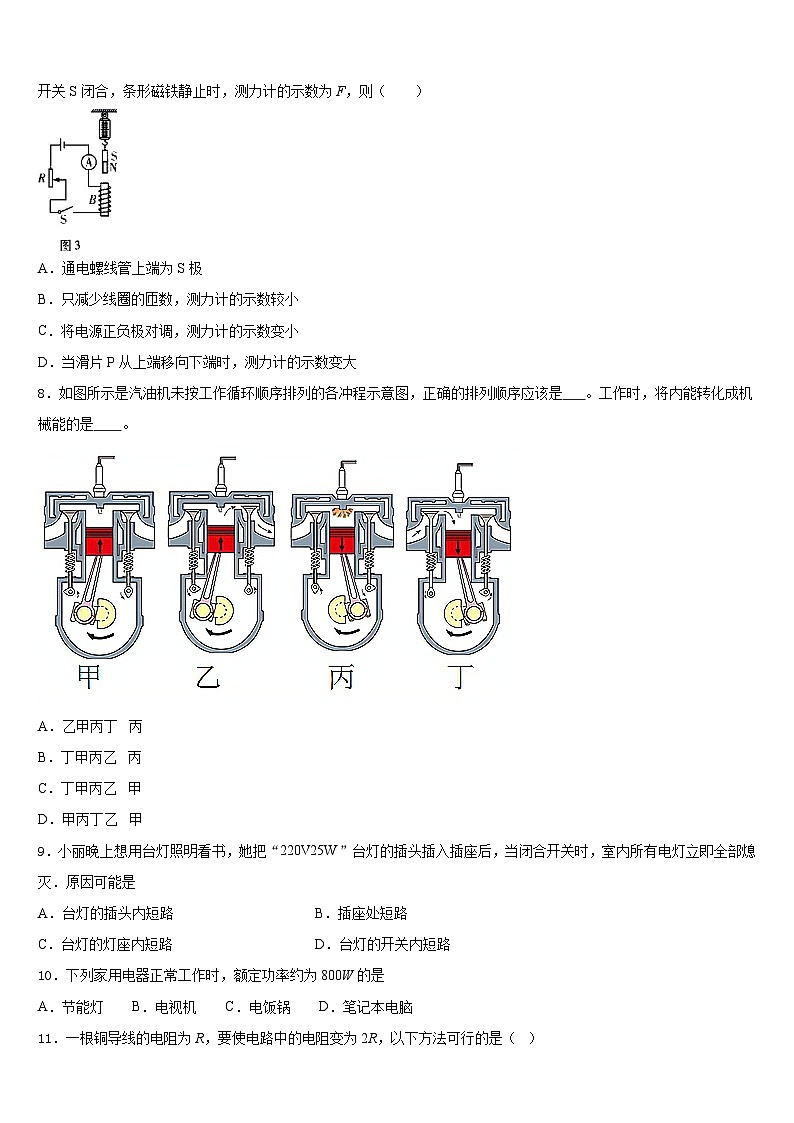

7．如图所示，电源电压不变。R为滑动变阻器， 弹簧测力计下端挂一条形磁铁，且与电磁铁B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F，则（ ）
A．通电螺线管上端为S极
B．只减少线圈的匝数，测力计的示数较小
C．将电源正负极对调，测力计的示数变小
D．当滑片P从上端移向下端时，测力计的示数变大
8．如图所示是汽油机未按工作循环顺序排列的各冲程示意图，正确的排列顺序应该是 。工作时，将内能转化成机械能的是 。
A．乙甲丙丁 丙
B．丁甲丙乙 丙
C．丁甲丙乙 甲
D．甲丙丁乙 甲
9．小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭．原因可能是
A．台灯的插头内短路B．插座处短路
C．台灯的灯座内短路D．台灯的开关内短路
10．下列家用电器正常工作时，额定功率约为800W的是
A．节能灯 B．电视机 C．电饭锅 D．笔记本电脑
11．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（ ）
A．将铜导线对折起来，接在电路中
B．将同样长，同样粗的铝导线代替铜导线接在电路中
C．将铜导线用拉丝机拉长至原来2倍
D．将铜导线用拉丝机拉长至原来倍
12．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．用如图所示滑轮组提升重物，用500N的力在15s内将重为900N的物体匀速提升了3m. 不计绳重和摩擦，人拉绳子做功的功率为_______W: 滑轮组的机械效率为______.
14．李丽家的电能表如图所示，则她家同时使用的用电器总功率不能超过_____W。如将某用电器单独接在该电能表上工作10min，电能表上的转盘转过了300转，那么该用电器在上述时间内消耗的电能为_________J，它的电功率是_____W。
15．验电器的工作原理是______。如图所示，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从______（选填“A→B”或“B→A”）。
16．如图所示，在40N的水平拉力F作用下，重200N的物体沿水平地面向左匀速直线运动了2m，物体与地面的滑动摩擦力为90N，则滑轮组的机械效率为_____。
三、实验题（共12分）
17．（4分）为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图1所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据记录如表。
(1)在实验过程中控制加热时间相同，通过比较_____来研究水和煤油吸收热能力的差异。
(2)在此实验中，如果要使水和煤油的最后温度相同，就要给_____加热更长的时间，此时水吸收的热量_____（选填“大于”、“小于”或“等于”）煤油吸收的热量。
(3)实验表明，_____（选填“水”或“煤油”）吸热能力强。
(4)根据实验数据绘制的水和煤油温度随加热时间变化的图象如图2所示。据此判断，图中甲图象表示的物质是_____（选填“水”或“煤油”）。
18．（4分）某物理兴趣小组同学在做“测量电阻阻值”的实验中。
(1)测电阻的实验原理是__________；
(2)连接好电路，闭合开关前，滑动变阻器的滑片应置于最________(选填“左”或“右”)端；
(3)进行实验时发现电流表指针偏向左端无刻度处，原因是________________；
(4)将电路正确连接后，他再次闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图2所示，则此时被测电阻Rx的阻值是________Ω。
(5)小娇为她在全班第一个获得测量结果而高兴，准备整理实验器材结束实验。你认为他的实验真的结束了吗？写出你的建议：______________________________；
(6)同小组的小亮觉得此实验有误差，于是用如图3所示的电路测量这个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱(符号为)，S为单刀双掷开关，R0为定值电阻。他用此装置进行实验的主要步骤有：A、把开关S接b点，调节电阻箱，使电流表的示数为I
B、读出电阻箱的示数R
C、把开关S接a点，读出电流表的示数为I
D、根据电路图，连接实物，将电阻箱的阻值调到最大
①上述步骤的合理顺序是_____________________(只需填写序号)；
②图3中R0的作用是___________________________；
③被测电阻的阻值为____________________________。(用字母表示)
19．（4分）如图所示，为小华设计的“探究电流与电阻关系”的实物电路图．（器材中有 3 个阻值不同的定值电阻）

（1）连接电路时开关应处于_______状态．
（2）开关闭合前，滑动变阻器的滑片P应移至_______（选填“A”或“B”）端．
（3）移动滑动变阻器滑片P，当电压表示数为 2V 时，记下电流表示数．当更换第 2 个定值电阻后，电压表示数如乙图所示．为完成探究，她将滑动变阻器的滑片P向_______（选填“左”或“右”）移动，直到完成第 2 次实验.
（4）探究完成后，可以得出的结论是_______________________．
四、作图题（共16分）
20．（8分）如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
（____）
21．（8分）如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．
五、计算题（共22分）
22．（10分）某植物生态园设计了模拟日光和自动调温系统，为温室实现照明、保温和加热的功能，其原理如图所示．电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），R1=10Ω，R2=30Ω，L是标有“220V 160W”的照明灯泡．白天有日光的时候，断开S1和S2，只开启该系统的保温功能10h；晚上温度较低，闭合S1和S2，加热并照明14h．则：
（1）白天保温时的总功率是多少瓦；
（2）晚上加热并照明的总功率是多少瓦；
（3）该系统每天消耗的电能为多少度．
23．（12分）如图是建筑工人用滑轮组提升建筑材料的场景，在10s的时间内，工人师傅用竖直向上的拉力将建筑材料匀速提升了1m，已知拉力F为400N，建筑材料的重力G为900N，求这个过程中：
（1）绳子自由端移动的距离；
（2）此滑轮组的机械效率；
（3）拉力F的功率；
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、B
5、B
6、D
7、D
8、B
9、C
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、200 90%
14、2200 3.6×105 600
15、带电体同性相斥 A→B
16、75%
三、实验题（共12分）
17、升高的温度 水 大于 水 煤油
18、R＝U/I 右 电流表的正负接线柱接反 7.5 改变电压、电流值再测几组数据 DCAB 保护电路 R
19、断开 A 左 导体两端电压一定时，通过导体的电流与导体的电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1210W；5000W；82.1度
23、（1）3m；（2）75%；（3）120W
物质
质量/g
初始温度/℃
最后温度/℃
加热时间/min
水
60
20
45
6
煤油
60
20
68
6
