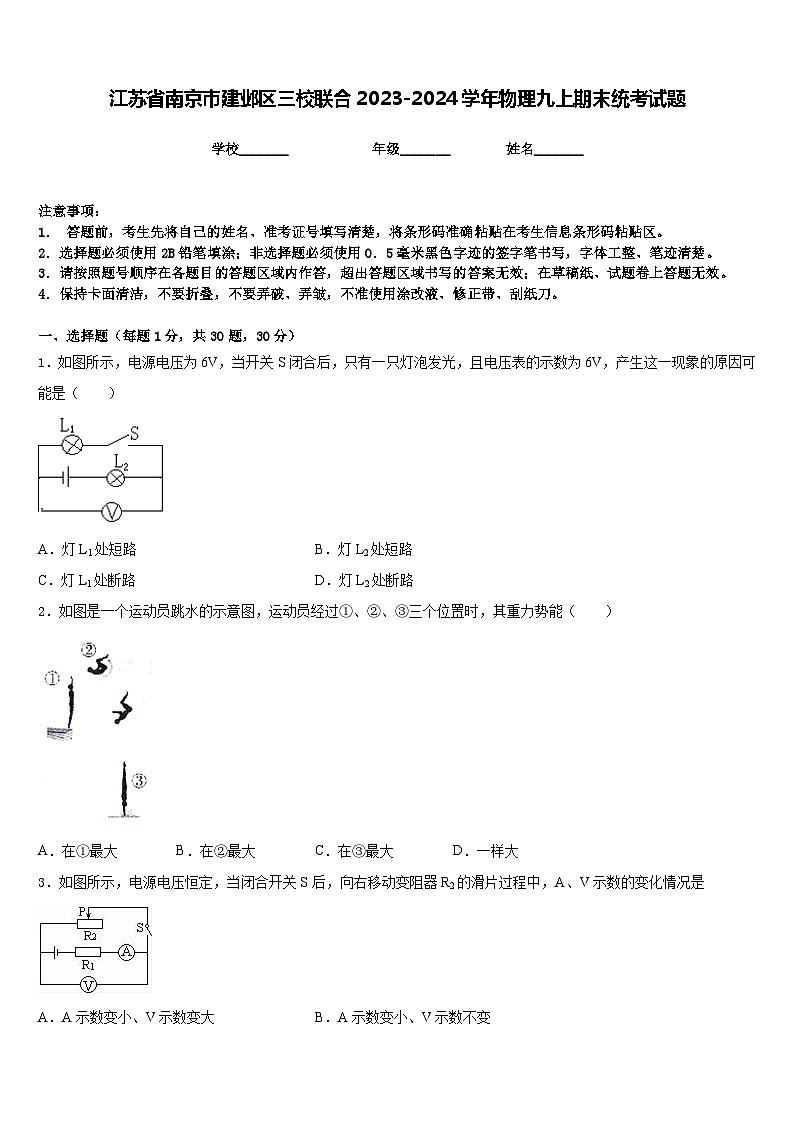

江苏省南京市建邺区三校联合2023-2024学年物理九上期末统考试题含答案

这是一份江苏省南京市建邺区三校联合2023-2024学年物理九上期末统考试题含答案，共9页。试卷主要包含了下列数据符合实际情况的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路B．灯L2处短路
C．灯L1处断路D．灯L2处断路
2．如图是一个运动员跳水的示意图，运动员经过①、②、③三个位置时，其重力势能（ ）
A．在①最大B．在②最大C．在③最大D．一样大

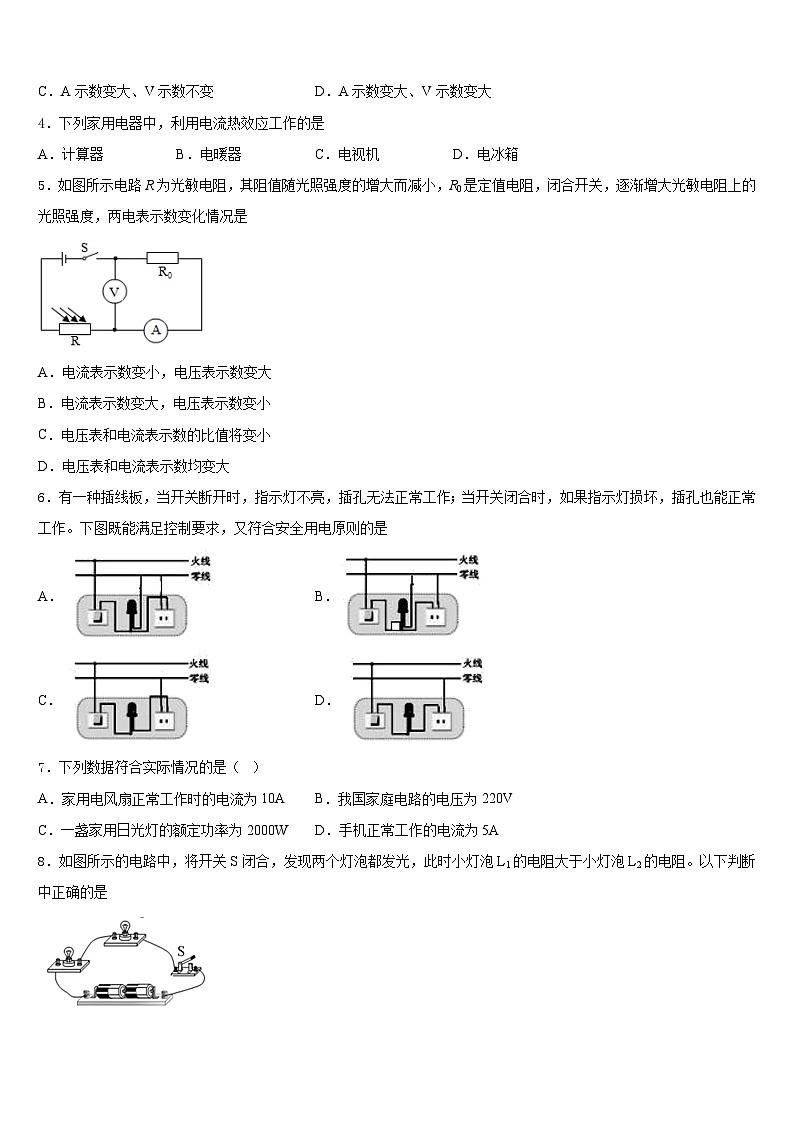

3．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是
A．A示数变小、V示数变大B．A示数变小、V示数不变
C．A示数变大、V示数不变D．A示数变大、V示数变大
4．下列家用电器中，利用电流热效应工作的是
A．计算器B．电暖器C．电视机D．电冰箱
5．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大
6．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下图既能满足控制要求，又符合安全用电原则的是
A．B．
C．D．
7．下列数据符合实际情况的是（ ）
A．家用电风扇正常工作时的电流为10AB．我国家庭电路的电压为220V
C．一盏家用日光灯的额定功率为2000WD．手机正常工作的电流为5A

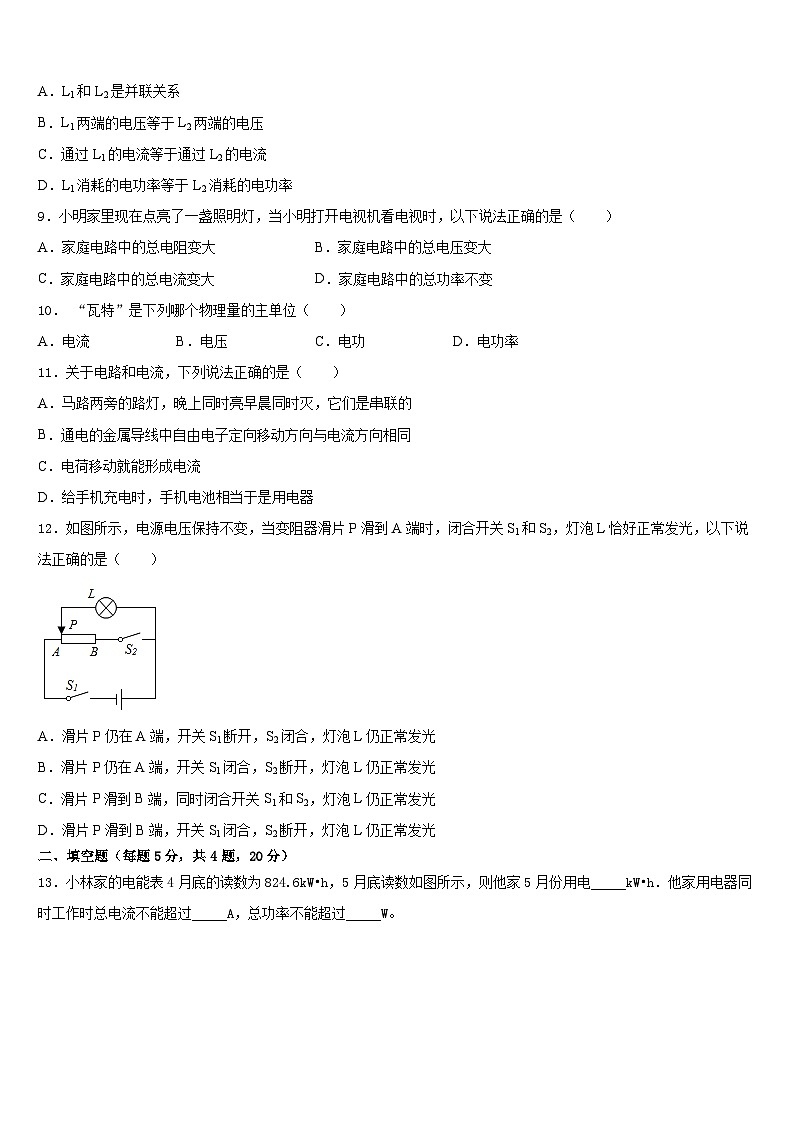

8．如图所示的电路中，将开关S闭合，发现两个灯泡都发光，此时小灯泡L1的电阻大于小灯泡L2的电阻。以下判断中正确的是
A．L1和L2是并联关系
B．L1两端的电压等于L2两端的电压
C．通过L1的电流等于通过L2的电流
D．L1消耗的电功率等于L2消耗的电功率
9．小明家里现在点亮了一盏照明灯，当小明打开电视机看电视时，以下说法正确的是（ ）
A．家庭电路中的总电阻变大B．家庭电路中的总电压变大
C．家庭电路中的总电流变大D．家庭电路中的总功率不变
10． “瓦特”是下列哪个物理量的主单位（ ）
A．电流B．电压C．电功D．电功率
11．关于电路和电流，下列说法正确的是（ ）
A．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
B．通电的金属导线中自由电子定向移动方向与电流方向相同
C．电荷移动就能形成电流
D．给手机充电时，手机电池相当于是用电器
12．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
二、填空题（每题5分，共4题，20分）
13．小林家的电能表4月底的读数为824.6kW•h，5月底读数如图所示，则他家5月份用电_____kW•h．他家用电器同时工作时总电流不能超过_____A，总功率不能超过_____W。
14．把一块很干净的玻璃板掉在弹簧测力计的下面，记下测力计的读数，如图所示，让玻璃板的下表面接触水面，然后稍稍用力向上拉，发现弹簧测力计的读数_____（选填“变大”、“不变”或“变小”），其原因是玻璃板与水的接触面之间存在_____。
15．如图所示是一种水位自动报警器的原理图。当水位没有达到B金属时，电磁铁中________电流，________灯亮。当水位达到B金属时，电磁铁中________电流，________灯亮。
16．如图为一款火箭动力自行车，最快行驶速度可达333km/h。燃料在燃烧罐燃烧后向火箭尾部喷射出650℃的高温水蒸气，自行车即可获得向前的巨大推力，从而高速前进。图中火箭动力自行车尾部产生大量的白气，是因为水蒸气发生了_________（填物态变化名称），该自行车燃料主要是液态氢，这是利用了氢燃料_________大的特性。
三、实验题（共12分）
17．（4分）小明用如图所示的装置来做“探究电流热效应跟哪些因素有关”的实验。他在甲、乙两个烧瓶中分别装上质量和初温相同的煤油，烧瓶中电阻丝的阻值关系是。
(1)小明在实验中采用这种电路连接方式的目的是_____。
(2)在实验中，小明通过多次实验发现烧瓶甲中温度计的示数比烧瓶乙中的高，则能得到结论：_____。
(3)若把图中装有电阻丝的两烧瓶并联接入同一电路中，通电相同的时间，则温度计的示数较高的是烧瓶_____（选填“甲”或“乙”）中的。
18．（4分）为探究导体电阻与导体长度和横截面积之间的定量关系，某同学设计了如图甲所示的电路。实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较电阻丝的大小。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示：
(1)在探究导体电阻与导体长度之间的定量关系时，他们将编号为_______两根金属丝对应接入电路1和2的位置，当发现电压表示数U1∶U2 接近_______时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成_______比；
(2)在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与_______之间的定量关系；
(3)在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N 之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系。你认为他的实验方法合理吗？答：_______（选填“合理”或“不合理”），其原因是_______。
19．（4分）在探究“影响蒸发快慢的因素”实验中，同学们作出了如下猜想：影响液体蒸发快慢的因素可能有：
A．液体温度；B．液体的表面积；C．液面上气流的快慢；D．液体的种类。
（1）某同学设计了如下实验：取两只相同的烧杯，分别盛等量的酒精，把一杯放在烈日下，另一杯放在荫凉处，一段时间后观察比较两杯中酒精的多少。该同学设计这个实验的目的是为了验证猜想_______（选填“A”、“B”、“C”或“D”）。
（2）下面的实验可以验证猜想D：
①取两只相同的杯子，分别装上_______的酒精和煤油（注意液体的挥发性相同）；
②放在相同的温度环境下，一段时间后，用天平分别称出它们的_____，若相等，则与液体的种类______，若不相等，与液体的种类______。
四、作图题（共16分）
20．（8分）根据通电螺线管磁极，在如图中标出磁感线方向和小磁针的N极以及电源的正负极。
（_____）
21．（8分）图中的开关叫单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是接通的，b、c是断开的；当把闸刀向右边按下时，b、c两个接线柱是接通的，a、b是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时，红灯亮、绿灯熄；使闸刀向右边按下时，绿灯亮、红灯熄，画出连接图．
五、计算题（共22分）
22．（10分）如图所示，L为标有为“2.5V 0.625W”的小灯泡，滑动变阻器R2的最大电阻为15Ω，电源电压保持恒定．闭合开关S1、S2，且R2阻值为0时，灯泡L正常发光，电流表读数I=0.75A．求：
（1）电源电压U；
（2）电阻R1的阻值；
（3）电路接通时的最小功率．
23．（12分）为了响应国家“低碳环保，节能排放”的号召，我国多地设置了共享单车租借站点．质量为55kg的小明同学在上学的路上租借了一辆自行车，从站点到学校的路程为1500m，骑车用时5min（设小明骑车上学做匀速直线运动）．
请解答下列问题：
（1）小明骑车的速度是多少？
（2）若自行车的质量为15kg，每个轮胎与地面的接触面积为0.005m2，则小明骑车时车对地面的压强是多少？
（3）若自行车匀速行驶中所受阻力为人和车总重的0.1倍，则小明骑车的功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、A
4、B
5、D
6、A
7、B
8、C
9、C
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、108 20 4400
14、变大 引力
15、无 绿 有 红
16、液化 热值
三、实验题（共12分）
17、控制两个电阻通过的电流、通电时间相同 在电流、通电时间相同时，电阻越大的导体产生的热量越多 乙
18、A和B 1∶2 正 横截面积 不合理 见解析
19、A 等量 质量 无关 有关
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2.5V（2）5Ω（3）0.25W
23、（1）小明骑车的速度是5m/s；（2）小明骑车时车对地面的压强是7×104Pa；（3）小明骑车的功率是350W．
编号
材料
长度(m)
横截面积(mm2)
A
镍铬合金
0.3
0.5
B
镍铬合金
0.6
0.5
C
镍铬合金
0.3
1.0
D
康铜丝
0.3
0.5
E
康铜丝
0.3
1.0
F
康铜丝
0.8
0.8
