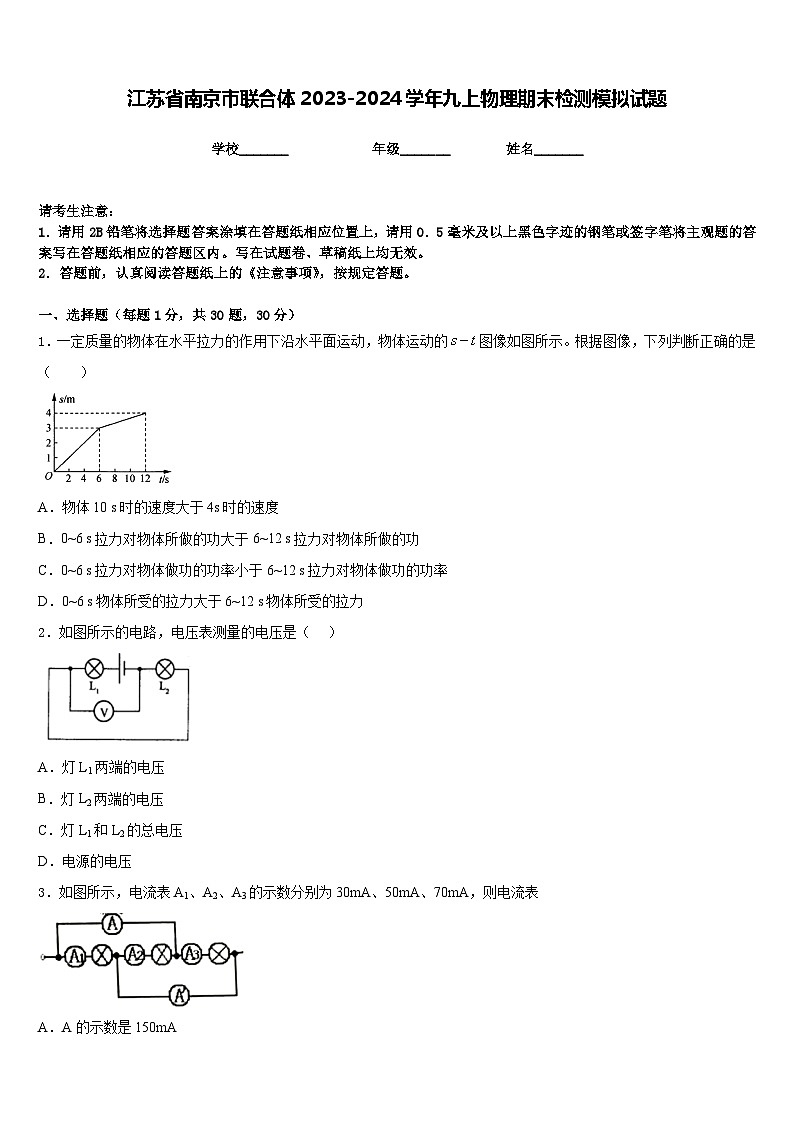

江苏省南京市联合体2023-2024学年九上物理期末检测模拟试题含答案
展开学校_______ 年级_______ 姓名_______
请考生注意:
1.请用2B铅笔将选择题答案涂填在答题纸相应位置上,请用0.5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2.答题前,认真阅读答题纸上的《注意事项》,按规定答题。
一、选择题(每题1分,共30题,30分)
1.一定质量的物体在水平拉力的作用下沿水平面运动,物体运动的图像如图所示。根据图像,下列判断正确的是( )
A.物体10 s时的速度大于4s时的速度
B.0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C.0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D.0~6 s物体所受的拉力大于6~12 s物体所受的拉力
2.如图所示的电路,电压表测量的电压是( )
A.灯L1两端的电压
B.灯L2两端的电压
C.灯L1和L2的总电压
D.电源的电压
3.如图所示,电流表A1、A2、A3的示数分别为30mA、50mA、70mA,则电流表
A.A的示数是150mA
B.A的示数是70mA
C.A'的示数是80mA
D.A'的示数是30mA
4.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯,分别接入家庭电路中。如果它们正常工作,在相同的时间内( )
A.电冰箱消耗的电能最多B.电脑消耗的电能最多
C.电热毯消耗的电能最多D.三者消耗相同的电能
5.如图所示,电源电压6V保持不变,定值电阻R1标有“10Ω0.5A”字样:滑动变阻器R2标有“20Ω 1A”字样,电流表量程为0~0.6A,电压表量程为0~3V,闭合开关S,下列做法能够保证电路安全的是
A.电路中电流不超过0.6A
B.两端电压不超过3V
C.滑动变阻器连入电路的阻值在范围内变化
D.电路的总功率在范围内变化
6.如图是标准大气压下,质量为1g的某液体的体积一温度图象,以下说法正确的是
A.4℃时,液体密度最小
B.温度升高,液体密度不变
C.1℃时液体的密度比5℃时的大
D.由1℃升高到10℃,液体密度先变大再变小
7.在生活中,我们会遇到这些情况:①控制灯的开关中两个线头相碰;②插座中分别与火线和零线连接的两个线头相碰;③电路中增加了大功率的用电器;④插头与插座接触不良。在上述情况中,可能引起家庭电路中空气开关跳闸的是( )
A.①和②B.②和③C.③和④D.①和④

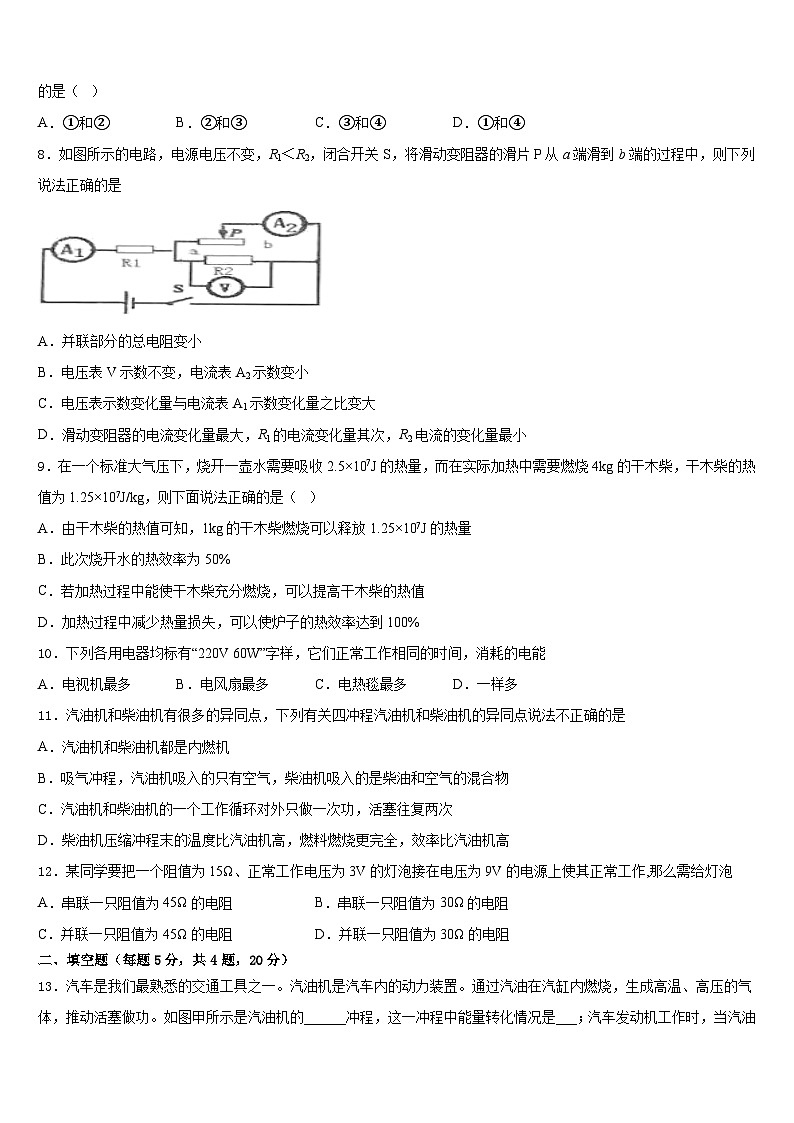

8.如图所示的电路,电源电压不变,R1<R2,闭合开关S,将滑动变阻器的滑片P从a端滑到b端的过程中,则下列说法正确的是
A.并联部分的总电阻变小
B.电压表V示数不变,电流表A2示数变小
C.电压表示数变化量与电流表A1示数变化量之比变大
D.滑动变阻器的电流变化量最大,R1的电流变化量其次,R2电流的变化量最小
9.在一个标准大气压下,烧开一壶水需要吸收2.5×107J的热量,而在实际加热中需要燃烧4kg的干木柴,干木柴的热值为1.25×107J/kg,则下面说法正确的是( )
A.由干木柴的热值可知,1kg的干木柴燃烧可以释放1.25×107J的热量
B.此次烧开水的热效率为50%
C.若加热过程中能使干木柴充分燃烧,可以提高干木柴的热值
D.加热过程中减少热量损失,可以使炉子的热效率达到100%
10.下列各用电器均标有“220V 60W”字样,它们正常工作相同的时间,消耗的电能
A.电视机最多B.电风扇最多C.电热毯最多D.一样多
11.汽油机和柴油机有很多的异同点,下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A.汽油机和柴油机都是内燃机
B.吸气冲程,汽油机吸入的只有空气,柴油机吸入的是柴油和空气的混合物
C.汽油机和柴油机的一个工作循环对外只做一次功,活塞往复两次
D.柴油机压缩冲程末的温度比汽油机高,燃料燃烧更完全,效率比汽油机高
12.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在电压为9V的电源上使其正常工作,那么需给灯泡
A.串联一只阻值为45Ω的电阻B.串联一只阻值为30Ω的电阻
C.并联一只阻值为45Ω的电阻D.并联一只阻值为30Ω的电阻
二、填空题(每题5分,共4题,20分)
13.汽车是我们最熟悉的交通工具之一。汽油机是汽车内的动力装置。通过汽油在汽缸内燃烧,生成高温、高压的气体,推动活塞做功。如图甲所示是汽油机的______冲程,这一冲程中能量转化情况是___;汽车发动机工作时,当汽油在发动机内燃烧不充分时会冒“黑烟”,同时闻到浓浓的汽油味,这是一种____现象,这时发动机的效率_____(选填“升高”、“不变”或“降低”);发动机散热器常用水做冷却剂,是因为水的______大,散热过程通过_____ 的方式增大了水箱内水的内能。
14.四冲程汽油机工作过程中,将机械能转化为内能的是_____冲程。汽车的发动机选用水做冷却剂,主要是由于水的比热容较大的缘故。发动机冷却过程是通过_____的方式来改变内能。
15.盛夏时公园里的人工湖能减弱周围地区的“热岛效应”.假设湖水吸收的热量被相同质量的沙石吸收,则沙石升高的温度_____(选填“大于”、“小于”或“等于”)湖水升高的温度.我们在岸上看到湖水中嬉戏的鲤鱼其实是光的_____所形成的鲤鱼的_____(选填“实”或“虚”)像.
16.请在下面的流程图中填入后面所列出的短语,来解释电铃(图甲)是怎样利用电磁铁工作的.短语:弹簧片恢复原状;电磁铁无磁性;电路接通;电路断开;电磁铁吸引衔铁,锤子敲击铃碗;电磁铁有磁性.
三、实验题(共12分)
17.(4分)在测额定电压为3.8V小灯泡功率的实验中,
(1)请根据图1将图2的实物电路连接完整。
(______)
(2)闭合开关,当滑动变阻器的滑片P从C端向D端移动时,电流表的示数变大,电压表的示数却变小,造成该现象的原因是_____。
(3)正确连接电路后,在实验过程中,发现小灯泡突然熄灭,电压表示数变为0,电流表示数变大,则发生故障的原因可能是__________________。
(4)故障排除后,闭合开关,移动滑动变阻器的滑片P到某处时,电压表示数如图所示,为_____V,为测小灯泡的额定功率,应将滑片P向_____(选填“C”或“D”)端移动。当小灯泡正常发光时,电流表示数0.4A,小灯泡的额定功率是_____W。
(5)利用实验测得的数据作出如图4所示的小灯泡的I-U图像,其中符合实际的是:_____。
18.(4分)实验桌上有如下器材:符合实验要求的电源一个、电流表和电压表各一只、开关、电阻箱(符号)、滑动变阻器各一个,导线若干。请设计一个实验证明:在串联电路中电流一定时,电阻消耗的电功率与该电阻的阻值成正比。
要求(1)画出实验电路图 (2)写出实验步骤 (3)画出实验数据记录表格
19.(4分)小亮看到工人利用斜面把货物推到小车上,联想到物理课上学到的知识,提出了以下两个问题:
①斜面越缓越省力,是不是机械效率高呢?
②对于同一个滑轮组,提升的物体越重,机械效率越高;对于同一个斜面,是不是所推的物体越重,机械效率越高呢?
为了解决以上问题,小亮与几个同学一起用如图所示的装置进行了多次实验探究,记录的部分实验数据如下表:
(1)表格中缺少2个数据,请补充完整(保留一位小数).
(2)在实验操作过程中,应沿斜面向上 拉动木块;实验时要使木板的倾斜角变大,应该把木板下面的木块向 移动(选填“左”或“右”).
(3)通过对比实验①②的数据,得出的结论是斜面越缓越省力,机械效率越 .
(4)通过对比实验 的数据(选填实验次数),得出的结论是对于同一斜面,机械效率与所拉物体的重力 .
四、作图题(共16分)
20.(8分)将图中家庭电路,要求开关控制灯泡。
(_____)
21.(8分)如图所示,要求滑轮组工作时绳子自由端的拉力方向向下,请画出正确的绕线方法。
(____)
五、计算题(共22分)
22.(10分)市场上有一种电热饮水机,如图是饮水机的简化电路图,S 是温控开关,是调节电阻,其阻值为176Ω,是供加热的电阻丝,当温控开关S闭合时处于加热状态,饮水机的铭牌参数如下表所示。求:
(1)不计热损失,现将质量为1.5kg,初温为20℃的水在一标准大气压下烧开需 要吸收的热量是多少?已知。。(时间计算结果保留整数)
(2)需加热多长时间?
23.(12分)当归还共享充电宝后,服务终端会自动给充电宝充电。如图是某充电宝的充电示意图及简化电路图。图是充电过程中的电压、电流与时间的图像(数轴上的标度不按比例)
(1)充电宝在前1h内消耗了7200J电能,求这段时间的平均功率。
(2)当电压低于3V时,充电宝处于预充电阶段,是第几个阶段?
(3)判断在充电过程第三阶段,充电宝的电功率变大、变小还是不变?并写出依据。
(4)充电过程充电线的阻值可认为不变,能否通过分析来比较充电线在第一、二阶段哪段时间产生热量多?若能比较,请写出你的分析过程;若不能,请写出你的判断依据.
(5)充电宝的塑料外壳质量为0.02kg,在50s内温度从20℃升高到25℃,求此过程中塑料外壳吸收了多少热量。[充电宝外壳塑料的比热容为1.74×103J/(kg·℃)]
参考答案
一、选择题(每题1分,共30题,30分)
1、B
2、B
3、C
4、D
5、D
6、D
7、B
8、D
9、B
10、D
11、B
12、B
二、填空题(每题5分,共4题,20分)
13、压缩 机械能转化为内能 扩散 降低 比热容 热传递
14、压缩 热传递
15、大于; 折射; 虚
16、闭合开关,电磁铁有电流通过,电磁铁具有了磁性,衔铁被吸引过来,使锤子打击铃碗发出声音,同时衔铁B与螺钉A分离,电路断开,电磁铁失去了磁性,锤子又被弹簧片弹回,电路闭合,不断重复,电铃便发出连续击打声了
三、实验题(共12分)
17、 电压表与滑动变阻器并联 灯泡短路 3.5 D 1.52 C
18、见解析
19、(1)0.7;71.4;(2)匀速;左;(3)小;(4)②③;无关.
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、(1)5.04×105J;(2)458s
23、 (1)2W (2)第一阶段(3)变小; 由图可知,电压U不变,而电流在变小,由P=UI可得,电功率变小(4)见解析 (5)174J
实验次数
斜面倾角
物重G/N
斜面高度
h/m
沿斜面拉力F/N
斜面长s/m
有用功
W有/J
总功
W总/J
机械效率η(%)
①
45°
1
0.7
0.9
1
0.9
77.8
②
30°
1
0.5
0.7
1
0.5
0.7
71.4
③
30°
2
0.5
1.4
1
1
1.4
