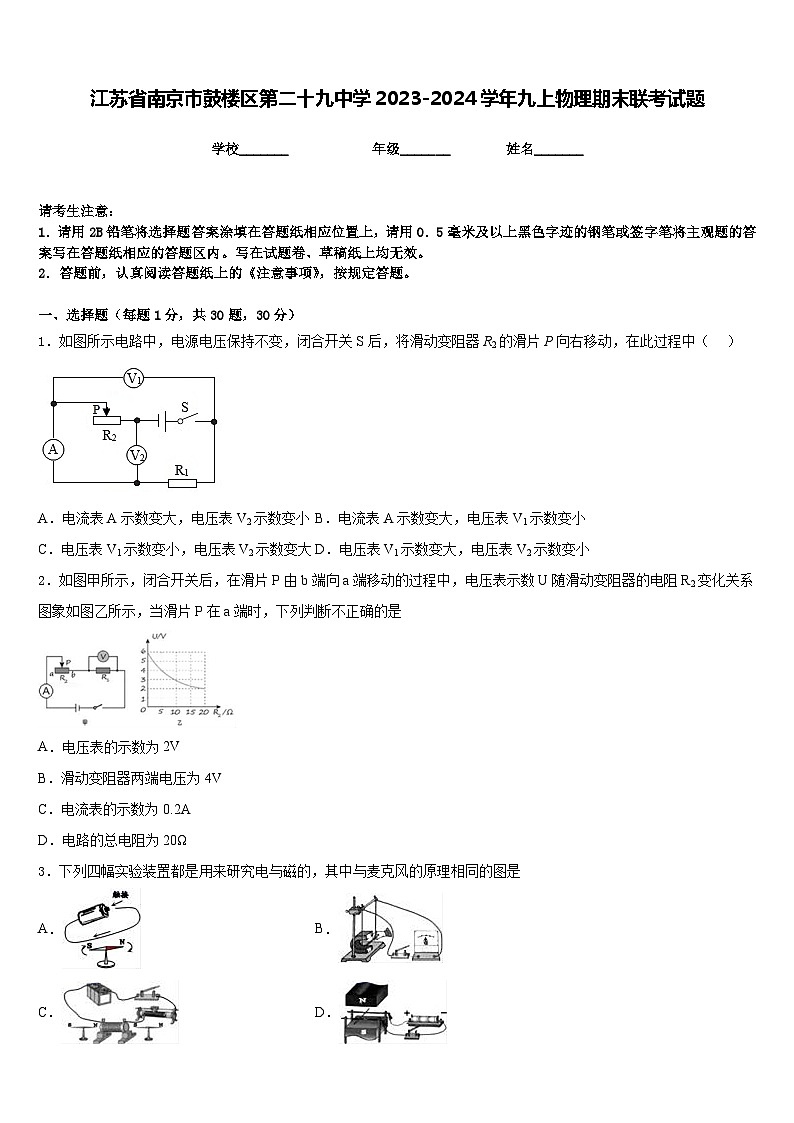

江苏省南京市鼓楼区第二十九中学2023-2024学年九上物理期末联考试题含答案

这是一份江苏省南京市鼓楼区第二十九中学2023-2024学年九上物理期末联考试题含答案，共10页。试卷主要包含了关于电流，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小
2．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
A．电压表的示数为2V
B．滑动变阻器两端电压为4V
C．电流表的示数为0.2A
D．电路的总电阻为20Ω
3．下列四幅实验装置都是用来研究电与磁的，其中与麦克风的原理相同的图是
A．B．
C．D．

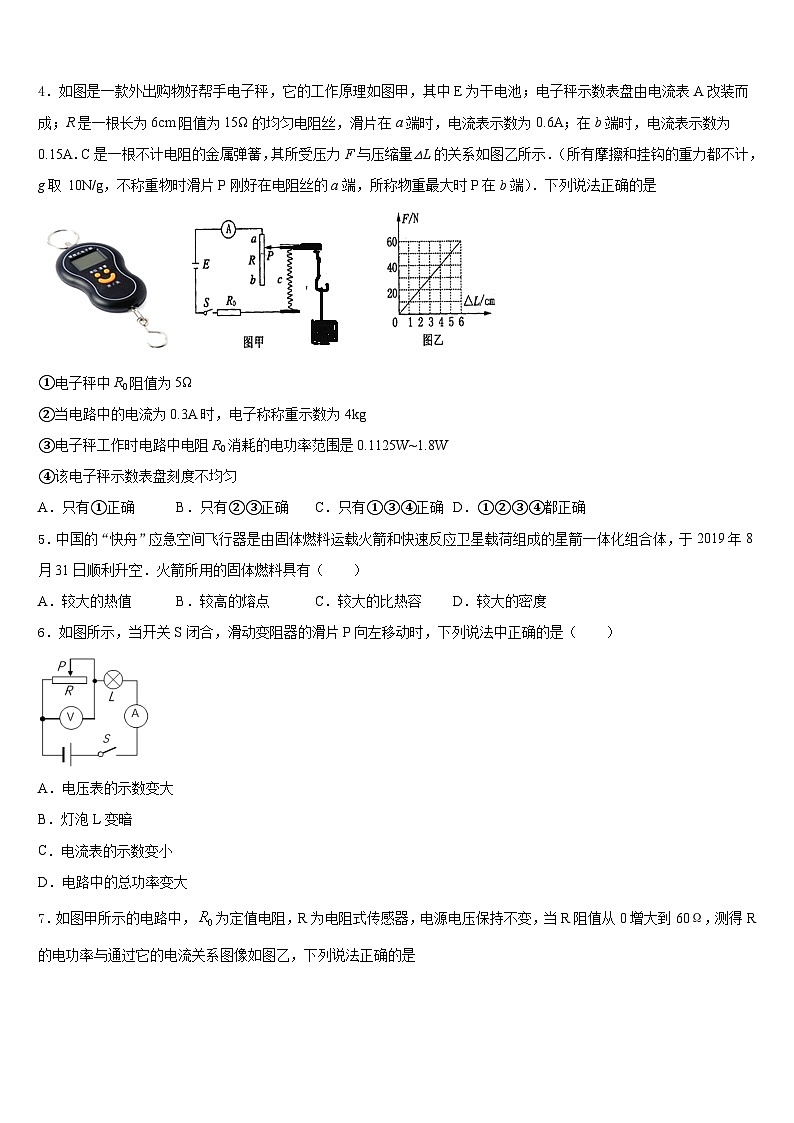

4．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取 10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是
①电子秤中R0阻值为5Ω
②当电路中的电流为0.3A时，电子称称重示数为4kg
③电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W
④该电子秤示数表盘刻度不均匀
A．只有①正确B．只有②③正确C．只有①③④正确D．①②③④都正确
5．中国的“快舟”应急空间飞行器是由固体燃料运载火箭和快速反应卫星载荷组成的星箭一体化组合体，于2019年8月31日顺利升空．火箭所用的固体燃料具有（ ）
A．较大的热值B．较高的熔点C．较大的比热容D．较大的密度
6．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
A．电压表的示数变大
B．灯泡L变暗
C．电流表的示数变小
D．电路中的总功率变大

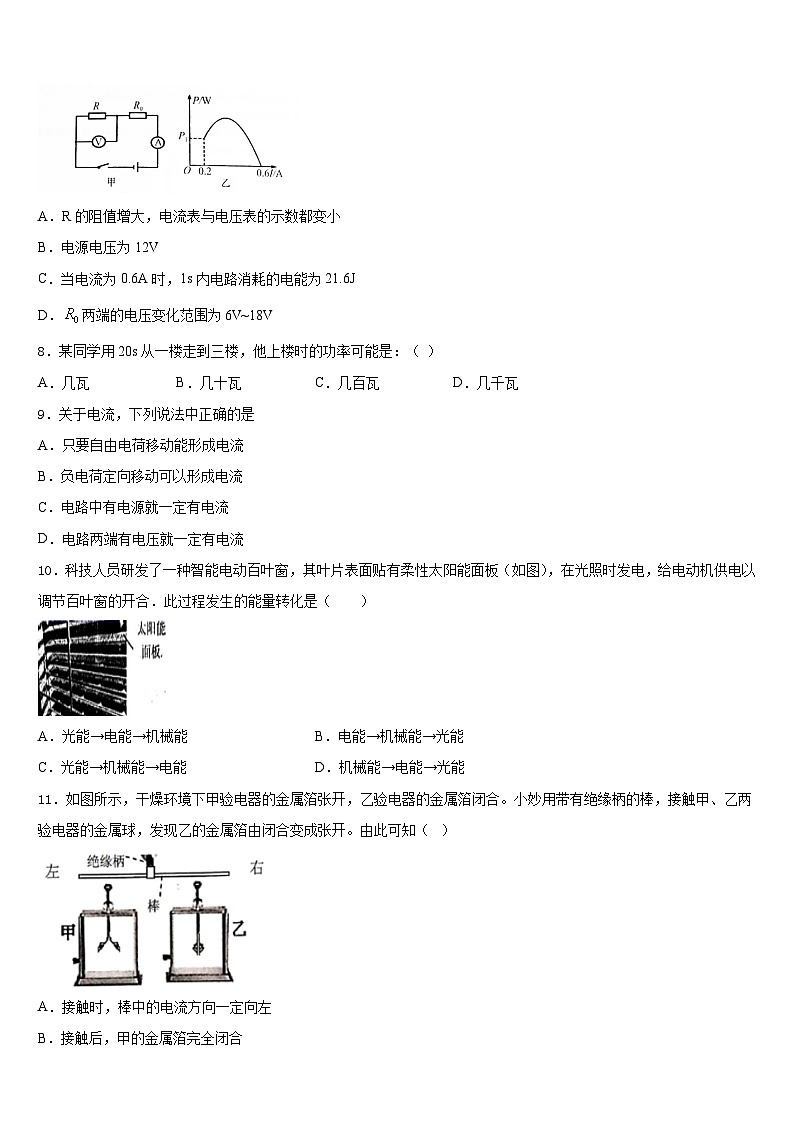

7．如图甲所示的电路中，为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是
A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．两端的电压变化范围为6V~18V
8．某同学用20s从一楼走到三楼，他上楼时的功率可能是：（ ）
A．几瓦B．几十瓦C．几百瓦D．几千瓦
9．关于电流，下列说法中正确的是
A．只要自由电荷移动能形成电流
B．负电荷定向移动可以形成电流
C．电路中有电源就一定有电流
D．电路两端有电压就一定有电流
10．科技人员研发了一种智能电动百叶窗，其叶片表面贴有柔性太阳能面板（如图），在光照时发电，给电动机供电以调节百叶窗的开合．此过程发生的能量转化是（ ）
A．光能→电能→机械能B．电能→机械能→光能
C．光能→机械能→电能D．机械能→电能→光能
11．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
12．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的
A．开关B．导线C．电源D．发声器
二、填空题（每题5分，共4题，20分）
13．如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风：若只闭合开关S1，电吹风吹出的是_____风。
14．一只标有“8V 4W”小灯泡，现将该小灯曾在12V的电源上，为使其正常发光，应串联一个____Ω的电阻。若将标有“8V 4W”甲灯泡和标有“4V 4W”乙灯泡串联接在某一电源上，则为了电路安全，电源电压最高为_____V，甲、乙灯泡两端电压之比为_______。（忽略温度对灯丝电阻的影响）
15．如图所示，若电源电压为12V，闭合开关S后，电压表的示数为8V，则UL1=________V，若S断开，电压表的示数为________V．
16．如图所示各器材，电阻箱的示数为_____________Ω，电能表此时的读数是____________kW·h，秒表的读数为_____________ s，电流表示数为___________A，电压表示数为_______V。 要测量一盏家里客厅中电流约0.5A的白炽灯电功率，可选图中的器材____________和_____________。
三、实验题（共12分）
17．（4分）测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）用笔画线代替导线，连接完整如图a所示的实物电路；________
（2）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_______________________（写出一种即可）；
（3）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，要获得小灯泡额定功率的数据，滑片P应向_______（选填“A”或“B”）移动；
（4）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是______Ω，额定功率是________W；
（5）小明完成上述实验后，小红发现电流表已坏，她利用剩余器材和老师又给的两个开关S1、S2及定值电阻R0和导线，也完成了对小灯泡额定功率的测量。请你在图d的虚线框内画出小红完成实验设计的电路图。 ________
18．（4分）物理实验复习时，小美和小丽再探有关杠杆平衡的问题
（1）小美先将杠杆调节至水平位置平衡，在左右两侧各挂如图甲所示的钩码后，杠杆的___端下降．要使杠杆重新在水平位置平衡，如果不改变钩码总数和悬挂点位置，只需将____即可．
（2）小丽还想探究当动力和阻力在杠杆同侧时杠杆的平衡情况，于是她将杠杆左侧的所有钩码拿掉，结果杠杆转至竖直位置，如图乙所示．小丽在A点施加一个始终水平向右的拉力F，却发现无论用多大的力都不能将杠杆拉至水平位置平衡．你认为原因是______．
（3）他们认为（2）问中拉力是做功的．如果水平向右的拉力F大小不变，OA长L，将杠杆从竖直位置拉着转过30°的过程中，拉力F做功为___．
19．（4分）在探究物质的吸热本领实验中，小罗将质量相同的甲、乙两种液体分别装入两个完全相同的烧杯中，分别用两个完全相同的酒精灯同时加热，用两支相同的温度计分别测量烧杯内液体的温度，液体温度随时间变化关系如图所示。
(1)实验中，记录加热时间的意义是_____________________。
(2)加热到相同的温度，_________（选填“甲”或“乙”）吸收的热量多；
(3)分析图象，若甲、乙两种液体中，一种液体是水，另一种液体的比热容是________________J/（kg·℃） [c水= 4.2×103 J/ （kg·℃）]。
四、作图题（共16分）
20．（8分）如图所示，是家庭电路的部分电路元件，请按照安全用电的原则，将其正确连入电路。
（____）
21．（8分）将如图中带开关的电灯、带保险丝的插座正确接入家庭电路。
（______）
五、计算题（共22分）
22．（10分）如图甲所示的电路，为阻值随光照强度变化的光敏电阻，电源电压保持不变，小灯泡L标有“2.5V 0.3 A”字样，定值电阻，电流表的量程为0~0.6A，电压表的量程为0~3V。求：
（1）小灯泡的额定功率是多少？
（2）只闭合S、S2和S3，的阻值为15Ω时，电流表示数为0.45 A，则电源电压是多少？
（3）小灯泡L的变化情况如图乙所示。若只闭合开关S、S1，改变照射在光敏电阻的光照强度，在保证各元件安全的情况下，光敏电阻允许的取值范围是多少？
23．（12分）2019年11月1日，华为最新上市了新一代旗舰机mate 30 pr 5G。它的多项“黑科技”吸引了全球科技圈的注意，其中一个亮点就是“华为超级快充技术”，部分具体参数参见如表。
（1）华为mate 30 pr 5G手机电池充满一次电，储存的电能为多少？
（2）利用超级快充技术，不考虑充电时的电能损耗，把这款电池从电量为0%充到100%，需要的时间是多少？
（3）若充电的数据线的阻值为0.1Ω，请求出充电这段时间内数据线产生的热量。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、C
5、A
6、D
7、D
8、C
9、B
10、A
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、热 冷
14、8 10 4:1
15、812
16、1258 231.0 337.0 0.3 2.4 电能表 秒表
三、实验题（共12分）
17、 灯炮处开路 B 10 0.5
18、左 取下左侧两个钩码挂到右侧钩码的下方 水平位置时动力臂为零杠杆无法平衡 1/2FL
19、比较吸收热量的多少 乙 2.1×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.75 W；（2）4.5V；（3）6.670~15
23、（1）1.62×105（2）4050（3）6480
型号
mate 30 pr
屏幕尺寸
6.53英寸
电池容量
4500毫安时
超级快充功率
40瓦特
充电电压
10伏特
