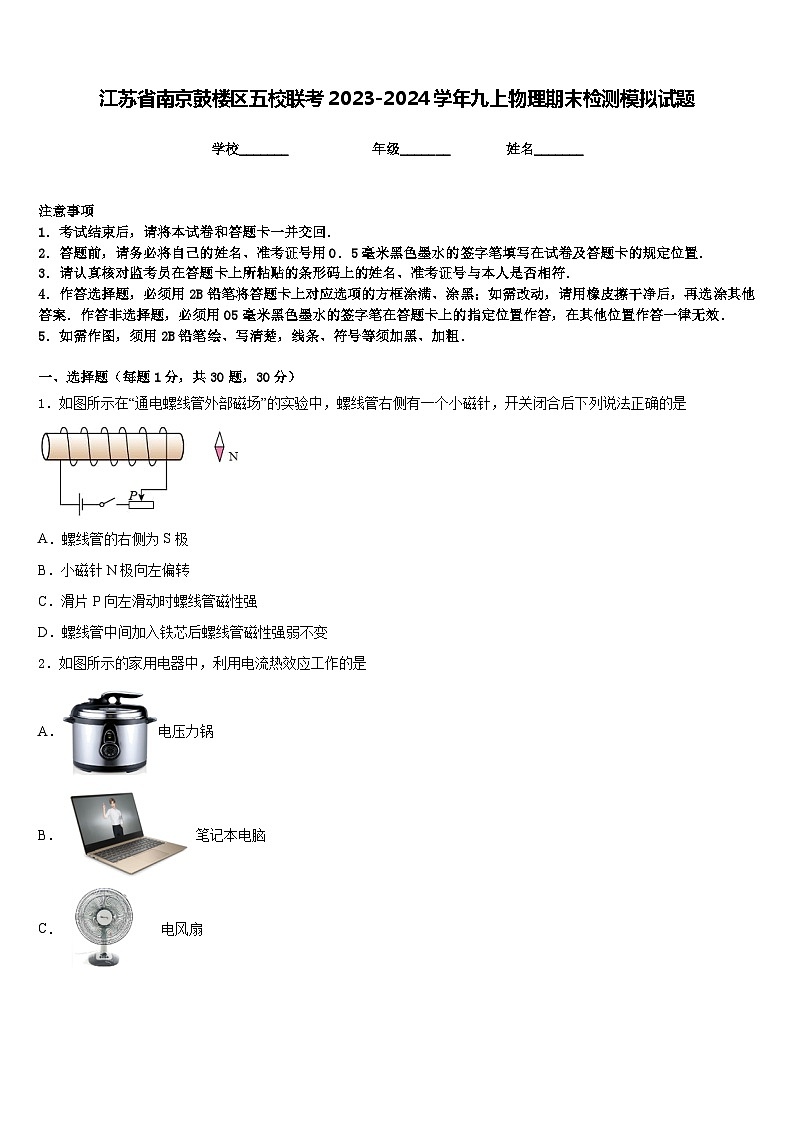

江苏省南京鼓楼区五校联考2023-2024学年九上物理期末检测模拟试题含答案

这是一份江苏省南京鼓楼区五校联考2023-2024学年九上物理期末检测模拟试题含答案，共9页。试卷主要包含了如图是滑动变阻器的四种接线方法等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示在“通电螺线管外部磁场”的实验中，螺线管右侧有一个小磁针，开关闭合后下列说法正确的是
A．螺线管的右侧为S极
B．小磁针N极向左偏转
C．滑片P向左滑动时螺线管磁性强
D．螺线管中间加入铁芯后螺线管磁性强弱不变
2．如图所示的家用电器中，利用电流热效应工作的是
A．电压力锅
B． 笔记本电脑
C．电风扇

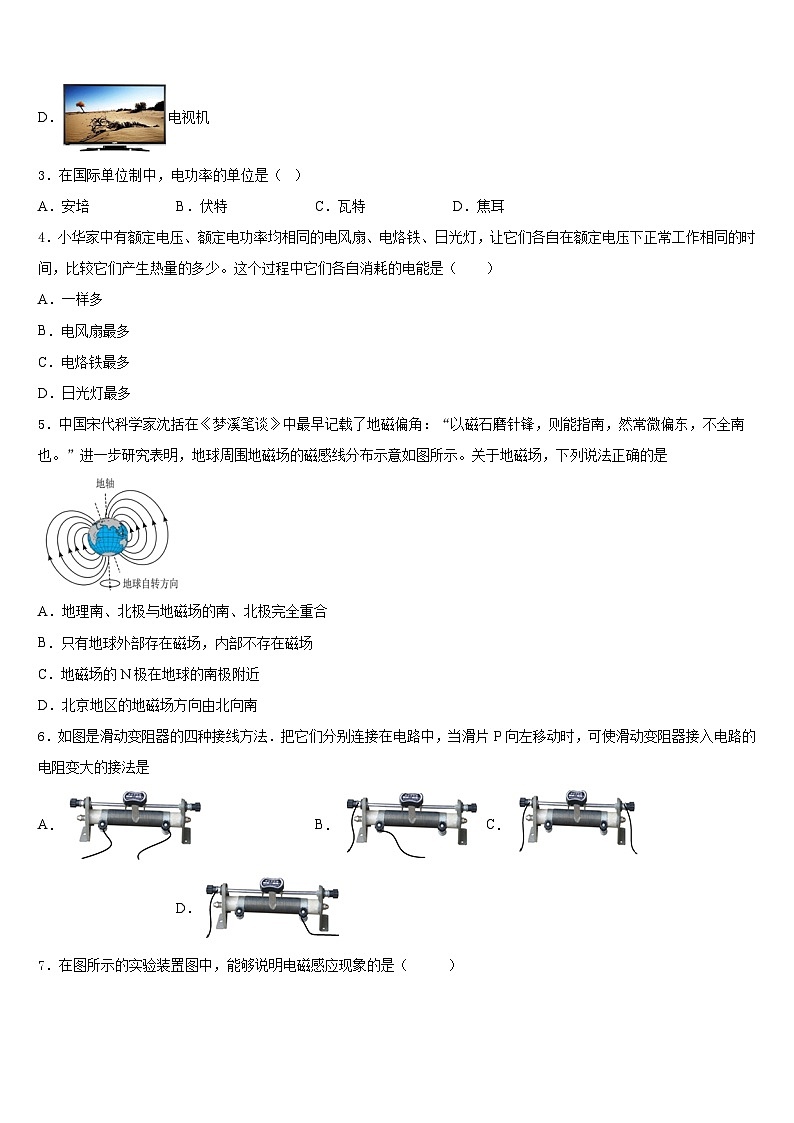

D．电视机
3．在国际单位制中，电功率的单位是（ ）
A．安培B．伏特C．瓦特D．焦耳
4．小华家中有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，让它们各自在额定电压下正常工作相同的时间，比较它们产生热量的多少。这个过程中它们各自消耗的电能是（ ）
A．一样多
B．电风扇最多
C．电烙铁最多
D．日光灯最多
5．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是
A．地理南、北极与地磁场的南、北极完全重合
B．只有地球外部存在磁场，内部不存在磁场
C．地磁场的N极在地球的南极附近
D．北京地区的地磁场方向由北向南
6．如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是
A．B．C．D．

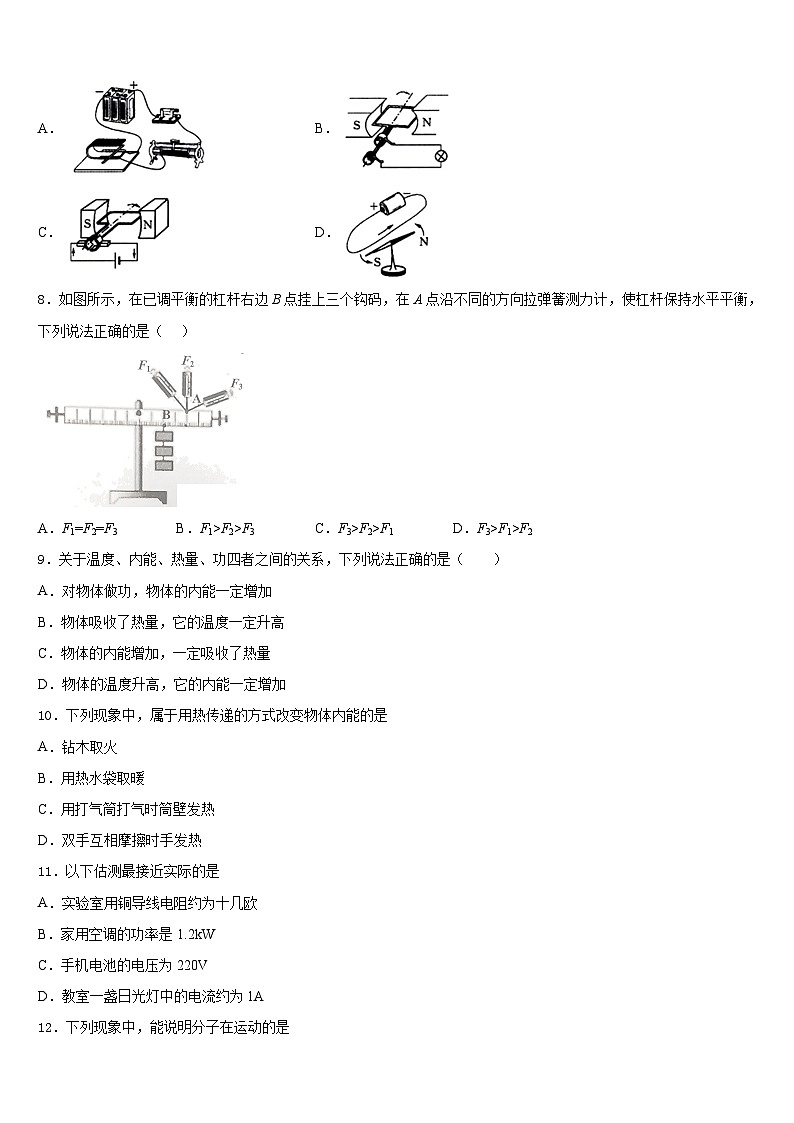

7．在图所示的实验装置图中，能够说明电磁感应现象的是（ ）
A．B．
C．D．
8．如图所示，在已调平衡的杠杆右边B点挂上三个钩码，在A点沿不同的方向拉弹簧测力计，使杠杆保持水平平衡，下列说法正确的是（ ）
A．F1=F2=F3B．F1>F2>F3C．F3>F2>F1D．F3>F1>F2
9．关于温度、内能、热量、功四者之间的关系，下列说法正确的是（ ）
A．对物体做功，物体的内能一定增加
B．物体吸收了热量，它的温度一定升高
C．物体的内能增加，一定吸收了热量
D．物体的温度升高，它的内能一定增加
10．下列现象中，属于用热传递的方式改变物体内能的是
A．钻木取火
B．用热水袋取暖
C．用打气筒打气时筒壁发热
D．双手互相摩擦时手发热
11．以下估测最接近实际的是
A．实验室用铜导线电阻约为十几欧
B．家用空调的功率是1.2kW
C．手机电池的电压为220V
D．教室一盏日光灯中的电流约为1A
12．下列现象中，能说明分子在运动的是
A．扫地时，灰尘满屋B．煮饭时，米粒翻滚
C．炒菜时，满屋飘香D．洒水时，水雾飞舞
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，电源电压保持 9 V 不变，闭合开关 S， 向左移动滑动变阻器的滑片 P 时，电流表的示数将_____； 若移动过程中，电流表的示数变化范围为 0.5 A～0.8 A 时， 电压表的示数变化了 3 V，则滑动变阻器的 R1 的阻值变化范围是_____Ω。
14．现有两电热水壶分别是甲“220V﹣1500W”、乙“220V﹣1000W”，甲壶中装有2kg的水，乙壶中装有1kg的水（水的初温相同），当同时给它们通电正常工作时，_____壶（选填“甲”或“乙”）电流做功快；要想把水烧开，_____壶（选填“甲”或“乙”）电流做功多；_____壶（选填“甲”或“乙”）把水烧开需要的时间少．
15．家庭中的电灯、电视机等用电器大多是______联在电路中的；为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要______；家用电器在一段时间内消耗的电能用______来测量．
16．如图甲所示的电路中，当开关闭合后，电压表V1、V的示数分别如图乙中的两只电压表所示，则小灯泡L1、L2两端的电压分别是_______V、______V，此时小灯泡L1、L2的阻值之比是__________。
三、实验题（共12分）
17．（4分）亲爱的同学们，请你完成以下问题。
（1）如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指地理位置的北方，则针尖是简易指南针的_____________ 极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的_____________方；
（2）如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____________ 现象，生活中的_____________（选填“电动机”或“发电机”）就应用了此原理。如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____________（选填“改变”或“不改变”）；
（3）如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光电阻上，光敏电阻的阻值_____________，电路中的电流增大，电磁铁的磁性_____________，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则_____________是除尘器。
18．（4分）如图甲所示，某同学在两只相同的烧杯里装入质量相等的水和食用油，比较它们吸热的情况。
(1)为了便于比较，实验中要求在两烧杯中放入____________的电加热器，并且要使电加热器的发热体__________于液体中。
(2)实验结果表明：不同物质，在___________、___________时，吸收的热量不同。
(3)图乙是该同学根据实验数据绘制的图象，则物质a的比热容是__________J/(kg•℃)\
19．（4分）小明探究“电流跟电阻的关系”的实验电路如图所示。他在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
（1）用笔画线代替导线，将实物图补充完整。（要求滑片P向左移动时电流表示数变大）
（_______）
（2）在连接电路的过程中，开关应处于_______状态。闭合开关前，应将滑动变阻器滑片滑到最_______端（选填“左”或“右”）．滑动变阻器在此实验中的主要作用是_______。
（3）在电路连接好后，闭合开关，发现电压表无示数，电流表有示数，且电路中只有一处故障，则故障原因可能是_______。
（4）故障排除后，小明将10Ω的定值电阻换成20Ω的定值电阻后，同时应将滑动变阻器的滑片P向_______端（选填“A”或“B”）移动，使电压表示数为2V 时，再读出电流表示数。
（5）当小明改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（________）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
四、作图题（共16分）
20．（8分）如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极．
21．（8分）在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
（______）
五、计算题（共22分）
22．（10分）如图甲所示是一台全自动干手器，其原理如图乙所示，k1是红外感应开关，k2是温控开 关。某宾馆一台这样的干手器只能吹冷风不能吹热风，经检查，原来是机内的电热丝烧坏了， 电工想用一根与原阻值相同的电热丝来替换，为此他查看了干手器的铭牌（如表），然后在 220 V电路中关闭其它用电器，只让干手器吹冷风，观测到标有“3000r/kW·h”的电能表的转盘在2min内转了20转。求；
（1）电吹风机吹冷风时的功率。
（2）电工应选配的电热丝的阻值。
（3）当电路的实际电压为200V时，电热丝121s内产生的热量（电热丝电阻不变）。
23．（12分）如图,使用杠杆提升重物,拉力F竖直向下,重物匀速缓慢上升,相关数据如下表:求
（1）拉力所做的功
（2）拉力做功的功率
（3）此过程中,该杠杆的机械效率
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、C
4、A
5、C
6、D
7、B
8、D
9、D
10、B
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、变大 1.25Ω～8
14、甲 甲 乙
15、并 接地 电能表
16、2 4.5 4：9
三、实验题（共12分）
17、北 北 电磁感应 发电机 不改变 变小 增强 b
18、规格相同 浸没 质量相等 升高的温度相同 2.1×103
19、 断开 右 控制电阻两端电压一定 R短路 B C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）200W（2）48.4Ω（3）
23、（1）100J（2）200W（3）80%
实验次数
电阻R/Ω
电流I/A
1
10
0.2
2
20
0.1
3
50
型号
SHZ2010-624
额定功率
热风时：1200 W
额定电压
220 V
物重G/N
拉力F/N
时间t/s
A端上升的竖直距离h/m
B端下降的竖直距离s/m
200
500
0.5
0.4
0.2
