人教版九年级全册第4节 电动机精品习题
展开
这是一份人教版九年级全册第4节 电动机精品习题，文件包含分层练习人教版初中物理九年级全册204电动机原卷版docx、分层练习人教版初中物理九年级全册204电动机解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

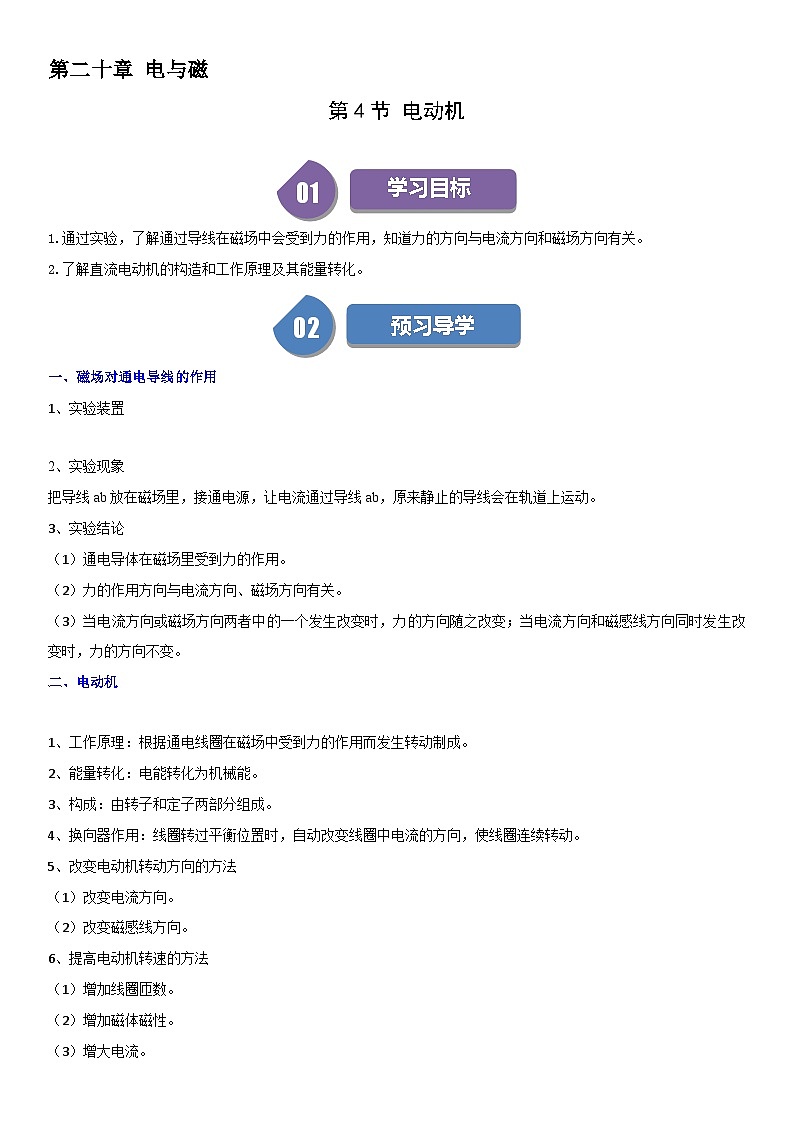

学习目标
1.通过实验，了解通过导线在磁场中会受到力的作用，知道力的方向与电流方向和磁场方向有关。
2.了解直流电动机的构造和工作原理及其能量转化。
02
预习导学
一、磁场对通电导线的作用
1、实验装置
实验现象
把导线ab放在磁场里，接通电源，让电流通过导线ab，原来静止的导线会在轨道上运动。
实验结论
通电导体在磁场里受到力的作用。
（2）力的作用方向与电流方向、磁场方向有关。
（3）当电流方向或磁场方向两者中的一个发生改变时，力的方向随之改变；当电流方向和磁感线方向同时发生改变时，力的方向不变。
二、电动机
1、工作原理：根据通电线圈在磁场中受到力的作用而发生转动制成。
2、能量转化：电能转化为机械能。
3、构成：由转子和定子两部分组成。
4、换向器作用：线圈转过平衡位置时，自动改变线圈中电流的方向，使线圈连续转动。
5、改变电动机转动方向的方法
（1）改变电流方向。
（2）改变磁感线方向。
6、提高电动机转速的方法
（1）增加线圈匝数。
（2）增加磁体磁性。
（3）增大电流。

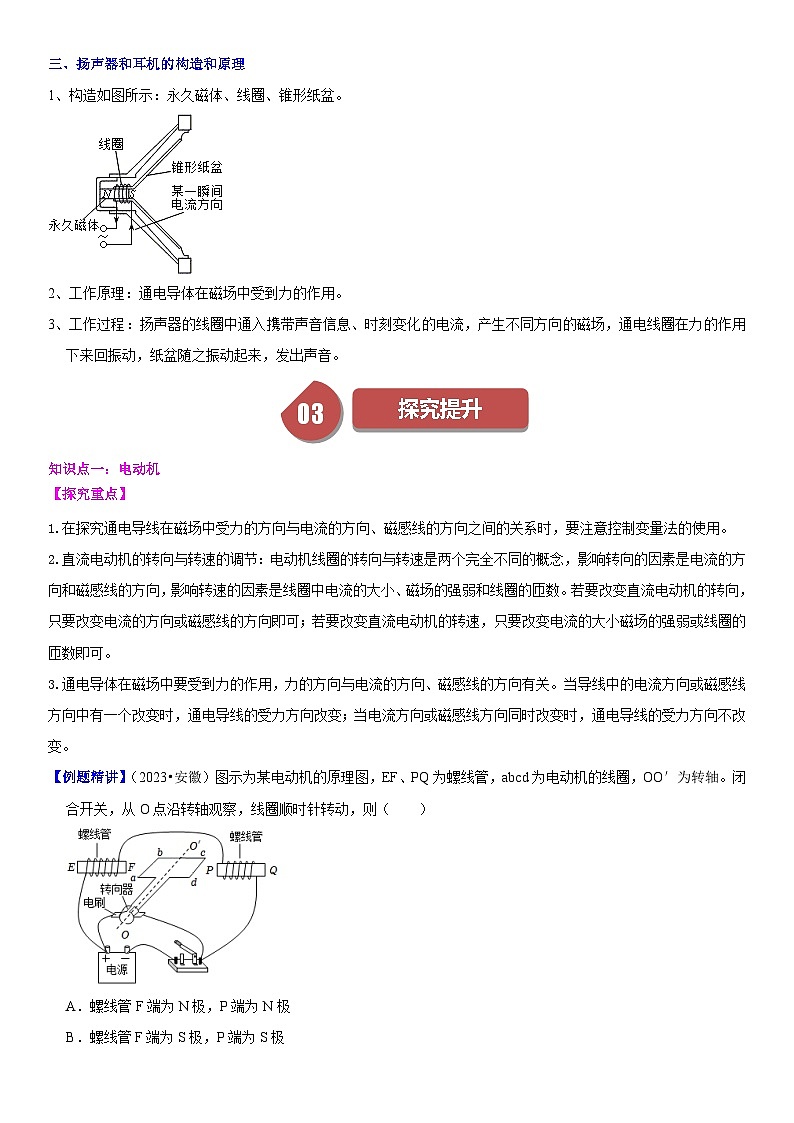

三、扬声器和耳机的构造和原理
1、构造如图所示：永久磁体、线圈、锥形纸盆。
2、工作原理：通电导体在磁场中受到力的作用。
3、工作过程：扬声器的线圈中通入携带声音信息、时刻变化的电流，产生不同方向的磁场，通电线圈在力的作用下来回振动，纸盆随之振动起来，发出声音。
03
探究提升
知识点一：电动机
【探究重点】
1.在探究通电导线在磁场中受力的方向与电流的方向、磁感线的方向之间的关系时，要注意控制变量法的使用。
2.直流电动机的转向与转速的调节：电动机线圈的转向与转速是两个完全不同的概念，影响转向的因素是电流的方向和磁感线的方向，影响转速的因素是线圈中电流的大小、磁场的强弱和线圈的匝数。若要改变直流电动机的转向，只要改变电流的方向或磁感线的方向即可；若要改变直流电动机的转速，只要改变电流的大小磁场的强弱或线圈的匝数即可。
3.通电导体在磁场中要受到力的作用，力的方向与电流的方向、磁感线的方向有关。当导线中的电流方向或磁感线方向中有一个改变时，通电导线的受力方向改变；当电流方向或磁感线方向同时改变时，通电导线的受力方向不改变。

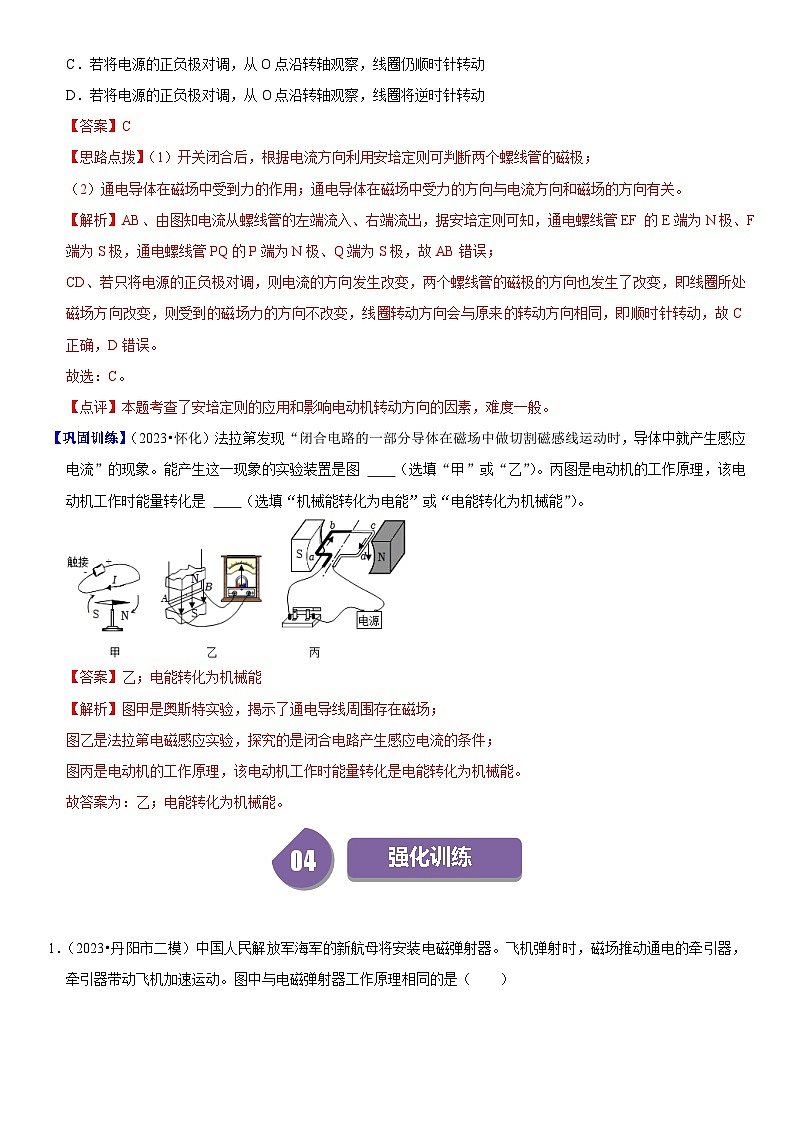

【例题精讲】（2023•安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO′为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极，P端为S极
C．若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
【答案】C
【思路点拨】（1）开关闭合后，根据电流方向利用安培定则可判断两个螺线管的磁极；
（2）通电导体在磁场中受到力的作用；通电导体在磁场中受力的方向与电流方向和磁场的方向有关。
【解析】AB、由图知电流从螺线管的左端流入、右端流出，据安培定则可知，通电螺线管EF 的E端为N极、F端为S极，通电螺线管PQ的P端为N极、Q端为S极，故AB错误；
CD、若只将电源的正负极对调，则电流的方向发生改变，两个螺线管的磁极的方向也发生了改变，即线圈所处磁场方向改变，则受到的磁场力的方向不改变，线圈转动方向会与原来的转动方向相同，即顺时针转动，故C正确，D错误。
故选：C。
【点评】本题考查了安培定则的应用和影响电动机转动方向的因素，难度一般。

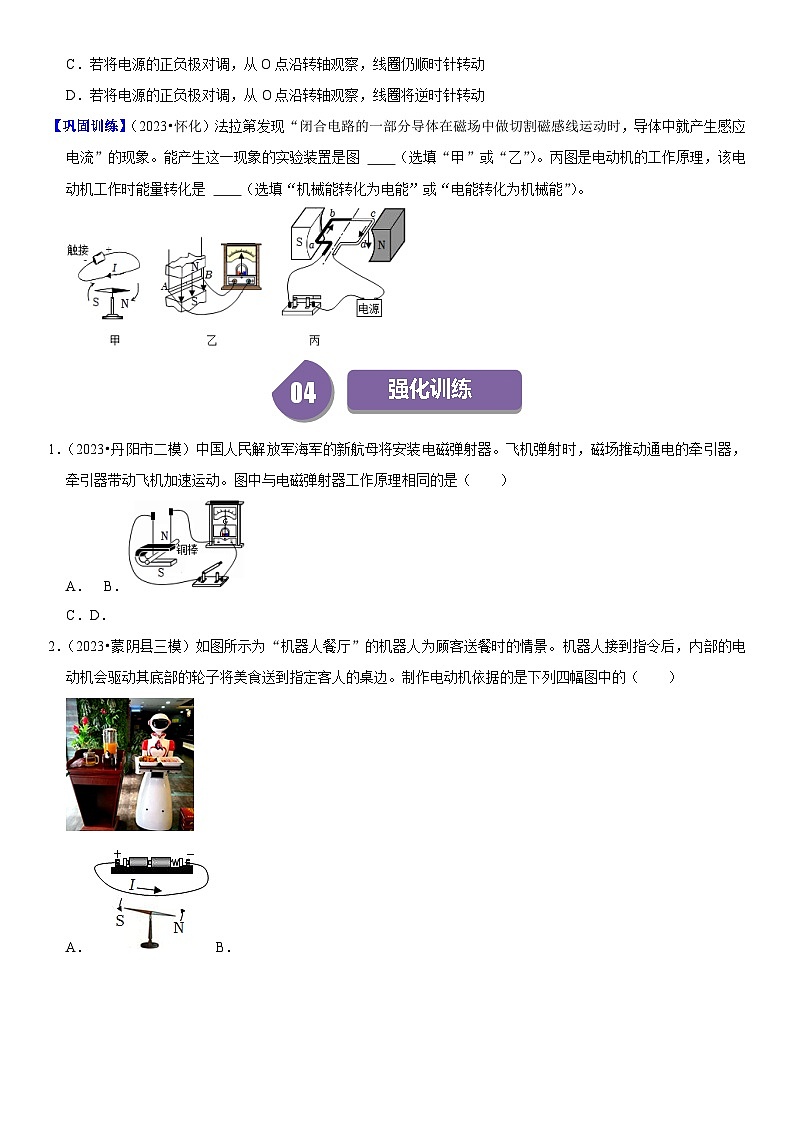

【巩固训练】（2023•怀化）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象。能产生这一现象的实验装置是图 （选填“甲”或“乙”）。丙图是电动机的工作原理，该电动机工作时能量转化是 （选填“机械能转化为电能”或“电能转化为机械能”）。
【答案】乙；电能转化为机械能
【解析】图甲是奥斯特实验，揭示了通电导线周围存在磁场；
图乙是法拉第电磁感应实验，探究的是闭合电路产生感应电流的条件；
图丙是电动机的工作原理，该电动机工作时能量转化是电能转化为机械能。
故答案为：乙；电能转化为机械能。
0401
强化训练
1．（2023•丹阳市二模）中国人民解放军海军的新航母将安装电磁弹射器。飞机弹射时，磁场推动通电的牵引器，牵引器带动飞机加速运动。图中与电磁弹射器工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞；由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同。
A、图中是探究电流磁效应的实验，故A错误；
B、图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故B错误；
C、图中是探究影响电磁铁磁性强弱的因素的实验，是电流的磁效应，故C错误；
D、图中有电源，通电导体在磁场中会受力而运动，是电动机的原理图，故D正确。
故选：D。
2．（2023•蒙阴县三模）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（ ）
A．B．
C．D．
【答案】C
【解析】制作电动机依据是通电导体在磁场中受力运动；
A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；
B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；
C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；
D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。
故选：C。
3．（2023•孝义市三模）同学们在制作“让线圈转动起来”的活动中，将表面有金属镀层的磁铁吸在干电池的负极，将一根硬铜线折成线框搭在干电池的正极和磁铁上，如图所示。线框就会以干电池为轴转动起来（ ）
A．线框转动是因为电磁感应现象
B．改变电流方向，线框的转动方向不会改变
C．改变磁场方向，线框的转动方向不会改变
D．通电后的线框周围存在磁场
【答案】D
【解析】A．线框转动是因为通电导体在磁场中受力而转动的，故A错误；
BC．通电导体在磁场中的受力方向与电流方向、磁场的方向有关，改变电流方向，线框的转动方不会改变；改变磁场方向，线框的转动方向也会改变，故BC错误；
D．通电导体周围存在磁场，通电后的线框周围也存在磁场，故D正确。
故选：D。
4．（2023•蒙城县三模）如图为直流电动机的工作原理图。线圈abcd处于磁场中，A和B是电刷，它们分别跟换向器E和F接触，闭合电路，线圈abcd顺时针转动。下列说法正确的是（ ）
A．线圈abcd转动的工作原理是电磁感应
B．线圈由图示位置转过180°时，ab边受力方向不变
C．线圈转动过程中也会产生感应电流
D．线圈转动过程中将电能全部转化为机械能
【答案】C
【解析】A、线圈abcd转动的工作原理是通电导体在磁场中受磁力的作用，故A错误；
B、线圈由图示位置转过180°时，ab转到右侧，dc转到左侧，线圈中电流通过换向器发生方向改变，ab边受力方向改变，故B错误；
C、线圈转动过程中做切割磁感线运动，也会产生感应电流，故C正确；
D、线圈转动过程中将大部分电能转化为机械能，一少部分转化为内能，故D错误。
故选：C。
5．（2023•罗庄区二模）电动自行因其方便、快捷深受人们的喜爱，其心部件是电动机。如图中与电动机的工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
A、奥斯特实验说明通电导体的周围存在磁场，故A不符合题意；
B、该装置是探究电磁感应的，是发电机的原理，故B不符合题意；
C、该装置可以探究电磁铁的磁性强弱与线圈匝数的关系，故C不符合题意；
D、该装置可以探究通电导体在磁场中受到力的作用，与电动机原理相同，故D符合题意。
故选：D。
6．（2023•滨州三模）如图甲所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图乙中与电动平衡车驱动前行过程原理相同的选项是（ ）
A．AB．BC．CD．D
【答案】C
【解析】电动平衡车中的电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
A、该图是探究电磁感应的实验装置，说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，故A不符合题意；
B、奥斯特实验说明通电导体的周围存在磁场，电磁铁就是利用该原理制成的，故B不符合题意；
C、该图说明通电导体在磁场中要受到力的作用，电动机是利用该原理制成的，故C符合题意；
D、该图说明电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故D不符合题意。
故选：C。
7．（2023•大石桥市三模）我国的航母将安装自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）
A．B．
C．D．
【答案】A
【解析】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同。
A、图中有电源，通电导体或线圈在磁场中会受力而运动，是电动机的原理图，故A正确；
B、图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故B错误；
C、图中的实验是探究影响电磁铁磁性大小的因素的实验，是电流的磁效应，故C错误；
D、图中是探究电流的磁效应的实验，故D错误；
故选：A。
8．（2023•台前县三模）如图所示是教师在课堂上经常使用的扩音器，从外部看它由话筒和音箱两大部件构成。选项中和音箱工作原理相同的是（ ）
A．B．
C．D．
【答案】B
【解析】音箱（扬声器）是利用通电导体在磁场中受到力的作用。
A、奥斯特实验说明通电导体的周围存在磁场，故A不符合题意；
B、该装置说明通电导体在磁场中会受到力的作用，与音箱的原理相同，故B符合题意；
C、该装置可以探究电磁铁的磁性强弱与电流大小的关系，故C不符合题意；
D、该装置是探究电磁感应现象的，发电机是利用该原理制成的，故D不符合题意。
故选：B。
9．（2023•嘉峪关校级二模）如图所示，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】A、图中线圈在磁场中切割磁感线产生感应电流，是电磁感应的工作原理，故A不符合题意；
B、图中导体水平运动切割磁感线，导体中产生感应电流，这是电磁感应现象；它是发电机的原理，不是电动机的原理，故B不合题意；
C、图中电通电线圈在磁场中受力而转动，是电动机的原理，故C合题意；
D、图中通电直导线周围存在磁场，会使小磁针偏转，是电流的磁效应，不是电动机的原理，故D不合题意。
故选：C。
10．（2023•花山区校级一模）如图所示是公交车自动爆玻器，它利用电磁线圈在通电时产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，达到击碎玻璃的目的。下列选项中与自动爆玻器的原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】A、说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是电磁感应现象，机械能转化为电能，故A错误；
B、说明通电导体周围存在磁场，是电流的磁效应，故B错误；
C、当处于磁场中的部分导体中有电流通过时，通电导线AB在磁场中受力的作用而运动，是电能转化为机械能，与自动爆玻器工作原理相同，故C正确；
D、电磁铁是利用电流的磁效应，故D错误。
故选：C。
11．（2023•德惠市一模）新能源汽车已成为汽车工业发展趋势，图中可说明其核心部件电动机工作原理的是（ ）
A．B．
C．D．
【答案】D
【解析】A、图为奥斯特实验装置图，说明通电导线周围存在磁场，故A错误；
B、图为探究磁场对电流的作用实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故B错误；
C、图为探究电磁铁磁性强弱与电流大小的关系图，说明线圈匝数一定时，电流越大，电磁铁磁性越强，故C错误；
D、闭合开关，导体在磁场中受力运动，是电动机的原理图，故D正确。
故选：D。
12．（2023•西城区一模）如图所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放一块强磁铁，给线圈通电并轻推一下，线圈就会不停转动。关于这一现象，下列说法正确的是（ ）
A．这是一 台小发电机
B．这是电磁感应现象
C．这是机械能转化为电能的过程
D．这是通电线圈在磁场中受到力的作用
【答案】D
【解析】ABD、如图装置中有电源，通电时通电线圈在磁场中受力转动，因此这是一台电动机，原理是通电线圈在磁场中受到力的作用，故AB错误，D正确；
C、电动机工作时，消耗电能，得到机械能，是电能转化为机械能的过程，故C错误。
故选：D。
13．（2023•单县三模）如图，2023年3月20日，全球首款双座水上电动飞机正式交付使用，其核心装置是电动机。下列装置中与电动机原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】A．图中是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A不符合题意；
B．图中有电源，通电后有磁性，是电流的磁效应，故B不符合题意；
C．图是电磁感应的实验图，属于发电机的原理，故C不符合题意；
D．电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故D符合题意。
故选：D。
14．（2023•汕头二模）新冠肺炎疫情期间，我省广大师生响应教育部“停课不停学”的号召，开展了网络教学活动。教学中老师使用的小音箱在通电后，音箱的鼓膜就会来回振动发出声音。下列与老师使用的小音箱工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】教学中老师使用的小音箱在通电后，音箱的纸盆就会来回振动发出声音，小音箱的工作原理是利用通电导体在磁场中受到力的作用。
A、该图说明通电导体的周围存在磁场，故A不符合题意；
B、该图中的电磁铁利用电流的磁效应工作的，故B不符合题意；
C、该图是发电机的工作原理，是利用电磁感应来工作的，故C不符合题意；
D、该图说明通电导体在磁场中受到力的作用，和小音箱的原理相同，故D符合题意。
故选：D。
1．（2023•四川）为实现“碳达峰、碳中和”目标，我国大力支持新能源汽车产业发展，新能源汽车主要由电动机提供动力。下列实验中，与电动机原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】电动机是利用通电导体在磁场中受力运动的原理制成的。
A、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，是发电机的原理图，与电动机的原理不同，故A不合题意；
B、图中是奥斯特实验，证明了电流周围可以产生磁场，是电流的磁效应，与电动机的原理不同，故B不合题意；
C、图中有电源，通电导体在磁场中受力会发生运动，是电动机的原理，故C符合题意；
D、图中是探究电磁铁磁性强弱与线圈匝数关系的实验，是利用电流的磁效应工作的，与电动机的原理不同，故D不合题意。
故选：C。
2．（2023•菏泽）下列用电器中，利用“通电导体在磁场中受到力的作用”原理工作的是（ ）
A．麦克风B．电饭煲C．电风扇D．电熨斗
【答案】C
【解析】A、麦克风是利用电磁感应原理制成的，故A错误；
B、电饭煲是利用电流的热效应的原理制成的，故B错误；
C、电风扇的核心部件是电动机，它是利用通电导线在磁场中受力的作用的原理制成的，故C正确；
D、电熨斗是利用电流的热效应的原理制成的，故D错误。
故选：C。
3．（2023•宿迁）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
【答案】C
【解析】A．电动机的工作原理是通电线圈在磁场中受力转动，故A错误；
B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无电流，所以不会受到磁场力的作用，故B错误；
C．电动机消耗电能而转动起来，能量转化为电能转化为机械能，故C正确；
D．线圈转动的方向与电流的方向有关，增大线圈中的电流，只会改变线圈受到磁场力的大小，而不会改变受力的方向，故D错误。
故选：C。
4．（2023•娄底）我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（ ）
A．B．
C．D．
【答案】A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、图中有电源，属于电动机原理，是利用通电导体在磁场中受力而运动的原理工作的，故A正确；
B、该装置为奥斯特实验，说明电流的周围存在磁场，故B错误；
C、电磁铁通电后具有磁性，使小磁针发生偏转，这是电流的磁效应，故C错误；
D、该装置中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动就会产生感应电流，是探究电磁感应现象的装置，故D错误。
故选：A。
5．（2023•泸州）高速列车在泸州运行以来，以其高速、便捷、舒适的优点，成为越来越多泸州市民出行选择的交通工具。下列图示中的实验，与高速列车动力系统工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】高速列车动力系统主要由电动机组成，电动机的工作原理是通电导体在磁场中受力运动；
A、该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A不符合题意；
B、该装置探究通电的导线能够产生磁场，磁场使小磁针发生偏转，这是电流的磁效应，故B不符合题意；
C、该装置探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，是发电机的工作原理，故C不符合题意；
D、该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故D符合题意。
故选：D。
6．（2023•临沂）2023年5月18日，第七届世界智能大会在天津拉开帷幕，我国自主研发的电力组塔机器人展示了自主攀爬越障等一系列施工作业。机器人灵活的动作均是由电动机带动的，下列实验，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】电动机的工作原理：通电导体在磁场中受力而运动。
A.此实验是奥斯特实验说明通电导体周围有磁场，不符合题意；
B.此实验是探究电磁铁的磁性强弱与电流大小的关系，不符合题意；
C.此实验是探究通电导体在磁场中受力而运动，是电动机的工作原理，符合题意；
D.此实验是探究闭合电路的一部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流。是发电机的工作原理，不符合题意。
故选：C。
7．（2023•盘锦）下列四幅图中，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】电动机的工作原理是通电线圈在磁场中受力转动。
A、图中的原理是异名磁极相互吸引，与电动机的工作原理不相同，故A不符合题意；
B、该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，与电动机的工作原理不相同，故B不符合题意；
C、该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与电动机的工作原理相同，故C符合题意；
D、该实验是探究电磁感应现象，是发电机的工作原理，与电动机的工作原理不相同，故D不符合题意。
故选：C。
8．（2023•牡丹江）下列设备中，利用磁场对通电导体的作用而工作的是（ ）
A．发电机B．电动机C．电磁继电器D．电水壶
【答案】B
【解析】A、发电机是利用电磁感应现象的原理制成的，故A不符合题意；
B、电动机是利用通电导体在磁场中受力运动的原理，故B符合题意；
C、电磁继电器是利用了电磁铁（电流的磁效应）工作的，故C不符合题意；
D、电水壶是利用的电流的热效应，故D不符合题意。
故选：B。
9．（2023•锦州）如图所示的四个装置中，能说明洗衣机中电动机工作原理的是（ ）
A．B．
C．D．
【答案】D
【解析】A、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，是发电机的制作原理，不符合题意；
B、奥斯特实验，小磁针偏转说明通电导体周围有磁场，不是电动机的制作原理，不符合题意；
C、闭合开关后，螺线管具有磁性，不符合题意；
D、开关闭合后，电路中有电流，通电线圈受到磁场力的作用发生运动；是电动机的制作原理，符合题意；
故选：D。
10．（2023•辽宁）如图是我国自主研发的电磁发射器，它是利用磁场对电流的作用把弹丸发射出去，下列设备中与电磁发射器的工作原理相同的是（ ）
A．发电机B．电铃
C．司南D．电动机
【答案】D
【解析】电磁发射器是利用磁场对电流的作用把弹丸发射出去，
A、发电机的原理是电磁感应现象，故A错误；
B、电铃的主要元件是电磁铁，电磁铁的原理是电流的磁效应，故B错误；
C、司南是最早的指南针，利用地磁场工作的，故C错误；
D、电动机的原理是通电导体在磁场中受力，或者说通电线圈在磁场中受力转动，故D正确。
故选：D。
11．（2023•黑龙江）如图所示的四个实验中与扬声器的工作原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】扬声器是利用通电线圈在磁场中受到力的作用来工作的；
A．该图是奥斯特实验，说明通电导体周围存在磁场，故A不符合题意；
B．该图毛皮摩擦过的橡胶棒都带负电，所以它们相互排斥，故B不符合题意；
C．图中是通电导体在磁场中受力而运动，与扬声器的原理相同，故C符合题意；
D．该图是探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，故D不符合题意
故选：C。
12．（2023•广西）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A．电饭锅B．电风扇
C．手电筒D．电视机
【答案】B
【解析】“爱心”电动机工作是利用通电导体在磁场中受到力的作用的原理来工作的。
A、电饭锅是利用电流的热效应来工作的，与电动机原理不同，故A不符合题意；
B、电风扇是利用通电导体在磁场中受到力的作用来工作的，故B符合题意；
C、手电筒工作时将电能转化为光能，是利用电流的热效应，与电动机原理不同，故C不符合题意；
D、电视机工作时主要是把电能转化为光能和声能，与电动机原理不同，故D不符合题意。
故选：B。
13．（2023•荆州）发展新能源汽车是我国应对气候变化、推动绿色发展的战略举措。荆州市公交公司今年投入了一批新能源纯电动空调车，下列各图中能说明其动力装置工作原理的是（ ）
A．B．
C．D．
【答案】B
【解析】新能源纯电动空调车的动力来源于电动机，电动机是利用通电导体在磁场中受到力的作用来工作的。
A、该装置说明通电导体的周围存在磁场，故A不符合题意；
B、该装置说明通电导体在磁场中会受到力的作用，电动机就是利用该原理制成的，故B符合题意；
C、该装置说明闭合电路的部分导体在磁场中做切割磁感线运动时会产生感应电流，这种现象叫电磁感应，发电机就是利用该原理制成的，故C不符合题意；
D、该装置可以探究电磁铁的磁性强弱与电流的大小有关，故D不符合题意。
故选：B。
14．（2023•内江）下列装置与电动机的原理相同的是（ ）
A．导线通电时小磁针转动B．通电时电磁铁吸引大头针
C．金属棒在磁场中运动产生电流D．在磁场中金属棒通电后运动
【答案】D
【解析】通电导线在磁场中受力的作用，即为电动机的原理。
A．该实验是奥斯特实验，通电后，导线周围的小磁针发生偏转，即说明了通电导线周围存在着磁场，故A不正确；
B．该选项是用来研究电磁铁磁性强弱的因素的实验，故B不正确；
C．当开关闭合和导体棒ab做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，即电磁感应现象，是发电机的原理，故C不正确；
D．当闭合开关后，通电导体会运动，即通电导体在磁场中受力的作用，是电动机的原理，故D正确。
故选：D。
15．（2023•滨州）根据国际能源署（IEA）发布的《2023年全球电动汽车展望》报告，2022年全球电动汽车销量首次突破1000万辆大关。中国占60%，继续蝉联全球第一。如图能说明电动汽车电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】A、磁体周围的磁感线总是从N极发出，回到S极，与电动机的工作原理不同，故A不符合题意；
B、该装置说明电磁铁的磁性强弱与电流的大小和线圈的匝数有关，与电动机的工作原理不同，故B不符合题意；
C、通电导体在磁场中会受到磁力的作用；电动机就是利用该原理制成的，故C符合题意；
D、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理制成，与电动机的原理不同，故D不符合题意。
故选：C。
16．（2023•永州）洗衣机是家庭中常见的用电器，其主要部件是电动机，下列四个实验装置能够反映电动机的工作原理是（ ）
A．B．
C．D．
【答案】C
【解析】A.此图是研究通电螺线管的周围是否存在磁场，故A不符合题意；
B.此图是说明通电导体周围有磁场，故B不符合题意；
C.此图是通电导体在磁场中受力而运动，是电动机的工作原理，故C符合题意；
D，此图是闭合电路的一部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流，是发电机的工作原理，故D不符合题意。
故选：C。
17．（2023•兰州）如图甲所示是我国自主设计建造的首艘弹射型航空母舰——福建舰，配备了全球领先的电磁弹射装置。如图乙所示，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中。当弹射车内的导体通以强大电流时，战斗机就会受到强大的推力而向前弹射飞出。电磁弹射装置的工作原理是 （选填“电磁感应”或“磁场对通电导体的作用力”）。
【答案】磁场对通电导体的作用力。
【解析】由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中。当弹射车内的导体通以强大电流时，战斗机就会受到强大的推力而向前弹射飞出。由此可知电磁弹射装置的工作原理是通电导体在磁场中受力运动。
故答案为：磁场对通电导体的作用力。
18．（2023•长沙）如图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
【答案】机械；改变电流方向
【解析】直流电动机正常工作时，消耗电能，得到机械能，是将电能主要转化为机械能；
电动机的转动方向跟磁场方向、电流方向有关，如果想改变该直流电动机的转动方向，可以改变电流的方向或改变磁场的方向。
故答案为：机械；改变电流方向。
学习目标
1.通过实验，了解通过导线在磁场中会受到力的作用，知道力的方向与电流方向和磁场方向有关。
2.了解直流电动机的构造和工作原理及其能量转化。
02
预习导学
一、磁场对通电导线的作用
1、实验装置
实验现象
把导线ab放在磁场里，接通电源，让电流通过导线ab，原来静止的导线会在轨道上运动。
实验结论
通电导体在磁场里受到力的作用。
（2）力的作用方向与电流方向、磁场方向有关。
（3）当电流方向或磁场方向两者中的一个发生改变时，力的方向随之改变；当电流方向和磁感线方向同时发生改变时，力的方向不变。
二、电动机
1、工作原理：根据通电线圈在磁场中受到力的作用而发生转动制成。
2、能量转化：电能转化为机械能。
3、构成：由转子和定子两部分组成。
4、换向器作用：线圈转过平衡位置时，自动改变线圈中电流的方向，使线圈连续转动。
5、改变电动机转动方向的方法
（1）改变电流方向。
（2）改变磁感线方向。
6、提高电动机转速的方法
（1）增加线圈匝数。
（2）增加磁体磁性。
（3）增大电流。
三、扬声器和耳机的构造和原理
1、构造如图所示：永久磁体、线圈、锥形纸盆。
2、工作原理：通电导体在磁场中受到力的作用。
3、工作过程：扬声器的线圈中通入携带声音信息、时刻变化的电流，产生不同方向的磁场，通电线圈在力的作用下来回振动，纸盆随之振动起来，发出声音。
03
探究提升
知识点一：电动机
【探究重点】
1.在探究通电导线在磁场中受力的方向与电流的方向、磁感线的方向之间的关系时，要注意控制变量法的使用。
2.直流电动机的转向与转速的调节：电动机线圈的转向与转速是两个完全不同的概念，影响转向的因素是电流的方向和磁感线的方向，影响转速的因素是线圈中电流的大小、磁场的强弱和线圈的匝数。若要改变直流电动机的转向，只要改变电流的方向或磁感线的方向即可；若要改变直流电动机的转速，只要改变电流的大小磁场的强弱或线圈的匝数即可。
3.通电导体在磁场中要受到力的作用，力的方向与电流的方向、磁感线的方向有关。当导线中的电流方向或磁感线方向中有一个改变时，通电导线的受力方向改变；当电流方向或磁感线方向同时改变时，通电导线的受力方向不改变。
【例题精讲】（2023•安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO′为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极，P端为S极
C．若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
【答案】C
【思路点拨】（1）开关闭合后，根据电流方向利用安培定则可判断两个螺线管的磁极；
（2）通电导体在磁场中受到力的作用；通电导体在磁场中受力的方向与电流方向和磁场的方向有关。
【解析】AB、由图知电流从螺线管的左端流入、右端流出，据安培定则可知，通电螺线管EF 的E端为N极、F端为S极，通电螺线管PQ的P端为N极、Q端为S极，故AB错误；
CD、若只将电源的正负极对调，则电流的方向发生改变，两个螺线管的磁极的方向也发生了改变，即线圈所处磁场方向改变，则受到的磁场力的方向不改变，线圈转动方向会与原来的转动方向相同，即顺时针转动，故C正确，D错误。
故选：C。
【点评】本题考查了安培定则的应用和影响电动机转动方向的因素，难度一般。
【巩固训练】（2023•怀化）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象。能产生这一现象的实验装置是图 （选填“甲”或“乙”）。丙图是电动机的工作原理，该电动机工作时能量转化是 （选填“机械能转化为电能”或“电能转化为机械能”）。
【答案】乙；电能转化为机械能
【解析】图甲是奥斯特实验，揭示了通电导线周围存在磁场；
图乙是法拉第电磁感应实验，探究的是闭合电路产生感应电流的条件；
图丙是电动机的工作原理，该电动机工作时能量转化是电能转化为机械能。
故答案为：乙；电能转化为机械能。
0401
强化训练
1．（2023•丹阳市二模）中国人民解放军海军的新航母将安装电磁弹射器。飞机弹射时，磁场推动通电的牵引器，牵引器带动飞机加速运动。图中与电磁弹射器工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞；由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同。
A、图中是探究电流磁效应的实验，故A错误；
B、图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故B错误；
C、图中是探究影响电磁铁磁性强弱的因素的实验，是电流的磁效应，故C错误；
D、图中有电源，通电导体在磁场中会受力而运动，是电动机的原理图，故D正确。
故选：D。
2．（2023•蒙阴县三模）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（ ）
A．B．
C．D．
【答案】C
【解析】制作电动机依据是通电导体在磁场中受力运动；
A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；
B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；
C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；
D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。
故选：C。
3．（2023•孝义市三模）同学们在制作“让线圈转动起来”的活动中，将表面有金属镀层的磁铁吸在干电池的负极，将一根硬铜线折成线框搭在干电池的正极和磁铁上，如图所示。线框就会以干电池为轴转动起来（ ）
A．线框转动是因为电磁感应现象
B．改变电流方向，线框的转动方向不会改变
C．改变磁场方向，线框的转动方向不会改变
D．通电后的线框周围存在磁场
【答案】D
【解析】A．线框转动是因为通电导体在磁场中受力而转动的，故A错误；
BC．通电导体在磁场中的受力方向与电流方向、磁场的方向有关，改变电流方向，线框的转动方不会改变；改变磁场方向，线框的转动方向也会改变，故BC错误；
D．通电导体周围存在磁场，通电后的线框周围也存在磁场，故D正确。
故选：D。
4．（2023•蒙城县三模）如图为直流电动机的工作原理图。线圈abcd处于磁场中，A和B是电刷，它们分别跟换向器E和F接触，闭合电路，线圈abcd顺时针转动。下列说法正确的是（ ）
A．线圈abcd转动的工作原理是电磁感应
B．线圈由图示位置转过180°时，ab边受力方向不变
C．线圈转动过程中也会产生感应电流
D．线圈转动过程中将电能全部转化为机械能
【答案】C
【解析】A、线圈abcd转动的工作原理是通电导体在磁场中受磁力的作用，故A错误；
B、线圈由图示位置转过180°时，ab转到右侧，dc转到左侧，线圈中电流通过换向器发生方向改变，ab边受力方向改变，故B错误；
C、线圈转动过程中做切割磁感线运动，也会产生感应电流，故C正确；
D、线圈转动过程中将大部分电能转化为机械能，一少部分转化为内能，故D错误。
故选：C。
5．（2023•罗庄区二模）电动自行因其方便、快捷深受人们的喜爱，其心部件是电动机。如图中与电动机的工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
A、奥斯特实验说明通电导体的周围存在磁场，故A不符合题意；
B、该装置是探究电磁感应的，是发电机的原理，故B不符合题意；
C、该装置可以探究电磁铁的磁性强弱与线圈匝数的关系，故C不符合题意；
D、该装置可以探究通电导体在磁场中受到力的作用，与电动机原理相同，故D符合题意。
故选：D。
6．（2023•滨州三模）如图甲所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图乙中与电动平衡车驱动前行过程原理相同的选项是（ ）
A．AB．BC．CD．D
【答案】C
【解析】电动平衡车中的电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
A、该图是探究电磁感应的实验装置，说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，故A不符合题意；
B、奥斯特实验说明通电导体的周围存在磁场，电磁铁就是利用该原理制成的，故B不符合题意；
C、该图说明通电导体在磁场中要受到力的作用，电动机是利用该原理制成的，故C符合题意；
D、该图说明电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故D不符合题意。
故选：C。
7．（2023•大石桥市三模）我国的航母将安装自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）
A．B．
C．D．
【答案】A
【解析】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同。
A、图中有电源，通电导体或线圈在磁场中会受力而运动，是电动机的原理图，故A正确；
B、图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故B错误；
C、图中的实验是探究影响电磁铁磁性大小的因素的实验，是电流的磁效应，故C错误；
D、图中是探究电流的磁效应的实验，故D错误；
故选：A。
8．（2023•台前县三模）如图所示是教师在课堂上经常使用的扩音器，从外部看它由话筒和音箱两大部件构成。选项中和音箱工作原理相同的是（ ）
A．B．
C．D．
【答案】B
【解析】音箱（扬声器）是利用通电导体在磁场中受到力的作用。
A、奥斯特实验说明通电导体的周围存在磁场，故A不符合题意；
B、该装置说明通电导体在磁场中会受到力的作用，与音箱的原理相同，故B符合题意；
C、该装置可以探究电磁铁的磁性强弱与电流大小的关系，故C不符合题意；
D、该装置是探究电磁感应现象的，发电机是利用该原理制成的，故D不符合题意。
故选：B。
9．（2023•嘉峪关校级二模）如图所示，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】A、图中线圈在磁场中切割磁感线产生感应电流，是电磁感应的工作原理，故A不符合题意；
B、图中导体水平运动切割磁感线，导体中产生感应电流，这是电磁感应现象；它是发电机的原理，不是电动机的原理，故B不合题意；
C、图中电通电线圈在磁场中受力而转动，是电动机的原理，故C合题意；
D、图中通电直导线周围存在磁场，会使小磁针偏转，是电流的磁效应，不是电动机的原理，故D不合题意。
故选：C。
10．（2023•花山区校级一模）如图所示是公交车自动爆玻器，它利用电磁线圈在通电时产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，达到击碎玻璃的目的。下列选项中与自动爆玻器的原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】A、说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是电磁感应现象，机械能转化为电能，故A错误；
B、说明通电导体周围存在磁场，是电流的磁效应，故B错误；
C、当处于磁场中的部分导体中有电流通过时，通电导线AB在磁场中受力的作用而运动，是电能转化为机械能，与自动爆玻器工作原理相同，故C正确；
D、电磁铁是利用电流的磁效应，故D错误。
故选：C。
11．（2023•德惠市一模）新能源汽车已成为汽车工业发展趋势，图中可说明其核心部件电动机工作原理的是（ ）
A．B．
C．D．
【答案】D
【解析】A、图为奥斯特实验装置图，说明通电导线周围存在磁场，故A错误；
B、图为探究磁场对电流的作用实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故B错误；
C、图为探究电磁铁磁性强弱与电流大小的关系图，说明线圈匝数一定时，电流越大，电磁铁磁性越强，故C错误；
D、闭合开关，导体在磁场中受力运动，是电动机的原理图，故D正确。
故选：D。
12．（2023•西城区一模）如图所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放一块强磁铁，给线圈通电并轻推一下，线圈就会不停转动。关于这一现象，下列说法正确的是（ ）
A．这是一 台小发电机
B．这是电磁感应现象
C．这是机械能转化为电能的过程
D．这是通电线圈在磁场中受到力的作用
【答案】D
【解析】ABD、如图装置中有电源，通电时通电线圈在磁场中受力转动，因此这是一台电动机，原理是通电线圈在磁场中受到力的作用，故AB错误，D正确；
C、电动机工作时，消耗电能，得到机械能，是电能转化为机械能的过程，故C错误。
故选：D。
13．（2023•单县三模）如图，2023年3月20日，全球首款双座水上电动飞机正式交付使用，其核心装置是电动机。下列装置中与电动机原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】A．图中是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A不符合题意；
B．图中有电源，通电后有磁性，是电流的磁效应，故B不符合题意；
C．图是电磁感应的实验图，属于发电机的原理，故C不符合题意；
D．电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故D符合题意。
故选：D。
14．（2023•汕头二模）新冠肺炎疫情期间，我省广大师生响应教育部“停课不停学”的号召，开展了网络教学活动。教学中老师使用的小音箱在通电后，音箱的鼓膜就会来回振动发出声音。下列与老师使用的小音箱工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】教学中老师使用的小音箱在通电后，音箱的纸盆就会来回振动发出声音，小音箱的工作原理是利用通电导体在磁场中受到力的作用。
A、该图说明通电导体的周围存在磁场，故A不符合题意；
B、该图中的电磁铁利用电流的磁效应工作的，故B不符合题意；
C、该图是发电机的工作原理，是利用电磁感应来工作的，故C不符合题意；
D、该图说明通电导体在磁场中受到力的作用，和小音箱的原理相同，故D符合题意。
故选：D。
1．（2023•四川）为实现“碳达峰、碳中和”目标，我国大力支持新能源汽车产业发展，新能源汽车主要由电动机提供动力。下列实验中，与电动机原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】电动机是利用通电导体在磁场中受力运动的原理制成的。
A、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，是发电机的原理图，与电动机的原理不同，故A不合题意；
B、图中是奥斯特实验，证明了电流周围可以产生磁场，是电流的磁效应，与电动机的原理不同，故B不合题意；
C、图中有电源，通电导体在磁场中受力会发生运动，是电动机的原理，故C符合题意；
D、图中是探究电磁铁磁性强弱与线圈匝数关系的实验，是利用电流的磁效应工作的，与电动机的原理不同，故D不合题意。
故选：C。
2．（2023•菏泽）下列用电器中，利用“通电导体在磁场中受到力的作用”原理工作的是（ ）
A．麦克风B．电饭煲C．电风扇D．电熨斗
【答案】C
【解析】A、麦克风是利用电磁感应原理制成的，故A错误；
B、电饭煲是利用电流的热效应的原理制成的，故B错误；
C、电风扇的核心部件是电动机，它是利用通电导线在磁场中受力的作用的原理制成的，故C正确；
D、电熨斗是利用电流的热效应的原理制成的，故D错误。
故选：C。
3．（2023•宿迁）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
【答案】C
【解析】A．电动机的工作原理是通电线圈在磁场中受力转动，故A错误；
B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无电流，所以不会受到磁场力的作用，故B错误；
C．电动机消耗电能而转动起来，能量转化为电能转化为机械能，故C正确；
D．线圈转动的方向与电流的方向有关，增大线圈中的电流，只会改变线圈受到磁场力的大小，而不会改变受力的方向，故D错误。
故选：C。
4．（2023•娄底）我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（ ）
A．B．
C．D．
【答案】A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、图中有电源，属于电动机原理，是利用通电导体在磁场中受力而运动的原理工作的，故A正确；
B、该装置为奥斯特实验，说明电流的周围存在磁场，故B错误；
C、电磁铁通电后具有磁性，使小磁针发生偏转，这是电流的磁效应，故C错误；
D、该装置中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动就会产生感应电流，是探究电磁感应现象的装置，故D错误。
故选：A。
5．（2023•泸州）高速列车在泸州运行以来，以其高速、便捷、舒适的优点，成为越来越多泸州市民出行选择的交通工具。下列图示中的实验，与高速列车动力系统工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】高速列车动力系统主要由电动机组成，电动机的工作原理是通电导体在磁场中受力运动；
A、该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A不符合题意；
B、该装置探究通电的导线能够产生磁场，磁场使小磁针发生偏转，这是电流的磁效应，故B不符合题意；
C、该装置探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，是发电机的工作原理，故C不符合题意；
D、该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故D符合题意。
故选：D。
6．（2023•临沂）2023年5月18日，第七届世界智能大会在天津拉开帷幕，我国自主研发的电力组塔机器人展示了自主攀爬越障等一系列施工作业。机器人灵活的动作均是由电动机带动的，下列实验，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】电动机的工作原理：通电导体在磁场中受力而运动。
A.此实验是奥斯特实验说明通电导体周围有磁场，不符合题意；
B.此实验是探究电磁铁的磁性强弱与电流大小的关系，不符合题意；
C.此实验是探究通电导体在磁场中受力而运动，是电动机的工作原理，符合题意；
D.此实验是探究闭合电路的一部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流。是发电机的工作原理，不符合题意。
故选：C。
7．（2023•盘锦）下列四幅图中，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】电动机的工作原理是通电线圈在磁场中受力转动。
A、图中的原理是异名磁极相互吸引，与电动机的工作原理不相同，故A不符合题意；
B、该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，与电动机的工作原理不相同，故B不符合题意；
C、该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与电动机的工作原理相同，故C符合题意；
D、该实验是探究电磁感应现象，是发电机的工作原理，与电动机的工作原理不相同，故D不符合题意。
故选：C。
8．（2023•牡丹江）下列设备中，利用磁场对通电导体的作用而工作的是（ ）
A．发电机B．电动机C．电磁继电器D．电水壶
【答案】B
【解析】A、发电机是利用电磁感应现象的原理制成的，故A不符合题意；
B、电动机是利用通电导体在磁场中受力运动的原理，故B符合题意；
C、电磁继电器是利用了电磁铁（电流的磁效应）工作的，故C不符合题意；
D、电水壶是利用的电流的热效应，故D不符合题意。
故选：B。
9．（2023•锦州）如图所示的四个装置中，能说明洗衣机中电动机工作原理的是（ ）
A．B．
C．D．
【答案】D
【解析】A、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，是发电机的制作原理，不符合题意；
B、奥斯特实验，小磁针偏转说明通电导体周围有磁场，不是电动机的制作原理，不符合题意；
C、闭合开关后，螺线管具有磁性，不符合题意；
D、开关闭合后，电路中有电流，通电线圈受到磁场力的作用发生运动；是电动机的制作原理，符合题意；
故选：D。
10．（2023•辽宁）如图是我国自主研发的电磁发射器，它是利用磁场对电流的作用把弹丸发射出去，下列设备中与电磁发射器的工作原理相同的是（ ）
A．发电机B．电铃
C．司南D．电动机
【答案】D
【解析】电磁发射器是利用磁场对电流的作用把弹丸发射出去，
A、发电机的原理是电磁感应现象，故A错误；
B、电铃的主要元件是电磁铁，电磁铁的原理是电流的磁效应，故B错误；
C、司南是最早的指南针，利用地磁场工作的，故C错误；
D、电动机的原理是通电导体在磁场中受力，或者说通电线圈在磁场中受力转动，故D正确。
故选：D。
11．（2023•黑龙江）如图所示的四个实验中与扬声器的工作原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】扬声器是利用通电线圈在磁场中受到力的作用来工作的；
A．该图是奥斯特实验，说明通电导体周围存在磁场，故A不符合题意；
B．该图毛皮摩擦过的橡胶棒都带负电，所以它们相互排斥，故B不符合题意；
C．图中是通电导体在磁场中受力而运动，与扬声器的原理相同，故C符合题意；
D．该图是探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，故D不符合题意
故选：C。
12．（2023•广西）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A．电饭锅B．电风扇
C．手电筒D．电视机
【答案】B
【解析】“爱心”电动机工作是利用通电导体在磁场中受到力的作用的原理来工作的。
A、电饭锅是利用电流的热效应来工作的，与电动机原理不同，故A不符合题意；
B、电风扇是利用通电导体在磁场中受到力的作用来工作的，故B符合题意；
C、手电筒工作时将电能转化为光能，是利用电流的热效应，与电动机原理不同，故C不符合题意；
D、电视机工作时主要是把电能转化为光能和声能，与电动机原理不同，故D不符合题意。
故选：B。
13．（2023•荆州）发展新能源汽车是我国应对气候变化、推动绿色发展的战略举措。荆州市公交公司今年投入了一批新能源纯电动空调车，下列各图中能说明其动力装置工作原理的是（ ）
A．B．
C．D．
【答案】B
【解析】新能源纯电动空调车的动力来源于电动机，电动机是利用通电导体在磁场中受到力的作用来工作的。
A、该装置说明通电导体的周围存在磁场，故A不符合题意；
B、该装置说明通电导体在磁场中会受到力的作用，电动机就是利用该原理制成的，故B符合题意；
C、该装置说明闭合电路的部分导体在磁场中做切割磁感线运动时会产生感应电流，这种现象叫电磁感应，发电机就是利用该原理制成的，故C不符合题意；
D、该装置可以探究电磁铁的磁性强弱与电流的大小有关，故D不符合题意。
故选：B。
14．（2023•内江）下列装置与电动机的原理相同的是（ ）
A．导线通电时小磁针转动B．通电时电磁铁吸引大头针
C．金属棒在磁场中运动产生电流D．在磁场中金属棒通电后运动
【答案】D
【解析】通电导线在磁场中受力的作用，即为电动机的原理。
A．该实验是奥斯特实验，通电后，导线周围的小磁针发生偏转，即说明了通电导线周围存在着磁场，故A不正确；
B．该选项是用来研究电磁铁磁性强弱的因素的实验，故B不正确；
C．当开关闭合和导体棒ab做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，即电磁感应现象，是发电机的原理，故C不正确；
D．当闭合开关后，通电导体会运动，即通电导体在磁场中受力的作用，是电动机的原理，故D正确。
故选：D。
15．（2023•滨州）根据国际能源署（IEA）发布的《2023年全球电动汽车展望》报告，2022年全球电动汽车销量首次突破1000万辆大关。中国占60%，继续蝉联全球第一。如图能说明电动汽车电动机工作原理的是（ ）
A．B．
C．D．
【答案】C
【解析】A、磁体周围的磁感线总是从N极发出，回到S极，与电动机的工作原理不同，故A不符合题意；
B、该装置说明电磁铁的磁性强弱与电流的大小和线圈的匝数有关，与电动机的工作原理不同，故B不符合题意；
C、通电导体在磁场中会受到磁力的作用；电动机就是利用该原理制成的，故C符合题意；
D、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理制成，与电动机的原理不同，故D不符合题意。
故选：C。
16．（2023•永州）洗衣机是家庭中常见的用电器，其主要部件是电动机，下列四个实验装置能够反映电动机的工作原理是（ ）
A．B．
C．D．
【答案】C
【解析】A.此图是研究通电螺线管的周围是否存在磁场，故A不符合题意；
B.此图是说明通电导体周围有磁场，故B不符合题意；
C.此图是通电导体在磁场中受力而运动，是电动机的工作原理，故C符合题意；
D，此图是闭合电路的一部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流，是发电机的工作原理，故D不符合题意。
故选：C。
17．（2023•兰州）如图甲所示是我国自主设计建造的首艘弹射型航空母舰——福建舰，配备了全球领先的电磁弹射装置。如图乙所示，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中。当弹射车内的导体通以强大电流时，战斗机就会受到强大的推力而向前弹射飞出。电磁弹射装置的工作原理是 （选填“电磁感应”或“磁场对通电导体的作用力”）。
【答案】磁场对通电导体的作用力。
【解析】由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中。当弹射车内的导体通以强大电流时，战斗机就会受到强大的推力而向前弹射飞出。由此可知电磁弹射装置的工作原理是通电导体在磁场中受力运动。
故答案为：磁场对通电导体的作用力。
18．（2023•长沙）如图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
【答案】机械；改变电流方向
【解析】直流电动机正常工作时，消耗电能，得到机械能，是将电能主要转化为机械能；
电动机的转动方向跟磁场方向、电流方向有关，如果想改变该直流电动机的转动方向，可以改变电流的方向或改变磁场的方向。
故答案为：机械；改变电流方向。
相关试卷
人教版九年级全册第3节 电阻精品一课一练： 这是一份人教版九年级全册<a href="/wl/tb_c83766_t7/?tag_id=28" target="_blank">第3节 电阻精品一课一练</a>，文件包含分层练习人教版初中物理九年级全册163电阻原卷版docx、分层练习人教版初中物理九年级全册163电阻解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
人教版九年级全册第1节 电压精品课后测评： 这是一份人教版九年级全册<a href="/wl/tb_c83763_t7/?tag_id=28" target="_blank">第1节 电压精品课后测评</a>，文件包含分层练习人教版初中物理九年级全册161电压原卷版docx、分层练习人教版初中物理九年级全册161电压解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。
人教版九年级全册第十四章 内能的利用第2节 热机的效率精品课时训练： 这是一份人教版九年级全册<a href="/wl/tb_c83753_t7/?tag_id=28" target="_blank">第十四章 内能的利用第2节 热机的效率精品课时训练</a>，文件包含分层练习人教版初中物理九年级全册142热机效率分层练习原卷版docx、分层练习人教版初中物理九年级全册142热机效率分层练习解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。
