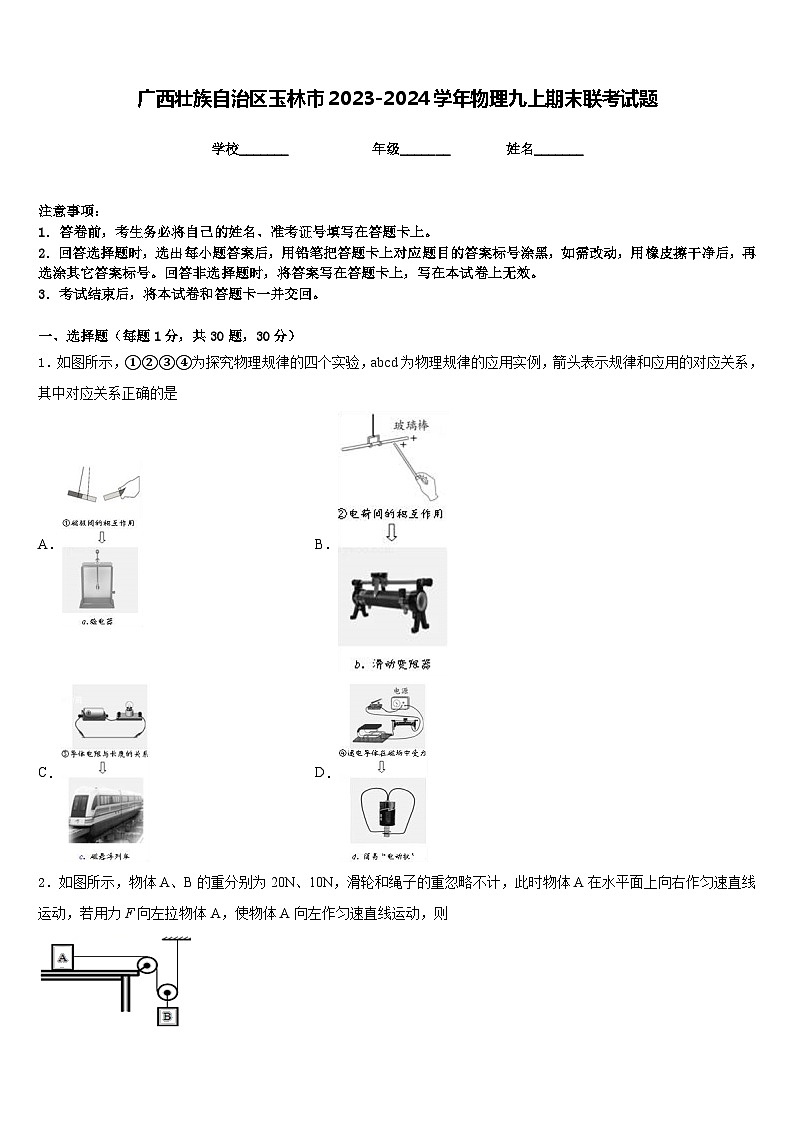

广西壮族自治区玉林市2023-2024学年物理九上期末联考试题含答案

这是一份广西壮族自治区玉林市2023-2024学年物理九上期末联考试题含答案，共9页。试卷主要包含了甲、乙、丙三根镍铭合金线等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是
A．B．
C．D．
2．如图所示，物体A、B的重分别为20N、10N，滑轮和绳子的重忽略不计，此时物体A在水平面上向右作匀速直线运动，若用力F向左拉物体A，使物体A向左作匀速直线运动，则

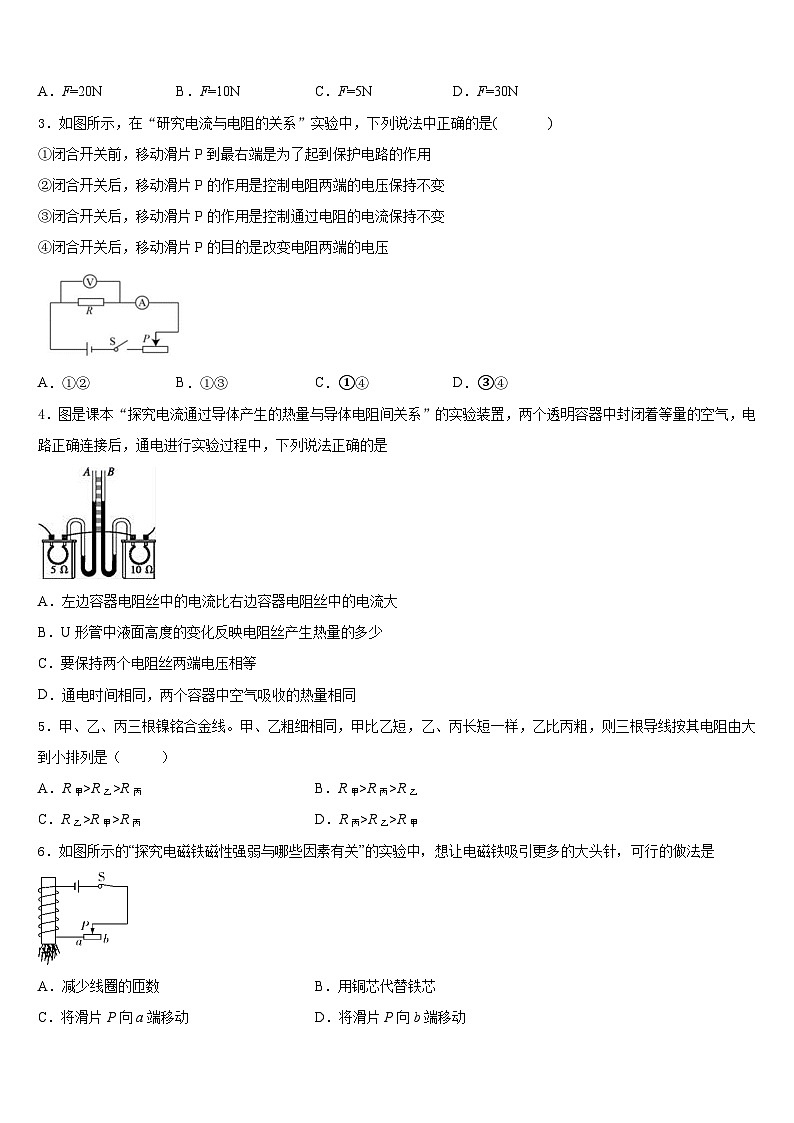

A．F=20NB．F=10NC．F=5ND．F=30N
3．如图所示，在“研究电流与电阻的关系”实验中，下列说法中正确的是( )
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是改变电阻两端的电压
A．①②B．①③C．①④D．③④
4．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
5．甲、乙、丙三根镍铭合金线。甲、乙粗细相同，甲比乙短，乙、丙长短一样，乙比丙粗，则三根导线按其电阻由大到小排列是（ ）
A．R甲>R乙>R丙B．R甲>R丙>R乙
C．R乙>R甲>R丙D．R丙>R乙>R甲
6．如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是
A．减少线圈的匝数B．用铜芯代替铁芯
C．将滑片P向a端移动D．将滑片P向b端移动
7．已知水的比热容比煤油的大，用相同的两个试管分别装上质量相同的煤油和水，用相同热源同时对两试管加热，下列各图中能正确反映该实验情况的图象是（ ）
A．B．
C．D．
8．关于热值和热机效率，以下说法正确的是（ ）
A．燃料燃烧越充分，燃料的热值越大
B．燃料燃烧越充分，热机效率越低
C．减小废气带走的热量，能提高热机效率
D．热值越大的燃料，放出的热量越多
9．家用电冰箱正常工作时的电流大约是（ ）
A．1μAB．1AC．1×105AD．1mA
10．如图所示，将标有“12V6W”的灯泡L1和“6V6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（ ）
A．灯泡L2比灯泡L1亮
B．灯泡L1与灯泡L2亮度一样
C．灯泡L1比灯泡L2亮
D．两灯的实际功率之和等于12W
11．小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5WB．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5WD．在5V时小灯泡功率为1.5W
12．如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。现将定值电阻R连接在AD间，R消耗电功率为81W；又将R拆下后连接在BC间，R消耗电功率为49W。则R接在BC间时，AB、CD消耗的总功率为
A．4WB．14WC．16WD．32W
二、填空题（每题5分，共4题，20分）
13．利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示．由图象可以得出的结论是______________________；此次实验中，伏特表的示数始终保持________V不变．
14．燃料的种类很多，相同质量的不同燃料，燃烧时放出的热量不同。请举出实际事例来说明：_____。在内燃机中燃料___（填“能”或“不能”）完全燃烧，我们可以从哪些方面提高热机的效率？请举出一例：_____。
15．物理是以实验为基础的科学，请根据你掌握的实验操作技能，完成下列各题。
（1）图甲中电阻箱的示数为_____Ω；图乙中电能表的示数为_____kW·h。
（2）图丙是实验室中的滑动变阻器，通过滑片改变_____的长度，就改变了连入电路中的电阻值。若要把它其中两个接线柱连接到电路中，并能改变电路中的电流大小，共有_____种接法。
（3）如图丁所示的电磁继电器，当控制电路接通时，_____（填“红”或“绿”）灯亮；
16．某导体的电阻是2Ω，加在该电阻两端的电压为4V，通过该导体的电流为_____A，通电10s产生的热量为_____J．
三、实验题（共12分）
17．（4分）如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表．问：
（1）实验中，通过观察电流表的示数可以判断导体的_____ 大小，小灯泡在电路中的主要作用是________________.
（2）通过对___和_____导体进行实验，可探究电阻的大小与长度的关系．
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的___________ 有关．
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将________（选填“变大”“变小”或“不变”）．
（5）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的__________有关．
18．（4分）在探究“决定电阻大小因素”的实验时，为了便于研究而采用控制变量法进行实验，即每次选出两根合适的导线，接在同一电源上，测出通过它们的电流，然后进行比较最后找出决定电阻大小的因素。现请你将合适的导线代号填入下面的空格中：
（1）为了研究电阻与导体材料的关系，应选用导线C和导线_____；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线_____；
（3）为了研究电阻与导体横截面积的关系，应选用导线A和导线_____。
19．（4分）小强随家人到海边玩耍时，发现阳光下的海水和岸边的沙子温差很大．于是他设计了如图甲所示的实验装置想比较沙子和水这两种物质比热容的差异．实验过程中所使用仪器规格完全相同．请你来帮他完成实验：
（1）测量出______相同的水和沙子，然后安装仪器，并记下沙子和水的初始温度．
（2）在实验时只要控制_______相同就可以确定水、沙子吸收了相同的热量；图乙为小强记录的实验数据，是可知沙子的比热容_______水的比热容（选填“大于”、“小于”或“等于”）
（3）完成实验后小强认为本套实验装置还有许多可以改进的地方，请你帮他提出一条改进意见：________．
四、作图题（共16分）
20．（8分）在图中标出电源的正、负极和螺线管的 N、S 极．
（____）
21．（8分）如图所示，小磁针静止，请在图中标出通电螺线管的N极和电源的正极。
五、计算题（共22分）
22．（10分）微波炉是一种清洁卫生无污染，效率较高的家用电器。某微波炉的铭牌如下表所示。将质量为0.3kg、初温是20℃的水放入该微波炉中用最大功率加热1min，取出后测得水温是40℃。若水的比热容为4.2×103J/（kg·℃）。求：
（1）加热过程中，水吸收的热量是多少？
（2）微波炉加热时，电路中的电流是多少？
（3）微波炉加热过程中的效率是多少？
23．（12分）冬天浴室里的玻璃镜面在洗完澡后会蒙上一层水雾变得模糊，为了解决这个问题，“创新”小组的同学们设计了一个高、低温两档的加热玻璃电路（如图）。已知电源电压为不变，电热丝，。
(1)当闭合、断开时，电路消耗的功率为多少？
(2)开启高温档，对质量为的玻璃加热，玻璃温度升高了10，这一过程玻璃吸收了多少热量？高温档电路的加热效率为多大？[已知玻璃的比热容约为
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、A
4、B
5、D
6、C
7、B
8、C
9、B
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、电压一定时，通过导体的电流与导体的电阻成反比 2.5
14、详见解析 不能 详见解析
15、2057 201.9 接入电路中的电阻丝 4 红
16、2 80
三、实验题（共12分）
17、电阻（值） 保护电路 A B 横截面积 变大 材料
18、F G D
19、质量 加热时间 小于 用玻璃棒对水和沙子进行搅拌，使其受热均匀
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.52×104J；(2)5A；(3)38.2%。
23、 (1)；(2)；
导线代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
防触电保护类型I类
额定容积20L
型号NN-S313WF
电源频率50Hz
额定电压220V
最大功率1100W
