2023-2024学年广西壮族自治区湾县九上物理期末质量跟踪监视试题含答案
展开
这是一份2023-2024学年广西壮族自治区湾县九上物理期末质量跟踪监视试题含答案，共9页。

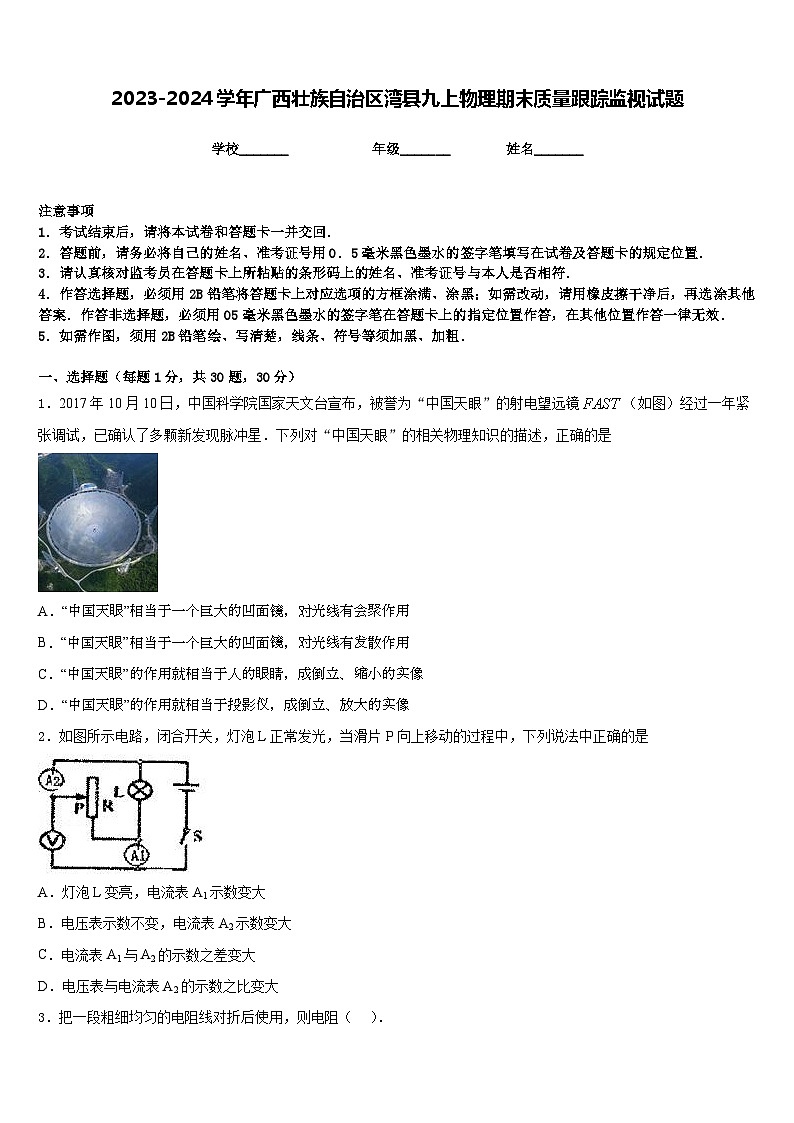

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．2017年10月10日，中国科学院国家天文台宣布，被誉为“中国天眼”的射电望远镜（如图）经过一年紧张调试，已确认了多颗新发现脉冲星．下列对“中国天眼”的相关物理知识的描述，正确的是
A．“中国天眼”相当于一个巨大的凹面镜，对光线有会聚作用
B．“中国天眼”相当于一个巨大的凹面镜，对光线有发散作用
C．“中国天眼”的作用就相当于人的眼睛，成倒立、缩小的实像
D．“中国天眼”的作用就相当于投影仪，成倒立、放大的实像
2．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大

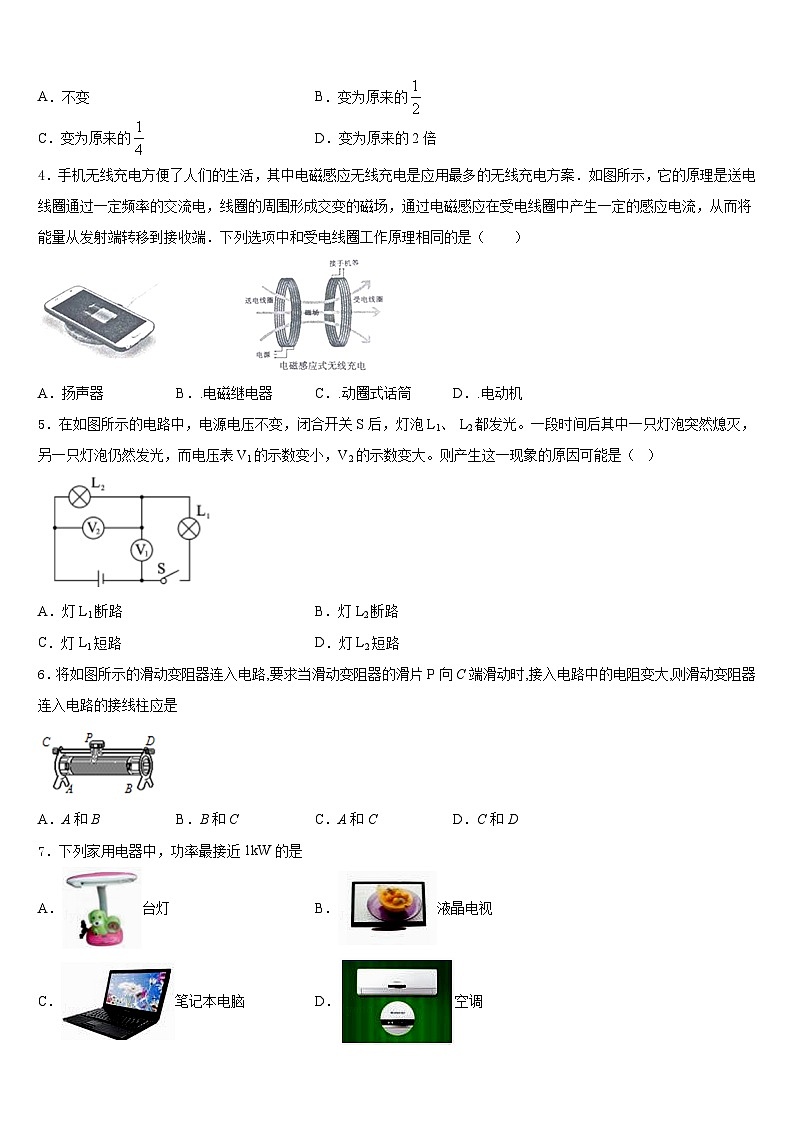

3．把一段粗细均匀的电阻线对折后使用，则电阻（ ）．
A．不变B．变为原来的
C．变为原来的D．变为原来的2倍
4．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（ ）
A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机
5．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
6．将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向C端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的接线柱应是
A．A和BB．B和CC．A和CD．C和D
7．下列家用电器中，功率最接近1kW的是
A．台灯B．液晶电视
C．笔记本电脑 D．空调

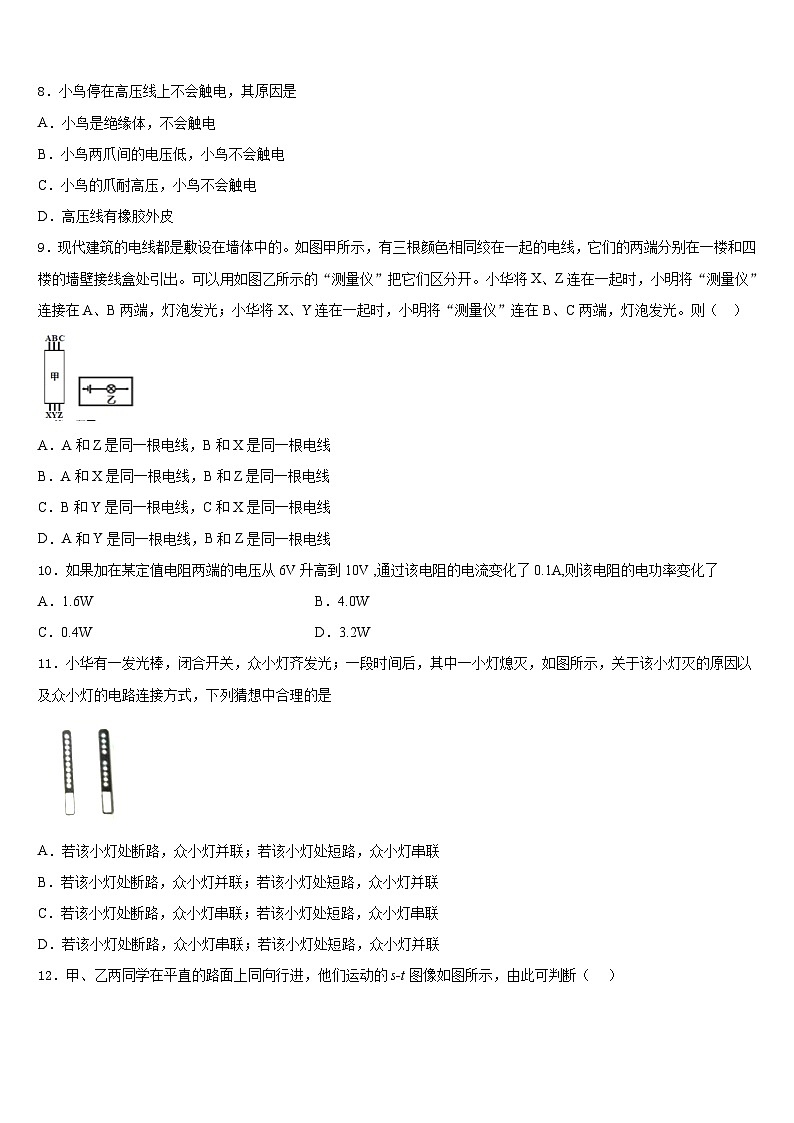

8．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
9．现代建筑的电线都是敷设在墙体中的。如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出。可以用如图乙所示的“测量仪”把它们区分开。小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光。则（ ）
A．A和Z是同一根电线，B和X是同一根电线
B．A和X是同一根电线，B和Z是同一根电线
C．B和Y是同一根电线，C和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
10．如果加在某定值电阻两端的电压从6V升高到10V ,通过该电阻的电流变化了0.1A,则该电阻的电功率变化了
A．1.6WB．4.0W
C．0.4WD．3.2W
11．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
12．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）
A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢
二、填空题（每题5分，共4题，20分）
13．如图1所示的发光二极管，当电流由正极经过LED流向负极时，LED发光，表明它处于通电状态；反之，电流不能从负极流向正极，LED不会发光。由此可知，发光二极管具有____。根据其发光与否可以判断___（写出一条即可）。
14．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)
15．如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片。闭合开关后的电磁铁的下端是_______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会_______（选填“变长”或“变短”）。
16．包口香糖的锡纸条带金属锡的一侧具有导电性，现将锡纸条剪成中间细、两端粗的形状，直接连在电源的两极上，过了一会发现锡纸条中间处先开始冒烟、起火，原因是：锡纸条的中间细，电阻________，由公式________可知在________和通电时间相同时，电阻越大产生的热量越多，所以锡纸条中间先开始冒烟、起火。
三、实验题（共12分）
17．（4分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是：________；
（2）若实验过程中发现电流表无示数，电压表有示数，但移动滑片电压表的示数会明显变化，电路故障可能是________；
（3）小聪同学按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=________Ω；
（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，重新设计实验电路图如丁图所示，请根据实验过程要求完成部分实验步骤及写出Rx的表达式：
实验步骤如下：
①将滑动变阻器滑到最右端，闭合开关S，读出电流表的读数I1；
②________；
③则被测电阻Rx的阻值为：Rx=________（写出表达式）。
18．（4分）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）。
(2)为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_____水的比热容。（选填“大于”或“小于”）。
(3)通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_______________________________________________________________。
(4)该实验中用到的研究物理问题的法是_________________。
19．（4分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是__________．在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是___________．
四、作图题（共16分）
20．（8分）如图所示，用笔画线代替导线将部分家庭电路连接完整。连接时要求符合安全用电的规定。
（______）
21．（8分）小明设计了一种利用“声控”开关（有声时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路，（导线不得交叉）
（_________）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，灯泡标有“2V 0.2A”字样，闭合开关后，调节滑动变阻器使灯泡正常发光．求：
（1）灯泡的额定功率是多少？
（2）此时，滑动变阻器接入电路的电阻是多少？
（3）整个电路在5min内消耗的电能是多少？
23．（12分）如图所示的电路中，电源电压恒定不变，L是标有“6V 6W”的白炽灯（不考虑温度对L阻值的影响）．当S1闭合、S2断开时，小灯泡L正常发光，且电压表的示数为9V．则：
（1）电源电压为多少伏；
（2）R的阻值为多少欧姆；
（3）当S1、S2闭合时，整个电路的功率为多少瓦．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、C
5、C
6、B
7、D
8、B
9、A
10、A
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、单向导电性 电路中是否有电流及电流的方向
14、变小 变小 不变
15、N 变短
16、大 电流
三、实验题（共12分）
17、R= 电流表被短路 8 见解析
18、温度计示数 小于 在电流和通电时间相同时，导体电阻越大产生的热量越多 控制变量法
19、保护电路 电阻 改变定值电阻两端的电压
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4W （2）20欧 （3）360J
23、15V；9Ω；25W
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．2017年10月10日，中国科学院国家天文台宣布，被誉为“中国天眼”的射电望远镜（如图）经过一年紧张调试，已确认了多颗新发现脉冲星．下列对“中国天眼”的相关物理知识的描述，正确的是
A．“中国天眼”相当于一个巨大的凹面镜，对光线有会聚作用
B．“中国天眼”相当于一个巨大的凹面镜，对光线有发散作用
C．“中国天眼”的作用就相当于人的眼睛，成倒立、缩小的实像
D．“中国天眼”的作用就相当于投影仪，成倒立、放大的实像
2．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
3．把一段粗细均匀的电阻线对折后使用，则电阻（ ）．
A．不变B．变为原来的
C．变为原来的D．变为原来的2倍
4．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（ ）
A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机
5．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
6．将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向C端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的接线柱应是
A．A和BB．B和CC．A和CD．C和D
7．下列家用电器中，功率最接近1kW的是
A．台灯B．液晶电视
C．笔记本电脑 D．空调
8．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
9．现代建筑的电线都是敷设在墙体中的。如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出。可以用如图乙所示的“测量仪”把它们区分开。小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光。则（ ）
A．A和Z是同一根电线，B和X是同一根电线
B．A和X是同一根电线，B和Z是同一根电线
C．B和Y是同一根电线，C和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
10．如果加在某定值电阻两端的电压从6V升高到10V ,通过该电阻的电流变化了0.1A,则该电阻的电功率变化了
A．1.6WB．4.0W
C．0.4WD．3.2W
11．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
12．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）
A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢
二、填空题（每题5分，共4题，20分）
13．如图1所示的发光二极管，当电流由正极经过LED流向负极时，LED发光，表明它处于通电状态；反之，电流不能从负极流向正极，LED不会发光。由此可知，发光二极管具有____。根据其发光与否可以判断___（写出一条即可）。
14．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)
15．如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片。闭合开关后的电磁铁的下端是_______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会_______（选填“变长”或“变短”）。
16．包口香糖的锡纸条带金属锡的一侧具有导电性，现将锡纸条剪成中间细、两端粗的形状，直接连在电源的两极上，过了一会发现锡纸条中间处先开始冒烟、起火，原因是：锡纸条的中间细，电阻________，由公式________可知在________和通电时间相同时，电阻越大产生的热量越多，所以锡纸条中间先开始冒烟、起火。
三、实验题（共12分）
17．（4分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是：________；
（2）若实验过程中发现电流表无示数，电压表有示数，但移动滑片电压表的示数会明显变化，电路故障可能是________；
（3）小聪同学按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=________Ω；
（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，重新设计实验电路图如丁图所示，请根据实验过程要求完成部分实验步骤及写出Rx的表达式：
实验步骤如下：
①将滑动变阻器滑到最右端，闭合开关S，读出电流表的读数I1；
②________；
③则被测电阻Rx的阻值为：Rx=________（写出表达式）。
18．（4分）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）。
(2)为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_____水的比热容。（选填“大于”或“小于”）。
(3)通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_______________________________________________________________。
(4)该实验中用到的研究物理问题的法是_________________。
19．（4分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是__________．在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是___________．
四、作图题（共16分）
20．（8分）如图所示，用笔画线代替导线将部分家庭电路连接完整。连接时要求符合安全用电的规定。
（______）
21．（8分）小明设计了一种利用“声控”开关（有声时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路，（导线不得交叉）
（_________）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，灯泡标有“2V 0.2A”字样，闭合开关后，调节滑动变阻器使灯泡正常发光．求：
（1）灯泡的额定功率是多少？
（2）此时，滑动变阻器接入电路的电阻是多少？
（3）整个电路在5min内消耗的电能是多少？
23．（12分）如图所示的电路中，电源电压恒定不变，L是标有“6V 6W”的白炽灯（不考虑温度对L阻值的影响）．当S1闭合、S2断开时，小灯泡L正常发光，且电压表的示数为9V．则：
（1）电源电压为多少伏；
（2）R的阻值为多少欧姆；
（3）当S1、S2闭合时，整个电路的功率为多少瓦．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、C
5、C
6、B
7、D
8、B
9、A
10、A
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、单向导电性 电路中是否有电流及电流的方向
14、变小 变小 不变
15、N 变短
16、大 电流
三、实验题（共12分）
17、R= 电流表被短路 8 见解析
18、温度计示数 小于 在电流和通电时间相同时，导体电阻越大产生的热量越多 控制变量法
19、保护电路 电阻 改变定值电阻两端的电压
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4W （2）20欧 （3）360J
23、15V；9Ω；25W
