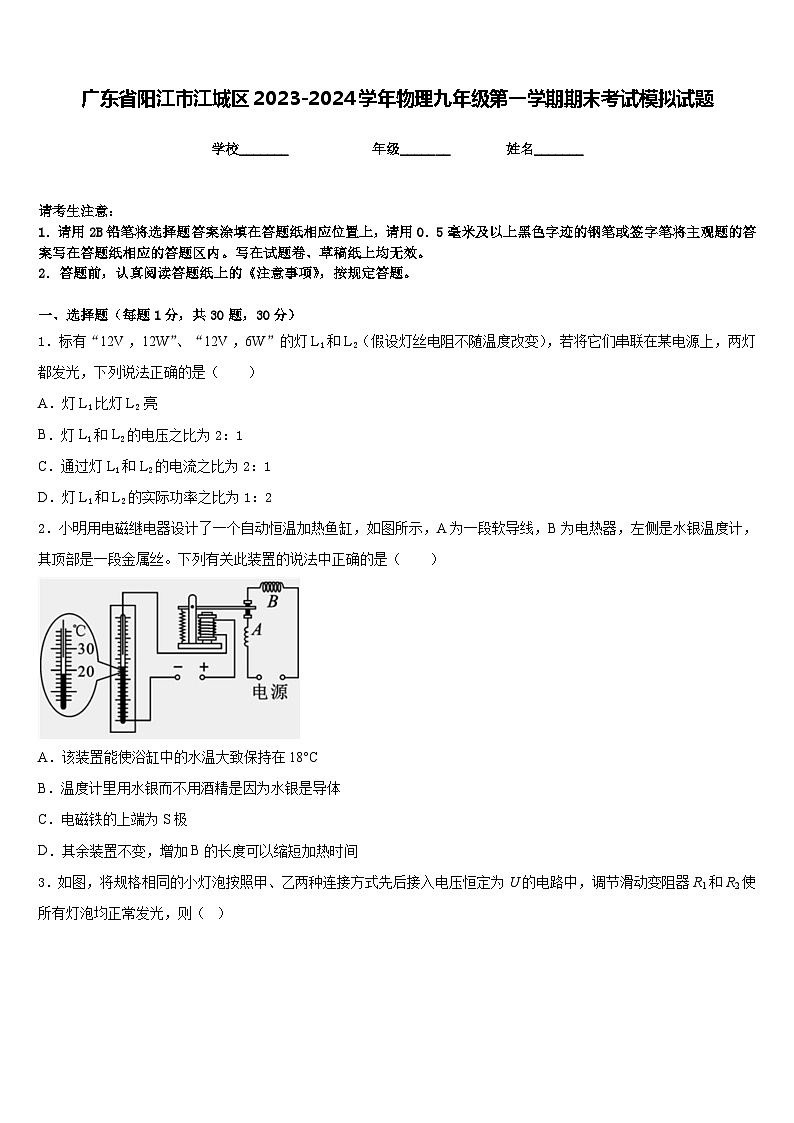

广东省阳江市江城区2023-2024学年物理九年级第一学期期末考试模拟试题含答案
展开
这是一份广东省阳江市江城区2023-2024学年物理九年级第一学期期末考试模拟试题含答案,共9页。
学校_______ 年级_______ 姓名_______
请考生注意:
1.请用2B铅笔将选择题答案涂填在答题纸相应位置上,请用0.5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2.答题前,认真阅读答题纸上的《注意事项》,按规定答题。
一、选择题(每题1分,共30题,30分)
1.标有“12V ,12W”、“12V ,6W”的灯L1和L2(假设灯丝电阻不随温度改变),若将它们串联在某电源上,两灯都发光,下列说法正确的是( )
A.灯L1比灯L2 亮
B.灯L1和L2的电压之比为2:1
C.通过灯L1和L2的电流之比为2:1
D.灯L1和L2的实际功率之比为1:2
2.小明用电磁继电器设计了一个自动恒温加热鱼缸,如图所示,A为一段软导线,B为电热器,左侧是水银温度计,其顶部是一段金属丝。下列有关此装置的说法中正确的是( )
A.该装置能使浴缸中的水温大致保持在18°C
B.温度计里用水银而不用酒精是因为水银是导体
C.电磁铁的上端为S极
D.其余装置不变,增加B的长度可以缩短加热时间

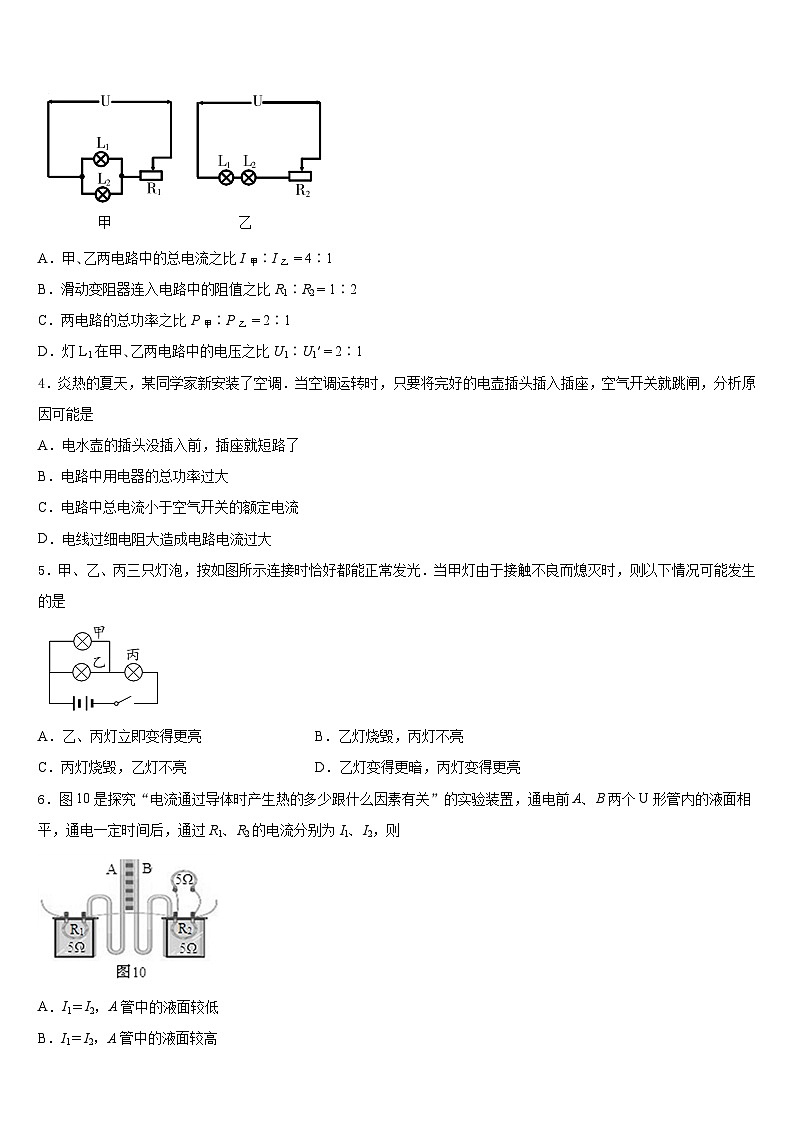

3.如图,将规格相同的小灯泡按照甲、乙两种连接方式先后接入电压恒定为U的电路中,调节滑动变阻器R1和R2使所有灯泡均正常发光,则( )
A.甲、乙两电路中的总电流之比I甲∶I乙 = 4∶1
B.滑动变阻器连入电路中的阻值之比R1∶R2 = 1∶2
C.两电路的总功率之比P甲∶P乙 = 2∶1
D.灯L1在甲、乙两电路中的电压之比U1∶U1′ = 2∶1
4.炎热的夏天,某同学家新安装了空调.当空调运转时,只要将完好的电壶插头插入插座,空气开关就跳闸,分析原因可能是
A.电水壶的插头没插入前,插座就短路了
B.电路中用电器的总功率过大
C.电路中总电流小于空气开关的额定电流
D.电线过细电阻大造成电路电流过大
5.甲、乙、丙三只灯泡,按如图所示连接时恰好都能正常发光.当甲灯由于接触不良而熄灭时,则以下情况可能发生的是
A.乙、丙灯立即变得更亮B.乙灯烧毁,丙灯不亮
C.丙灯烧毁,乙灯不亮D.乙灯变得更暗,丙灯变得更亮
6.图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置,通电前A、B两个U形管内的液面相平,通电一定时间后,通过R1、R2的电流分别为I1、I2,则
A.I1=I2,A管中的液面较低
B.I1=I2,A管中的液面较高
C.I1>I2,A管中的液面较低
D.I1>I2,A管中的液面较高
7.下图是某物理兴趣小组设计的一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。当油箱装满油时,滑杆带动滑动变阻器的滑片恰好移动到电阻片的最下端,电压表的示数为3V;当油箱中的油用完时,滑杆带动滑片恰好移动到电阻片的最上端。已知电源电压为9V且保持不变,电阻片R接入电路中的最大阻值可达20Ω,下列说法正确的是( )
A.油箱中的油量减少时,电路中的电流在变小
B.整个电路消耗的最小功率为2.025W
C.电路中电流的最大值为0.225A
D.R0的阻值为60Ω
8.小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系。实验桌上有如下器材:两个完全相同的烧瓶,瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值为R1和R2的电阻丝(R1>R2),还有满足实验要求的电源、滑动变阻器、开关、导线。他连接了如图所示的电路进行实验,下列说法正确的是
A.此实验探究的是Q与R的关系
B.温度计示数变化的大小反映电阻丝中电流的大小
C.闭合开关一段时间,温度计A比B的示数变化小
D.闭合开关一段时间,电流通过两个电阻丝产生的热量相等
9.如图所示,电源电压保持不变,开关S 闭合后,灯L1、L2都能发光,甲、乙两个电表的示数之比是3:5;当开关断开时,为了使灯L1、L2都能发光,忽略灯丝电阻的变化,则甲乙两表( )
A.甲表为电流表,乙表为电压表,示数之比为3:2
B.甲表为电压表,乙表为电流表,示数之比为2:3
C.甲乙两表都为电流表,示数之比为5:2
D.甲乙两表都为电流表,示数之比为2:5
10.以下有关家用电冰箱的说法正确的是( )
A.冰箱工作一段时间后冷凝器会发热,这是因为电流有热效应
B.某冰箱耗电量为,则它工作时的电流约为0.11A
C.电冰箱的电源线采用三脚插头是为了防止发生触电事故
D.家用电冰箱工作时的功率约为1000W
11.一个验电器的两金属箔片因带电而张开,则这两金属箔片一定
A.带同种电荷B.带异种电荷C.带正电D.带负电
12.下列说法中正确的是( )
A.物理量单位:焦耳、千瓦时、 度及瓦特均属于电能单位
B.常温下玻璃棒属于绝缘体,当条件改变时可能会变成导体
C.被丝绸摩擦过的玻璃棒带上正电荷,这是因为摩擦创造了正电荷
D.电子定向移动的方向规定为电流方向
二、填空题(每题5分,共4题,20分)
13.天然气是目前使用的清洁能源之一,天然气燃烧是将______能转化为内能,完全燃烧的天然气,若释放的能量有80%被水吸收,在一个标准大气压下可将______的水从20℃加热至沸腾。 [,]
14.夏季雷雨天气较多,为避免遭受雷击,一定要在高大建筑物上安装_______,潮湿的雨季,人体的安全电压将_______(选填“变大”、“变小”或“不变”)。
15.在家庭电路中,因电流过大导致空气开关“跳闸”的原因有:(1)_____,(2)_____
16.人们通常说天气很热,这里的“热”是指 ____,用打气筒给自行车轮胎打气时活塞与筒壁会摩擦生热,这里的“热”是指 _________。物体吸热升温,这里的“热”是指______(均选填 “温度”“热量”或“内能”)。
三、实验题(共12分)
17.(4分)小明通过实验“探究水沸腾前后温度变化的特点”,实验过程如下:
(1)安装实验器材时应按照_____选填“自上而下”或“自下而上”);他按照图组装实验器材后,还需补充一个测量仪器是:_____。
(2)补全仪器后,给水加热至90℃时开始计时,读取温度计示数,并将数据记录在下表中。由表中数据可知,水从t=_____min时开始沸腾;水的沸点t=_____℃。
(3)根据数据可以推断,在其它条件都不变的情况下,在t=8min后继续加热,水的温度会_____(选填“升高”、“不变”或“降低”)。
(4)小明同学想验证沸腾需要持续吸热,接下来小明的操作是_____。
(5)小龙观察并分别描绘了沸腾前和沸腾时水中气泡上升的两种情景,如图所示为水沸腾_____(选填“前”或“时”)的图景。
(6)在评估交流时,有同学提出从开始加热到沸腾所用时间过长,请你说出一种节省实验时间的方法_____。
18.(4分)小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”,将得到的数据绘成a、b、c三条图线画在了同一坐标系中,如图乙所示,_________(选填“a”、“b”或“c”)图线表示定值电阻R0的发热功率P0随电流I变化的关系,.如电源电压U保持不变,则由图象可知:电源电压U为______V,定值电阻R0的阻值为______Ω.
19.(4分)用如图所示的电路探究并联电路中的电流关系。
(1)实验中,选择两个小灯泡的规格应该是_____的(填“相同”或“不相同”);
(2)小易将实验数据记录在下表中。分析表中数据。可得出的结论是:_____;
(3)小易这样得出结论有何不妥之处?_____;改进方法是_____。
四、作图题(共16分)
20.(8分)如图,画出支点为O的杠杆所受力F的力臂l。
(__________)
21.(8分)在图中画出正确使用动滑轮提升重物的绕线方法
(______)
五、计算题(共22分)
22.(10分)几千年来中国的厨艺最讲究的就是“火候”。现在市场上流行如图所示的新型电饭锅,采用“聪明火”技术,电脑智能控温、控压,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图甲所示。R1和R2均为电热丝,S1是自动控制开关。用电饭锅的“聪明火”煮米饭时,将该电路接入220V电源,在30min内,电路总功率随时间变化的图象如图乙所示。求:
(1)0-5min内通过R1的电流。
(2)30min内电路消耗的电能。
(3)10-15min内R1的电功率。
23.(12分)如图所示,电源电压恒为12V,电阻R1为20Ω,当开关S闭合后,电压表的示数为8V.求:
(1)电阻R1两端的电压;
(2)通过电阻R2的电流.
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、B
3、C
4、B
5、B
6、D
7、C
8、A
9、C
10、C
11、A
12、B
二、填空题(每题5分,共4题,20分)
13、化学 20
14、避雷针 变小
15、短路 用电器的总功率过大
16、温度 内能 热量
三、实验题(共12分)
17、自上而下秒表599不变撤掉酒精灯时适当减少水量
18、b 3 1
19、不相同 并联电路中干路电流等于各支路电流之和 见详解 见详解
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1)5A;(2)1.584×106J;(3)176W
23、(1)4V;(2)0.2A
t/min
0
1
2
3
4
5
6
7
8
T/℃
90
92
94
96
98
99
99
99
99
测量对象
表的示数I/A
L1所在支路
0.30
L2所在支路
0.20
干路
0.50
