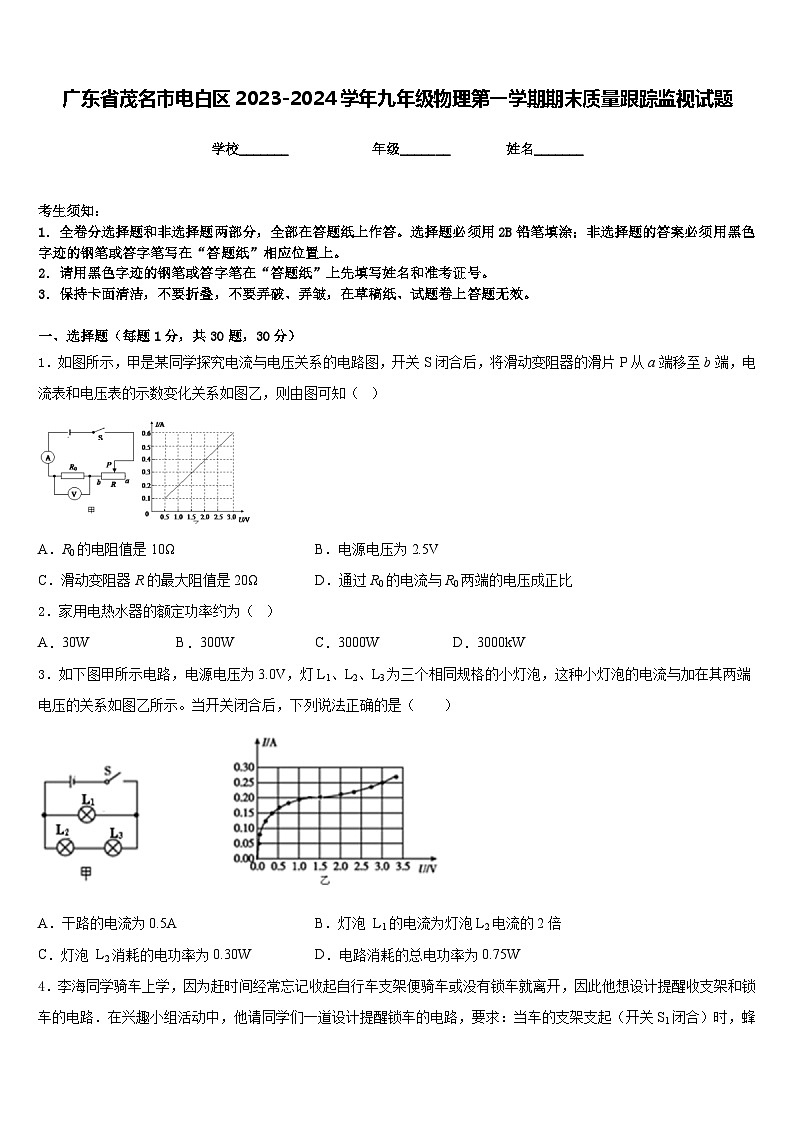

广东省茂名市电白区2023-2024学年九年级物理第一学期期末质量跟踪监视试题含答案

这是一份广东省茂名市电白区2023-2024学年九年级物理第一学期期末质量跟踪监视试题含答案，共8页。试卷主要包含了下列数据中，最接近实际情况的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图可知（ ）
A．R0的电阻值是10ΩB．电源电压为2.5V
C．滑动变阻器R的最大阻值是20ΩD．通过R0的电流与R0两端的电压成正比
2．家用电热水器的额定功率约为（ ）
A．30WB．300WC．3000WD．3000kW
3．如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（ ）
A．干路的电流为0.5AB．灯泡 L1的电流为灯泡L2电流的2倍
C．灯泡 L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W
4．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是
A．B．
C．D．
5．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
6．如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为 “20Ω 2.5A”闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
①电路中最小电流为1A
②定值电阻R0的阻值为6Ω
③灯L正常发光时的电阻为12Ω
④灯L的额定功率为48W

A．只有①正确B．只有②③正确
C．只有①③正确D．①②③④都正确
7．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为2A
B．家用手电筒的额定功率约为200W
C．一节新干电池的电压约为1.5V
D．电饭锅加热煮饭时的功率约为100W
8．下列关于功、功率、机械效率的说法正确的是（ ）
A．物体受到力的作用并运动，则力对物体做功：
B．功率大的机器做功一定比功率小的机器做功快；
C．生活中使用各种机械有的是为了省力，有的是为了省功；

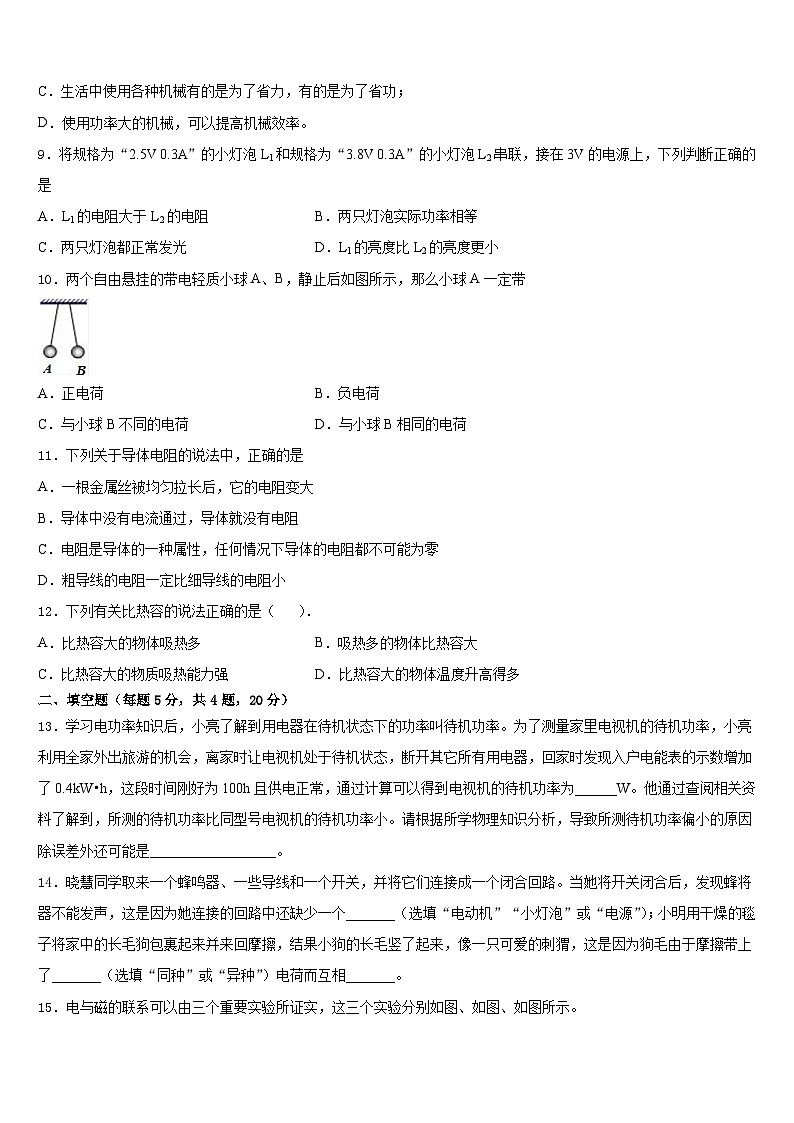

D．使用功率大的机械，可以提高机械效率。
9．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是
A．L1的电阻大于L2的电阻B．两只灯泡实际功率相等
C．两只灯泡都正常发光D．L1的亮度比L2的亮度更小
10．两个自由悬挂的带电轻质小球A、B，静止后如图所示，那么小球A一定带
A．正电荷B．负电荷
C．与小球B不同的电荷D．与小球B相同的电荷
11．下列关于导体电阻的说法中，正确的是
A．一根金属丝被均匀拉长后，它的电阻变大
B．导体中没有电流通过，导体就没有电阻
C．电阻是导体的一种属性，任何情况下导体的电阻都不可能为零
D．粗导线的电阻一定比细导线的电阻小
12．下列有关比热容的说法正确的是（ ）．
A．比热容大的物体吸热多B．吸热多的物体比热容大
C．比热容大的物质吸热能力强D．比热容大的物体温度升高得多
二、填空题（每题5分，共4题，20分）
13．学习电功率知识后，小亮了解到用电器在待机状态下的功率叫待机功率。为了测量家里电视机的待机功率，小亮利用全家外出旅游的机会，离家时让电视机处于待机状态，断开其它所有用电器，回家时发现入户电能表的示数增加了0.4kW•h，这段时间刚好为100h且供电正常，通过计算可以得到电视机的待机功率为______W。他通过查阅相关资料了解到，所测的待机功率比同型号电视机的待机功率小。请根据所学物理知识分析，导致所测待机功率偏小的原因除误差外还可能是__________________。
14．晓慧同学取来一个蜂鸣器、一些导线和一个开关，并将它们连接成一个闭合回路。当她将开关闭合后，发现蜂将器不能发声，这是因为她连接的回路中还缺少一个_______（选填“电动机”“小灯泡”或“电源”）；小明用干燥的毯子将家中的长毛狗包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，这是因为狗毛由于摩擦带上了_______（选填“同种”或“异种”）电荷而互相_______。
15．电与磁的联系可以由三个重要实验所证实，这三个实验分别如图、如图、如图所示。
（1）如图实验：①该实验证实了_____；②应用举例：_____。
（2）如图实验：①该实验证实了_____；②应用举例：_____。
（3）如图实验：①该实验证实了_____；②应用举例：_____。
16．把标有“0.3A”字样的灯泡和一个定值电阻串联接在同一个电路中，绘制出它们的图像，如图所示。当灯泡正常发光时，电源电压为_____V。
三、实验题（共12分）
17．（4分）为完成“探究电流与电阻的关系”实验，小海从实验室取得以下器材：电压恒为4.5V的电池组、电流表、电压表、开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω 1A”的滑动变阻器，导线若干。
（1）如1图，连接电路时开关应___________，开关闭合前，滑片P应移至______________处(选填“最左”或“最右”）,目的是_________________________。
（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如2图所示，记下此时电压为_____V,并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证______表的示数不变，应向__________（“左”或“右”）移动滑片。
（3）通过实验得到电流随电阻变化的图象如3图所示，由此可知：_________定时，通过导体的电流与其电阻成________________比；
（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_____________Ω。
18．（4分）用“伏安法”测未知电阻的阻值。
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求:滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)____________-。
(2)电路接通前，滑动变阻器的滑片P应该移至图中____________处(选填“A”，或“B”)。
(3)实验中，用滑动变阻器调节接人电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电压表的指针如图乙所示，其示数为___________V。小林根据几组实验数据计算出待测电阻R的值，并绘制了R的U-I图象。本实验小林要多次测量取平均值，是为了________________。
(4)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丙所示的U-I图象。小林发现小宇绘制的U-I图象和自已绘制的U-I图象不同，你认为其原因是小宇_____________；小林根据小宇的图象也可计算出待测电阻R=__________Ω。(实验过程中电源电压保持不变)。
19．（4分）小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。小宇用图甲所示的电路继续进行探究：
(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；
(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；
(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
四、作图题（共16分）
20．（8分）根据实物图，在右边虚线框内画出相应的电路图。
21．（8分）图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压保持不变，灯 L 标有“12V 12W”的字样，R2=12Ω，当 S1、S2 都闭合时。电流表示数为 1.2A。这时灯 L 正常发光（忽略温度对灯丝电阻的影响），求：
（1）电源电压和电阻 R1 的阻值；
（2）若将开关 S1、S2 都断开。此时灯 L 实际消耗的功率是多少？
23．（12分）如图是“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式。某该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，求：
(1)这些水吸收的热量是多少？[c水=4.2×103J/（kg·℃）]
(2)若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是多少kW·h？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、B
5、A
6、A
7、C
8、B
9、D
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、4 家庭电路中因接入导线有电阻，导致总电阻增大 或“用电器的电压变小”
14、电源 同种 排斥
15、通电导线周围产生磁场 电磁铁 通电导线在磁场中产生力的作用 电动机 闭合电路中的一部分在磁场中做切割磁感线运动时产生感应电流 发电机
16、8
三、实验题（共12分）
17、断开 最左 保护电路 2.5 电压 左 电压 反 50
18、 B 2.6 减小误差 电压表并联在了滑动变阻器两端 10
19、L1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12V；60Ω；(2)3W。
23、（1）1.512×107J；（2）6kW.h
