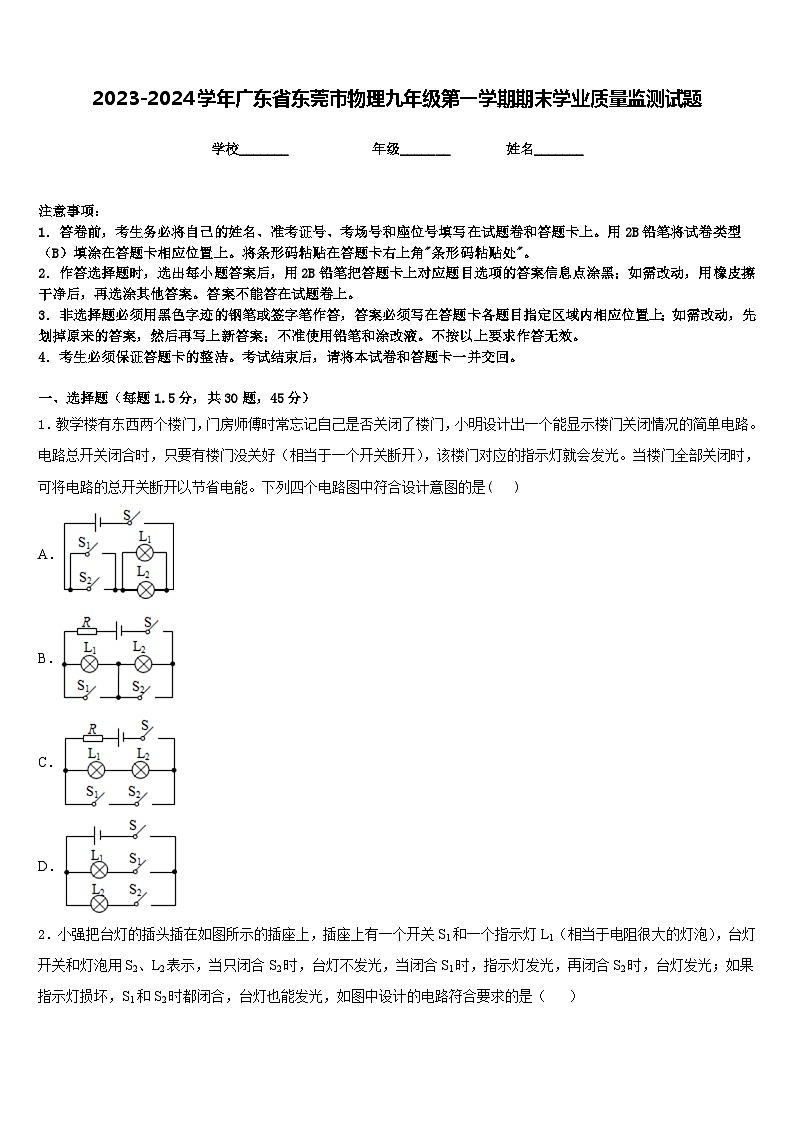

2023-2024学年广东省东莞市物理九年级第一学期期末学业质量监测试题含答案
展开
这是一份2023-2024学年广东省东莞市物理九年级第一学期期末学业质量监测试题含答案，共14页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．教学楼有东西两个楼门，门房师傅时常忘记自己是否关闭了楼门，小明设计出一个能显示楼门关闭情况的简单电路。电路总开关闭合时，只要有楼门没关好（相当于一个开关断开），该楼门对应的指示灯就会发光。当楼门全部关闭时，可将电路的总开关断开以节省电能。下列四个电路图中符合设计意图的是( )
A．
B．
C．
D．

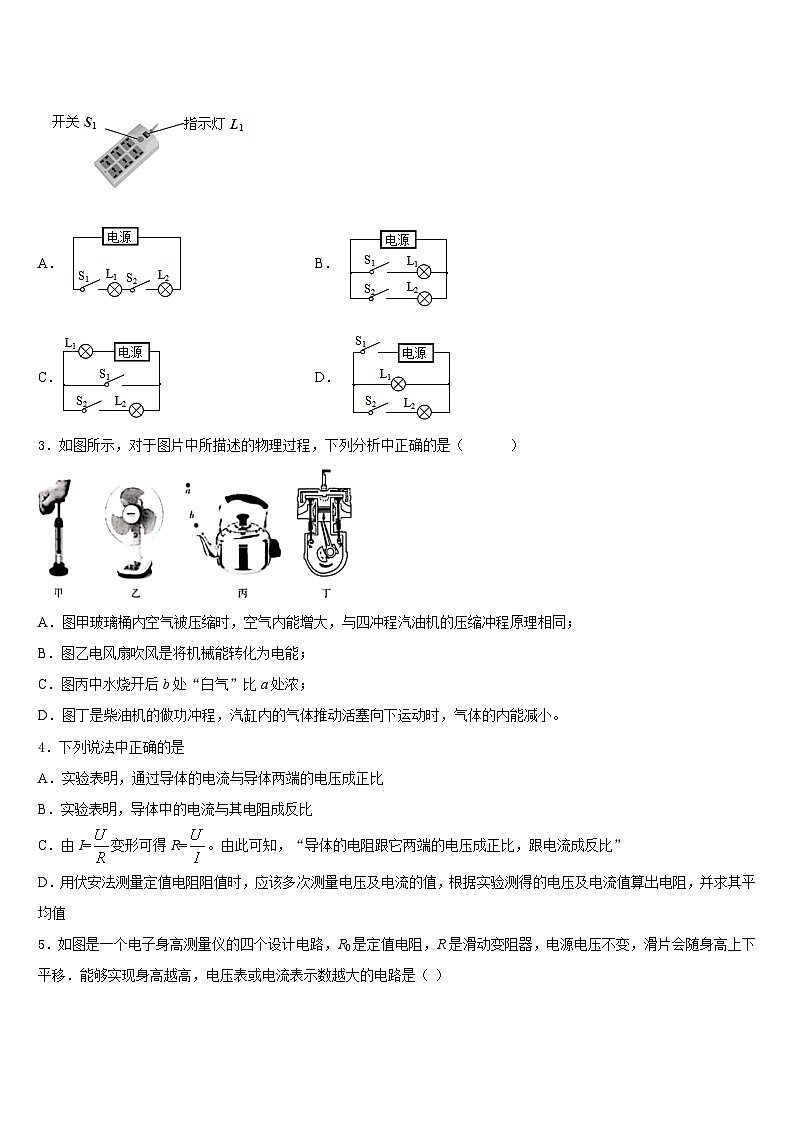

2．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）
A．B．
C．D．
3．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．图甲玻璃桶内空气被压缩时，空气内能增大，与四冲程汽油机的压缩冲程原理相同；
B．图乙电风扇吹风是将机械能转化为电能；
C．图丙中水烧开后b处“白气”比a处浓；
D．图丁是柴油机的做功冲程，汽缸内的气体推动活塞向下运动时，气体的内能减小。
4．下列说法中正确的是
A．实验表明，通过导体的电流与导体两端的电压成正比
B．实验表明，导体中的电流与其电阻成反比
C．由I=变形可得R=。由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”
D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值

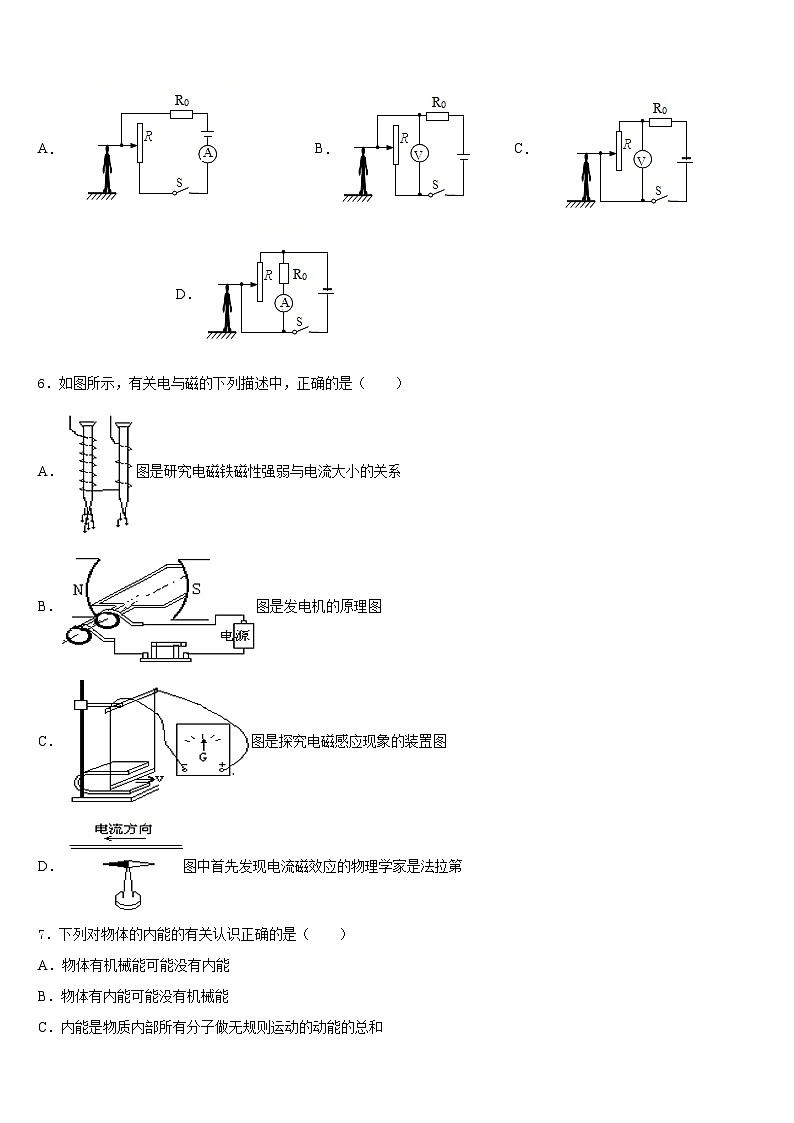

5．如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A．B．C．D．
6．如图所示，有关电与磁的下列描述中，正确的是（ ）
A．图是研究电磁铁磁性强弱与电流大小的关系
B．图是发电机的原理图
C．图是探究电磁感应现象的装置图
D．图中首先发现电流磁效应的物理学家是法拉第
7．下列对物体的内能的有关认识正确的是（ ）
A．物体有机械能可能没有内能
B．物体有内能可能没有机械能
C．内能是物质内部所有分子做无规则运动的动能的总和
D．温度高的物体内能一定比温度低的物体内能大
8．如图所示的电路中，开关装在位置a和b相比较（ ）
A．装在a位置时灯会更亮一些B．装在b位置时灯会更亮一些
C．只有装在a位置才能控制灯的亮灭D．都一样能控制灯的亮灭
9．如图所示，当闭合开关S，且将滑动变阻器滑片P向右移动时，图中的电磁铁（ ）
A．a端是N极，磁性增强B．a端是S极，磁性增强
C．b端是N极，磁性减弱D．b端是S极，磁性减弱
10．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（ ）
A．10Ω，0.9wB．6Ω 0.9W
C．6Ω 1.5W D．10Ω 1.8W
11．水蒸发时，水由液态变为气态，水分子（ ）
A．分解成氢原子与氧原子B．体积膨胀
C．没有改变D．质量变小
12．电动汽车越来越多地进入普通家庭，电动汽车的核心部件是电动机，下面图中能正确反映电动机工作原理的是（ ）
A．B．C．D．
13．如图所示是某教师自制的教具．他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒立即飞出．关于此实验，说法不正确的是
A．酒精不完全燃烧时热值不变
B．能闻到酒精的气味说明分子不停的做无规则运动
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出后瓶内气体的内能减小，温度降低
14．对于公式R=的理解，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
15．如图所示是内燃机的四个冲程，其中属于压缩冲程的是
A．B．C．D．
16．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
17．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）
A．B．
C．D．
18．下列符合安全用电原则的是（ ）
A．低于220V的电压对人体是安全的
B．家庭中的空气开关跳闸后，直接合上空气开关就可以了
C．使用测电笔时手要接触笔尾的金属体
D．只有当人体接触带电体时，才可能发生触电事故
19．下列现象中与分子运动无关的是（ ）
A．挂在室外的湿衣服变干
B．拆除老旧建筑物时，灰尘飞舞
C．加了白糖的水会变甜
D．衣柜中的樟脑丸变小
20．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路
21．如图是一种温度自动报警器原理示意图，制作水银温度计时在玻璃管中封入一段金属丝，当温度上升，水银与金属丝相接触时，下列说法正确的是（ ）
A．只有绿灯亮
B．只有电铃响
C．绿灯亮同时电铃响
D．绿灯不亮，电铃不响
22． “珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是
A．在户外，不要靠近高压带电体
B．用湿布擦拭正在发光的灯泡
C．使用测电笔时手不能接触笔尾金属体
D．将三脚插头改为两脚插头接在两孔插座上使用
23．有A、B、C、三个带电小球，已知B排斥A，B吸引C，则把A和C靠近时，将
A．互相吸引B．互相排斥
C．没有作用D．以上三种情况都有可能
24．有四位同学分别将线圈、小灯泡、微型直流电动机、电阻与一节干电池串联，制成通断路检测器，用它检查导线内部是导通还是断开，如图所示。使用时将P、Q接在待测导线两端，你认为不能直接反映检测结果的是
A．
B．
C．
D．
25．一个瓶子装满水时的总质量是 400g，装满酒精时的总质量是 350g．则瓶子的容积是（ ）（ρ水=1.0×103kg/m3，ρ酒精=0.8×103 kg/m3）
A．400cm3B．350cm3C．250cm3D．200cm3
26．如图，电源电压不变，R 是定值电阻。将一个“6 V 2 W”的小灯泡接在a、b 两点间，灯恰能正常发光：若换一个“6 V 3 W”的小灯泡接在 a、b 两点间，则
A．电阻 R 两端的电压保持不变B．小灯泡消耗的电功率等于 3 W
C．小灯泡消耗的电功率大于 3 WD．相同时间电阻 R 消耗的电能增大
27．为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路（有声音响时，声控开关闭合；环境光线非常暗时，光控开关闭合），要求：只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这一要求的电路是（ ）
A．B．
C．D．
28．火箭从地面向上发射的过程中，火箭外壳和大气摩擦后温度越来越高，下列说法正确的是
A．现代火箭用液态氢作燃料，是因为它具有较大的热值
B．火箭从地面向上加速运动的过程，重力势能转化为动能，总的机械能增大
C．火箭外壳温度升高，内能增大，火箭的机械能全部转化为内能
D．火箭加速运动的过程中，机械能增大，是氢气的内能转化学能再转化为火箭的机械能
29．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
30．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
二、填空题（每空1分，共10题，20分）
31．如图所示，电阻R与小灯泡连接在电路中，当闭合开关S1、S2时，电阻R被_______，此时灯泡的电功率为9W．S1闭合S2断开时,灯泡的电功率为1W（不考虑灯泡的电阻随温度而发生变化），则此时电阻R消耗的电功率为________W．
32．现有“220V100W”的电灯泡一只，将它接在电压为“110V”的电路中，实际功率为_____W，消耗1kWh的电能可供它连续工作______h
33．如下图所示是一个电表的表盘。也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法，你也能知道，它是测量_________大小的仪表， 它的示数是_________。
34．汽车的散热器用水作冷却剂利用了水的_____较大的性质；某汽车行驶100km消耗汽油7kg，这些汽油完全燃烧能放出_____J的热量（汽油的热值q＝4.6×107J/kg）．
35．在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能______，这是通过______（选填“做功”或“热传递”）来改变内能的；质量为10kg的沙子温度降低1℃放出的热量是_____ J。（已知c沙＝0.92×103J/（kg℃））
36．如图所示的实物连接中，开关闭合时会造成非电源短路的是：_____；_______；_________。
37．如图所示的电路中，电源电压保持不变，当开关S闭合时，发现其中一盏灯不亮。若电流表示数为零，电压表有示数。出现这种现象的原因可能是：________。若电流表和电压表均有示数。则原因可能是：____________。
38．甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为________．
39．2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功。天然气水合物，因其外观像冰、遇火即燃故而俗称“可燃冰”，它燃烧后仅会生成少量的二氧化碳和水，是一种绿色清洁能源，据中央台报道，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50000km，这说明可燃冰与天然气相比具有更大的_____。若3m3的可燃冰完全燃烧，其放出的热量为_____J．假设这些热量全部被水吸收，可以使_____kg的水温度升高50℃．（可燃冰热值约为1.4×1010J/m3）
40．如图，电源电压恒定，定值电阻的阻值R0已知。闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表的示数为0.4U，则由已知量和测得量可以推出：R=_______，R的功率P=________。
三、实验题（每空1分，共2题，15分）
41．用“伏安法”测未知电阻的阻值：
（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是__________。
（2）如图乙所示是小明测量定值电阻的实物图（不完整），请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)。
（_____________）
（3）伏安法测电阻的原理是________。连接电路前，开关必须_____，电路接通前，滑动变阻器的滑片P应移至阻值最大端。
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx_____(填“短路”或“断路”)。
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，则本次实验测得定值电阻Rx是________Ω。
（6）在物理实验中，经常要对物理量进行多次测量。下列实验与本次实验进行多次测量的目的相同的是_______（填字母序号）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U—I图像。小明发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇________。
42．在图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来．
（_____）
四、计算题（每题10分，共2题，20分）
43．一个“220V 800W”电炉子，正常工作时电流有多大？正常工作时电阻有多大？假如电路的电压降到210V，电炉丝的电阻不变，这时电炉子的实际功率有多大？
44．（2016·江西卷）如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观.小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示.求：
（1）此时足浴器的工作电流.（计算结果保留一位小数）
（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量.
（3）上述加热过程耗时16min，该足浴器的热电效率
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、D
3、A
4、D
5、B
6、C
7、B
8、D
9、C
10、C
11、C
12、D
13、C
14、D
15、B
16、D
17、C
18、C
19、B
20、D
21、B
22、A
23、A
24、D
25、C
26、D
27、C
28、A
29、A
30、C
二、填空题（每空1分，共10题，20分）
31、短路；2W
32、25 40
33、电阻 26
34、比热容；1．22×108J
35、增加 热传递 0.92×104
36、蜂鸣器的两接线柱上的导线线头相连 小电动机的两接线柱上的导线线头相连 开关的两接线柱上的导线线头相连
37、灯泡L2断路 灯泡L1断路
38、5：2
39、热值 4.2×1010 2×105
40、
三、实验题（每空1分，共2题，15分）
41、对电流表指针进行调零 断开 断路 13 A 电压表接到滑动变阻器两端
42、见解析所示
四、计算题（每题10分，共2题，20分）
43、 (1)3.64A (2)60.5Ω (3) 728.93W
44、（2）2.3A；（2）3.2×205J；（3）4.5%
