广东省佛山市乐从镇2023-2024学年物理九上期末学业水平测试模拟试题含答案

这是一份广东省佛山市乐从镇2023-2024学年物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了电阻这一物理量的单位是，在国际单位制中，功的单位是，下列设备中，原理相同的一组是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）

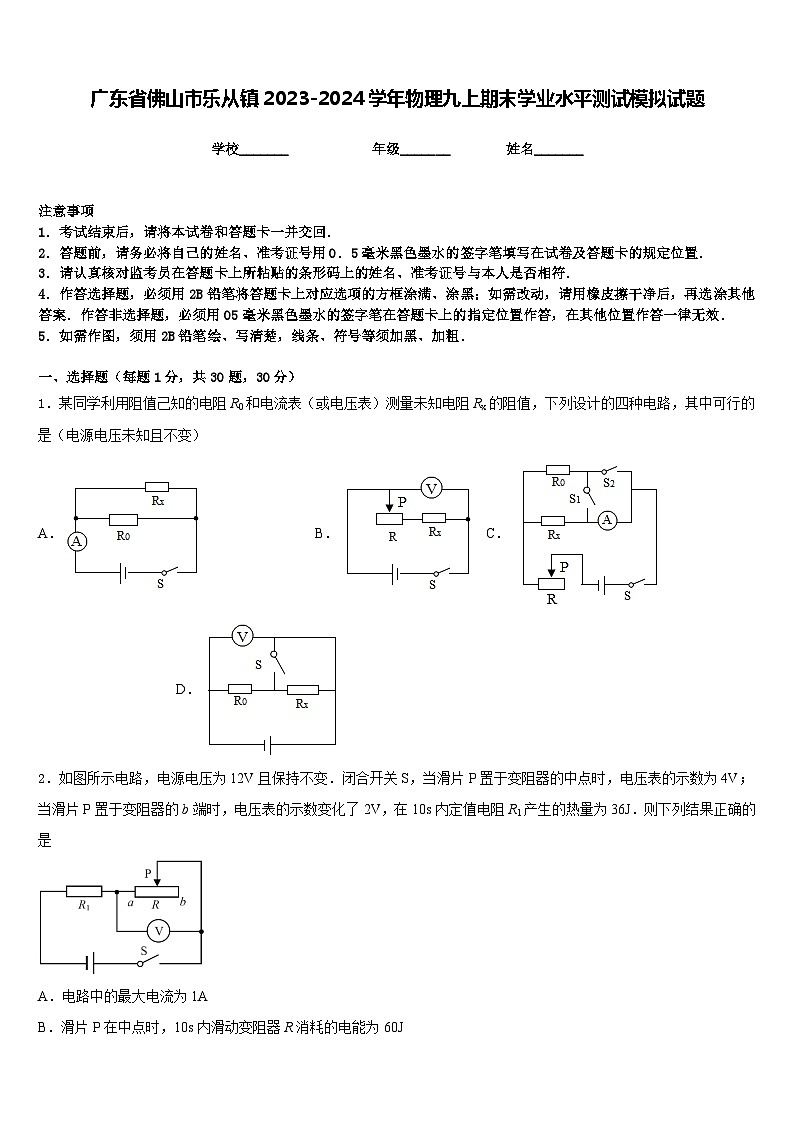

1．某同学利用阻值己知的电阻R0和电流表（或电压表）测量未知电阻Rx的阻值，下列设计的四种电路，其中可行的是（电源电压未知且不变）
A．B．C．D．
2．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J

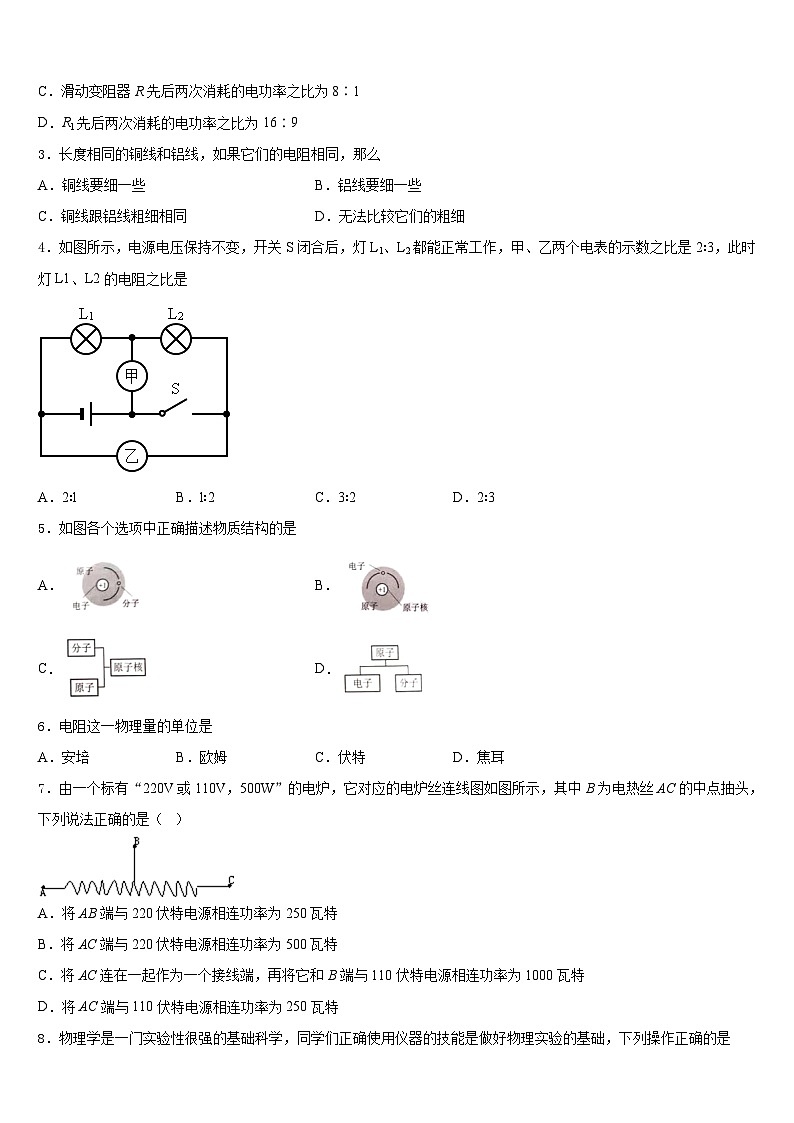

C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
3．长度相同的铜线和铝线，如果它们的电阻相同，那么
A．铜线要细一些B．铝线要细一些
C．铜线跟铝线粗细相同D．无法比较它们的粗细
4．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是
A．2∶lB．l∶2C．3∶2D．2∶3
5．如图各个选项中正确描述物质结构的是
A．B．
C．D．
6．电阻这一物理量的单位是
A．安培B．欧姆C．伏特D．焦耳
7．由一个标有“220V或110V，500W”的电炉，它对应的电炉丝连线图如图所示，其中B为电热丝AC的中点抽头，下列说法正确的是（ ）
A．将AB端与220伏特电源相连功率为250瓦特
B．将AC端与220伏特电源相连功率为500瓦特
C．将AC连在一起作为一个接线端，再将它和B端与110伏特电源相连功率为1000瓦特
D．将AC端与110伏特电源相连功率为250瓦特
8．物理学是一门实验性很强的基础科学，同学们正确使用仪器的技能是做好物理实验的基础，下列操作正确的是

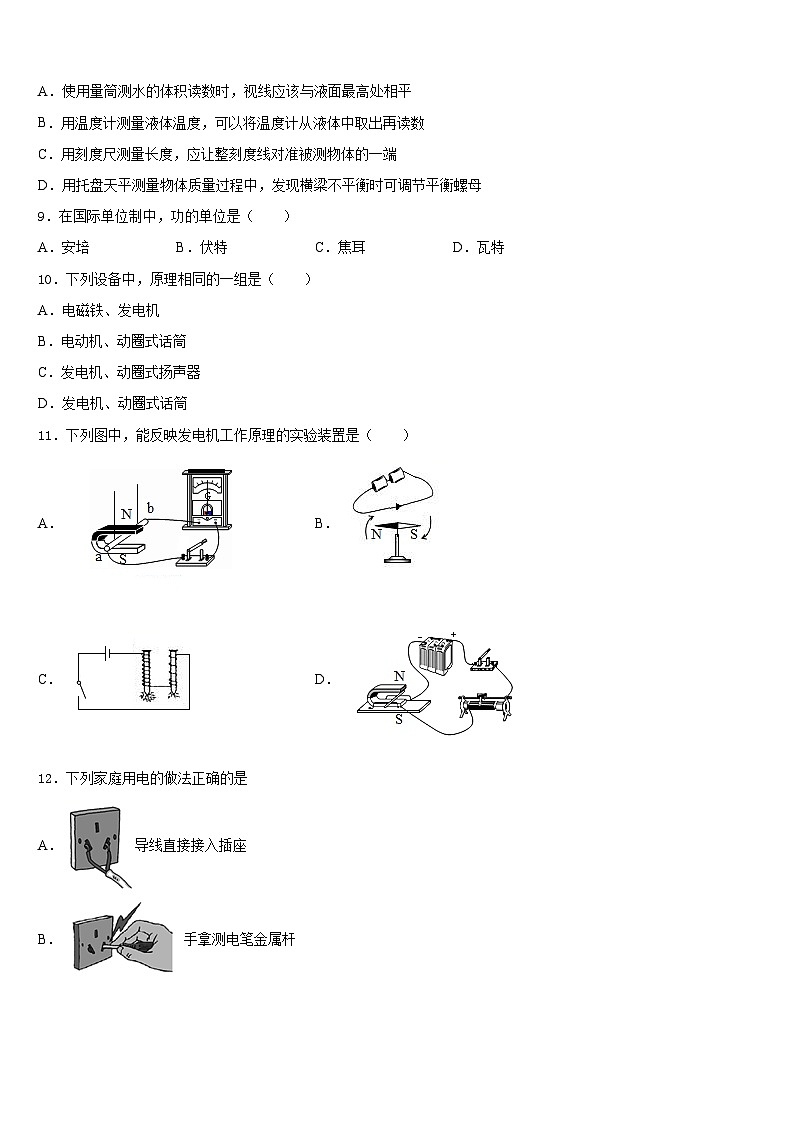

A．使用量筒测水的体积读数时，视线应该与液面最高处相平
B．用温度计测量液体温度，可以将温度计从液体中取出再读数
C．用刻度尺测量长度，应让整刻度线对准被测物体的一端
D．用托盘天平测量物体质量过程中，发现横梁不平衡时可调节平衡螺母
9．在国际单位制中，功的单位是（ ）
A．安培B．伏特C．焦耳D．瓦特
10．下列设备中，原理相同的一组是（ ）
A．电磁铁、发电机
B．电动机、动圈式话筒
C．发电机、动圈式扬声器
D．发电机、动圈式话筒
11．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．
12．下列家庭用电的做法正确的是
A．导线直接接入插座
B．手拿测电笔金属杆
C．湿手拔插头
D．用电器外壳接地
二、填空题（每题5分，共4题，20分）
13．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．
14．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上________电荷，互相________的缘故．
15．如图所示，为辨别家庭电路中的火线与零线，手拿试电笔方法正确是______图（选填“甲”或“乙”）。
16．由某种合金制成的两个大小不同的工艺品，其中一个实心，一个空心．小明为判定哪个是空心的，进行了如下实验．（已知ρ水= 1.0 g/cm1，取g = 10 N/kg）
（实验过程）将下列实验步骤中空白处补充完整．
①用弹簧测力计测出小工艺品的重力G1 = 2 N．
②将挂在测力计下方的小工艺品浸没水中，小工艺品受到________个力的作用，此时测力计的示数F1 = 1.6 N，则浮力F浮=__________N．
③用测力计测出大工艺品的重力G2 = 1 N．
④如图所示，将挂在测力计下方的大工艺品浸没水中，测力计的示数F2 =_________N．
⑤合金的密度ρ =______________g/cm1，则_________（选填“大”或“小”）工艺品是空心的．
（拓展应用）空心工艺品空心部分的体积是_________cm1．
三、实验题（共12分）
17．（4分）小明按如图甲所示电路进行“测量小灯泡电功率”的实验，己知电源电压为6V，小灯泡额定电压为3.8 V，电阻约8Ω，滑动变阻器标有“25Ω， A”字样。
（1）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是______（填序号）
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（2）下表是记录与处理实验数据的表格（部分），表中S处内容是_________（用符号表示）
（3）当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为_________W；
（4）在第1次实验中，小灯泡不亮的原因是________；
（5）分析可知，表格内实验序号________中的数据不是真实值，原因是_________；
（6）根据表格中的可靠数据可知，小灯泡的阻值随电压的增大而_________。
18．（4分）为了探究“物体动能大小和哪些因素有关”小明设计了图所示的实验方案，让小球从高度为h的斜面顶端滑下，推动小木块在水平地面上运动一段距离s，则
（1）此实验中是通过测量_________（选填“s”或“h”）来反映小球动能的大小。
（2）小明发现，这个实验装置和研究“阻力对物体运动的影响”的实验装置很相似，只要将小球换成小车，去掉木块，添加毛巾、棉布就可以完成，为了能在实验的基础上进一步科学推理出物体不受力时的运动状态，在水平桌面上铺垫实验材料的顺序应是_________。
A．木板、毛巾、棉布 B．毛巾、棉布、木板
C．棉布、木板、毛巾 D．毛巾、木板、棉布
19．（4分）小明用图中的装置“探究影响电流产生的热量的因素”a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端。请回答下列问题：
（1）在图甲中，这个装置可探究电流产生的热量与_____的关系。通电一段时间，容器_____中电流产生的热量较多（选填“a”或“b”）。
（2）该实验是通过观察U型管中液面_____的变化，来比较电流通过电阻丝产生的热量多少，这应用的主要物理方法是_____（填字母）
A．等效替代 B．放大法 C．转换法 D．控制变量法
（3）图乙是探究电流产生的热量和某因素的关系的实验装置，该探究中得到的结论：_____。
四、作图题（共16分）
20．（8分）如图甲所示，家庭电路中可用一个开关控制插座，增强安全性。请在图乙中将开关和插座正确连入电路。
（________）
21．（8分）如图所示电路中有两个小灯泡，请在图中圆圈内,分别填入灯泡、电流表或电压表的符号。要求两个灯泡并联，开关断开时两灯均不发光；开关闭合时两灯均能发光，且两电表的示数均不为零。
（_______________）
五、计算题（共22分）
22．（10分）小涛在家用用煤气灶烧开水，将壶中2kg的水从20℃加热到100℃，完全燃烧了0.03m3的煤气。已知煤气的热值为4×107J/m3，水的比热容是4.2×103J/(kg•℃)。试求：
（1）水吸收的热量是多少？
（2）煤气完全燃烧放出的热量是多少？
（3）煤气灶的效率是多少？
23．（12分）CFXB型热水壶的原理图如图所示，它有加热和保温两档，通过开关S进行调节，、为电热丝，、阻值恒定不变。求：
（1）在保温挡正常工作时，电路中的电流是多少？
（2）电热丝、的阻值分别为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、B
5、B
6、B
7、B
8、C
9、C
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、增大 增大
14、异种 吸引
15、甲
16、三 0.4 2.2 5.0 大 20
三、实验题（共12分）
17、C P/W 1.9 灯泡实际功率太小 5 详见解析 增大
18、s B
19、电阻 b 高度差 C 在电阻与通电时间相同时，通过导体的电流越大，产生的热量越多
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6.72×105J；（2）1.2×106J；（3）56%
23、（1）0.2A（2）48.4Ω；1051.6Ω
实验序号
1
2
3
4
5
U/V
1.00
2.00
3.00
3.80
4.20
I/A
0.20
0.40
0.47

0.51
S
小灯泡亮度
不亮
不亮
偏暗
正常
很亮
