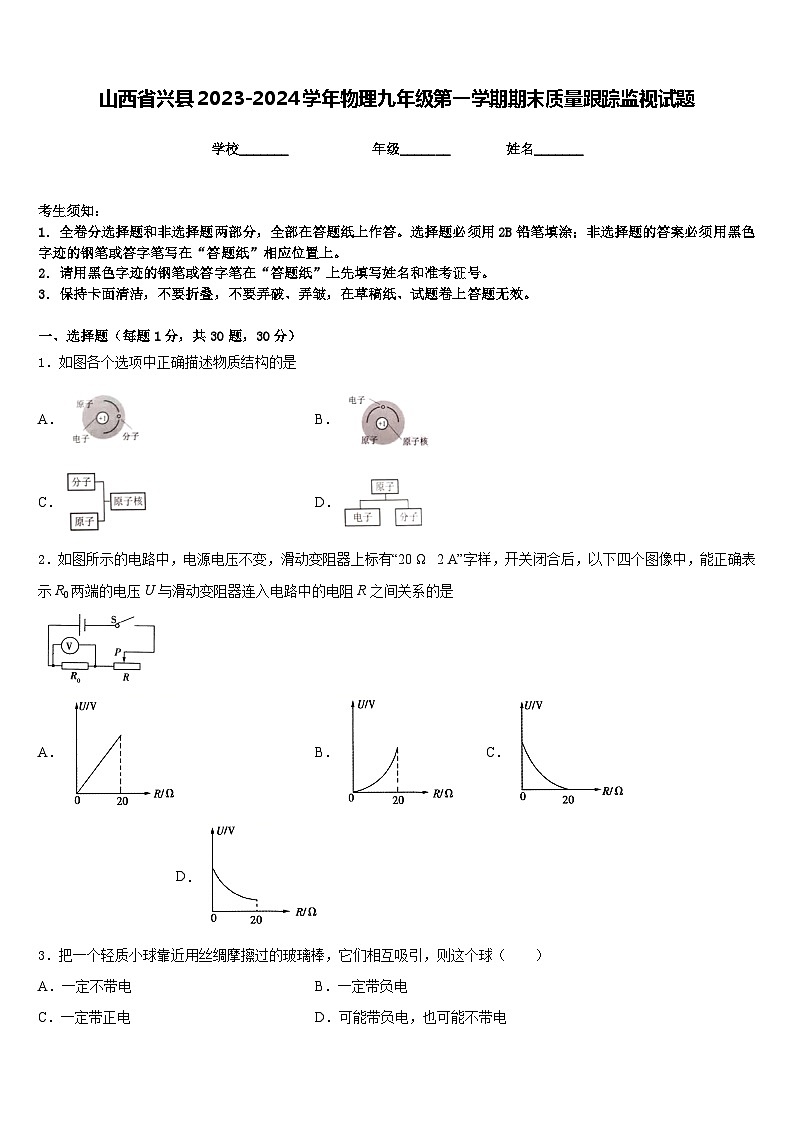

山西省兴县2023-2024学年物理九年级第一学期期末质量跟踪监视试题含答案

这是一份山西省兴县2023-2024学年物理九年级第一学期期末质量跟踪监视试题含答案，共10页。试卷主要包含了已知汽油的热值为J/kg等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图各个选项中正确描述物质结构的是
A．B．
C．D．
2．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
3．把一个轻质小球靠近用丝绸摩擦过的玻璃棒，它们相互吸引，则这个球（ ）
A．一定不带电B．一定带负电
C．一定带正电D．可能带负电，也可能不带电
4．关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰水混合物内能为零
B．物体放出热量，温度可能不变
C．物体的温度越高，所含热量越多
D．热量由内能多的物体传递给内能少的
5．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（ ）
A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力
6．如图所示的电路，电源电压保持不变，开关S由断开到闭合，则（ ）
A．电压表的示数变大电流表的示数变小
B．电压表的示数变小电流表的示数变大
C．电压表和电流表示数都变大
D．电压表和电流表示数都变小

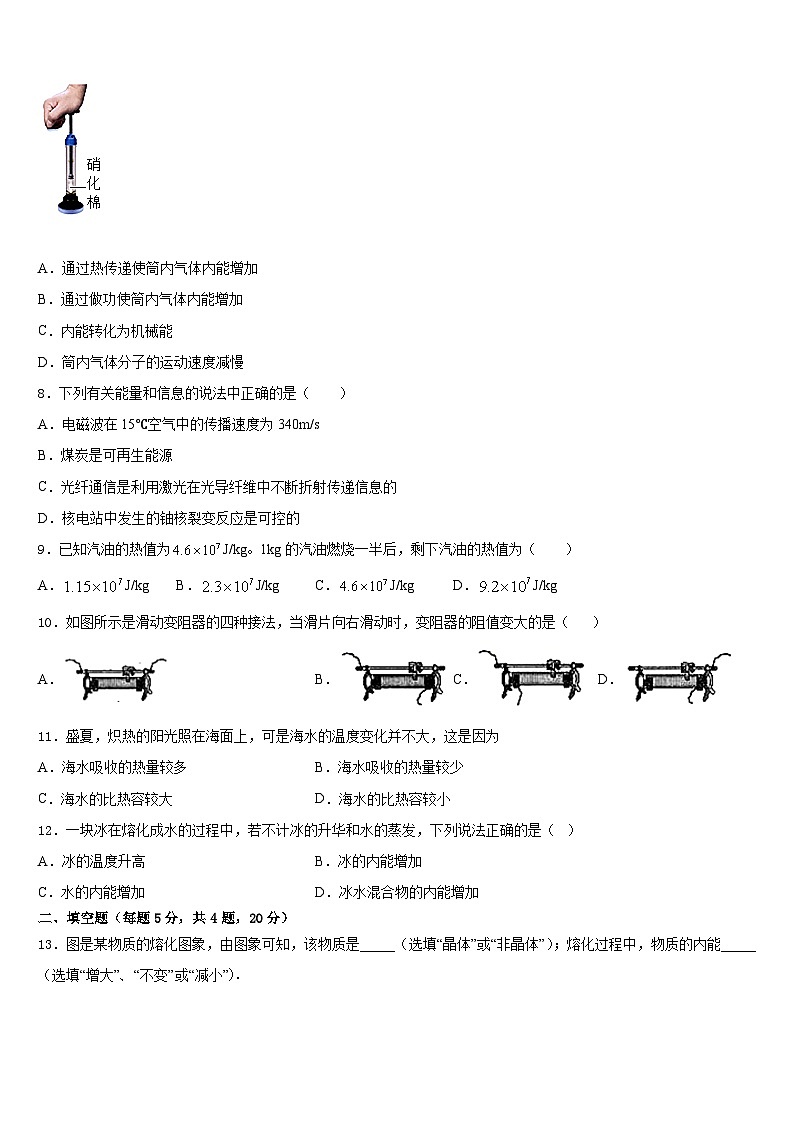

7．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到棉花燃烧起来。关于这个过程说法正确的是（ ）
A．通过热传递使筒内气体内能增加
B．通过做功使筒内气体内能增加
C．内能转化为机械能
D．筒内气体分子的运动速度减慢
8．下列有关能量和信息的说法中正确的是（ ）
A．电磁波在15℃空气中的传播速度为340m/s
B．煤炭是可再生能源
C．光纤通信是利用激光在光导纤维中不断折射传递信息的
D．核电站中发生的铀核裂变反应是可控的
9．已知汽油的热值为J/kg。1kg的汽油燃烧一半后，剩下汽油的热值为（ ）
A．J/kgB．J/kgC．J/kgD．J/kg
10．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．
11．盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为
A．海水吸收的热量较多B．海水吸收的热量较少
C．海水的比热容较大D．海水的比热容较小
12．一块冰在熔化成水的过程中，若不计冰的升华和水的蒸发，下列说法正确的是（ ）
A．冰的温度升高B．冰的内能增加
C．水的内能增加D．冰水混合物的内能增加
二、填空题（每题5分，共4题，20分）
13．图是某物质的熔化图象，由图象可知，该物质是_____（选填“晶体”或“非晶体”）；熔化过程中，物质的内能_____（选填“增大”、“不变”或“减小”）．
14．某段导体两端加12V电压时，通过导体的电流为0.3A，导体的电阻是________Ω；当导体两端电压为4V时，通过导体的电流为________ A；当导体两端电压为0V时，导体的电阻是________Ω。
15．总书记说：“绿水青山就是金山银山”，倡导保护环境．光伏发电站的推广实现了将_____转化为电能．
16．小明小明同学家电能表铭牌上标有“3000r /（kW·h)”字样，他让家里的空调单独工作，观察到在1 min的时间内，电能表的转盘转了50转，则观察期间空调的实际功率为______ W．
三、实验题（共12分）
17．（4分）小红用伏安法测量小灯泡L的电阻。
（1）请你在方框内画出实验电路图。
（____）
（2）如图为小红未完成的实物连线图，请你将电压表接入电路。
（____）
（3）在开关闭合前，图中滑动变阻器的滑片应置于_____端（填“左”或“右”）。
（4）小红检查电路连接正确无误，闭合开关S，发现灯不发光，且电压表示数、电流表示数均为零。若电路中只有一处故障，且电源、开关S、电流表、电压表均无故障。请你判断电路出现的故障可能是：_____。
（5）排除电路故障后，闭合开关S，调节滑动变阻器滑片，观察到电流表、电压表的示数如下图所示，此时通过小灯泡的电流为_____A；此时小灯泡的电阻为_____Ω。
18．（4分）实验室要测量一只未知阻值Rx的阻值，提供的器材有：由两节干电池串联成的电源，学生用电流表（0～0.6A，0﹣3A）一只，学生用电压表（0～3V，0﹣15V）一只，阻值变化范围合适的滑动变阻器R一只，电阻箱R0一只，开关和导线若干。
小明、小华、小虎、小芳分别设计了如图中甲，乙，丙、丁4种电路。
（1）小明设计如图甲所示的方案，依据的原理为_____；
（2）根据图乙连接如图实物图；
（______）
（3）小虎设计的实验方案，电路图如图丙所示，你帮她补完实验操作步骤：
①按照电路图连接好电路后，闭合开关，将电阻箱阻值调至最大；记下_____和_____；（用文字和物理量的符号说明）
②将电阻箱阻值调为0Ω，记下电压表示数U；
③待测电阻Rx的表达式为：Rx＝_____；
（4）若Rx的阻值约为400Ω，能根据设计的电路测出Rx的实验的方案有_____（选填序号）。
A．甲和乙 B．乙和丙 C．丙和丁 D．甲、乙、丙、丁均可
19．（4分）小明同学用下列器材探究“电流与电压和电阻的关系”：电压15V保持不变的电源，规格是“50Ω 1A”的滑动变阻器，阻值为10Ω、20Ω、30Ω、50Ω的电阻各一个，满足测量需求的电流表，电压表各一个。
（1）图甲是他连接的电路，请改动一根导线，使电路连接正确，在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；__________________
（2）电路连接正确后，小明先探究“电阻R0一定，电流与电压的关系”，他将10Ω的电阻作为R0接入电路，闭合开关，通过调节滑动变阻器滑片P，测出电阻两端在不同电压时的电流值，记录如表1所示。第3次实验时电流表的读数如图乙所示，则此时流经电阻的电流为_________A。分析数据，可以得出结论：在电阻一定时，流经导体的电流和导体两端的电压成_________；
表1
表2
（3）小明再探究“电压U0一定，电流与电阻的关系”：
①他将10Ω的电阻接入电路，闭合开关，调节滑片P到适当位置，读出电流表示数记入表中；断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值_________(增大/减小)，他这样操作的目的是_________。
②表2是小明的实验数据，老师指出有一组数据不符合实际，你认为这是实验次序_________的数据。若不更换实验器材，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R的数据，完成实验，所保持不变的电压U0的取值范围应满足_________。
四、作图题（共16分）
20．（8分）如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡，正确连入电路中，要求开关控制灯泡。
（________）
21．（8分）按题目要求完成。
（1）用如图甲所示的滑轮组向下拉绳子提升重物，请画出该滑轮组的绕线方法；
（2）如图乙所示，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路；
（3）请完成图丙中家庭电路的连接，使其符合安全用电的要求。
五、计算题（共22分）
22．（10分）市场上有一种电热饮水机，如图是饮水机的简化电路图，S 是温控开关，是调节电阻，其阻值为176Ω，是供加热的电阻丝，当温控开关S闭合时处于加热状态，饮水机的铭牌参数如下表所示。求:
（1）不计热损失，现将质量为1.5kg，初温为20℃的水在一标准大气压下烧开需 要吸收的热量是多少?已知。。(时间计算结果保留整数)
（2）需加热多长时间?
23．（12分）如图所示，电源电压为6V恒定不变．灯泡上标有“6V 4W”的字样．当S2闭合，Sl、S3断开时，灯泡的实际功率为0.25W．求：
（l）电阻R两端的电压；
（2）电阻R的阻值．
（3）当Sl、S3闭合时，S2断开，通电2min，电流通过电阻R做的功．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、B
5、B
6、C
7、B
8、D
9、C
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、非晶体 增大
14、40 0.1 40
15、太阳能（光）
16、1000
三、实验题（共12分）
17、 左 滑动变阻器断路 0.2 7.5
18、R＝ 电阻箱阻值R0 电压表示数U1 R0 C
19、 0.5 正比 增大 控制电阻两端电压不变 （控制电压表示数不变） 4 7.5V～10V
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5.04×105J；（2）458s
23、（1）（2）（3）
实验次序
1
2
3
4
U/V
3.0
4.0
5.0
6.0
I/A
0.30
0.41
0.62
实验次序
1
2
3
4
R/Ω
10
20
30
40
I/A
0.60
0.30
0.20
0.12
