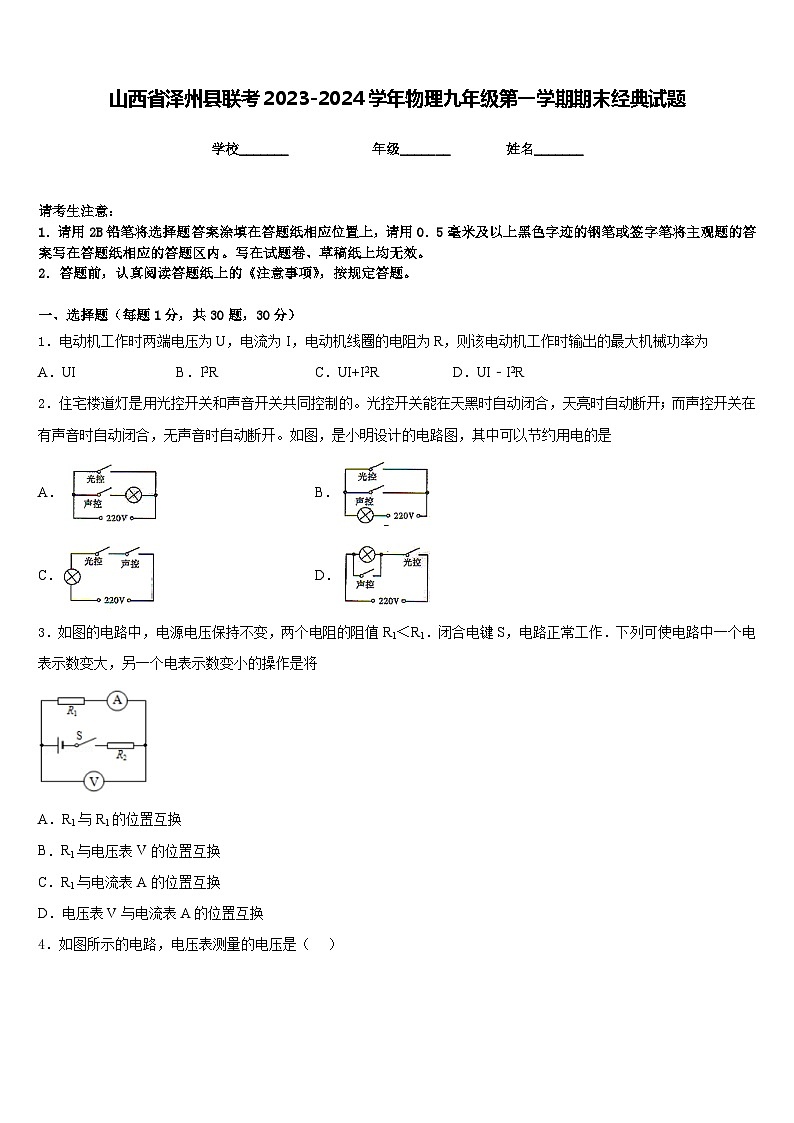

山西省泽州县联考2023-2024学年物理九年级第一学期期末经典试题含答案

这是一份山西省泽州县联考2023-2024学年物理九年级第一学期期末经典试题含答案，共9页。试卷主要包含了下列不符合安全用电原则的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为
A．UIB．I2RC．UI+I2RD．UI﹣I2R
2．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
3．如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R1．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将
A．R1与R1的位置互换
B．R1与电压表V的位置互换
C．R1与电流表A的位置互换
D．电压表V与电流表A的位置互换

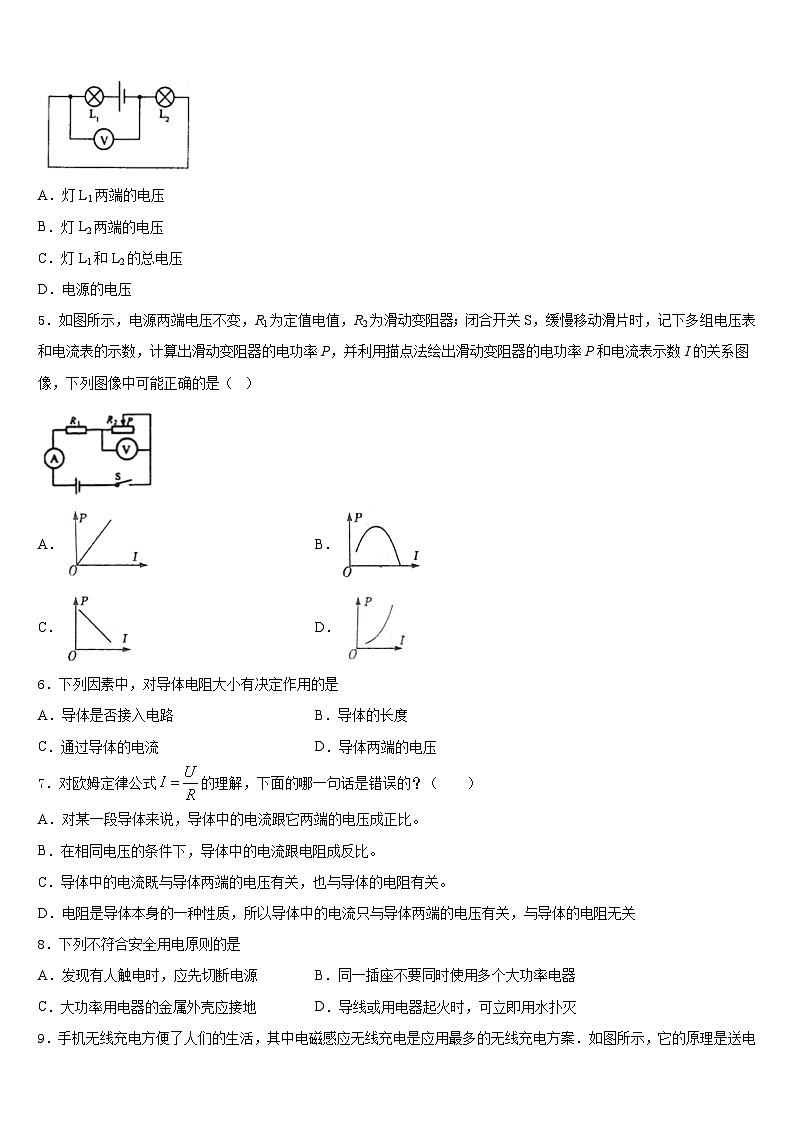

4．如图所示的电路，电压表测量的电压是（ ）
A．灯L1两端的电压
B．灯L2两端的电压
C．灯L1和L2的总电压
D．电源的电压
5．如图所示，电源两端电压不变，R1为定值电值，R2为滑动变阻器；闭合开关S，缓慢移动滑片时，记下多组电压表和电流表的示数，计算出滑动变阻器的电功率P，并利用描点法绘出滑动变阻器的电功率P和电流表示数I的关系图像，下列图像中可能正确的是（ ）
A．B．
C．D．
6．下列因素中，对导体电阻大小有决定作用的是
A．导体是否接入电路B．导体的长度
C．通过导体的电流D．导体两端的电压
7．对欧姆定律公式的理解，下面的哪一句话是错误的？（ ）
A．对某一段导体来说，导体中的电流跟它两端的电压成正比。
B．在相同电压的条件下，导体中的电流跟电阻成反比。
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关。
D．电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
8．下列不符合安全用电原则的是
A．发现有人触电时，应先切断电源B．同一插座不要同时使用多个大功率电器
C．大功率用电器的金属外壳应接地D．导线或用电器起火时，可立即用水扑灭
9．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（ ）
A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机
10．2018年5月5日，中国国产航母完成首次舰载机直升机起降，直升机减速下降靠近航母甲板的过程中
A．惯性变大B．动能变小C．重力势能不变D．机械能不变
11．如图所示，利用图象可以描述物理量之间的关系，以下图象大致描述正确的是( )
A．水沸腾时温度跟时间的关系
B．水的比热容与温度的关系
C．定值电阻消耗的电功率跟电流的关系
D．通电导体的电阻跟通过的电流关系
12．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．对人体安全的电压是不高于_____的电压；图中电阻箱的读数是____。
14．如图是电阻A、B的I-U图象．B的阻值是_______Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是 ________V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，则A两端的电压是 _________V．
15．3.0×107J/kg、0.8×103kg/m3是表示酒精特征的二个物理量，它们依次表示的是酒精的_____和_____．
16．小明家的电路中有如图所示的电表，它是测量________的仪表。上次查看电能表示数，本次查看时电能表读数如图所示，在这段时间内消耗的电能为________kw·h。
三、实验题（共12分）
17．（4分）在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．
（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．
（________）
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是_____．
（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现_____现象．
（4）排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向_____端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．
（5）分析三次的实验数据，可得出电流与电阻的关系是_____．
（6）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是滑动变阻器阻值太小；要使电压表示数保持3V，要求变阻器的最大阻值最少为_____Ω．
18．（4分）为了“比较水和煤油的吸热能力”，小刚同学用两个完全相同的电加热器给A、B两个相同烧杯中的水和煤油加热，实验装置如图所示。
（1）该实验除了用图中的器材以外，还需要用停表和______________________。
（2）用两个完全相同的电加热器，目的是___________________________________。
（3）小刚通过实验得到数据如下表：
根据表中的实验数据可知：质量相同的水和煤油，升高相同的温度，___________，说明“水的吸热能力大于煤油的吸热能力”。
（4）在此实验中，如果给水和煤油加热相同的时间，则_________升高的温度高，此时煤油吸收的热量__________（填“大于”、“小于”或“等于”）水吸收的热量。
（5）同组的小华继续实验，得出水和煤油的温度随时间变化图象，如图所示。根据图象可知，______图象表示是水。大量实验证明：不同的物质吸热能力一般不同，为了比较这种能力，物理学中引入比热容这个物理量。一定质量的某种物质，温度升高吸收的热量与它的__________乘积之比，叫做这种物质的比热容。
19．（4分）在“测定小灯泡功率”的实验中，提供的器材有：“3.8V ？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大；
（______）
(2)闭合开关，发现灯泡不亮，两电表均无示数。为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是_____；
(3)排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向_____端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是_____W；
(4)若用该电路测量规格是“25V 0.3A”灯泡的额定功率，须对实验进行适当调整，写出你认为合理的一种做法是_____。
四、作图题（共16分）
20．（8分）如图请用笔画线代替导线连接伏安法测小灯泡正常发光时电功率的实物图（小灯泡上标有“2.5V 1.25W”，连线时导线不得交叉），并画出正确的电路图。
（_____________）
21．（8分）用笔画线代替导线，将图中灯泡、开关正确接进电路_____．
五、计算题（共22分）
22．（10分）一辆使用汽油为燃料的汽车，以54km/h的速度在水平路面上匀速行驶时，发动机的实际功率为23kw。若小汽车行驶的距离为75km，汽车的热值q=4.6×107J/kg，小汽车发动机的效率为25%。求小汽车在这段路程中：
(1)运动的时间；
(2)发动机所做的功；
(3)消耗汽油的质量；
(4)若将汽车在该次行驶过程中损失的热量用来加热水，可将多少千克的10℃冷水加热到40℃的温水供家庭使用？（结果保留整数）
23．（12分）如图所示，电源电压保持不变。小灯泡L标有“12V 4W”字样，滑动变阻器的最大阻值为36Ω。当开关S闭合，滑动变阻器的滑片P移动到最左端时，灯泡L正常发光。求：
(1)灯泡L正常发光时的电阻RL；
(2)滑片P移动到最右端，灯泡L消耗的功率PL？(设灯丝电阻不随温度改变)
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、B
5、B
6、B
7、D
8、D
9、C
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、36 2308
14、11 4.5 2.1
15、热值 密度
16、电能 90.3kW·h
三、实验题（共12分）
17、 调零 断路 左 电压一定时，通过导体的电流与导体电阻成反比 15
18、天平及砝码 水和煤油在单位时间内吸收热量相等 水加热时间长（或水吸收的热量多） 煤油 等于 乙 质量和升高的温度
19、 开关 右 1.14 换最大阻值较大的滑动变阻器；(或串联定值电阻；或减少电池个数；)
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5000s；(2)1.15×108J；(3)10kg；(4)2738kg
23、 (1)； (2)
物质
质量m/kg
初温t0/℃
末温t/℃
加热时间t/min
水
0.2
20
30
2
煤油
0.2
20
30
1
