山东省龙口市第五中学2023-2024学年九上物理期末综合测试试题含答案
展开
这是一份山东省龙口市第五中学2023-2024学年九上物理期末综合测试试题含答案，共14页。试卷主要包含了在国际单位中制，电功的单位是，王安石曾赋诗咏梅等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．一位中学生沿教学大楼的楼梯匀速登高了3m，该学生登楼做的功最接近于（ ）
A．1500J
B．150J
C．15J
D．1.5J
2．（2017•江西卷）如图11所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
3．下列说法中，正确的是（ ）
A．冰在熔化时温度不变内能增加
B．物体温度升高时一定吸收了热量
C．热机在做功冲程中机械能转化为内能
D．两个圆柱体铅块削平后紧压在一起不脱落属于扩散现象

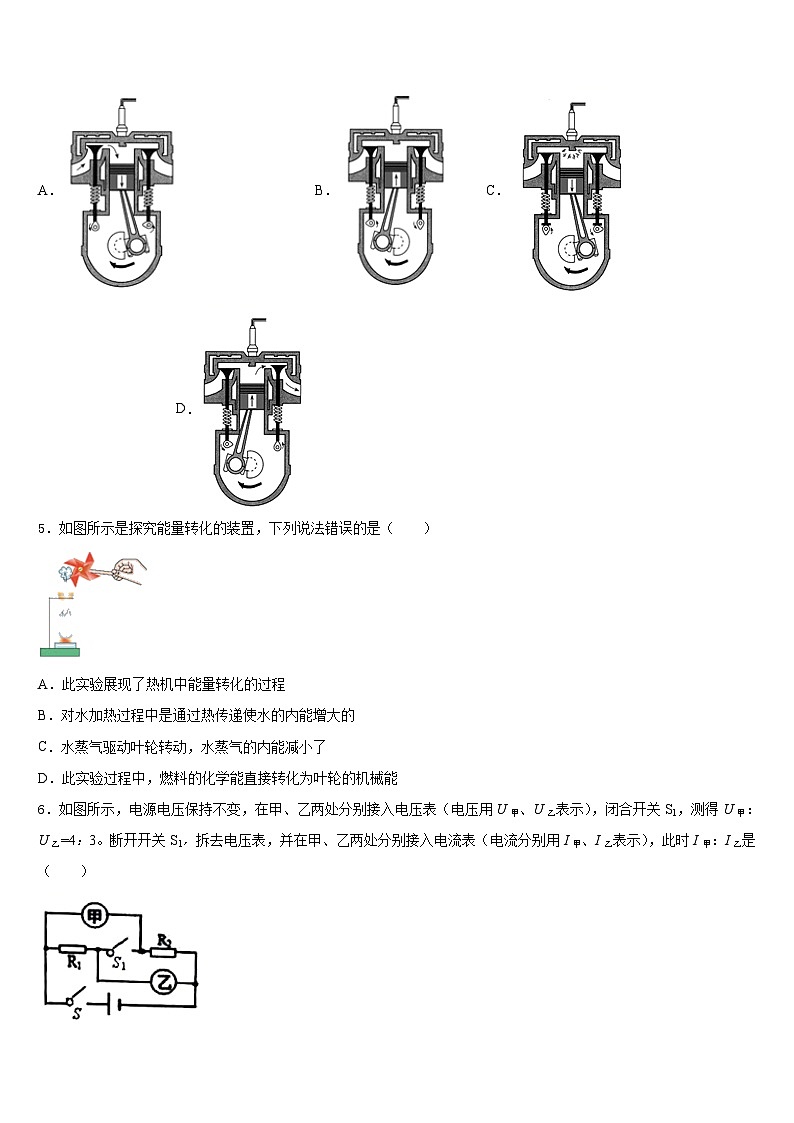

4．如图为四冲程内燃机工作的全过程，其中实现内能转化为机械能的是（ ）
A．B．C．D．
5．如图所示是探究能量转化的装置，下列说法错误的是（ ）
A．此实验展现了热机中能量转化的过程
B．对水加热过程中是通过热传递使水的内能增大的
C．水蒸气驱动叶轮转动，水蒸气的内能减小了
D．此实验过程中，燃料的化学能直接转化为叶轮的机械能
6．如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（ ）

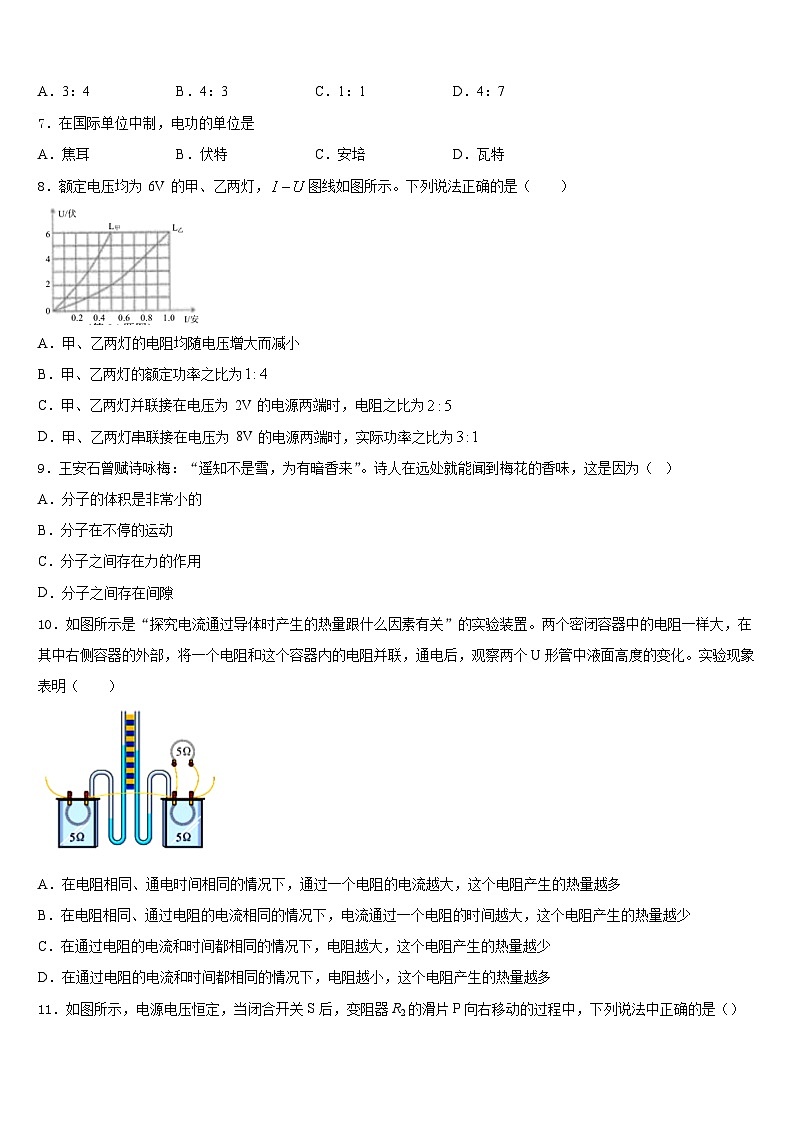

A．3：4B．4：3C．1：1D．4：7
7．在国际单位中制，电功的单位是
A．焦耳B．伏特C．安培D．瓦特
8．额定电压均为 6V 的甲、乙两灯，图线如图所示。下列说法正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为
C．甲、乙两灯并联接在电压为 2V 的电源两端时，电阻之比为
D．甲、乙两灯串联接在电压为 8V 的电源两端时，实际功率之比为
9．王安石曾赋诗咏梅：“遥知不是雪，为有暗香来”。诗人在远处就能闻到梅花的香味，这是因为（ ）
A．分子的体积是非常小的
B．分子在不停的运动
C．分子之间存在力的作用
D．分子之间存在间隙
10．如图所示是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个密闭容器中的电阻一样大，在其中右侧容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（ ）
A．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
B．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越大，这个电阻产生的热量越少
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越少
D．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多
11．如图所示，电源电压恒定，当闭合开关S后，变阻器R2的滑片P向右移动的过程中，下列说法中正确的是（）
A．电流表A的示数变小、电压表V的示数变大
B．电流表A的示数变小、电压表V的示数不变
C．电流表A的示数变大、电压表V的示数变小
D．电流表A的示数变大、电压表V的示数变大
12．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是
A．2：3B．3：2C．5：2D．1：2
13．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度
14．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列物理接近实际的是
A．现在你所在考场温度约45℃
B．你所用的新2B铅笔长度约180mm
C．你的物理课本的质量约2kg
D．你步行的速度约是10m/s
15．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
16．电阻的单位是为了纪念下列哪位物理学家而命名的
A．牛顿B．欧姆C．帕斯卡D．安培
17．今年“端午节”，按莆仙风俗，妈妈给小玲煮了“午时蛋”（用蛋叶草煮的鸭蛋）通常 1 个“午时蛋”的总质量约为
A．20 gB．50 gC．150 gD．250 g
18．某同学家的电子式电能表的表盘如图所示，关于该电能表的描述正确的是（ ）
A．电能表是测量电功的仪表
B．该同学家累计消耗的电能是20202kW·h
C．该同学家里用电器工作时的额定电流是10A
D．该电能表的指示灯每小时闪烁1600次
19．下列四种物态变化，属于液化的是（ ）
A．冰雪消融
B．热气腾腾
C．白霜皑皑
D．露珠消失
20．条形码扫描器在生活中有着广泛的应用，如图所示，它的主要工作原理是借助扫描器中的光敏二极管将光信号转换成电信号，制作光敏二极管的主要材料是
A．半导体材料B．超导材料
C．纳米材料D．核材料
21．有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是
A．B．
C．D．
22．一台四冲程汽油机的飞轮转速为，那么该汽油机每秒完成做功冲程的个数是（ ）
A．20个B．40个C．60个D．120个
23．标着“220V，40W”和“36V，40W”的两只电灯都能正常发光时，比较它们的亮度是
A．“220V，40W”的电灯较亮B．“36V，40W”的电灯较亮
C．两只电灯一样亮D．无法判断
24．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为2∶1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶9
25．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是
A．电压表的最小示数为1V
B．滑动变阻器的最小功率为0W
C．电流表的最大示数为0.6A
D．电阻R0的最大功率为1.8W
26．关于热量、温度、内能的说法中，正确的是（ ）
A．物体的内能改变，温度一定改变
B．同一个物体，温度越高，内能越大
C．炽热的铁水有内能，寒冷的冰块没有内能
D．物体吸收的热量越多，比热容越大
27．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )
A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱
28．如图是老式白炽灯的铭牌，从铭牌不能读出或算出的是（ ）
A．灯泡的实际功率B．灯泡的额定电流
C．灯泡正常发光时电阻D．灯泡的额定电压
29．下列现象中能用分子动理论解释的是
A．灰尘飞舞B．杏花飘香C．大河奔流D．瑞雪飘飘
30．如图所示是某电子秤内部简化电路．Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变．闭合开关，当Rx上压力增大时，随之减小的是（ ）
A．通过Rx的电流B．通过R0的电流
C．Rx两端的电压D．R0两端的电压
二、填空题（每空1分，共10题，20分）
31．上海的磁悬浮列车示意图如图甲所示，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端是_____极，列车是靠电磁铁_____（填“同名”或“异名”）磁极相互_____而悬浮起来．图乙是一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上（紧靠铁轨上方）的电阻非常小的螺线管．B中电流方向如图乙所示，螺线管B与电磁铁A之间相互_____（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方．
32．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把三只这种规格的灯泡串联接在6V的电源两端，则每一只灯泡的实际电阻为________Ω，三只小灯泡实际总功率为________W。
33．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片P由a向b移动的过程中，电压表V1的示数与电流表A的示数之比________，电路消耗的总功率__________（均选填“变大”、“变小”或“不变”）。
34．汽车是现代生活中最重要的交通运输工具汽油机是汽车的“心脏”，汽油机工作过程中将机械能转化为内能的是_____冲程某汽油机飞轮转速是2400/min，在1s内汽油机完成了_____个工作循环，目前的汽车绝大多数具有卫星定位导航系统，它与卫星之间是通过电磁波进行通信的。如图是一列这种波的波形图，A、B间的距离为75m，则这列波的波长为_____m，频率为_____Hz。
35．甲乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线在某处发生短路，为确定短路位置，抢修员进行了如下操作：在甲地利用电源（电压恒为6V）、定值电阻R0（阻值为20Ω）、电压表以及开关等与输电线组成了一个检测电路（如图所示）：闭合开关后，电压表示数为2V。则电路中的电流_____A，短路位置离甲地_____km。
36．物理学中，当______转化为其他形式的能时，我们就说电流做了电功。
37．如图所示，取一个配有活塞的厚玻璃筒，筒内放一小团浸有少量乙醚的棉花，快速压下活塞，此实验可观察到浸有乙醚的棉花着火燃烧，说明对物体做功，物体内能_____（选填“变大”“变小”“不变”）。在这一过程中，棉花获得的内能_____人做的机械功（选填“大于”“小于”“等于”）。
38．如图所示，用甲、乙两个完全不同的滑轮组，分别匀速竖直向上把同一重物提升相同高度。 已知 F1:F2=5:2，则：两个滑轮组所做有用功之比是W甲有用:W乙有用=_____；两个滑轮组机械效率之比 η甲:η乙=_____
39．小李同学把桶掉到水里了，为了把桶拿上来，他使劲将水和桶拉了上来，则他对水做的功是_____，对桶做的功是_____（选填“总功”、“有用功”、“额外功”）。
40．如图为“探究产生感应电流的条件”的实验装置，让导体 ab 在磁场中做_____磁感线运动从而产生感应电流，在这种现象中，能量的转化是由_____能转化为电能。
三、实验题（每空1分，共2题，15分）
41．图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线，将图甲中实物电路连接完整_____________
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I=______A，则未知电阻R= _________ Ω。
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
42．用伏安法测量标有电压为2.5V某小灯泡额定电功率的实验中，如图甲所示为电路图。
(1)某同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：_____；_____。
(2)如图乙所示，小灯泡正常工作时电流表的读数为_____A，此时小灯泡的电功率为_____W。
(3)通过调节滑动变阻器的滑片，多次测量，画出了小灯泡中电流随其两端电压变化的I-U关系图象（如图丙），发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”、“变小”或“不变”）。说明_____。
(4)若将这样的小灯泡接在电压为0.5V的电源两端，则此时小灯泡的电阻为_____Ω。
四、计算题（每题10分，共2题，20分）
43．在如图所示电路，R1的阻值为10Ω，R2的阻值为20Ω，闭合开关后，电表A的示数为0.4A．求：
（1）电阻R1两端的电压；
（2）通电10s电阻R2消耗的电能．
44．如图甲所示为一款多功能养生壶，图乙为其简化的内部电路图。R1和R2是两个阻值相等的发热电阻，不考虑温度对电阻的影响。S为扇形转换开关，通过旋转可在“关”“低档“高档”之间切换，其部分技术参数如表中所示。求：
（1）R1的阻值是多大?
（2）养生壶低档额定功率是多大?
（3）某次养生壶装满水，使用高档正常工作5分钟，水温升高了25℃，养生壶此时的加热效率是多少?已知水的比热容为4.2×103J/（kg·℃）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、C
3、A
4、C
5、D
6、B
7、A
8、D
9、B
10、A
11、A
12、A
13、C
14、B
15、C
16、B
17、B
18、A
19、B
20、A
21、C
22、A
23、C
24、D
25、A
26、B
27、D
28、A
29、B
30、C
二、填空题（每空1分，共10题，20分）
31、S 异名 吸引 排斥
32、5 2.4
33、不变 变小
34、压缩 20 30 1×107
35、0.2 25
36、电能
37、变大 小于
38、1：1 3：5
39、额外功 有用功
40、切割 机械
三、实验题（每空1分，共2题，15分）
41、导线的一端接在变阻器上，另一端接在电阻R上 0.3 8 闭合S、S1
42、连接电路时开关没有断开 没有将变阻器的滑片调到阻值最大位置 0.28 0.7 变大 灯丝温度升高 5
四、计算题（每题10分，共2题，20分）
43、（1）4V（2）8J
44、（1）121Ω（2）200W（3）87.5%
