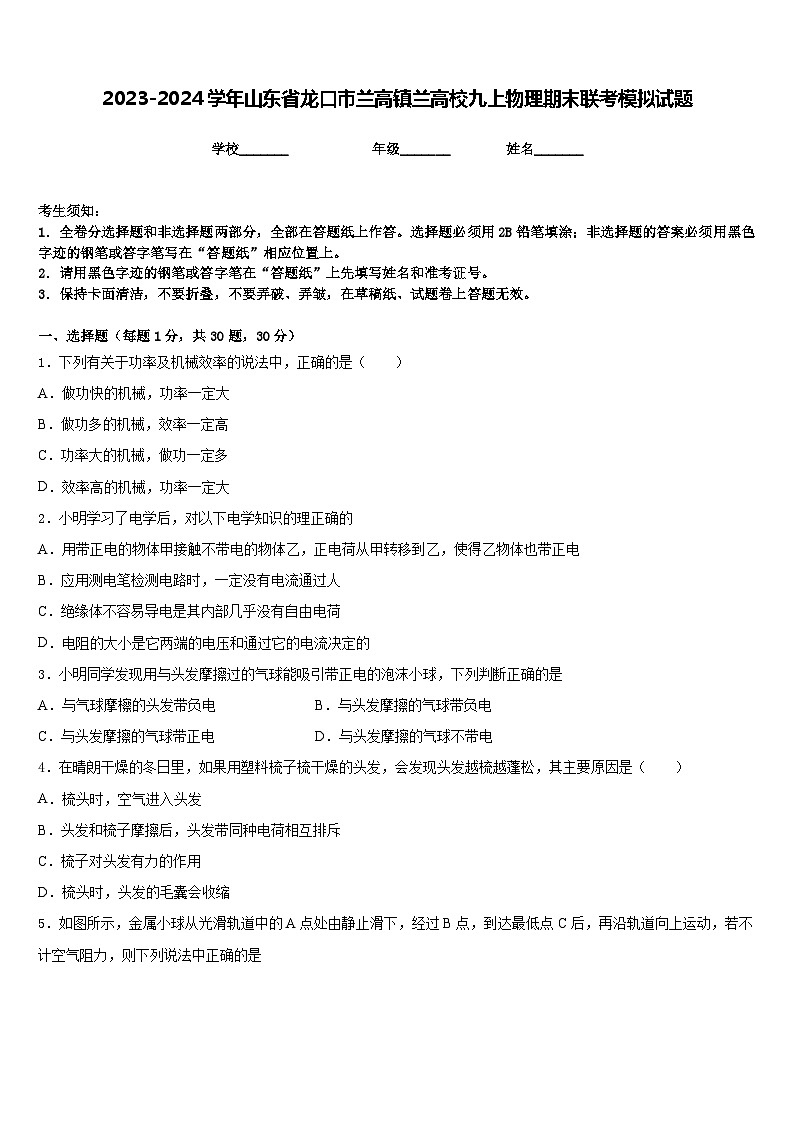

2023-2024学年山东省龙口市兰高镇兰高校九上物理期末联考模拟试题含答案

这是一份2023-2024学年山东省龙口市兰高镇兰高校九上物理期末联考模拟试题含答案，共9页。试卷主要包含了下列关于用电方面的说法合理的是，抽油烟机装有照明灯和排气扇等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列有关于功率及机械效率的说法中，正确的是（ ）
A．做功快的机械，功率一定大
B．做功多的机械，效率一定高
C．功率大的机械，做功一定多
D．效率高的机械，功率一定大
2．小明学习了电学后，对以下电学知识的理正确的
A．用带正电的物体甲接触不带电的物体乙，正电荷从甲转移到乙，使得乙物体也带正电
B．应用测电笔检测电路时，一定没有电流通过人
C．绝缘体不容易导电是其内部几乎没有自由电荷
D．电阻的大小是它两端的电压和通过它的电流决定的
3．小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是
A．与气球摩檫的头发带负电B．与头发摩擦的气球带负电
C．与头发摩擦的气球带正电D．与头发摩擦的气球不带电
4．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩

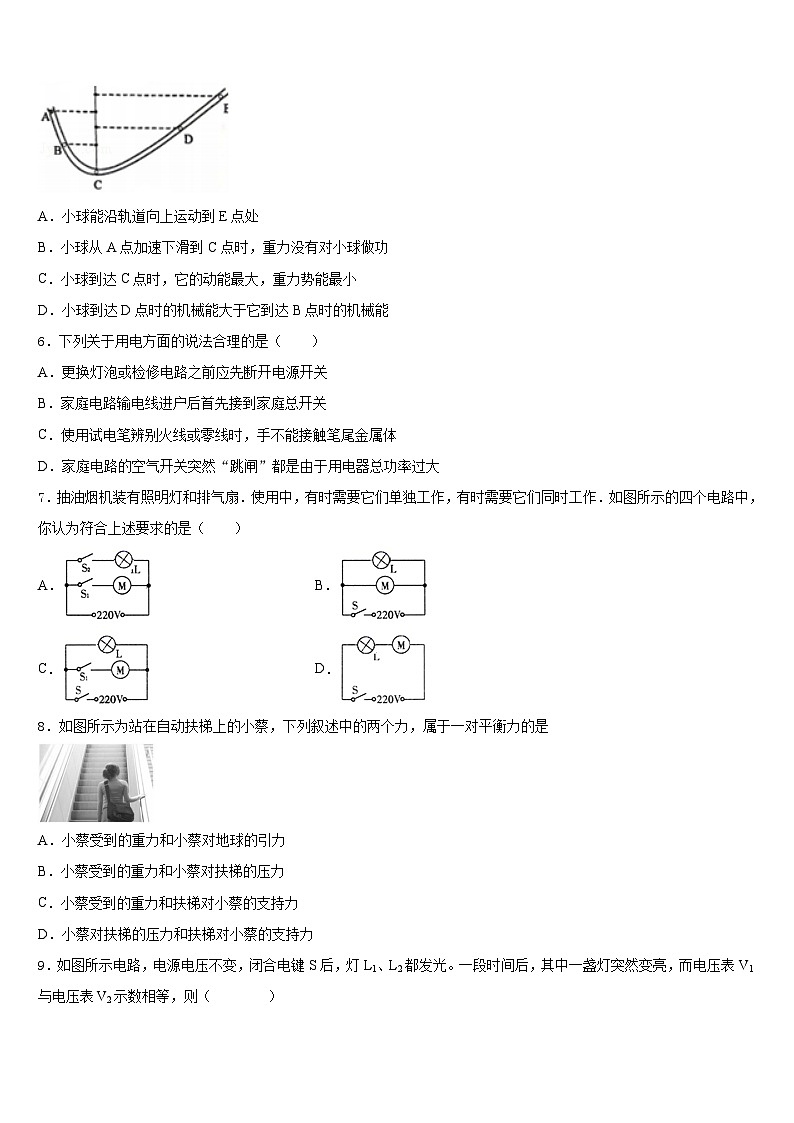

5．如图所示，金属小球从光滑轨道中的A点处由静止滑下，经过B点，到达最低点C后，再沿轨道向上运动，若不计空气阻力，则下列说法中正确的是
A．小球能沿轨道向上运动到E点处
B．小球从A点加速下滑到C点时，重力没有对小球做功
C．小球到达C点时，它的动能最大，重力势能最小
D．小球到达D点时的机械能大于它到达B点时的机械能
6．下列关于用电方面的说法合理的是（ ）
A．更换灯泡或检修电路之前应先断开电源开关
B．家庭电路输电线进户后首先接到家庭总开关
C．使用试电笔辨别火线或零线时，手不能接触笔尾金属体
D．家庭电路的空气开关突然“跳闸”都是由于用电器总功率过大
7．抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）
A．B．
C．D．
8．如图所示为站在自动扶梯上的小蔡，下列叙述中的两个力，属于一对平衡力的是
A．小蔡受到的重力和小蔡对地球的引力
B．小蔡受到的重力和小蔡对扶梯的压力
C．小蔡受到的重力和扶梯对小蔡的支持力
D．小蔡对扶梯的压力和扶梯对小蔡的支持力
9．如图所示电路，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一盏灯突然变亮，而电压表V1与电压表V2示数相等，则（ ）
A．L1一定断路B．L1一定短路
C．L2一定断路D．L2可能短路
10．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．
11．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是( )
A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1
12．下列电路图与实物图一致的是
A．B．
C． D．
二、填空题（每题5分，共4题，20分）
13．家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为_____J，线圈产生的热量为_____J。
14．某同学用酒精炉将质量为8kg、温度为20℃的水加热到50℃，消耗酒精42g，则这些酒精完全燃烧放出的热量是________J，酒精炉的效率是________。[，]
15．一台电动机的线圈电阻为，接通电源后通过线圈的电流为0.5A，该电动机工作100s，电流在线圈上产生的热量是________J；已知这100s内电动机消耗的电能是600J，则由电能转化成的机械能是________J。
16．已知天然气的热值q = 0.7×107J/m3，某居民家完全燃烧0.01m3天然气，放出的热量为_____J，使用天然气时会闻到一股味道，这是_____现象。
三、实验题（共12分）
17．（4分）如图所示为探究并联电路电流特点的实物连接图。
（1）本实验用干电池作为电源，干电池供电时，把_______能转化为电能。
（2）连接电路时，开关应_______．闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路，小明的判断是_______（选填“正确”或“错误”）的。
（3）实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变。他这样连接的目的是为了测量_______灯中的电流。请评价其是否可行？答：_____________。
（4）下表是小明在实验中测得的数据：
根据实验数据小明得出的实验结论是:在并联电路中，干路电流等于各支路电流之和。其不妥之处是_________________。
18．（4分）如图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变：
(1)请用笔画线代替导线。将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）；
（__________）
(2)闭合开关前电流表的指针如图乙所示，其原因是_________________；
(3)闭合开关前，滑片应移到滑动变阻器的最_______端（选填“左”或“右”）；
(4)正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数：移动滑片，发现除了电流表示数改变外，其余均无变化。经检查，电压表完好，则故障可能是小灯泡_____（选填“短路”“断路”）；
(5)排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U的图像，由图像可计算出小灯泡的额定功率为______W；
(6)实验过程中，当电压表示数为0.5V时，滑动变阻器连入电路的阻值为_____Ω。
19．（4分）小明用如图a所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．
（1）实验中，必须取_____（“质量”和“体积”）相等的甲、乙两种液体．
（2）实验中，用_____（填字母）间接反映液体吸收热量的多少：通过_____（字母）来判晰吸热能力的强弱
A．通电时间 B．温度计示数的变化
（3）表格中是某次实验数据，分析可知__________（填“甲”或“乙”）液体的吸热能力较强．
（4）若在甲，乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与_____的关系．
四、作图题（共16分）
20．（8分）在图丙中完成家庭电路的连接，使其符合安全用电的要求。
21．（8分）根据左下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
五、计算题（共22分）
22．（10分）如图甲为一个超声波加湿器，图乙为其内部温度监测装置的简化电路图，利用湿敏电阻R可实验对环境温度（RH）精确测量。已知电源电压为24V，定值电阻R0的阻值为120Ω，电流表的量程为0~100mA，电压表的量程为0~15V，湿敏电阻R的阻值随温度RH变化的关系图像如图丙所示。则在电路安全工作的前提下。求：
（1）加湿器单独工作时，标有3000r/kW·h的电能表转盘转了750转，此过程中加湿器消耗的电能；
（2）环境温度RH为70%时通过电流表的电流；
（3）该装置能够测量的温度（RH）范围。
23．（12分）张强妈妈买了一个新的电饭煲，张强从说明书中，得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化．求：
（1）电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；
（2）电阻R2的阻值；
（3）某周末的晚饭时，张强想利用自家电能表（如图乙）测量家庭电路的实际电压．于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转．求家庭电路的实际电压．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、B
5、C
6、A
7、A
8、C
9、B
10、A
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、2.64×105 4.8×103
14、 80％
15、15 585
16、7×104 扩散
三、实验题（共12分）
17、化学 断开 错误 L2 不可行，电流表正负接线柱接反，指针反偏 实验次数太少，结论可能具有偶然性
18、 电流表使用前没有校零 左 短路 0.625 25
19、质量 A B 甲 电阻大小
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.25kW·h；(2) 0.08A；(3) 40%~80%。
23、（1）0.4A；（2）510Ω；（3）200V
a点电流Ia/A
b点电流Ib/A
c点电流Ic/A
0.22
0.16
0.38
物理量
物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
3
45
液体乙
150
20
5
68
