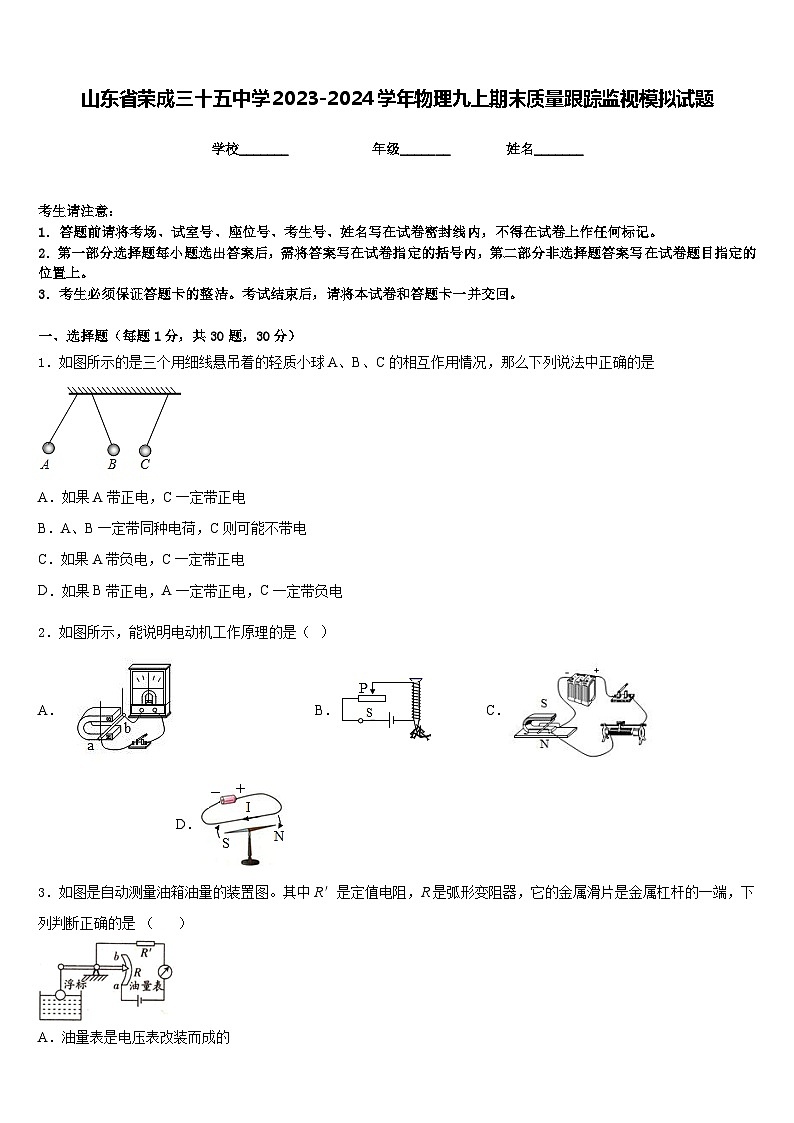

山东省荣成三十五中学2023-2024学年物理九上期末质量跟踪监视模拟试题含答案

这是一份山东省荣成三十五中学2023-2024学年物理九上期末质量跟踪监视模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的是三个用细线悬吊着的轻质小球A、B、C的相互作用情况，那么下列说法中正确的是
A．如果A带正电，C一定带正电
B．A、B一定带同种电荷，C则可能不带电
C．如果A带负电，C一定带正电
D．如果B带正电，A一定带正电，C一定带负电
2．如图所示，能说明电动机工作原理的是（ ）
A． B． C． D．
3．如图是自动测量油箱油量的装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是 （ ）
A．油量表是电压表改装而成的

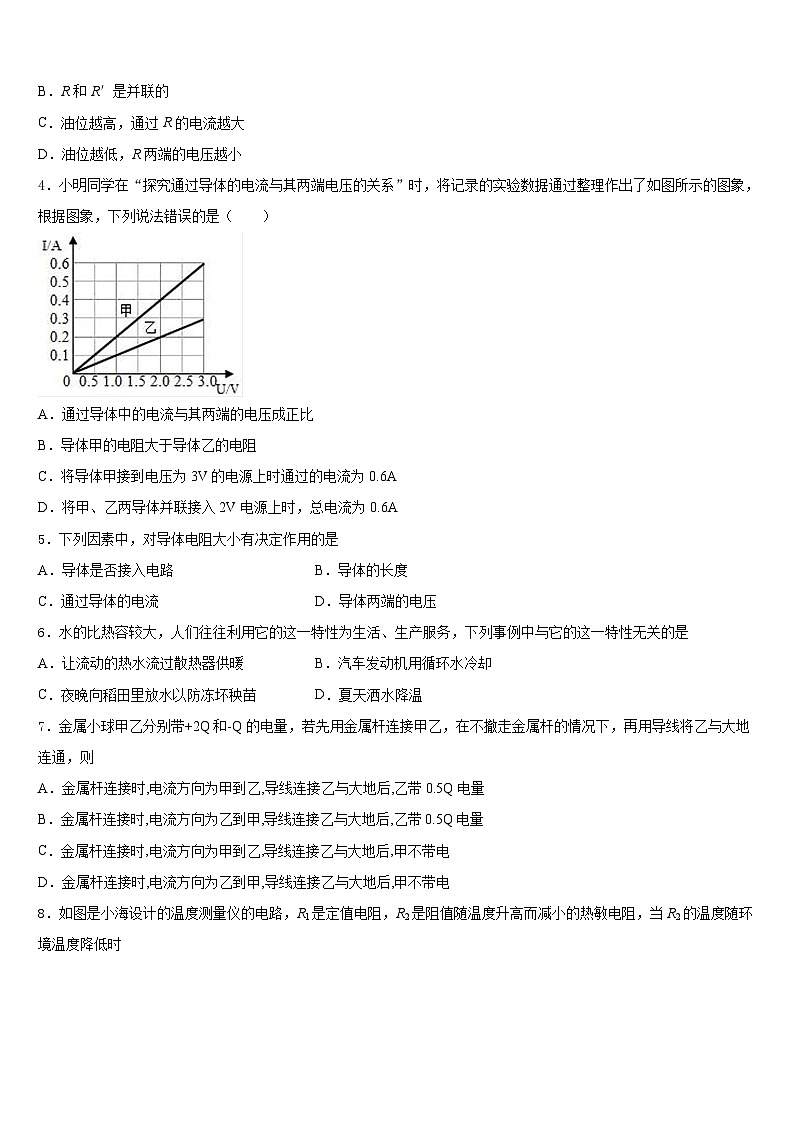

B．R和R′是并联的
C．油位越高，通过R的电流越大
D．油位越低，R两端的电压越小
4．小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）
A．通过导体中的电流与其两端的电压成正比
B．导体甲的电阻大于导体乙的电阻
C．将导体甲接到电压为3V的电源上时通过的电流为0.6A
D．将甲、乙两导体并联接入2V电源上时，总电流为0.6A
5．下列因素中，对导体电阻大小有决定作用的是
A．导体是否接入电路B．导体的长度
C．通过导体的电流D．导体两端的电压
6．水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性无关的是
A．让流动的热水流过散热器供暖B．汽车发动机用循环水冷却
C．夜晚向稻田里放水以防冻坏秧苗D．夏天洒水降温
7．金属小球甲乙分别带+2Q和-Q的电量，若先用金属杆连接甲乙，在不撤走金属杆的情况下，再用导线将乙与大地连通，则
A．金属杆连接时,电流方向为甲到乙,导线连接乙与大地后,乙带0.5Q电量
B．金属杆连接时,电流方向为乙到甲,导线连接乙与大地后,乙带0.5Q电量
C．金属杆连接时,电流方向为甲到乙,导线连接乙与大地后,甲不带电
D．金属杆连接时,电流方向为乙到甲,导线连接乙与大地后,甲不带电

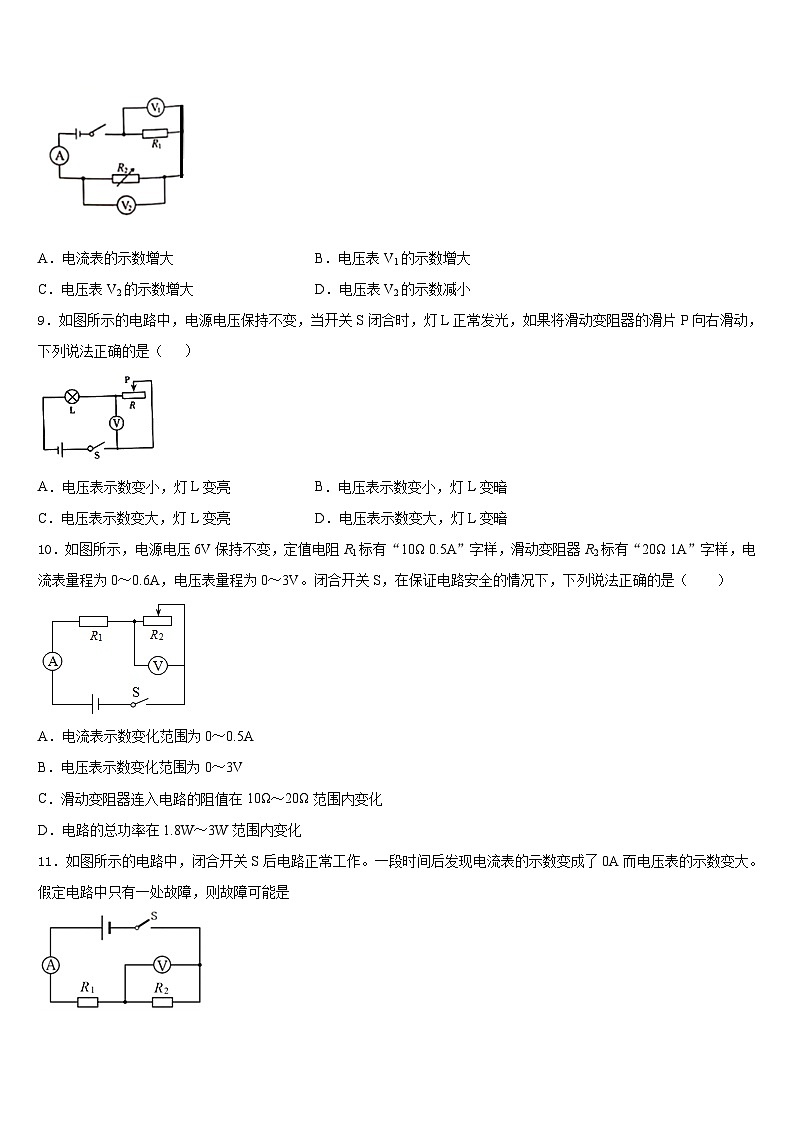

8．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时
A．电流表的示数增大B．电压表V1的示数增大
C．电压表V2的示数增大D．电压表V2的示数减小
9．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（ ）
A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗
C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗
10．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
11．如图所示的电路中，闭合开关S后电路正常工作。一段时间后发现电流表的示数变成了0A而电压表的示数变大。假定电路中只有一处故障，则故障可能是
A．R1断路
B．R2断路
C．电流表断路
D．电压表断路
12．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小
二、填空题（每题5分，共4题，20分）
13． “粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在一起，这是因为分子间存在__（选填“引力”或“斥力”）；穿在身上的化纤衣服易“粘”毛绒是因为衣服摩擦带了________的原因。
14．照明电路中的白炽灯和开关是_____联的；洗衣机、电视机、电冰箱等家用电器之间是_____联的．
15．如图所示，电源两极间电压不变，R1=5欧，R2=10欧。当S1闭合S2断开，① ②都是电流表时，两表示数之比为_____；当S1、S2都闭合，① ②都是电压表时，两表示数之比为_____。
16．电子式电能表已开始走进千家万户．如图是某电子式电能表的表盘，则该电能表的示数是________kW·h，它并联在家庭电路中正常工作电压是________V．
三、实验题（共12分）
17．（4分）用如图所示的实验装置探究“产生感应电流的条件”。
（1）实验中，通过观察______________来判断电路中是否有感应电流。
（2）闭合开关，若导体ab不动，左右移动磁体，电路中________(选填“有”或“无”)感应电流。
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显，请提出一条改进措施：_________。
（4）该实验的结论是：闭合电路的一部分导体在磁场中做________磁感线运动时，导体中就会产生感应电流。
（5）本次实验主要用到了________和________两种实验探究方法。
18．（4分）为了“比较水和煤油的吸热能力”，小刚同学用两个完全相同的电加热器给A、B两个相同烧杯中的水和煤油加热，实验装置如图所示。
（1）该实验除了用图中的器材以外，还需要用停表和______________________。
（2）用两个完全相同的电加热器，目的是___________________________________。
（3）小刚通过实验得到数据如下表：
根据表中的实验数据可知：质量相同的水和煤油，升高相同的温度，___________，说明“水的吸热能力大于煤油的吸热能力”。
（4）在此实验中，如果给水和煤油加热相同的时间，则_________升高的温度高，此时煤油吸收的热量__________（填“大于”、“小于”或“等于”）水吸收的热量。
（5）同组的小华继续实验，得出水和煤油的温度随时间变化图象，如图所示。根据图象可知，______图象表示是水。大量实验证明：不同的物质吸热能力一般不同，为了比较这种能力，物理学中引入比热容这个物理量。一定质量的某种物质，温度升高吸收的热量与它的__________乘积之比，叫做这种物质的比热容。
19．（4分）为验证“在电阻相同、通电时间相同的情况下，通过电阻的电流越大，这个电阻产生的热量越多”，某学将烧瓶内装上一定质量的煤油，将阻值不变的电阻丝R浸没在煤油中，并插好温度计，再将此装置连入实验电路中，如图所示。
（1）该实验设计可以通过煤油的__________(选填“温度”或“温度变化”)表示电流通过电阻丝产生热量的多少。
（2）该实验需要的测量工具有温度计、电流表和_______________。
（3）请在方框内画出实验数据记录表格。
（________）
（4）实验中，该同学发现在开关闭合后的较长时间内，电流表一直有明显的示数，但温度计示数始终无变化。用电压表检查电路时发现电阻丝R两端电压为零，从而可以判断电路故障是:__________。
四、作图题（共16分）
20．（8分）某地下通道有东西两个入口，入口处各装有一个声控延时开关S1、S2。无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
（____）
21．（8分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
（_______）
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变，电压表使用的量程为0～6V，定值电阻R=8Ω，小灯泡标有“10V 10W”字样（灯泡的电阻不变），变阻器上标有“50Ω 2A”的字样．只闭合S1时，电阻R消耗的功率为2.0W；只闭合S2，在保证电路元件安全工作的情况下，求：
(1)小灯泡的电阻RL和电源电压U总；
(2)整个电路消耗的最小功率和最大功率。
23．（12分）集合了传统高压锅和电饭煲功能于一体的电压力锅，彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患，省时节电（比普通电饭锅节电30％以上）。如图是某款电压力锅及其铭牌（见下表）。请你计算：
(1)在该电压力锅中装入3kg初温为20°C的水，当加热到120°C时刚好沸腾，则水吸收多少热量？
(2)上述加热水的过程中电压力锅正常工作了25min，则消耗的电能是多少？
(3)在上述加热水的过程中，该电压力锅的加热效率是多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、B
5、B
6、D
7、C
8、C
9、D
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、引力 电（静电）
14、串；并
15、1：3 3：2
16、7624.1 220
三、实验题（共12分）
17、灵敏电流表指针是否偏转 有 将导体ab换成多匝线圈(或换用强磁体) 切割 控制变量法 转化
18、天平及砝码 水和煤油在单位时间内吸收热量相等 水加热时间长（或水吸收的热量多） 煤油 等于 乙 质量和升高的温度
19、温度变化 秒表
R短路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；9V；(2)1.4W；6.75W
23、 (1)1.26×106J；(2)1.5×106J；(3)84%
物质
质量m/kg
初温t0/℃
末温t/℃
加热时间t/min
水
0.2
20
30
2
煤油
0.2
20
30
1
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1
2
3
