山东省荣成市第三十五中学2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案

这是一份山东省荣成市第三十五中学2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，以下说法中与生活实际符合的是，下列关于热现象的说法，正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．对欧姆定律的理解，下列说法中错误的是
A．对某一段导体来说，导体中的电流跟其两端的电压成正比
B．在电压一定的条件下，导体中的电流跟导体的电阻成反比
C．导体中的电流大小由两端的电压和电阻共同决定
D．导体中的电流跟两端的电压和电阻无关
2．下列说法中不正确的是（ ）
A．冰在熔化过程中，比热容变大、内能增加
B．内能反映了构成物体的大量分子做无规则运动的剧烈程度
C．内能少的物体也可能将热量传递给内能多的物体
D．燃料的热值与燃料的质量、是否完全燃烧都没有关系
3．如图所示的探究实验装置中不能完成探究内容的是（ ）
A．探究磁极间相互作用规律
B．探究磁性强弱与电流大小的关系
C．探究通电直导线周围存在磁场

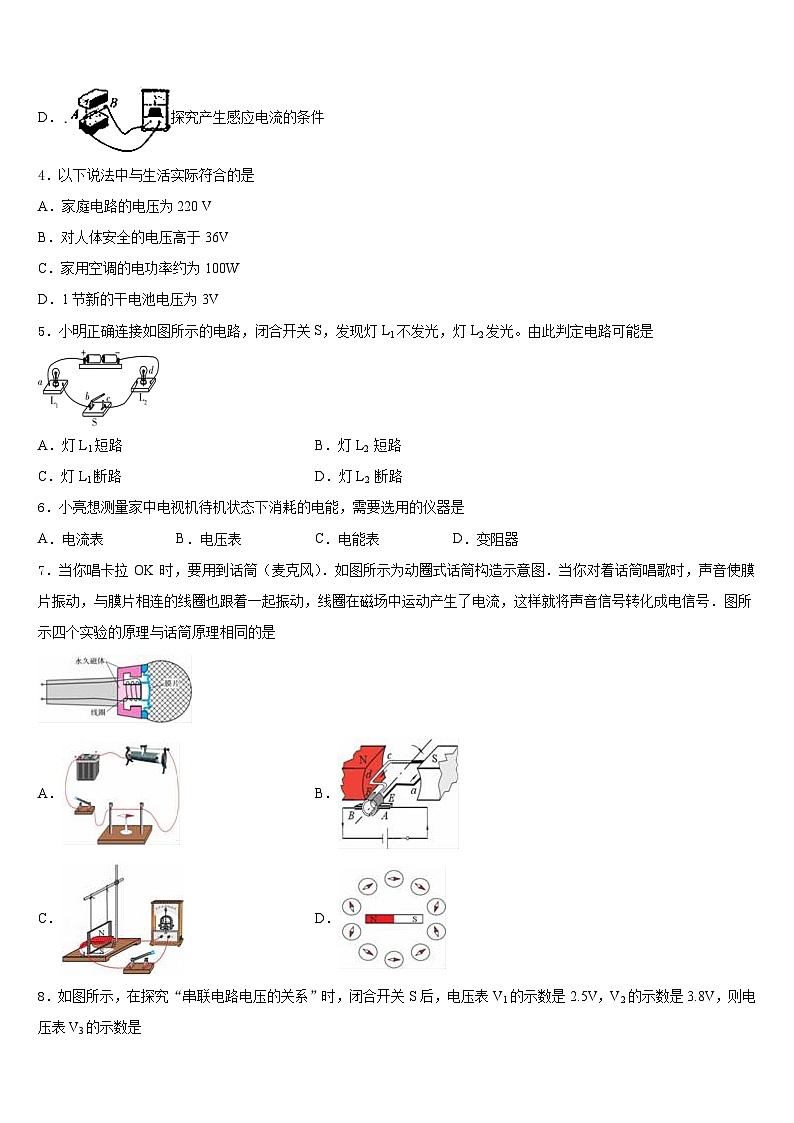

D．探究产生感应电流的条件
4．以下说法中与生活实际符合的是
A．家庭电路的电压为220 V
B．对人体安全的电压高于36V
C．家用空调的电功率约为100W
D．1节新的干电池电压为3V
5．小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发光。由此判定电路可能是
A．灯L1短路B．灯L2 短路
C．灯L1断路D．灯L2 断路
6．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是
A．电流表B．电压表C．电能表D．变阻器
7．当你唱卡拉 OK 时，要用到话筒（麦克风）．如图所示为动圈式话筒构造示意图．当你对着话筒唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中运动产生了电流，这样就将声音信号转化成电信号．图所示四个实验的原理与话筒原理相同的是
A．B．
C．D．
8．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
9．在如图所示的电路中，发现通过电流表的示数减少 0.2 安培时，电压表的示数从 6 伏特变为 5 伏特，那么该定值电阻所消耗的功率的变化量为
A．1.2W
B．1.0W
C．2.2W
D．5.0W
10．下列关于热现象的说法，正确的是
A．0℃的水的内能为零
B．冰熔化成水的过程内能增加
C．30℃的水比20℃的水所含的热量多
D．热量总是由内能大的物体传递给内能少的
11．下列事例中，通过做功的方式改变物体内能的是：
A．捂热水袋的手变暖
B．放进热汤中的金属汤勺变得烫手
C．寒冷的冬天用嘴呼出的热气暖手
D．寒冷的冬天两只手相互搓手来暖手
12．举重比赛有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判。若裁判认定杠铃已被举起,就按一下自己面前的按钮。要求主裁判或者两个副裁判同时按下自己面前的按钮时,指示杠铃被举起的灯泡L就亮。以下符合这一要求的电路是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．宋代诗人陈与义乘船出游时曾写下一首诗：“飞花两岸照船红，百里榆堤半日风，卧看满天云不动，不知云与我俱东．”其中“云不动”、“云与我俱东”分别是以_______、_______（选填“榆堤”或“船”）为参照物．
14．我们日常生活用电的电压是______V，大量事实表明，不高于____V的电压对人体是安全的。触电对人的生命是一种严重威胁，家庭电路中的触电事故，都是人体直接或间接接触_______引起的。当发现有人触电时，你首先应该立即切断电源。
15．（1）根据如图所示的电流方向，判断通电螺线管的左端是_____极。
（2）如图所示，电能表的示数为_____________kW·h。
（3）如图所示，画出入射光线经过透镜后的折射光线。
（______）
16．美国正在试验助推火箭无损回收技术：火箭将飞船推送至一定高度；箭船分离，火箭停止喷火、落向地面；接近地面时，火箭再次消耗燃料、向下喷火，并以2m/s的速度匀速下降。火箭匀速下降时，动能_____（变小/不变/变大），重力势能_____（变小/不变/变大）。火箭用氢气作燃料利用了氢气_____大。
三、实验题（共12分）
17．（4分）小明在“探究电流与电阻的关系”的实验中，设计的电路图如图甲所示。选用的实验器材有：电源（电压恒定但未知），四个定值电阻 R1（5Ω）、R2 （10Ω）、 R3（15Ω）、 R4（20Ω）, 标有“xΩ 0.5A" 的滑动变阻器（阻值模糊不清），电压表（可用量程：0-3V、0-15V），电流表（可用量程：0-0.6A），导线、开关。
（1）小明按图甲连接好电路后，闭合开关后，发现电流表和电压表示数均为零，则电路中出现的故障可能是______。
A．定值电阻 R 短路 B．定值电阻 R 断路 C．滑动变阻器短路 D．滑动变阻器断路
（2）排除故障后，小明通过实验测得多组数据，由这些数据得到如图乙所示的电流随电阻的变化的图象，由图象可以得到的结论是_______；
（3）当他在使用定值电阻 R4 进行实验时，刚一闭合开关，就发现电压表示数恰好为 2V，为了用以上四个定值电阻完成实验且确保电路安全，应控制电压表两点之间的电压在_____范围内。
18．（4分）在“电阻上的电流跟两端电压的关系”的实验中，小莉将实物连接成如图甲所示的电路。
(1)根据实物图请在图乙方框中画出对应的电路图。
（________）
(2)实验室，调节滑动变阻器，测出电阻R两端的电压和对应的电流值如下表所示。由表中数据可知，小莉实验时所选用电阻R的阻值为_______，分析实验数据可以得出的结论是：__________________
19．（4分）如图所示，在“测量小灯泡的电功率”实验中，电源电压为3V保持不变，所用小灯泡的额定电压为2.5 V，小灯泡的电阻约为10 Ω．
（1）用笔画线代替导线，将如图甲的实物图连接完整．
（_______）
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是_______ （填字母）．
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）闭合开关，当滑动变阻器滑片 P 移到某一位置时，电压表示数如图乙所示，为_____V．要测量小灯泡的额定功率，应将滑动变阻器的滑片 P向_________（选填“左”或“右”）移．．
（4）通过小灯泡的电流随它两端电压的大小变化如图丙所示，分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会_______ （选填“增大”、“不变”或“减小”）；小灯泡的额定功率为 _______W．
四、作图题（共16分）
20．（8分）如图所示，画出滑轮组的绕线图，使站在地面上的小孩提升重物时所用的拉力最小．
（______________）
21．（8分）如下图是模拟家庭照明电路的部分电路图，请根据图中已知的信息，将电路连接完整。
（____）
五、计算题（共22分）
22．（10分）如图甲是一种常见的热水袋，图乙是它的简化电路图，其性能指标如表：
（1）正常工作时通过电阻R的电流是多少？
（2）若正常工作时小灯泡的功率为0.2W，那么小灯泡正常工作1分钟消耗多少电能？
（3）当实际电压为200V时，该电热水袋的实际加热功率约为多少？
23．（12分）PZ“220V 100W”的灯现接到家庭电路中，求
（1）正常发光通过灯丝的电流？（结果保留2位小数）
（2）如果把灯接到110V电路中，则通过灯丝消耗的实际功率多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、A
5、A
6、C
7、C
8、D
9、C
10、B
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、船 榆堤
14、220 36 火线
15、N 2019.1
16、变小 变小 热值
三、实验题（共12分）
17、D 电压一定时，电流与电阻成反比； 2V2.5V
18、见解析所示 5 导体的电阻一定时，导体中通过的电流与导体两端的电压成正比
19、 C 2 右 增大 0.1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.82A；(2)12J；(3)330.6W。
23、 (1)0.45A；(2)25W。
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.1
0.2
0.3
0.4
0.5
额定电压
额定加热功率
指示功率
袋内充水
自动断电温度
220V
400W
0.2W
1kg
65℃
