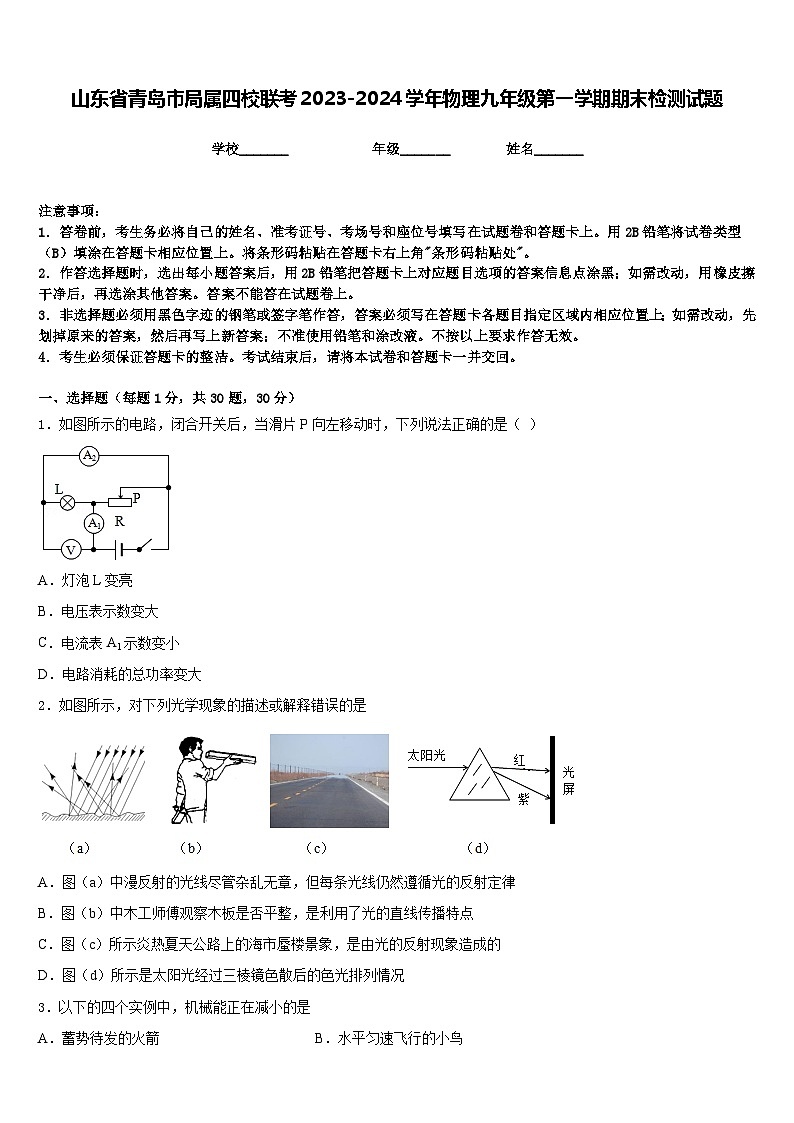

山东省青岛市局属四校联考2023-2024学年物理九年级第一学期期末检测试题含答案

这是一份山东省青岛市局属四校联考2023-2024学年物理九年级第一学期期末检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
2．如图所示，对下列光学现象的描述或解释错误的是
A．图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B．图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点
C．图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
D．图（d）所示是太阳光经过三棱镜色散后的色光排列情况
3．以下的四个实例中，机械能正在减小的是
A．蓄势待发的火箭B．水平匀速飞行的小鸟
C．匀速下降的气球D．加速上升的飞艇

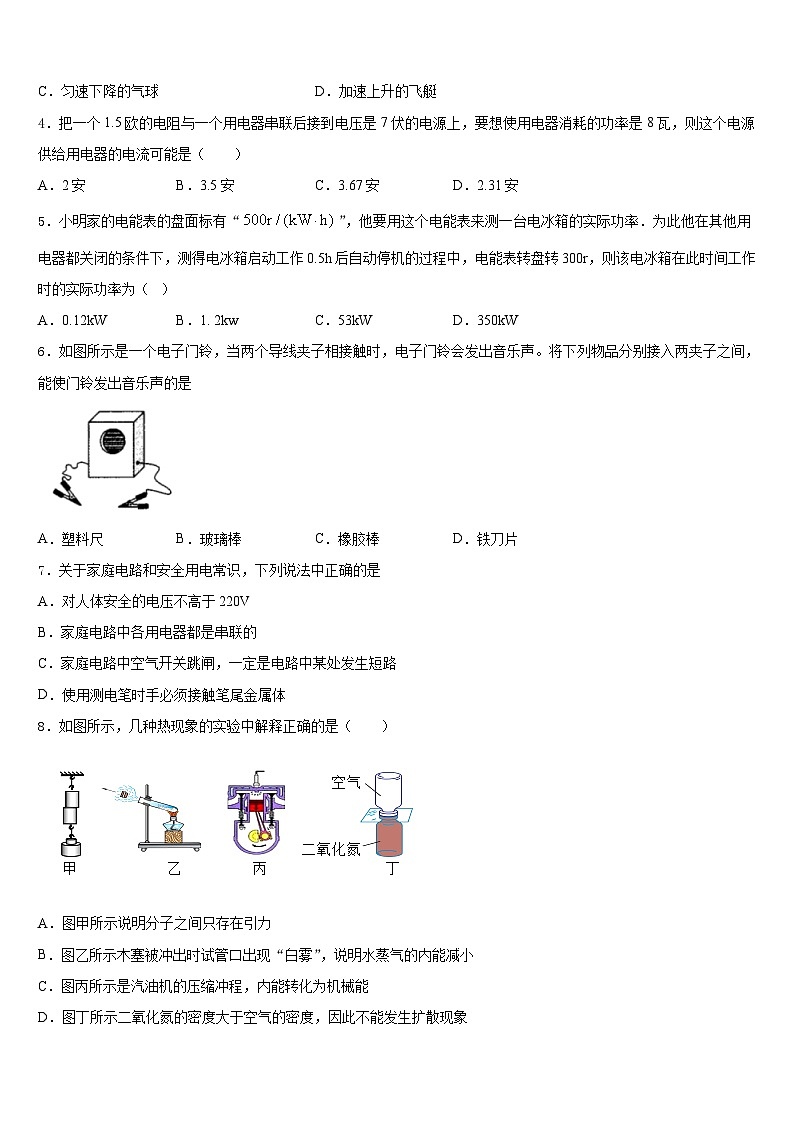

4．把一个1.5欧的电阻与一个用电器串联后接到电压是7伏的电源上，要想使用电器消耗的功率是8瓦，则这个电源供给用电器的电流可能是（ ）
A．2安B．3.5安C．3.67安D．2.31安
5．小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（ ）
A．0.12kWB．1. 2kwC．53kWD．350kW
6．如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃会发出音乐声。将下列物品分别接入两夹子之间，能使门铃发出音乐声的是
A．塑料尺B．玻璃棒C．橡胶棒D．铁刀片
7．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体
8．如图所示，几种热现象的实验中解释正确的是（ ）
A．图甲所示说明分子之间只存在引力
B．图乙所示木塞被冲出时试管口出现“白雾”，说明水蒸气的内能减小
C．图丙所示是汽油机的压缩冲程，内能转化为机械能
D．图丁所示二氧化氮的密度大于空气的密度，因此不能发生扩散现象

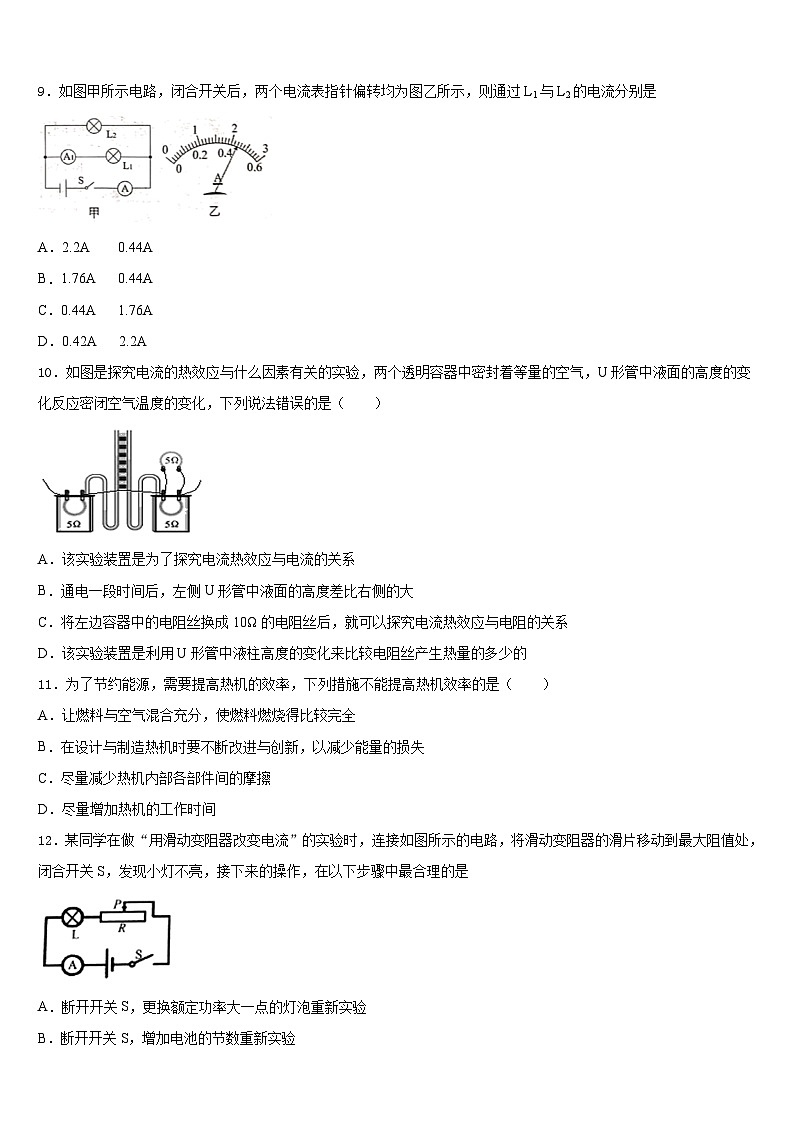

9．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A
10．如图是探究电流的热效应与什么因素有关的实验，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法错误的是（ ）
A．该实验装置是为了探究电流热效应与电流的关系
B．通电一段时间后，左侧U形管中液面的高度差比右侧的大
C．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流热效应与电阻的关系
D．该实验装置是利用U形管中液柱高度的变化来比较电阻丝产生热量的多少的
11．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）
A．让燃料与空气混合充分，使燃料燃烧得比较完全
B．在设计与制造热机时要不断改进与创新，以减少能量的损失
C．尽量减少热机内部各部件间的摩擦
D．尽量增加热机的工作时间
12．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
二、填空题（每题5分，共4题，20分）
13．一个热水壶，额定电压220V，额定功率模糊不清，热效率为90%，正常工作烧开水需5min，水吸收的热量为118800J，此时热水壶消耗的额定功率为____W，电阻为____。若实际电压为198V，通过热水壶的电流是___A，1min内热水壶产生的热量是____J。（假设电阻不随温度改变）
14．某电视机电功率是100W，每天使用3h，一个月(按30天计算)用电___________J，合_____kW·h．
15．傅园慧是我国著名仰泳运动员，100m仰泳成绩约为58.7s，若在比赛中受到水的平均推力是176.1N，则在100m仰泳比赛中，水对傅园慧的推力做功为_____J，推力的功率为_____W．
16．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
三、实验题（共12分）
17．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
18．（4分）为研究“小灯泡和发光二极管亮度相当时，它们消耗电能的快慢”，实验小组设计了如1图所示的电路。
（1）闭合开关，二极管发光，_________（选填“a”或“b”）端是二极管的正极，记录电压表、电流表的示数填写在表格中。
（2）将发光二极管换成小灯泡，调节滑动变阻器，当小灯泡与发光二极管亮度相当时，电流表示数如图2所示为_________A，此时，小灯泡的电功率是_________W。
（3）根据表格中的实验数据可以得到：亮度相当时，消耗电能更快的是_________。
（4）如题3图所示，在使用发光二极管的过程中，为防止通过的电流过大而烧坏，必须串联一个“限流电阻”Rx。为测量Rx阻值的大小，实验小组利用一个阻值为20Ω的定值电阻R0设计了如4图所示的电路进行实验，电源电压保持不变。
a. 闭合开关S、S1，记录电压表示数；
b. 闭合开关S，断开S1，记录电压表示数；
两次实验中，同学们发现电压表指针位置相同，如5图所示。由此可知，实验中，电源电压为____V。当闭合开关S，断开S1时，Rx两端电压为___V，Rx电阻为___Ω。
19．（4分）小明用“伏安法”测量小灯泡的电功率，提供的实验器材有：待测小灯泡（额定电压为2.5V）、电源（电压为3V且保持不变）、滑动变阻器、电流表，电压表，开关及导线若干。
（1）如图甲所示，小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（_________）
（2）小明连接完电路后，闭合开关前发现电流表指针位于“0”刻度线的左侧，这时候所需要的操作是_____；
（3）故障排除后进行实验，通过移动滑片记录了多组数据，并作出了如图乙所示的I—U图象，据图象可知小灯泡的额定功率为_____W；
（4）小华利用小明的实验器材，只增加了一个阻值为10Ω定值电阻R1和一个电阻箱R2，来测量小灯泡的额定功率，如图丙、丁是她设计的两种不同方案的电路图。则以下关于能否测出小灯泡额定功率的判断中正确的是_____
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
（5）实验结束后，小明将该小灯泡单独与一个10Ω的定值电阻R0串联后接入电压为3V的电源两端，此时R0的功率是_____W
四、作图题（共16分）
20．（8分）用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．
21．（8分）如图，画出支点为O的杠杆所受力F的力臂l。
（__________）
五、计算题（共22分）
22．（10分）图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图．灯L标有“6V 3W”字样，当滑动变阻器的滑片P在a点时，灯L正常发光，电源电压不变，不考虑温度对灯丝电阻的影响．问：
（1）电源电压U是多少__________？
（2）当滑动变阻器接入电路中的电阻是8Ω时，灯L消耗的实际功率是多少____________？
（3）当滑片P位于中点b和最右端c时，灯两端电压之比是3：2，则滑动变阻器的最大值是多少_____？
23．（12分）某品牌电热水器有高温、中温和低温三挡，简化电路如图所示。R1、R2均为加热电阻（温度对电阻的影响忽略不计），热水器中温挡功率为1000 W，低温挡功率500 W。若电热水器中已装满质量为40 kg、温度为25 ℃的水，它能够把水加热到的最高温度为75 ℃，已知水的比热容c = 4.2 × 103J/（kg·℃），电源电压为220 V。求：
（1）用该电热水器把40 kg、25℃的水加热到最高温度需要吸收的热量；
（2）R1、R2的电阻值；
（3）高温挡的电功率；
（4）若加热电阻产生的热量有84%被水吸收，用该电热水器把40 kg、25 ℃的水加热到最高温度，需用高温挡加热多少秒？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、B
6、D
7、D
8、B
9、C
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、440 110 1.8 21384
14、3.24×107 9
15、17610 1
16、0.2 2 0.9 2.7
三、实验题（共12分）
17、 B 保护电路 C 0.28 0.7
18、a 0.4 1.2 小灯泡 6 4.8 80
19、 调零 0.75 D 0.4
四、作图题（共16分）
20、见下图：
21、
五、计算题（共22分）
22、6V 1.08W 24Ω
23、（1）8.4 × 106 J；（2）48.4 Ω；（3）2000 W；（4）5000 s。
亮度
电压U/V
电流I/A
发光二极管
相当
3.2
0.02
小灯泡
3
