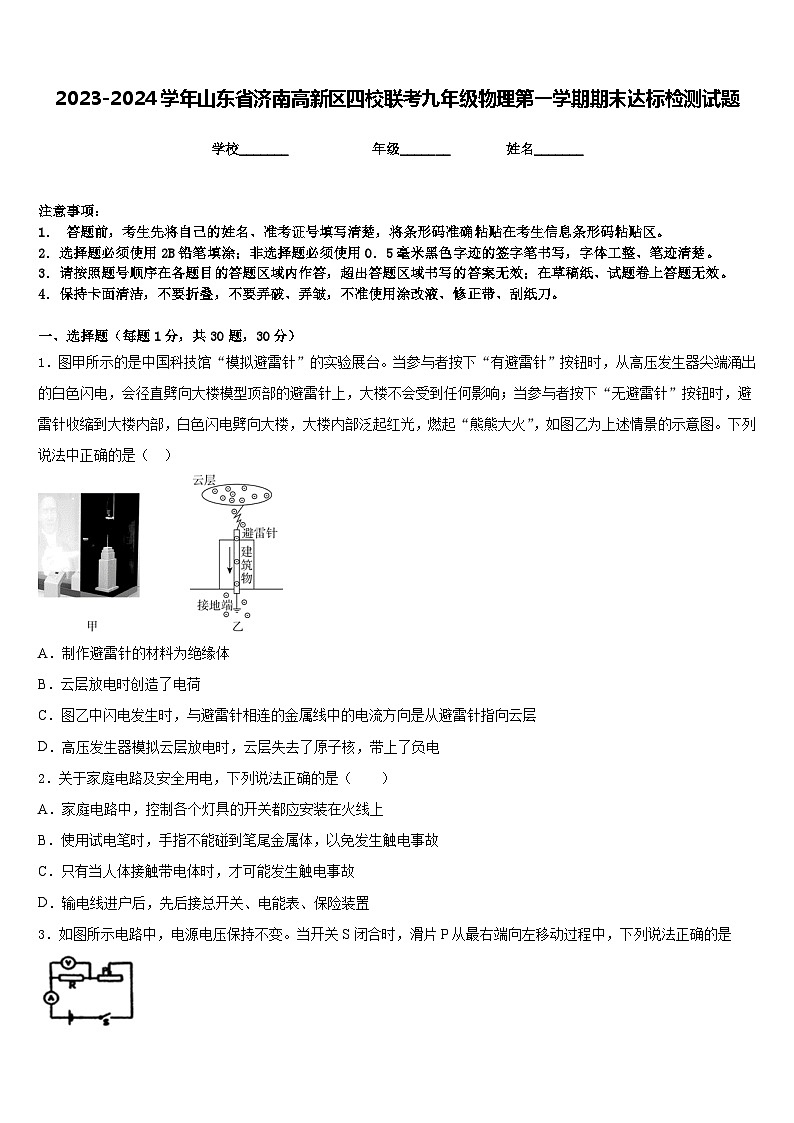

2023-2024学年山东省济南高新区四校联考九年级物理第一学期期末达标检测试题含答案

这是一份2023-2024学年山东省济南高新区四校联考九年级物理第一学期期末达标检测试题含答案，共8页。试卷主要包含了将一根电阻丝剪去一半后，其电阻等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
2．关于家庭电路及安全用电，下列说法正确的是（ ）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．只有当人体接触带电体时，才可能发生触电事故
D．输电线进户后，先后接总开关、电能表、保险装置
3．如图所示电路中，电源电压保持不变。当开关S闭合时，滑片P从最右端向左移动过程中，下列说法正确的是
A．电压表示数变小B．电压表示数不变C．电流表示数变小D．电流表示数变大
4．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（ ）
A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力
5．家庭电路中保险丝被烧断,可能的原因是( )
A．电路中出现断路B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗D．电路中同时使用的用电器的总功率过大
6．1度电可供25W的灯泡正常发光的时间是（ ）
A．4 hB．25 hC．15 hD．40 h
7．用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小

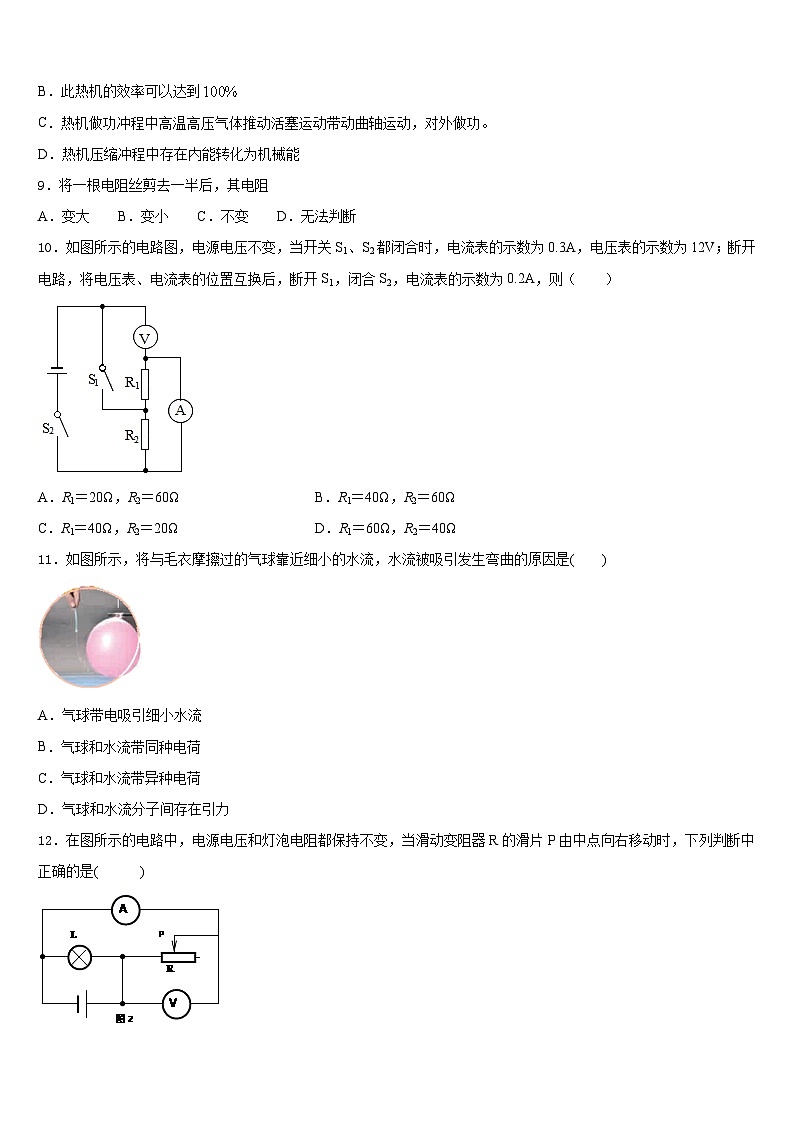

8．如图是某时刻四冲程汽油机工作状态示意图，下列说法正确的是
A．此时它正处在压缩冲程
B．此热机的效率可以达到
C．热机做功冲程中高温高压气体推动活塞运动带动曲轴运动，对外做功。
D．热机压缩冲程中存在内能转化为机械能
9．将一根电阻丝剪去一半后，其电阻
A．变大 B．变小 C．不变 D．无法判断
10．如图所示的电路图，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.3A，电压表的示数为12V；断开电路，将电压表、电流表的位置互换后，断开S1，闭合S2，电流表的示数为0.2A，则（ ）
A．R1＝20Ω，R2＝60ΩB．R1＝40Ω，R2＝60Ω
C．R1＝40Ω，R2＝20ΩD．R1＝60Ω，R2＝40Ω
11．如图所示，将与毛衣摩擦过的气球靠近细小的水流，水流被吸引发生弯曲的原因是( )
A．气球带电吸引细小水流
B．气球和水流带同种电荷
C．气球和水流带异种电荷
D．气球和水流分子间存在引力
12．在图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是( )
A．电流表和电压表的示数都增大
B．电流表和电压表的示数都减小
C．电流表的示数减小，电压表的示数增大
D．电流表的示数减小，电压表的示数不变
二、填空题（每题5分，共4题，20分）
13．把标有“6V 1W”字样的电灯，接在9V的电路上，要使其正常发光，需要串联一个_____Ω的电阻，该电阻消耗的电功率为_____W，通电1min整个电路消耗的电能为_____ J．
14．蓄在高处的水能用来发电，是利用水的__________能，钟表里的发条能带动时针走动，是靠发条的__________能。滚摆向下运动过程中，他的__________增加，到最低点后又上升，每次上升的高度逐渐减小，此过程中有一部分机械能转化为了__________。
15．有两个电阻，R1＝20Ω，R2＝60Ω．若将R1、R2串联起来它们的总电阻_____Ω 若将R1、R2并联起来，它们的等效电阻是_____Ω
16．中国核电成功打造又一张国家名片，核反应堆是通过可控______选填“裂变”或“聚变”）反应释放核能的设备。 在核反应后，使蒸汽发生器里的水受热变成水蒸气，推动涡轮机旋转，带动发电机发电；从涡轮机出来的水蒸气，通过凝汽室到冷却塔_____（填物态变化名称）成水，再回到蒸汽室里吸热变成水蒸气。
三、实验题（共12分）
17．（4分）宁宁用图甲实验装置研究冰的熔化和水的沸腾现象，图乙是他根据实验数据画出的图像。
（1）如图甲所示温度计的示数是_____℃；
（2）如表是本实验过程中不同时刻的温度记录，宁宁检查了实验数据，他认为表格中第_____min 的数据是错误的，宁宁根据实验数据判断该地区水的沸点只有 98 ℃，可能是由于当地的大气压_____1 个标准大气压。
（3）在图乙中，该物质在 AB 段的比热容_____在 CD 段的比热容（选填“大于”、“小 于”或“等于”）。
18．（4分）采用图的电路装置探究“电流产生的热量跟什么因素有关”。接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。（以下三空选填“电阻”、“电流”、“左”或“右”）
(1)如图所示是探究电流产生的热量跟______的关系；
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟______的关系。______瓶电阻丝产生的热量多。
19．（4分）现要测量电阻RX的阻值，提供的实验器材有：待测电阻Rx（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
(1)电路连线如图甲所示，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，该故障可能是______；
(2)排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图乙，该示数为______V，则Rx＝______Ω；
(3)某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻Rx的阻值，设计的电路如图丙，完成下列实验步骤：
①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；
②______；
③______；
④电阻Rx＝______。（用测得量的符号表示）
四、作图题（共16分）
20．（8分）如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
（________）
21．（8分）将两只滑动变阻器串联如图所示，如果把a、b两根导线接入某电路后，要使这两只滑动变阻器的总电阻最小，请在图上标出两只滑动变阻器的滑片移动后的位置。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压保持不变，电阻R2的阻值为30Ω。当开关S闭合时，电流表的示数为0.4A。当开关S和S1都闭合时，电流表示数为1.2A．求
(1)电源电压；
(2)电阻R1的阻值；
(3)开关S和S1都闭合时，整个电路1min消耗的电能。
23．（12分）如图所示，电源电压保持不变。小灯泡L标有“2.5 V 0.625 W”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω。忽略温度对灯丝电阻的影响。请解答下列问题。
(1)小灯泡灯丝的电阻是多少？
(2)将开关全部闭合，当变阻器的滑片P移到中点时，电流表示数为0.45 A。则电压表的示数是多少？
(3)只闭合开关S，移动滑片P使小灯泡正常发光，则此时滑动变阻器消耗的电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、B
5、D
6、D
7、C
8、C
9、B
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、18Ω 0.5W 90J
14、重力势能 弹性势能 动能 内能
15、80 15
16、裂变 液化
三、实验题（共12分）
17、-4 6 小于 小于
18、电流 电阻 左瓶
19、Rx断路 2.6 5.2 闭合S1，标记电流表指针所指的位置 断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0 R0
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12V；(2)15Ω；(2)864J
23、 (1)10；(2)4.5V；（3）0.5W
时间/min
1
2
3
4
5
6
7
8
…
温度/℃
95
96
97
98
98
95
98
98
…
