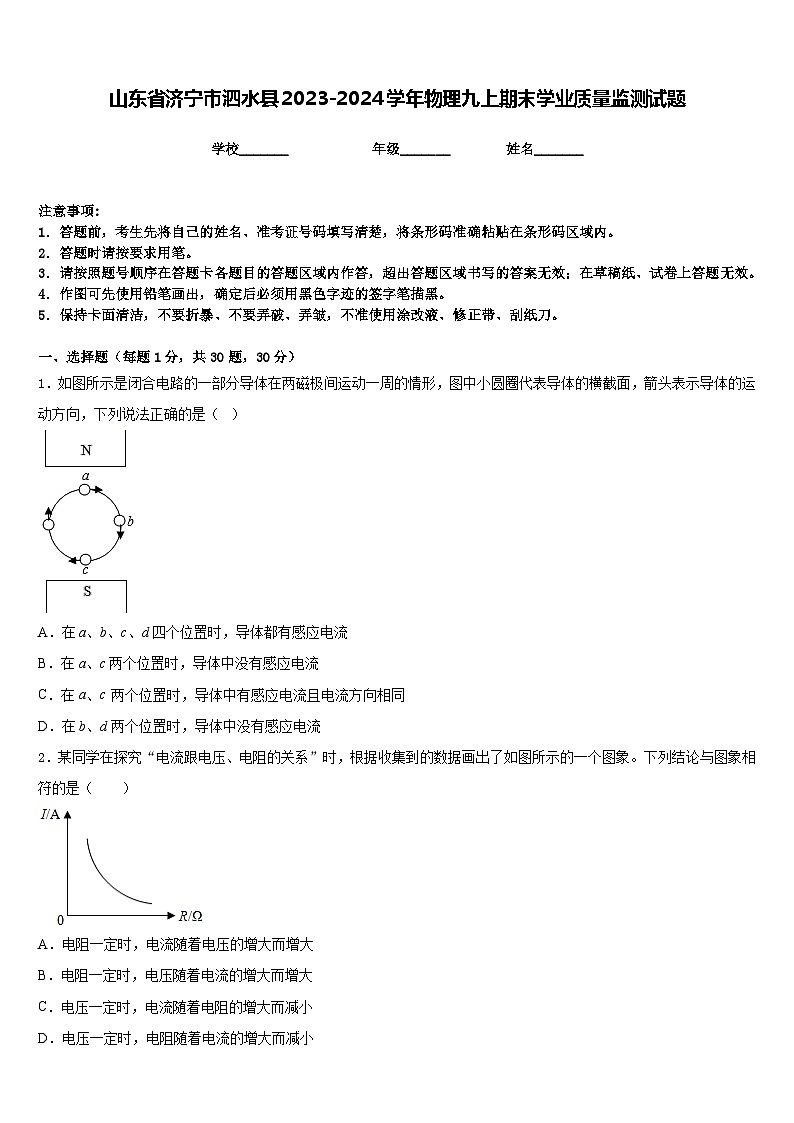

山东省济宁市泗水县2023-2024学年物理九上期末学业质量监测试题含答案

这是一份山东省济宁市泗水县2023-2024学年物理九上期末学业质量监测试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（ ）
A．在a、b、c、d四个位置时，导体都有感应电流
B．在a、c两个位置时，导体中没有感应电流
C．在a、c 两个位置时，导体中有感应电流且电流方向相同
D．在b、d两个位置时，导体中没有感应电流
2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小

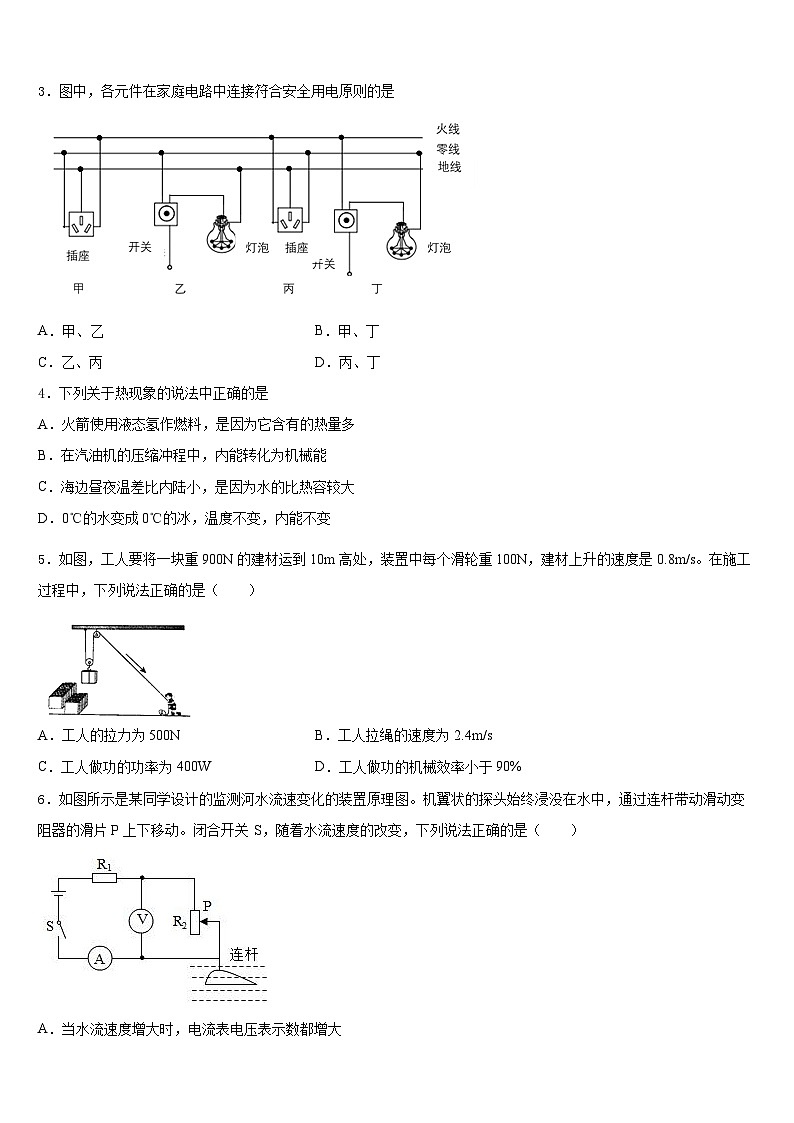

3．图中，各元件在家庭电路中连接符合安全用电原则的是
A．甲、乙B．甲、丁
C．乙、丙D．丙、丁
4．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．在汽油机的压缩冲程中，内能转化为机械能
C．海边昼夜温差比内陆小，是因为水的比热容较大
D．0℃的水变成0℃的冰，温度不变，内能不变
5．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（ ）
A．工人的拉力为500N B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400WD．工人做功的机械效率小于90%
6．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电流表电压表示数都增大
B．当水流速度增大时，电压表、电流表的示数之比变大
C．当水流速度减小时，电压表示数变大，电流表示数变小

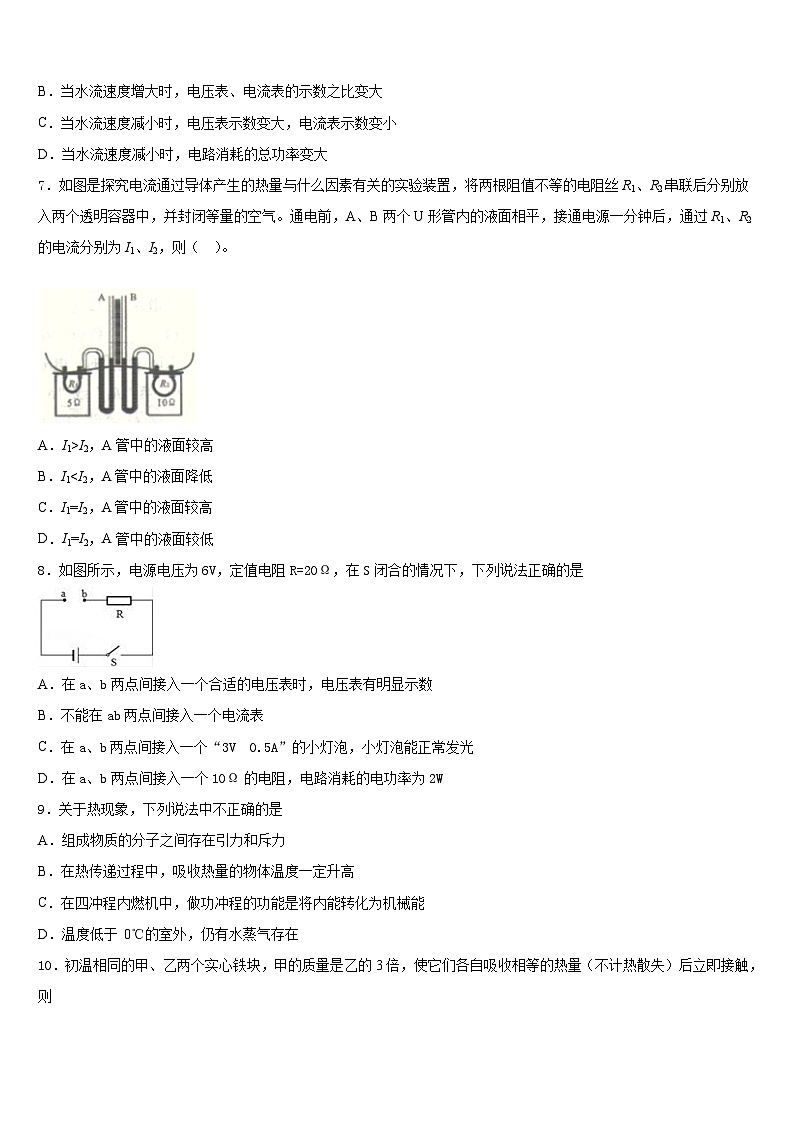

D．当水流速度减小时，电路消耗的总功率变大
7．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气。通电前，A、B两个U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（ ）。
A．I1>I2，A管中的液面较高
B．I1C．I1=I2，A管中的液面较高
D．I1=I2，A管中的液面较低
8．如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是
A．在a、b两点间接入一个合适的电压表时，电压表有明显示数
B．不能在ab两点间接入一个电流表
C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
9．关于热现象，下列说法中不正确的是
A．组成物质的分子之间存在引力和斥力
B．在热传递过程中，吸收热量的物体温度一定升高
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
D．温度低于 0℃的室外，仍有水蒸气存在
10．初温相同的甲、乙两个实心铁块，甲的质量是乙的3倍，使它们各自吸收相等的热量（不计热散失）后立即接触，则
A．热量从甲传到乙
B．热量从乙传到甲
C．温度从甲传到乙
D．温度从乙传到甲
11．按照如图所示的电路图要求连接图所示的电路元件连接正磅的是（ ）
A．B．
C．D．
12．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是
A．正电荷B．负电荷C．异种电荷D．同种电荷
二、填空题（每题5分，共4题，20分）
13．小红所在的学校，举行纪念“建国成立70周年”科技设计实验活动，她用所学知识设计出一幅电路。其电路图如图所示，当滑片P向左移动时，电流表的示数会_____，电压表的示数会_____（两空均选填“变大”、“变小”或“不变”）。
14．用盐水腌蛋，过一段时间后蛋会变咸，这是_____现象，这种现象说明构成物质的大量分子在做无规则运动，相比较而言煮茶叶蛋时，蛋很快就会咸，这说明了该运动与_____有关．
15．小何找到了一个容积为 3L 的水壶，装满一壶初温为 20℃的水在标准大气压下 加热至沸腾，水需要吸收____________J 的热量，如果这些热量由燃烧木柴来提供， 忽略热量损失，需要燃烧______kg 的木柴，若把水壶里的水倒掉一半，剩下的 水比热容是______J/（kg•℃）。（木柴的热值为 1.2×107J/kg，水的比热容 为 4.2×103J/（kg•℃））。
16．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，发现硝化棉燃烧，说明对物体_______（选填“做功”或“热传递”）能使物体的内能_____（选填“增大”或“减小”）。
三、实验题（共12分）
17．（4分）在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置。请仔细观察甲、乙两图：
（1）实验是通过观察两个U形管中________的变化来比较电流通过电阻丝产生的热量的多少；
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系；
（3）乙图所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系，由乙图所示的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流_____，电阻产生的热量____（选填“越大” 、“越小”或“不变”）；
（4）该实验采取的探究方法是________；
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是____。
18．（4分）小明同学用如下图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线将实验电路连接完整，要求滑片向左移动灯泡变暗（连线不交叉）；
（______）
(2)闭合开关，发现电压表指针偏转如图乙所示，其原因是_____；
(3)闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端。闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是_____；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P至图甲中所示位置时，电压表示数为2.5V，若他想测量小灯泡的额定功率，此时应将滑片P向_____端移动（选填“左”或“右”）；
(5)小灯泡正常发光时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该小灯泡的额定功率是_____W。老师告诉小明，电压表工作时内部其实有微弱的电流流过，由此可知所测得的额定功率偏_____（选填“大”或“小”）；
(6)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图A、B两种方案，则能测出灯泡额定功率的方案是_____。
19．（4分）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同．
（1）比较不同燃料的热值应选择__两个装置，比较不同物质的比热容应选择__两个装置（选填装置序号甲、乙、丙）．
（2）在“比较不同燃料的热值”的实验中，通过观察温度计的__比较燃料燃烧放出热量的多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是__J．
（3）水的比热容是4.2×103J/（kg•℃），它的含义是__．
四、作图题（共16分）
20．（8分）家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
（____）
21．（8分）如图所示，当电源开关接通后，会发现小磁针的S极指向左，在图中写出A螺线管左端的极性。
（________）
五、计算题（共22分）
22．（10分）在如图所示的电路中，R1和R2为两个定值电阻，其中电阻R1= 10Ω，电源两端的电压保持不变。开关闭合后，电流表A示数为0.5A,电流表A1示数为0.3A．求:
（1）电源两端的电压:
（2）通过电阻R2的电流:
（3）电阻R2的阻值。
23．（12分）如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A．求：
（1）小灯泡的电阻；
（2）小灯泡的实际功率；
（3）定值电阻R的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、C
5、D
6、C
7、D
8、A
9、B
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、不变 变小
14、扩散 温度
15、1.008×106 0.084 4.2×103
16、做功 增大
三、实验题（共12分）
17、液面高度 电阻 电流 越大 越大 控制变量法和转换法 装置漏气（或气密性不好）
18、 电压表的正负接线柱接反了 左 滑动变阻器开（断）路 右 0.3 1.14 大 A
19、甲和乙 甲和丙 示数变化 3.0×105 见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 3V；(2) 0.2A； (3) 15Ω
23、（1）12 Ω；（2）0.75 W；（3）10 Ω
