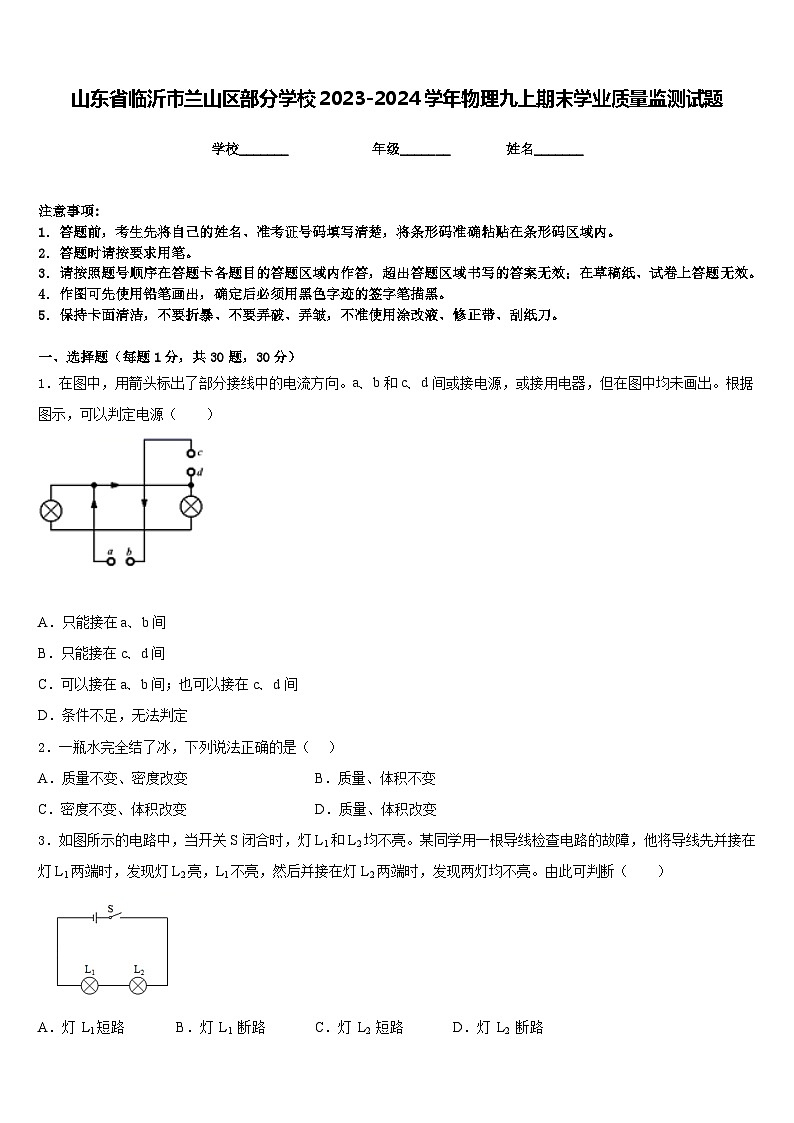

山东省临沂市兰山区部分学校2023-2024学年物理九上期末学业质量监测试题含答案

这是一份山东省临沂市兰山区部分学校2023-2024学年物理九上期末学业质量监测试题含答案，共11页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．在图中，用箭头标出了部分接线中的电流方向。a、b和c、d间或接电源，或接用电器，但在图中均未画出。根据图示，可以判定电源（ ）
A．只能接在a、b间
B．只能接在c、d间
C．可以接在a、b间；也可以接在c、d间
D．条件不足，无法判定
2．一瓶水完全结了冰，下列说法正确的是（ ）
A．质量不变、密度改变B．质量、体积不变
C．密度不变、体积改变D．质量、体积改变
3．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（ ）
A．灯 L1短路B．灯 L1 断路C．灯 L2 短路D．灯 L2 断路

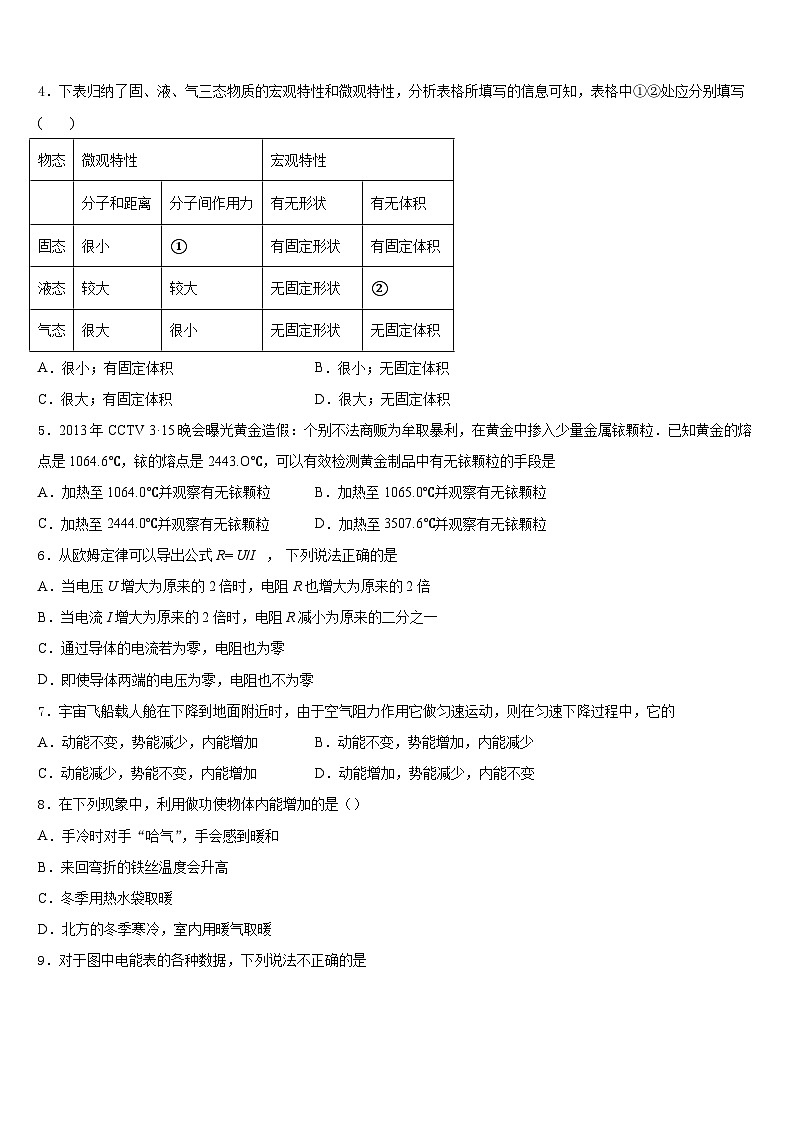

4．下表归纳了固、液、气三态物质的宏观特性和微观特性，分析表格所填写的信息可知，表格中①②处应分别填写( )
A．很小；有固定体积B．很小；无固定体积
C．很大；有固定体积D．很大；无固定体积
5．2013年CCTV 3·15晚会曝光黄金造假：个别不法商贩为牟取暴利，在黄金中掺入少量金属铱颗粒．已知黄金的熔点是1064.6℃，铱的熔点是2443.O℃，可以有效检测黄金制品中有无铱颗粒的手段是
A．加热至1064.0℃并观察有无铱颗粒B．加热至1065.0℃并观察有无铱颗粒
C．加热至2444.0℃并观察有无铱颗粒D．加热至3507.6℃并观察有无铱颗粒
6．从欧姆定律可以导出公式R= U/I ， 下列说法正确的是
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
7．宇宙飞船载人舱在下降到地面附近时，由于空气阻力作用它做匀速运动，则在匀速下降过程中，它的
A．动能不变，势能减少，内能增加B．动能不变，势能增加，内能减少
C．动能减少，势能不变，内能增加D．动能增加，势能减少，内能不变
8．在下列现象中，利用做功使物体内能增加的是（）
A．手冷时对手“哈气”，手会感到暖和
B．来回弯折的铁丝温度会升高
C．冬季用热水袋取暖
D．北方的冬季寒冷，室内用暖气取暖

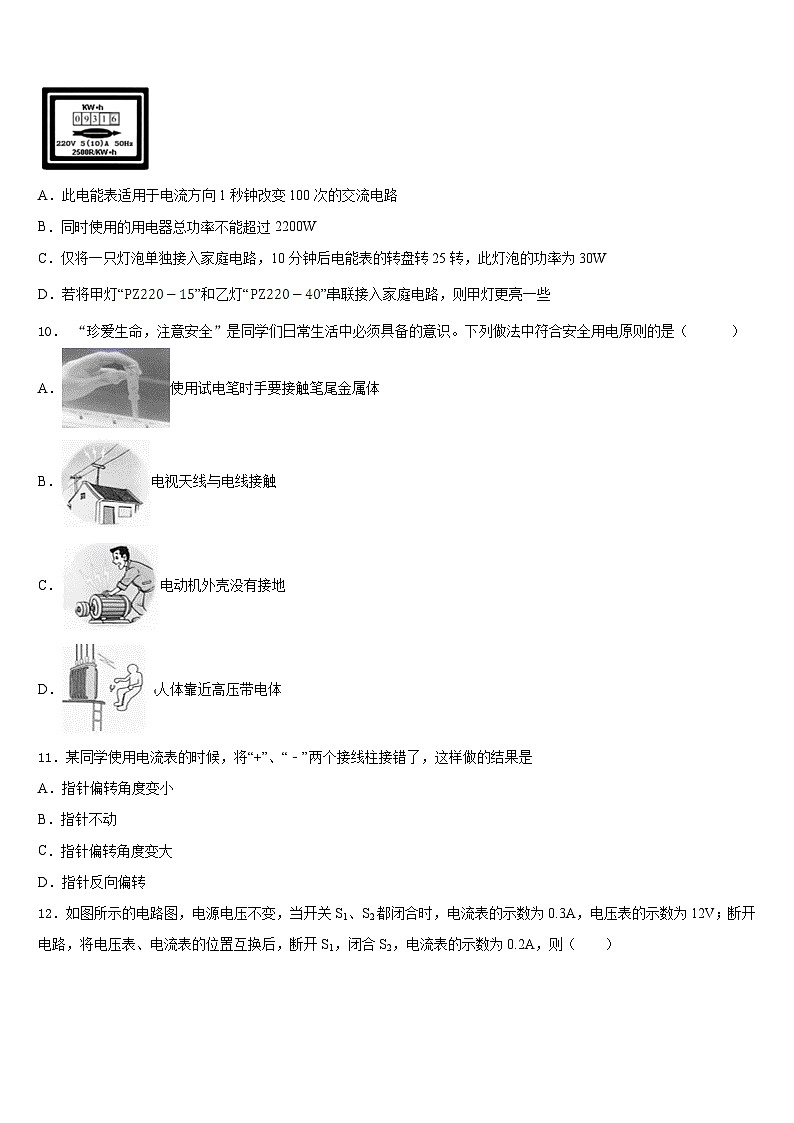

9．对于图中电能表的各种数据，下列说法不正确的是
A．此电能表适用于电流方向1秒钟改变100次的交流电路
B．同时使用的用电器总功率不能超过2200W
C．仅将一只灯泡单独接入家庭电路，10分钟后电能表的转盘转25转，此灯泡的功率为30W
D．若将甲灯“”和乙灯“”串联接入家庭电路，则甲灯更亮一些
10． “珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列做法中符合安全用电原则的是（ ）
A．使用试电笔时手要接触笔尾金属体
B．电视天线与电线接触
C．电动机外壳没有接地
D．人体靠近高压带电体
11．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
12．如图所示的电路图，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.3A，电压表的示数为12V；断开电路，将电压表、电流表的位置互换后，断开S1，闭合S2，电流表的示数为0.2A，则（ ）
A．R1＝20Ω，R2＝60ΩB．R1＝40Ω，R2＝60Ω
C．R1＝40Ω，R2＝20ΩD．R1＝60Ω，R2＝40Ω
二、填空题（每题5分，共4题，20分）
13．若5秒内通过某导体横截面的电荷量为3库，则通过导体的电流为_____安，导体两端的电压为6伏，则导体的电阻为_____欧；如果将该导体再并联一个同样阻值大小的导体，则电路的总电阻将_____（选填“变大”、“变小”或“不变”）．
14． “弓开如满月，箭去似流星”用来形容射箭运动员拉弓放箭的情形，那么在这个过程中，弓的弹性势能转化为箭的_______能，同时也说明了物体弹性势能大小与物体的_______有关。
15．___________实验证明了电流周围存在磁场。如下图所示，回形针处于静止状态，通电螺线管（电流方向见图）的下端为______极。回形针因处在通电螺线管所产生的磁场中而被磁化，它的上端为_____极。
16．重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备。如图所示，已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是____J。已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明__s。
三、实验题（共12分）
17．（4分）如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）。
(1)图甲是小明连接的实物电路，其中一根导线有连接错误，请你在该导线上打“×”并用笔画线代替导线正确连线。
（______）
(2)故障排除后，闭合开关，发现电压表示数为2V，要测定小灯泡的额定功率，应将滑片_____（填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
(3)据测所测数据，画出小灯泡的电流与电压的关系图象（如图丙），发现图线弯曲，主要原因是温度升高，灯丝电阻_____（填“变大”或“变小”）。
(4)若把这样的两只灯泡串联接在4V的电源上，则此时两个小灯泡消耗的实际功率总和是_____W。
(5)小明想知道实验所使用的滑动变阻器的最大阻值，发现此时电流表损坏，于是小明在原有器材基础上增加一个开关，设计如图丁所示电路（电源电压未知），帮他完成测量：
①断开S1、闭合S2，将滑动变阻器滑片移至最_____端，记下此时电压表的示数为6V；
②断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为_____V，灯正常发光；
③_____（填开关的状态），保持滑动变阻器的滑片位置不动，记下此时电压表的示数为1.5V；
④则滑动变阻器的最大阻值为_____。
18．（4分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按如图甲所示的电路进行探究。
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打上“×”，再画线把它改到正确的位置上；
（______）
（2）电路连接正确后，小明继续进行实验：闭合开关，移动滑动变阻器的滑片，使灯L1发光，测出灯L1的相关物理量，并在实验表格中记录数据和现象。实验中，当滑片移到某一点时，电压表示数如图乙所示，为_____V；
（3）用L2替换L1重复以上的实验，但需要改变_____表的量程；
（4）在小明完成的实验报告中，其中的一个实验表格如下：
小明通过对比、推测、分析表中数据及现象得出最后的结论是：小灯泡的实际功率越_____，小灯泡越亮；
（5）在交流讨论中，小明知道了自己对实验现象的观察和数据的记录都是正确的，但所设计的这个实验表格存在不妥之处，是_____；
（6）小明进一步思考，认为“把灯换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。他这种想法是_____（选填“正确”或“错误”）。
19．（4分）小明同学做“测定小灯泡的额定电功率”的实验，电源电压6V，所用滑动变阻器上标有“”字样，在待测小灯的额定电压为“”、“”中的一个．
图甲是他所用的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补上．要求：变阻器的滑片在最左端时，它接入电路中的电阻最大．
（______）
正确连接这条导线后，闭合开关后，发现小灯发光较暗，电流表、电压表示数如图乙所示．则通过小灯泡的电流为______A.根据电压表示数以及小灯泡亮度，可以判断小灯泡的额定电压为______V．
继续实验，小明发现电压表量程损坏，量程完好，在不更换电压表的条件下，小明同学想了一个巧妙的办法，对所连接的电路进行了调整后闭合开关，调节变阻器的滑片位置，当电压表的示数为______V时，小灯泡正常发光，此时变阻器滑片的位置恰好在中点上，小灯泡的额定功率为______W．
四、作图题（共16分）
20．（8分）如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．
（___）
21．（8分）有电源一个，开关两个S1、S2,灯两个L1、L2,导线若于。请在方框内画出满足下列要求的电路图：
（1）只闭合开关S1,L1、L2两灯都亮；
（2）只闭合开关S2,L1、L2两灯都不亮；
（3）同时闭合开关S1、S2，L1灯亮、L2灯不亮。
五、计算题（共22分）
22．（10分）如图甲所示，额定功率为7.2W的小灯泡（灯泡电阻不变）与滑动变阻器串联在电路中，电源电压恒定，当滑片P滑至A端时，小灯泡恰好正常发光．滑动变阻器滑片P从A端移到B端的过程中，小灯泡两端电压U与滑动变阻器接入电路电阻R的关系如图乙所示，求：
（1）电源电压．
（2）小灯泡的电阻；
（3）当滑片P滑至B端时，小灯泡消耗的实际功率．
23．（12分）在图所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特．求：
（1）通过R1的电流强度；
（2）通过R2的电流强度；
（3）R2的电阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、C
5、B
6、D
7、A
8、B
9、C
10、A
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、0.6 10 变小
14、动 弹性形变的大小
15、奥斯特 S N
16、400 400
三、实验题（共12分）
17、 B 1.4W 变大 2W 最右端 3.5 断开S1、闭合S2 25
18、 2 电压 大 设计电功率“平均值”一栏 正确
19、 0.14 3.8 2.2 0.836
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 6V；(2) 10Ω；(3) 0.4W．
23、（1）0.4A （2）0.1A （3）20Ω
物态
微观特性
宏观特性
分子和距离
分子间作用力
有无形状
有无体积
固态
很小
①
有固定形状
有固定体积
液态
较大
较大
无固定形状
②
气态
很大
很小
无固定形状
无固定体积
序号
电压U/V
电流I/A
灯泡L1的亮度
电功率P/W
电功率的平均值（W）
1
2.20
0.28
比正常发光时暗
0.62
0.76
2
2.50
0.30
正常发光
0.75
3
2.80
0.32
比正常发光亮
0.90
