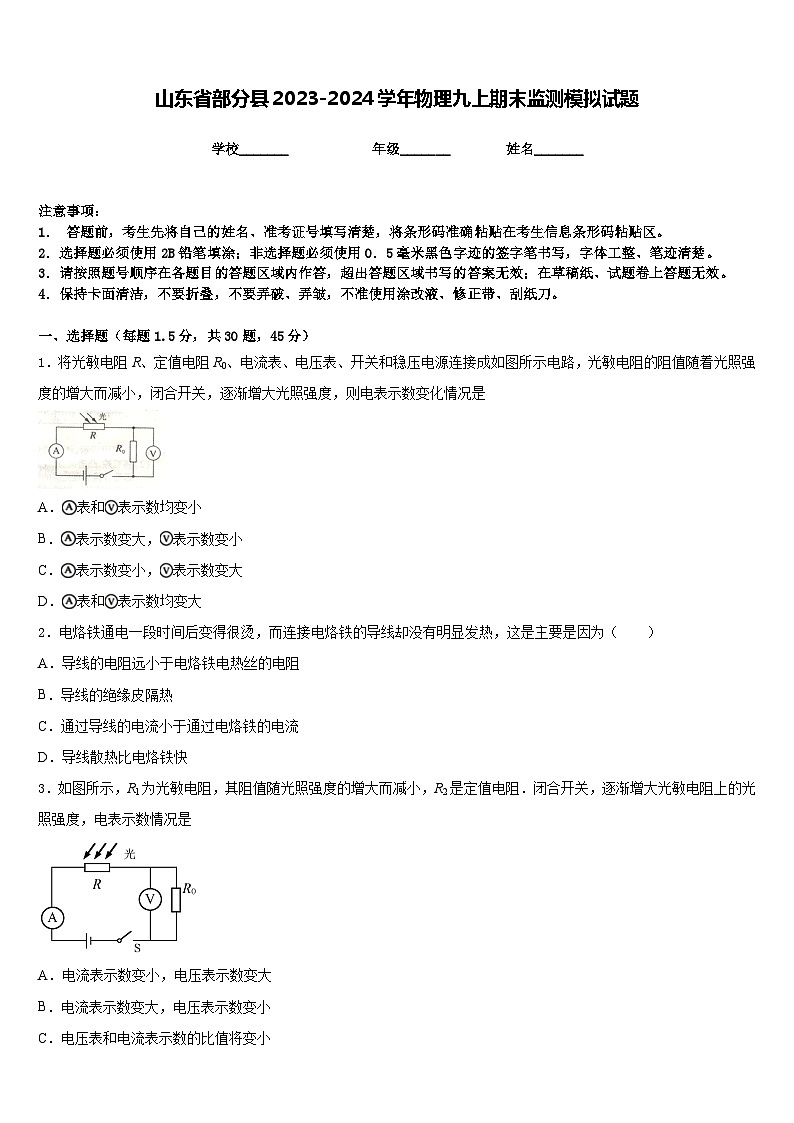

山东省部分县2023-2024学年物理九上期末监测模拟试题含答案
展开
这是一份山东省部分县2023-2024学年物理九上期末监测模拟试题含答案，共13页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电表示数变化情况是
A．表和表示数均变小
B．表示数变大，表示数变小
C．表示数变小，表示数变大
D．表和表示数均变大
2．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（ ）
A．导线的电阻远小于电烙铁电热丝的电阻
B．导线的绝缘皮隔热
C．通过导线的电流小于通过电烙铁的电流
D．导线散热比电烙铁快
3．如图所示，R1为光敏电阻，其阻值随光照强度的增大而减小，R2是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大

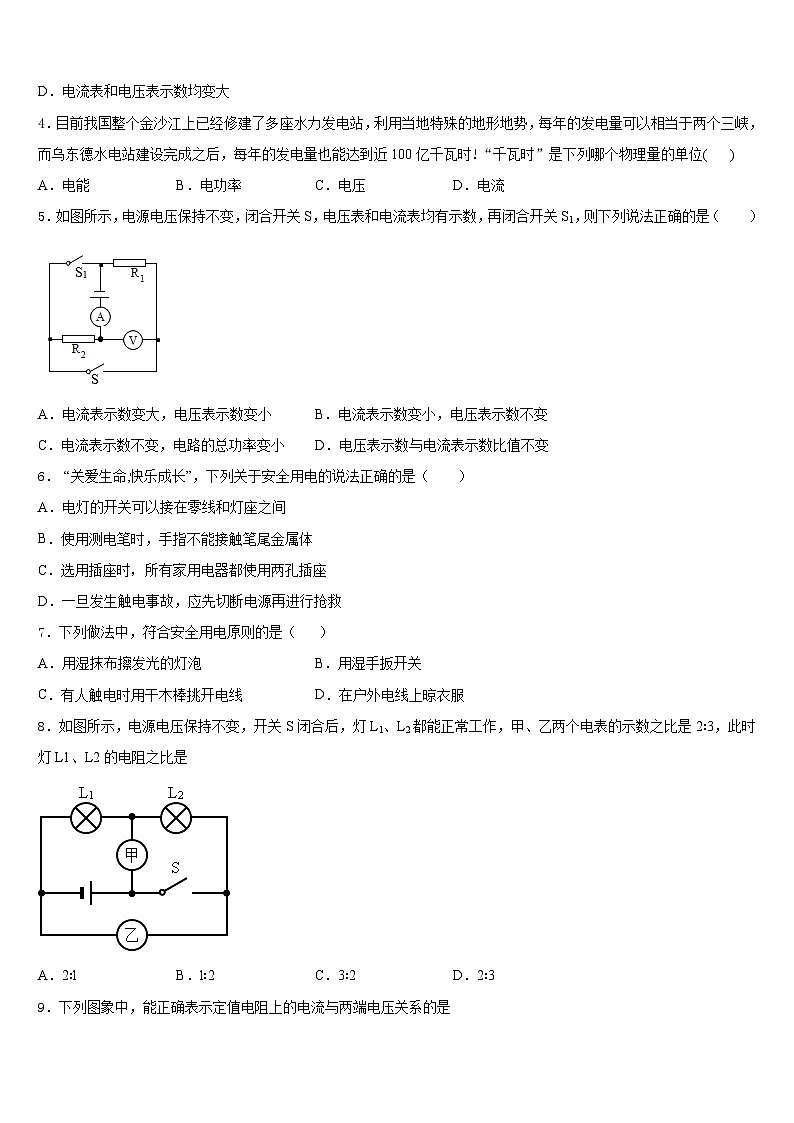

4．目前我国整个金沙江上已经修建了多座水力发电站，利用当地特殊的地形地势，每年的发电量可以相当于两个三峡，而乌东德水电站建设完成之后，每年的发电量也能达到近100亿千瓦时!“千瓦时”是下列哪个物理量的单位( )
A．电能B．电功率C．电压D．电流
5．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变
C．电流表示数不变，电路的总功率变小D．电压表示数与电流表示数比值不变
6． “关爱生命,快乐成长”，下列关于安全用电的说法正确的是（ ）
A．电灯的开关可以接在零线和灯座之间
B．使用测电笔时，手指不能接触笔尾金属体
C．选用插座时，所有家用电器都使用两孔插座
D．一旦发生触电事故，应先切断电源再进行抢救
7．下列做法中，符合安全用电原则的是（ ）
A．用湿抹布擦发光的灯泡B．用湿手扳开关
C．有人触电时用干木棒挑开电线D．在户外电线上晾衣服
8．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是
A．2∶lB．l∶2C．3∶2D．2∶3

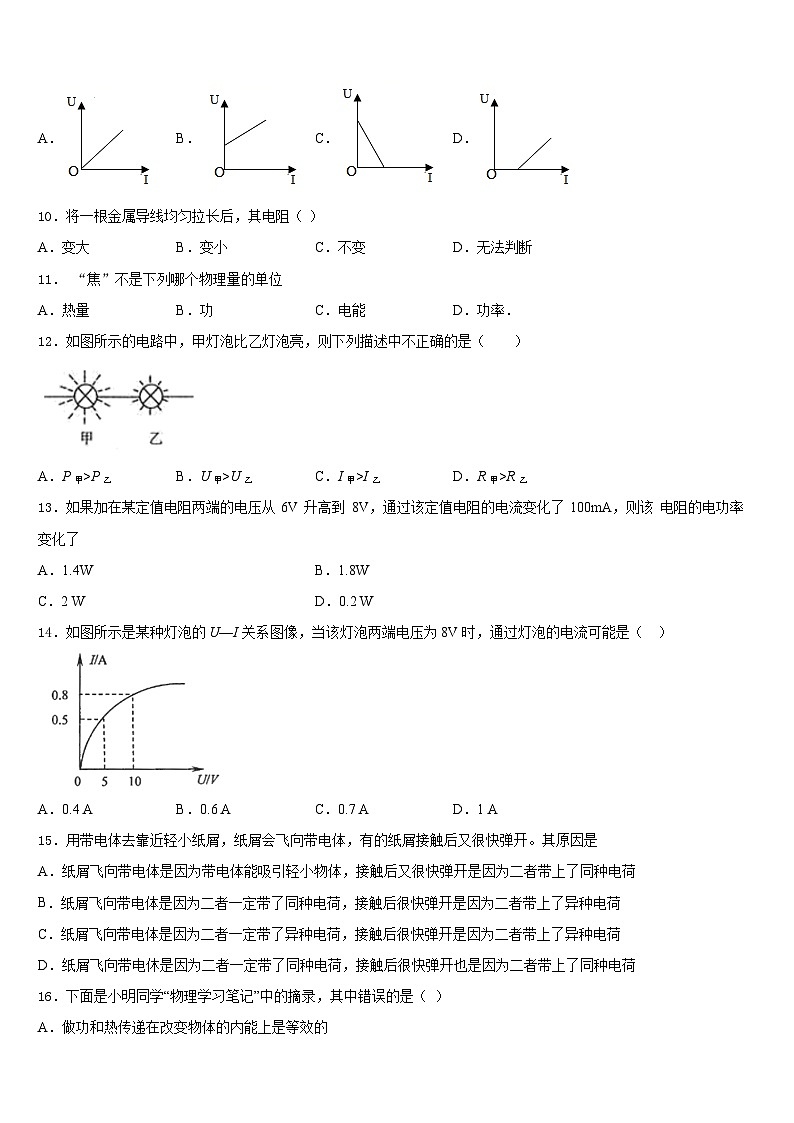

9．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A．B．C．D．
10．将一根金属导线均匀拉长后，其电阻（ ）
A．变大B．变小C．不变D．无法判断
11． “焦”不是下列哪个物理量的单位
A．热量B．功C．电能D．功率．
12．如图所示的电路中，甲灯泡比乙灯泡亮，则下列描述中不正确的是（ ）
A．P甲>P乙B．U甲>U乙C．I甲>I乙D．R甲>R乙
13．如果加在某定值电阻两端的电压从 6V 升高到 8V，通过该定值电阻的电流变化了 100mA，则该 电阻的电功率变化了
A．1.4WB．1.8W
C．2 WD．0.2 W
14．如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）
A．0.4 AB．0.6 AC．0.7 AD．1 A
15．用带电体去靠近轻小纸屑，纸屑会飞向带电体，有的纸屑接触后又很快弹开。其原因是
A．纸屑飞向带电体是因为带电体能吸引轻小物体，接触后又很快弹开是因为二者带上了同种电荷
B．纸屑飞向带电体是因为二者一定带了同种电荷，接触后很快弹开是因为二者带上了异种电荷
C．纸屑飞向带电体是因为二者一定带了异种电荷，接触后很快弹开是因为二者带上了异种电荷
D．纸屑飞向带电休是因为二者一定带了同种电荷，接触后很快弹开也是因为二者带上了同种电荷
16．下面是小明同学“物理学习笔记”中的摘录，其中错误的是（ ）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．热量总是自发地从温度低的物体向温度高的物体传递
D．燃料的热值与燃料的总质量没有关系
17．如图中有关能量转化说法正确的是（ ）
A．甲与丙都是内能转化为机械能
B．乙是把机械能转化为内能，内能在减少
C．甲与丁都是内能转化为机械能
D．甲是把机械能转为内能，内能在增加
18．有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为
A．1.2A
B．0.6A
C．0.7A
D．0.5A
19．关于运动和力，下列说法中正确的是（ ）
A．排运动员用力击球时，手对球的作用力与球对手的作用力大小相等
B．下沉的物体不受浮力
C．汽车急刹车时，人会向前“冲”，是因为惯性突然消失
D．人推木箱没有推动，是因为人对木箱的推力小于地面对木箱的摩擦力
20．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
21．如图所示电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表示数的变化情况是
A．电压表示数减小，电流表A1示数增大，电流表A2示数增大；
B．电压表示数增大，电流表A1示数不变，电流表A2示数减小；
C．电压表示数不变，电流表A1示数减小，电流表A2示数减小；
D．电压表示数不变，电流表A1示数不变，电流表A2示数增大。
22．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动触头P从最右端滑到最左端，两电压表的示数随电路中电流变化的完整过程图线如图乙所示，Q为两图线的交点位置，则下列说法正确的是（ ）
A．图线甲反映电压表V1示数随电流的变化
B．电路总功率的最大值为2.4W
C．将R2换成一个总阻值较大的滑动变阻器，其它不变，所描绘的两根图线交点不在原位置Q处
D．改变R1的值，图线甲一定与横轴相交，图线乙的延长线一定过坐标原点
23．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源D．用潮湿的手拔动电器设备的开关
24．下列各图及其对应的说法中，错误的是
A．图甲所示的汽油机的冲程中，汽缸内混合物的内能增加，温度升高
B．图乙中当容器内的油面上升时，油量表的示数变大
C．图丙的动圈式话筒的工作原理是通电导体在磁场中受力的作用
D．图丁试电笔使用时手指要接触试电笔尾部的金属体
25．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
26．把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是
A．60JB．36JC．30JD．6J
27．如图所示，当带电体接触验电器的金属球时，下列说法正确的是
A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
28．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
29．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．C．D．
30．下列现象，属于升华的是
A．初春，冰冻的河面开始融化
B．盛夏，盛冷饮的杯外壁出现水珠
C．深秋，屋顶和地面出现了霜
D．寒冬，晾在室外结冰的衣服变干
二、填空题（每空1分，共10题，20分）
31．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
32．质量为m1的焦炭和质量为m2的酒精完全燃烧释放的热量如图：
(1)下面表格是几种燃料的热值，则m1: m2=_________；
(2)质量为m1的焦炭完全燃烧释放的热量全部被140g的液体L吸收，液体温度升高了40℃；质量为m2的酒精完全燃烧释放的热量全部被70g的液体L吸收，液体温度升高了△t=______℃。（不考虑散热，液体L均未沸腾）
(3)现用如图装置加热70g的液体L，燃烧了质量为m2的酒精，液体升高的温度小于△t，有哪些原因会导致这个结果？____________________
33．如图所示，a、b、c是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5（单位是A或V）。则电源电压为_____V；通过L1的电流是____A。
34．用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的_____冲程的能量转化相同；若天然气完全燃烧放出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧_____m3天然气。（c水=4.2×103J/（kg•℃），q天然气=4×107J/m3）
35．西气东输工程让滨州市民用上了物美价廉的天然气．在标准大气压下，将质量为2kg、温度为20℃的水加热至沸腾，水至少要吸收__________ J热量，这需要完全燃烧_____ m3天然气．（c水=4.2×103J/（kg•℃），天然气的热值为8×107J/m3）
36．一根铁棒很难压缩是因为分子间存在__________，又很难被拉长是因为分子间存在着__________。
37．（1）近几年中国动车发展迅猛，我国自行研制的动车组采用了许多节能方法，其中之一为“再生制动”，在车速从200km/h减到90km/h的速度过程中，不采用机械刹车而是关闭电源，由于动车具有惯性仍将继续行驶，把动车组的_____能转化为_____能。它的工作原理如图所示闭合电路的一部分导体做切割磁感线运动，观察到灵敏电流计的指针发生偏转，导体中能产生感应电流，_____机就是利用这种原理制成的。
（2）闭合开关后，要想使电路中形成感应电流，铜棒ab应_____运动（选填“上下”或“左右”）。
（3）要使电流表指针偏转方向发生改变，可以采取的方法有_____（答出一种方法即可）。
38．如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的____(选填“电源”“用电器”或“开关”)，这两部手机_____(串或并)联的．充电宝上标明电压为3.85V，容量为20000mA·h，它充满电后储存的电能大约为____kWh．
39．从能量转化的观点来看，太阳能电池是把_____能转化为____能的装置。电动机是把____能转化为____能。
40．电阻R1与R2的I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．
三、实验题（每空1分，共2题，15分）
41．小明用一个电压表，两节干电池、两个开关和若干导线，设计了如图所示的电路图，用来判断两段材料不同、长度、横截面积都相同的甲、乙两根合金丝电阻的大小，要求实验过程中各元件的位置固定不变．
（1）实验的主要步骤：________；
（2）分析并得出的结论：________．
42．小红利用图甲所示的电路探究电流与电阻的关系。已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。
(1)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到图乙所示的电流I随电阻R变化的图象，由图象可得出结论：____________________________。
(2)在上述实验中，某同学在读取完电流表示数后，直接拆下阻值为5 Ω的电阻，改换成阻值为10 Ω的电阻，请你指出他在操作中的错误：____________；在读取电流表示数之前，他应进行的操作是：向________移动滑片，使电压表示数为________V。
(3)若在实验过程中出现电流表示数为0，电压表的示数为6 V，则电路出现的故障可能是________。
(4)小红想将定值电阻换成小灯泡来探究电流与电压的关系，你认为她的实验方案可行吗？________(选填“可行”或“不可行”)，你的理由是___________________。
四、计算题（每题10分，共2题，20分）
43．如图所示电路中，电阻R1＝10Ω，闭合开关S，两只电流表示数分别为0.5A和0.3A，求：
（1）电源电压；
（2）电阻R2的阻值．
44．如图所示，图甲是根据欧姆定律制成的可以直接测量电阻的仪器——欧姆表，图乙是其内部简化电路图，E是内置电源（内阻忽略不计），恒定电压为1.5V，G是电流表，是最大阻值为的滑动变阻器。
(1)当把两表笔直接相接（即外接电阻值为）且把滑动变阻器调到最大阻值端时，表头上的电流表为满偏（指针位于最大位置），其大小为5mA，则欧姆表内显示示数的电流表G的内阻为多少？
(2)若在两表笔间接一个待测电阻且将滑动变阻器调到最大阻值端，此时指针正好偏在满刻度的一半处，则待测电阻的阻值为多少？
(3)通过上面的计算，请你判断该欧姆表表盘上较大的电阻值是标在刻度盘的左边还是右边。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、A
3、D
4、A
5、D
6、D
7、C
8、B
9、A
10、A
11、D
12、C
13、A
14、C
15、A
16、C
17、A
18、A
19、A
20、C
21、C
22、D
23、C
24、C
25、A
26、D
27、C
28、D
29、D
30、D
二、填空题（每空1分，共10题，20分）
31、并联 短路
32、1:2 160 有部分热量散失到空气中
33、2.5 0.3
34、 做功 0.084
35、
36、斥力 引力
37、机械能 电能 发电机 左右 改变磁场方向或对调磁极
38、电源 并联 77
39、太阳 电 电 机械
40、10 0.7
三、实验题（每空1分，共2题，15分）
41、见解析 见解析
42、电压一定时，电流与电阻成反比 没有断开开关 左 2.5 电阻断路 不可行 灯丝的电阻随温度的变化而变化
四、计算题（每题10分，共2题，20分）
43、（1）3V（2）15Ω
44、 (1) ；(2) ；(3)左边
物质
热值1000kJ/kg
焦炭
30
酒精
30
煤油
46
汽油
46
